Części zamienne do piekarnika Amica EB2.8TpsKDpOSrL, kod wyrobu 50408 i model EB2003. Przy problemach z grzaniem, panelem, drzwiami lub pyrolizą najpierw rozróżnij usterkę części od problemu z przewodami albo sterowaniem. Dobieraj element po pełnych danych z tabliczki znamionowej, nie tylko po zdjęciu.
Jak rozpoznać właściwy wariant piekarnika
Nazwa handlowa EB2003 nie musi wystarczać do identyfikacji wszystkich zmian konstrukcyjnych. Przed zamówieniem części odczytaj z tabliczki znamionowej:
- model: EB2.8TpsKDpOSrL;
- kod wyrobu: 50408;
- pełny, 14-cyfrowy numer fabryczny;

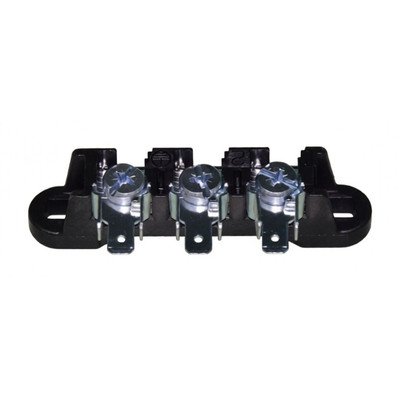

- dane elektryczne, jeżeli są potrzebne do doboru elementu grzejnego lub listwy przyłączeniowej.
W piekarnikach Amica tabliczka jest zwykle umieszczona na ramie urządzenia i widoczna po otwarciu drzwi, ale jej położenie może zależeć od wykonania. Samo oznaczenie EB2003, podobny wygląd części albo identyczne złącze nie potwierdza zgodności. Różnice mogą dotyczyć mocy grzałki, kształtu uchwytów, długości przewodów, mocowania, panelu sterowania lub wersji oprogramowania.
Jeżeli oznaczenie jest nieczytelne, wykonaj wyraźne zdjęcie całej tabliczki oraz uszkodzonej części. Nie zamawiaj modułu, grzałki ani blokady wyłącznie na podstawie skróconej nazwy modelu.
Piekarnik nie grzeje albo piecze nierówno
Objaw braku grzania w konkretnym programie często prowadzi do podejrzenia jednej z grzałek, ale podobny efekt może powodować przerwany przewód, nadpalone złącze, uszkodzony przekaźnik na module, czujnik temperatury albo niewłaściwie wybrany tryb pracy.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Brak grzania tylko w jednym trybie | Grzałka przypisana do programu, przewód, przekaźnik lub przełączanie funkcji | Porównaj kilka programów i obejrzyj grzałkę po odłączeniu zasilania | Jeżeli inne tryby działają, nie oznacza to uszkodzenia całego układu zasilania |
| Piekarnik nie nagrzewa się w żadnym trybie | Zasilanie, termostat bezpieczeństwa, moduł, wspólne połączenie lub grzałka | Sprawdź zabezpieczenia obwodu, listwę przyłączeniową i ciągłość obwodu według schematu modelu | Sam pomiar jednej grzałki nie rozstrzyga awarii sterowania |
| Potrawy są niedopieczone lub przypalają się z jednej strony | Czujnik temperatury, niewłaściwy tryb, grzałka, wentylator termoobiegu, uszczelka lub błędna temperatura | Porównaj zachowanie w trybie góra–dół i termoobiegu; sprawdź położenie oraz stan czujnika | Nierówne pieczenie nie jest automatycznie dowodem uszkodzenia grzałki |
| Grzałka działa krótko, potem przestaje | Osiągnięcie temperatury, przegrzewanie, czujnik, przekaźnik lub luźne złącze | Obserwuj, czy wyłącza się tylko grzanie, czy cały piekarnik | Jeżeli gaśnie wyświetlacz, szukaj również w zasilaniu i module |
| Wybija zabezpieczenie po włączeniu funkcji | Przebicie grzałki do obudowy, uszkodzona izolacja, przewód albo wilgoć | Pomiar izolacji wykonuje osoba z odpowiednimi kwalifikacjami i testerem; nie ograniczaj się do pomiaru rezystancji uzwojenia | Prawidłowa rezystancja grzałki nie wyklucza przebicia do masy |
Pomiar grzałki
Przed pomiarem odłącz piekarnik od instalacji i upewnij się, że element jest zimny. Odłącz przewody od zacisków badanej grzałki, aby pomiar nie obejmował równoległych obwodów. Multimetr ustaw na pomiar rezystancji i sprawdź ciągłość między zaciskami elementu. Wynik równy przerwie wskazuje na uszkodzenie obwodu grzejnego, natomiast bardzo niska rezystancja może wskazywać na zwarcie.
Wartość rezystancji zależy od mocy i konstrukcji grzałki, dlatego nie należy stosować jednej uniwersalnej wartości dla wszystkich elementów w tej kategorii. Wynik omomierzem jest tylko testem obwodu grzejnego. Nie potwierdza sprawności izolacji, poprawnego sterowania przekaźnikiem ani zachowania elementu po rozgrzaniu. Przy podejrzeniu przebicia potrzebny jest pomiar rezystancji izolacji względem obudowy, wykonany przyrządem i napięciem odpowiednim dla urządzenia.
Opisane pomiary elektryczne i diagnostyka obwodów wymagają doświadczenia, właściwych przyrządów oraz znajomości zasad pracy przy urządzeniach zasilanych z sieci. Pomiarów pod napięciem nie wykonuj bez kwalifikacji.

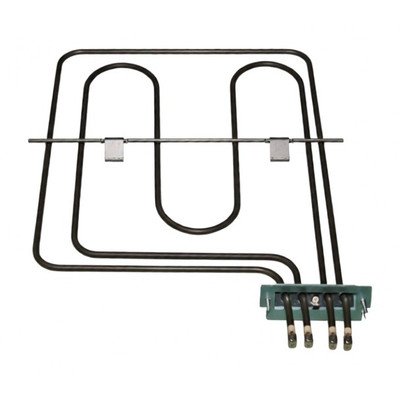

Wymiana grzałki
Grzałki dolne i termoobiegu są zwykle mocowane od strony komory lub tylnej części obudowy, natomiast dostęp do grzałki górnej może wymagać zdjęcia osłony w komorze. Dokładna kolejność zależy od wykonania piekarnika. Przed demontażem:
- odłącz urządzenie od instalacji elektrycznej, nie tylko od sterowania na panelu;
- poczekaj, aż komora i elementy metalowe całkowicie ostygną;
- zrób zdjęcie ułożenia przewodów i oznacz połączenia;
- sprawdź, czy przewody nie są nadpalone i czy konektory nie mają luzu;
- po zamontowaniu nowej grzałki upewnij się, że nie dotyka blach, wentylatora ani izolacji.
Nie przenoś starej grzałki do nowego elementu na podstawie samej liczby zacisków. Sprawdź kształt, punkty mocowania, długość części roboczej, moc oraz oznaczenie katalogowe. Po naprawie wykonaj kontrolę bez grzania, a następnie krótki test odpowiedniego programu. Jeżeli nowa grzałka nie działa, nie wymieniaj kolejnych elementów na próbę — sprawdź zasilanie obwodu i sterowanie.
Czujnik temperatury i regulacja temperatury
Piekarnik, który przegrzewa się, nie osiąga ustawionej temperatury albo zmienia temperaturę w sposób nielogiczny, może mieć uszkodzony czujnik temperatury. Podobne objawy daje jednak źle zamocowany lub zabrudzony czujnik, nieszczelne drzwi, niesprawna grzałka, wentylator albo moduł sterujący.
Po odłączeniu zasilania obejrzyj czujnik w komorze: powinien być stabilnie zamocowany, bez śladów stopienia i bez uszkodzeń przewodu. Sprawdź również złącze przy wiązce. Rezystancję czujnika mierzy się po odłączeniu jego przewodów, w temperaturze odniesienia określonej dla konkretnego modelu. Nie porównuj wyniku z przypadkową wartością znalezioną dla innego typu NTC. Najlepszą interpretację daje charakterystyka serwisowa właściwego urządzenia albo porównanie z nowym elementem o potwierdzonym numerze.
Pomiar w temperaturze pokojowej może wykazać przerwę lub zwarcie, ale nie zawsze ujawni błąd charakterystyki podczas nagrzewania. Jeżeli pomiar jest prawidłowy, a temperatura nadal jest nieprawidłowa, sprawdź przewody, osadzenie czujnika, grzałki i moduł sterujący.
Drzwi, uszczelka i zawiasy
Opadanie drzwi, trudne zamykanie, szczelina przy ramie lub wydostawanie się nadmiernej ilości gorącego powietrza mogą wynikać z zużytego zawiasu, uchwytu zawiasu, uszczelki, szyby albo odkształcenia elementu drzwi. Przed zakupem sprawdź, czy problem występuje po jednej stronie, czy na całym obwodzie.
- Jeżeli drzwi opadają lub nie utrzymują położenia, obejrzyj oba zawiasy i ich gniazda.
- Jeżeli drzwi zamykają się, ale nie dociskają równomiernie, sprawdź uszczelkę oraz prowadzenie zawiasów.
- Jeżeli widać pęknięcie lub luźną szybę, zmierz i porównaj dokładne wymiary oraz sposób mocowania.
- Jeżeli uszczelka jest stwardniała, rozdarta albo odkształcona, wymiana powinna obejmować element o właściwym kształcie i liczbie punktów mocowania.
Uszczelka nie kompensuje uszkodzonego zawiasu. Wymiana samej uszczelki może nie usunąć nieszczelności, jeśli drzwi są przekrzywione lub rama została odkształcona. Przy demontażu drzwi zabezpiecz je przed upadkiem i nie podważaj szyby metalowym narzędziem w miejscu, w którym może odprysnąć.
Pyroliza, blokada drzwi i chłodzenie
Czyszczenie pyrolityczne wykorzystuje temperaturę około 400–500°C, zależnie od modelu. W czasie cyklu sterownik może uruchomić blokadę drzwi oraz wentylator chłodzący, aby ograniczyć ryzyko otwarcia rozgrzanej komory i chronić elementy zabudowy. Dokładna temperatura, czas programu, sposób sterowania blokadą i moment odblokowania zależą od instrukcji właściwego wariantu.
Przed uruchomieniem pyrolizy wyjmij z komory blachy, ruszty, prowadnice i inne akcesoria, jeśli instrukcja urządzenia nie dopuszcza ich pozostawienia. Usuń większe resztki jedzenia i zapewnij wentylację. Cykl może trwać około dwóch–trzech godzin, ponieważ obejmuje również chłodzenie. Po zakończeniu nie próbuj otwierać drzwi siłą — blokada może zwolnić dopiero po obniżeniu temperatury.
Podczas pyrolizy nie zmieniaj ustawień programu, nie uruchamiaj oświetlenia, jeżeli instrukcja urządzenia tego zabrania, i nie włączaj płyty kuchennej. W pobliżu rozgrzanego piekarnika nie powinny znajdować się dzieci ani zwierzęta. Większe zabrudzenia mogą powodować dym i zapach; przed cyklem usuń luźne resztki i zapewnij odpowiednią wentylację.
Gdy drzwi pozostają zablokowane
Najpierw ustal, czy cykl rzeczywiście się zakończył i czy piekarnik ostygł. Jeżeli na wyświetlaczu nadal widnieje symbol blokady, nie rozbieraj urządzenia na gorąco. Po ostygnięciu sprawdź zgodnie z instrukcją, czy blokada nie wymaga zakończenia programu lub resetu zasilania.
Jeżeli po ostygnięciu drzwi nadal są zablokowane, możliwe są między innymi: uszkodzony mechanizm blokady, silnik lub element wykonawczy, problem z czujnikiem temperatury, przewodami albo modułem sterującym. Kod błędu może zawęzić obszar poszukiwań, ale nie jest samodzielnym wskazaniem części do zakupu.
Dostęp do blokady często wymaga zdjęcia górnej osłony piekarnika, odłączenia wiązki i demontażu mocowania mechanizmu. Konstrukcja może się różnić, dlatego przed odłączaniem przewodów wykonaj dokumentację połączeń i korzystaj ze schematu właściwego modelu. Nie mostkuj blokady i nie uruchamiaj pyrolizy z niesprawnym zabezpieczeniem.

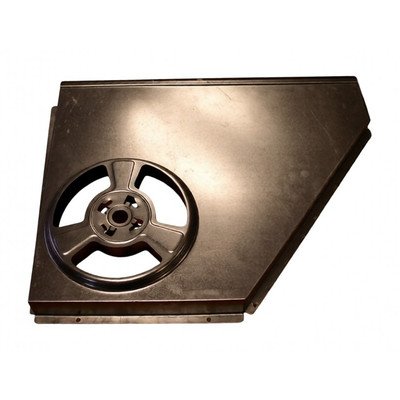

Wentylator chłodzący pracuje długo albo głośno
Długi czas pracy wentylatora po pieczeniu może być normalnym etapem chłodzenia. Niepokój powinny wzbudzić tarcie, nieregularne obroty, zapach przegrzanej izolacji, zatrzymywanie się wentylatora albo wyłączanie piekarnika podczas pyrolizy. Podobne objawy mogą wystąpić przy zabrudzonym wirniku, zużytym silniku, uszkodzonym zasilaniu lub nadmiernym nagrzewaniu obudowy.
Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez wyraźnego oporu i czy nie ociera o osłonę. Nie oceniaj silnika wyłącznie po tym, że obraca się ręcznie — uszkodzenie może ujawniać się dopiero pod obciążeniem lub w wysokiej temperaturze. Wymieniając wentylator, porównaj kierunek przepływu powietrza, sposób mocowania, wymiary i dane elektryczne.
Panel sensorowy i moduł sterujący
Brak reakcji panelu, samoczynne wyłączanie, resetowanie zegara albo powrót urządzenia do trybu czuwania może być związany z panelem, modułem, zasilaniem, przekaźnikiem, zimnym lutem lub luźnym połączeniem. Jeżeli zegar działa, ale sensory nie reagują, podejrzenie panelu jest uzasadnione, lecz nadal warto sprawdzić złącze i wiązkę. Jeżeli cały piekarnik gaśnie, przyczyny mogą leżeć poza panelem.
W oględzinach modułu zwróć uwagę na nadpalone konektory, pęknięcia lutów przy przekaźnikach, ślady przegrzania i luźne przewody. W przypadku objawu polegającego na samoczynnym wyłączaniu i chwilowym powrocie działania po poruszeniu drzwiami szczególnie istotne jest sprawdzenie połączeń mechanicznie obciążanych, lutów i przekaźników. Taki objaw nie potwierdza jednak konkretnej części bez dalszej diagnostyki.
Moduł sterujący może wymagać konfiguracji, zaprogramowania albo dobrania do konkretnej wersji urządzenia. Nie zakładaj, że każdy moduł jest gotowy do montażu ani że panel z podobnego modelu będzie kompatybilny. Przed zakupem sprawdź numer płytki, oznaczenie panelu, kod wyrobu 50408 i numer fabryczny urządzenia.
Konserwacja i kontrola po naprawie
Aby ograniczyć ryzyko kolejnych usterek:
- nie zasłaniaj otworów wentylacyjnych i nie dociskaj piekarnika do elementów zabudowy w sposób niezgodny z instrukcją;
- usuwaj większe resztki przed pyrolizą;
- nie używaj prowadnic ani akcesoriów w cyklu pyrolitycznym, jeśli dokumentacja ich nie dopuszcza;
- kontroluj stan uszczelki, zawiasów i przewodów przy elementach grzejnych;
- po zalaniu panelu nie uruchamiaj urządzenia przed jego sprawdzeniem i wysuszeniem;
- po wymianie części sprawdź działanie odpowiedniego trybu, temperatury, oświetlenia, wentylatora oraz blokady, jeśli była demontowana.
Prace przy instalacji elektrycznej, pomiary pod napięciem, naprawę modułów oraz ingerencję w zabezpieczenia wykonuj wyłącznie z użyciem odpowiednich narzędzi i kwalifikacji. Nie stosuj prowizorycznych połączeń, nie omijaj blokady drzwi i nie sprawdzaj elementów instalacji pod napięciem przez przypadkowe dotykanie przewodów.
FAQ
Czy grzałka 230 V o tej samej mocy będzie pasować do EB2003?
Nie musi. Oprócz napięcia i mocy liczą się kształt, rozstaw mocowań, długość elementu, położenie zacisków, sposób uszczelnienia oraz zastosowanie w konkretnym trybie pracy. Porównaj numer części i dane piekarnika 50408.
Czy brak grzania oznacza konieczność wymiany grzałki?
Nie. Przyczyną może być przewód, konektor, przekaźnik, czujnik, termostat bezpieczeństwa lub moduł. Pomiar grzałki po odłączeniu przewodów pozwala sprawdzić ciągłość elementu, ale nie ocenia całego obwodu ani izolacji.
Dlaczego piekarnik wyłącza się po zatrzaśnięciu drzwi?
Taki objaw może wskazywać na luźne połączenie, pęknięty lut, uszkodzony przekaźnik lub problem z zasilaniem modułu. Nie traktuj chwilowego powrotu działania po uderzeniu jako potwierdzenia sprawności. Piekarnik należy odłączyć i sprawdzić połączenia oraz płytkę.
Czy drzwi można otworzyć siłą po zakończeniu pyrolizy?
Nie. Najpierw poczekaj na pełne ostygnięcie i sprawdź, czy program został zakończony zgodnie z instrukcją. Siłowe otwieranie może uszkodzić blokadę, zawiasy lub szybę. Jeżeli mechanizm nadal nie zwalnia, potrzebna jest diagnostyka blokady, czujnika i sterowania.
Jak dobrać uszczelkę drzwi do tego piekarnika?
Porównaj pełne oznaczenie modelu i kod wyrobu 50408, a następnie kształt uszczelki, jej wymiary oraz sposób mocowania. Sama szerokość piekarnika 60 cm nie identyfikuje wariantu.
Jakie dane wysłać przy problemie z doborem części?
Prześlij pełne zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym. Przy części mechanicznej dodaj zdjęcie mocowania i pomiar wymiarów, a przy grzałce także jej oznaczenie oraz dane z tabliczki elementu.
