55615 - 10153.4ETsDpHbScQX piekarnik
Części do piekarnika Amica 55615 – 10153.4ETsDpHbScQX dobieraj po pełnym oznaczeniu urządzenia, ponieważ podobne warianty mogą różnić się grzałką, programatorem, szybą lub mocowaniem. Przy problemach z grzaniem, temperaturą, drzwiami albo sterowaniem poradnik pomaga zawęzić przyczynę przed zakupem.
Jak rozpoznać właściwy wariant piekarnika Amica
Kategoria dotyczy piekarnika Amica oznaczonego jako 55615, z typem 10153.4ETsDpHbScQX. Oznaczenie typu opisuje konkretną wersję konstrukcyjną, ale przy zamawianiu części nie powinno się poprzestawać na nazwie handlowej ani samym skróconym modelu.
Przed zakupem przygotuj zdjęcie całej tabliczki znamionowej. Dla urządzeń Amica warto odczytać:
- model,
- kod wyrobu lub typ urządzenia,
- 14-cyfrowy numer fabryczny,
- oznaczenie części zdemontowanej, jeśli jest widoczne,
- wymiary i sposób mocowania elementu, gdy chodzi o szybę, prowadnicę, blachę lub część mechaniczną.
Warianty o podobnym wyglądzie mogą mieć inną moc grzałki, liczbę wyprowadzeń, kształt wspornika, wersję drzwi albo inny programator. Identyczne złącze, zdjęcie produktu lub sama szerokość piekarnika nie potwierdzają zgodności.
Co sprawdzić przed zamówieniem części
Najpierw opisz objaw możliwie dokładnie: czy problem dotyczy wszystkich funkcji, tylko jednej grzałki, utrzymywania temperatury, sterowania, drzwi czy wyposażenia komory. Następnie sprawdź prostsze przyczyny, które nie wymagają zakupu modułu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Piekarnik nie grzeje na żadnej funkcji | Nieustawiony zegar, zasilanie, termostat lub czujnik, przełącznik funkcji, moduł sterujący, wspólne połączenie zasilające | Czy wyświetlacz pokazuje prawidłowy czas, czy działa oświetlenie i wentylator oraz czy grzałki mają ciągłość | Działanie wyświetlacza nie potwierdza sprawności toru zasilania grzałek; jedna wspólna usterka może wyłączyć kilka funkcji |
| Nie działa tylko grzanie dolne, górne albo termoobieg | Uszkodzona konkretna grzałka, konektor, przewód, styk selektora lub przekaźnik | Oględziny wyprowadzeń i pomiar odłączonej grzałki; porównanie pracy pozostałych funkcji | Sprawna grzałka nie wyklucza awarii przewodu, selektora ani modułu |
| Piekarnik grzeje zbyt mocno lub nie osiąga temperatury | Czujnik temperatury, termostat, nieszczelne drzwi, grzałka pracująca w niewłaściwym trybie, sterowanie | Stan uszczelki i zawiasów, reakcja na zmianę nastawy, położenie czujnika oraz działanie poszczególnych funkcji | Sam test temperatury w komorze nie wskazuje automatycznie konkretnej części |
| Jedna strona potrawy przypala się, a druga pozostaje niedopieczona | Niewłaściwa funkcja, brak termoobiegu, uszkodzona grzałka, nieszczelność drzwi, nieprawidłowe ustawienie blachy | Sprawdź pracę wentylatora i grzałki termoobiegu, uszczelkę, prowadnice oraz położenie potrawy | Nierówne pieczenie może wynikać z warunków użytkowania, a nie tylko z awarii |
| Drzwi nie domykają się lub opadają | Zawias, obsada zawiasu, uchwyt, szyba, uszczelka albo element ramy | Obejrzyj luzy, pęknięcia i odkształcenia; sprawdź, czy uszczelka leży równo na całym obwodzie | Nieszczelność może powodować utratę ciepła i błędną ocenę sprawności grzałek |
| Nie działa wybrana funkcja lub pokrętło | Przełącznik funkcji, pokrętło, programator, przewody albo moduł | Sprawdź, czy pokrętło ma prawidłowy opór i czy zmiana pozycji uruchamia inne funkcje | Brak reakcji jednej pozycji kieruje uwagę na selektor, ale nie rozstrzyga bez kontroli obwodu |
Gdy piekarnik nie zaczyna grzać
W tej rodzinie urządzeń elektroniczny programator może blokować uruchomienie piekarnika, jeśli po zaniku zasilania nie ustawiono bieżącego czasu. Pulsujące wskazanie czasu lub komunikat związany z programatorem warto wykluczyć przed demontażem grzałek.
Jeżeli zegar jest ustawiony, a wentylator lub oświetlenie działają, sprawdź, czy problem występuje na wszystkich funkcjach. Brak wszystkich grzałek przy zachowaniu innych funkcji kieruje diagnostykę w stronę wspólnego toru sterowania, termostatu, czujnika, zasilania albo modułu. Nie oznacza automatycznie uszkodzenia wszystkich grzałek.
Gdy nie grzeje tylko jedna grzałka
Najpierw odłącz urządzenie od zasilania i sprawdź konkretną grzałkę po odłączeniu jej przewodów. Multimetr ustaw na pomiar rezystancji. Wynik nieskończony lub brak ciągłości wskazuje na przerwę w elemencie; bardzo mała rezystancja może wskazywać zwarcie. Prawidłowa, stabilna rezystancja nie potwierdza jeszcze sprawności pod obciążeniem ani prawidłowego zasilania.
Oględziny powinny obejmować:
- nadpalenia i luźne konektory,
- stopioną izolację przewodu,
- odbarwienia przy zaciskach,
- pęknięcia lub odkształcenie elementu grzejnego,
- ślady zwarcia do metalowej obudowy.
Pomiar rezystancji wykonany na podłączonej grzałce może obejmować inne elementy obwodu i prowadzić do błędnego wniosku. Badanie izolacji do przewodu ochronnego wymaga odpowiedniego miernika i interpretacji zgodnej z dokumentacją urządzenia; zwykły multimetr nie zastępuje próby izolacji.
Jak uzyskać dostęp do części
Piekarnik jest urządzeniem do zabudowy, dlatego przed pracami trzeba zapewnić bezpieczny dostęp i stabilne podparcie. Typowa kolejność dla części znajdujących się za panelem lub przy tylnej ścianie obejmuje:
- odłączenie urządzenia od zasilania i odczekanie do całkowitego ostygnięcia;
- wysunięcie piekarnika z zabudowy, jeśli wymaga tego konstrukcja;
- wykonanie zdjęć przewodów i położenia mocowań;
- zdjęcie odpowiedniej pokrywy lub panelu;
- odłączenie przewodów za konektor, a nie za sam kabel;
- demontaż elementu i porównanie nowej części przed montażem;
- ponowne założenie osłon, przewodów i uziemienia przed próbą pracy.
W zależności od części dostęp może być uzyskiwany od góry, od tyłu albo od strony komory. W przypadku górnej grzałki w podobnych konstrukcjach Amica konieczne bywa zdjęcie górnej pokrywy i tylnego panelu, odłączenie przewodów oraz odkręcenie mocowania, a następnie wysunięcie elementu od strony komory. Nie należy przenosić tej kolejności bez sprawdzenia konkretnej wersji urządzenia.

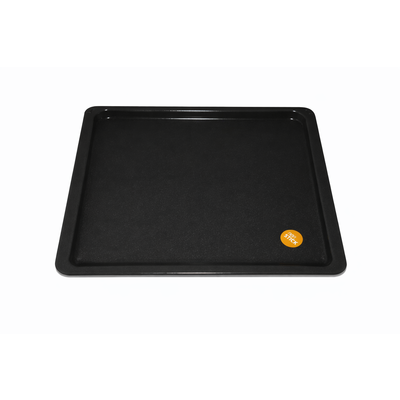

Blachy, ruszty i prowadnice zwykle można wyjąć bez ingerencji w instalację elektryczną. Przy szybach drzwi trzeba zabezpieczyć drzwi przed opadnięciem, nie opierać ich na uchwycie i zapamiętać kolejność dystansów oraz tafli. Szyba o podobnych wymiarach może różnić się otworami, nadrukiem, stroną montażu lub sposobem podparcia.
> Bezpieczeństwo: prace przy obudowie i instalacji elektrycznej wykonuj wyłącznie po odłączeniu zasilania. Pomiary napięcia, badanie spadków napięcia i diagnostyka modułu pod napięciem są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Nie zwieraj zabezpieczeń, nie mostkuj termostatów ani blokad i nie uruchamiaj urządzenia ze zdjętymi osłonami.
Wymiana i kontrola po naprawie
Przed zamontowaniem części porównaj jej kształt, punkty mocowania, długość przewodów, typ konektorów i oznaczenia. Nie dociskaj konektora na siłę i nie pozostawiaj luźnego styku, ponieważ przy dużym prądzie grzałki może się on nagrzewać i wypalić.
Po wymianie:
- sprawdź, czy przewody nie dotykają grzałek ani ostrych krawędzi;
- zamontuj wszystkie osłony i elementy ochronne;
- upewnij się, że drzwi zamykają się bez nadmiernego oporu;
- wybierz funkcję zgodną z wymienionym elementem;
- obserwuj, czy kontrolka termostatu reaguje na nagrzewanie i rozłączanie;
- sprawdź, czy urządzenie osiąga temperaturę bez zapachu palonej izolacji, iskrzenia lub wybijania zabezpieczeń.
Jeśli po wymianie grzałki nadal nie ma grzania, nie kupuj od razu modułu. Sprawdź tor zasilania, przełącznik funkcji, termostat lub czujnik oraz połączenia przy grzałce. W przypadku śladów nadpalenia trzeba usunąć przyczynę słabego styku, a nie tylko wymienić sam element grzejny.
Dobór części do Amica 55615
Wybierając część, kieruj się pełnym oznaczeniem urządzenia i zgodnością katalogową. Dotyczy to szczególnie:
- grzałek o różnej mocy, kształcie i rozstawie zacisków;
- termostatów i czujników o odmiennej charakterystyce;
- programatorów oraz modułów, które mogą wymagać właściwej wersji wykonania;
- przełączników funkcji z inną liczbą pozycji lub wyprowadzeń;
- szyb, zawiasów, uchwytów i prowadnic zależnych od wersji drzwi;
- wyposażenia komory różniącego się wymiarami albo stroną montażu.
Nie zakładaj, że część pasuje tylko dlatego, że opis zawiera „Amica” albo podobny typ piekarnika. Dla modelu 55615 – 10153.4ETsDpHbScQX prześlij pełne dane z tabliczki znamionowej oraz zdjęcie uszkodzonego elementu. To pozwala porównać wariant, numer części, parametry i mocowania przed zakupem.
FAQ
Czy sam model 55615 wystarczy do dobrania części?
Nie zawsze. Model jest ważnym punktem wyjścia, ale dla Amica należy podać także kod wyrobu oraz 14-cyfrowy numer fabryczny. Warianty o podobnej nazwie mogą mieć inne części elektryczne lub mechaniczne.
Piekarnik nie grzeje, ale działa wyświetlacz. Czy winna jest grzałka?
Nie można tego stwierdzić bez sprawdzenia. Wyświetlacz może działać przy przerwie w obwodzie grzałki, uszkodzonym selektorze, termostacie, przekaźniku, przewodzie albo nieustawionym programatorze. Najpierw ustal, czy nie działają wszystkie funkcje grzania, czy tylko jedna.
Czy pomiar ciągłości wystarczy do sprawdzenia grzałki?
Nie. Pomiar ciągłości może wykazać przerwę, ale nie sprawdza poprawnej pracy pod obciążeniem ani izolacji do obudowy. Grzałkę należy odłączyć od obwodu, zmierzyć jej rezystancję i w razie potrzeby wykonać profesjonalny pomiar izolacji.
Czy można wymienić grzałkę bez wysuwania piekarnika z zabudowy?
Zależy to od konstrukcji i rodzaju grzałki. W wielu wersjach dostęp do tylnego mocowania wymaga wysunięcia urządzenia i zdjęcia osłony, ale elementy wyposażenia komory mogą być demontowane od frontu. Nie używaj jednej instrukcji dla wszystkich wariantów.
Dlaczego nowa grzałka o podobnym wyglądzie może nie pasować?
Różnić się może mocą, długością, kształtem, rozstawem zacisków, wspornikiem, sposobem mocowania albo wersją przewodów. Zdjęcie i wymiary bez identyfikacji urządzenia nie potwierdzają kompatybilności.
Co zrobić, jeśli po wymianie części piekarnik nadal nie działa?
Wróć do objawu i sprawdź, czy część otrzymuje właściwe sterowanie oraz zasilanie. Skontroluj konektory, przewody, przełącznik funkcji, termostat lub czujnik. Jeżeli potrzebny jest pomiar pod napięciem albo ingerencja w moduł, czynność powinien wykonać wykwalifikowany serwisant.
