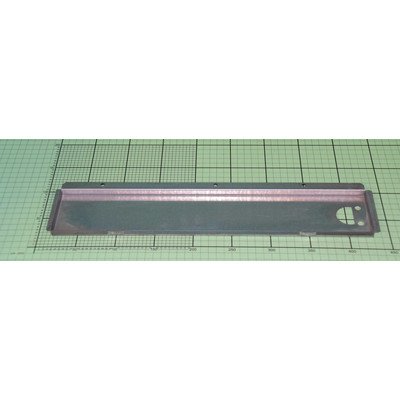

22284 - PS4VQ133 mod.PS0220 płyta ceramiczna
Części do płyty ceramicznej Amica 22284 - PS4VQ133 mod.PS0220 dobiera się na podstawie pełnych oznaczeń urządzenia, a nie tylko wyglądu elementu. Przy braku grzania sprawdź osobno pole, przewody, regulator energii i zasilanie. Taka kolejność ogranicza ryzyko zakupu niewłaściwej części.
Jak rozpoznać usterkę płyty Amica PS4VQ133
Płyta ceramiczna Amica PS4VQ133 mod.PS0220 może przestać działać całkowicie albo mieć problem tylko z jednym obwodem grzejnym. Objaw nie wskazuje od razu konkretnej części. To samo pole może nie grzać z powodu przerwanej grzałki, wypalonego połączenia, uszkodzonego regulatora energii, przekaźnika lub braku zasilania odpowiedniej sekcji.
W pierwszej kolejności ustal, czy nie działa cała płyta, jedno pole, czy tylko określony zakres regulacji. Jeżeli nie reaguje żadne pole, zacznij od zasilania i listwy przyłączeniowej. Jeżeli problem dotyczy jednego pola, łatwiej zawęzić diagnostykę do jego obwodu. Jeżeli pole grzeje wyłącznie z pełną mocą albo nie wyłącza się po zmniejszeniu nastawy, podejrzany jest regulator energii lub element sterujący, a niekoniecznie sama płytka grzejna.
Objaw, przyczyna i sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Jedno pole nie nagrzewa się wcale | Przerwa w grzałce, luźny lub nadpalony przewód, uszkodzony regulator, brak zasilania obwodu | Oględziny zacisków i przewodów, następnie pomiar rezystancji odłączonej grzałki | Brak ciągłości wskazuje na uszkodzenie obwodu grzejnego, ale prawidłowa rezystancja nie wyklucza regulatora ani usterki połączenia pod obciążeniem |
| Pole działa tylko na maksymalnej mocy | Sklejone styki regulatora, niewłaściwy wariant regulatora lub błąd połączenia | Porównanie zachowania z innym polem oraz kontrola regulatora po odłączeniu zasilania | Objaw pasuje do problemu ze sterowaniem; przed zakupem trzeba sprawdzić typ pola i oznaczenie regulatora |
| Pole nie działa na jednym zakresie nastawy | Zużyte styki regulatora, uszkodzona część pola wieloobwodowego albo przerwany odcinek obwodu | Sprawdzenie poszczególnych zacisków i obwodów zgodnie ze schematem konkretnego wariantu | Jeden pomiar całego elementu może nie wykryć przerwy w dodatkowej spirali lub styku sterującym |
| Płyta wyłącza się podczas pracy | Nadpalone połączenie, przegrzewanie, problem z zabezpieczeniem lub sterowaniem | Oględziny po ostygnięciu, kontrola zacisków, obserwacja czy problem dotyczy jednego czy wszystkich pól | Przerywana praca wymaga szukania połączenia lub elementu, który traci kontakt po nagrzaniu |
| Nie działa cała płyta | Brak zasilania, uszkodzona listwa przyłączeniowa, zabezpieczenie, przewód albo moduł sterujący | Sprawdzenie zabezpieczeń instalacji i połączeń przez osobę uprawnioną | Brak napięcia na urządzeniu nie potwierdza awarii części wewnętrznej |
| Pole grzeje nierówno przy niższej nastawie | Cykliczne sterowanie mocą, zużyty regulator albo problem z obwodem pola | Porównanie z innymi polami przy tej samej nastawie i kontrola regulatora | Okresowe załączanie i wyłączanie może być normalnym sposobem ograniczania mocy; nie należy na tej podstawie od razu wymieniać grzałki |
Pomiar pola grzejnego
Pomiar rezystancji ma sens wtedy, gdy podejrzewasz przerwę w grzałce. Odłącz urządzenie od instalacji, zabezpiecz je przed przypadkowym załączeniem i odłącz przewody od zacisków badanego pola, aby miernik nie mierzył równolegle regulatora ani innych elementów. Następnie zmierz rezystancję między zaciskami danego obwodu grzejnego.
Sprawne pole o mocy sieciowej zwykle ma rezystancję rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy, napięcia i konstrukcji pola. Do interpretacji użyj danych z dokumentacji konkretnego wariantu lub porównaj z identycznym obwodem. Odczyt nieskończony albo brak ciągłości wskazuje na przerwę w badanym obwodzie. Bardzo mała rezystancja może oznaczać zwarcie, lecz wynik trzeba oceniać z uwzględnieniem sposobu podłączenia i zakresu miernika.
Ten test nie potwierdza pełnej sprawności pola. Nie wykrywa każdej usterki termicznej, uszkodzenia izolacji ani problemu z zaciskiem, który ujawnia się dopiero po nagrzaniu. Jeżeli rezystancja pola jest prawidłowa, przejdź do kontroli przewodów, regulatora energii i elementów załączających.
Regulator energii i sterowanie
W płytach ceramicznych z mechaniczną regulacją regulator energii dozuje czas pracy pola, dzięki czemu ustawienie pokrętła nie musi oznaczać stałego, obniżonego napięcia na grzałce. Przy mniejszej nastawie pole może pracować cyklicznie: nagrzewać się, wyłączać i ponownie załączać.
Podejrzenie regulatora jest uzasadnione, gdy:
- jedno pole działa tylko na pełnej mocy;
- pole nie reaguje na zmianę położenia pokrętła;
- pole pozostaje włączone mimo ustawienia wyłączenia;
- problem dotyczy wyłącznie jednego kanału, a sama grzałka ma prawidłową ciągłość;
- nastawa jednego pola wyraźnie różni się od pracy pozostałych pól.
Nie wymieniaj regulatora wyłącznie dlatego, że pole nie grzeje. Przerwana grzałka, stopiona kostka przyłączeniowa lub wypalony przewód mogą dawać podobny objaw. Regulator należy identyfikować po oznaczeniu, rodzaju pola i układzie zacisków. Jednoobwodowy regulator nie jest automatycznie zamienny z dwuobwodowym, nawet jeśli obudowa i pokrętło wyglądają podobnie.
Dostęp do części i wymiana
W zależności od wykonania płyty dostęp do pól grzejnych i regulatorów uzyskuje się od spodu po wysunięciu urządzenia z zabudowy albo po uniesieniu górnej części obudowy. Nie zakładaj, że kolejność demontażu jest taka sama w każdym urządzeniu Amica.
Przed rozpoczęciem prac:
- Odłącz płytę od zasilania w sposób właściwy dla jej przyłączenia. Przy urządzeniu podłączonym na stałe wyłącz odpowiednie zabezpieczenie instalacji, a następnie potwierdź brak napięcia odpowiednim przyrządem.
- Poczekaj, aż szkło, pola i elementy metalowe całkowicie ostygną.
- Zrób zdjęcia połączeń przed odłączeniem przewodów i oznacz przewody zgodnie ze schematem urządzenia.
- Nie ciągnij za przewody ani za ceramiczne zaciski pola. Nadpalone konektory mogą rozpaść się przy demontażu i wymagają oceny, czy nie trzeba wymienić również końcówki przewodu.
- Przy wymianie regulatora przenieś przewody na odpowiadające zaciski nowej części, nie kierując się wyłącznie ich kolorem.
Po wymianie sprawdź stabilność mocowania, odległość przewodów od gorących elementów i stan izolacji. Uruchom urządzenie dopiero po zamknięciu obudowy i prawidłowym zabezpieczeniu przewodów. Przetestuj najpierw wymieniony obwód na niskiej nastawie, a następnie sprawdź wyłączenie, zmianę mocy i działanie wskaźnika ciepła resztkowego, jeśli występuje w danym wariancie.
Prace przy przyłączu sieciowym, pomiary napięcia oraz naprawa obwodów zasilających wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie sprawdzaj instalacji pod napięciem przez dotykanie przewodów i nie omijaj zabezpieczeń urządzenia.
Jak dobrać część do 22284 - PS4VQ133 mod.PS0220
Numer kategorii 22284 oraz oznaczenie PS4VQ133 mod.PS0220 identyfikują rodzinę urządzenia, ale do bezpiecznego doboru części potrzebne są pełne dane z tabliczki znamionowej. W przypadku Amica przygotuj:
- pełny model urządzenia;
- kod wyrobu lub Product Code, jeżeli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny lub seryjny;
- oznaczenie uszkodzonej części odczytane z jej obudowy;
- zdjęcie tabliczki i, przy częściach elektrycznych, zdjęcie zacisków oraz mocowania.
Samo podobieństwo zdjęcia, średnica pola, liczba konektorów albo zgodność pokrętła nie wystarczają. Różnice mogą dotyczyć mocy pola, liczby obwodów, układu zacisków, sposobu mocowania, wersji regulatora lub współpracy z konkretnym wariantem płyty.
Jeżeli wymieniasz płytkę grzejną, porównaj średnicę, moc, liczbę obwodów, rozmieszczenie zacisków i mocowanie. Przy regulatorze energii porównaj typ regulatora oraz schemat zacisków, a nie tylko wymiary obudowy. Przy elementach mechanicznych, takich jak pokrętła, sprężyny, uchwyty lub uszczelnienia, sprawdź także kształt mocowania i położenie części w urządzeniu.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej oraz oznaczenia starej części. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki, części i jej połączeń przed zamówieniem.
Konserwacja i zapobieganie kolejnym usterkom
Nie zalewaj panelu ani szczelin przy pokrętłach dużą ilością środka czyszczącego. Wilgoć i zabrudzenia mogą przedostać się do regulatorów oraz połączeń elektrycznych. Usuwaj kipiące płyny po ostygnięciu płyty, nie przesuwaj ciężkich naczyń po szkle i nie używaj urządzenia z pękniętą powierzchnią ceramiczną.
Jeżeli pojawi się zapach spalenizny, iskrzenie, nadmierne nagrzewanie elementów obudowy albo powtarzające się wyłączanie, przerwij użytkowanie i znajdź przyczynę przed ponownym obciążeniem płyty. Wymiana samego pola bez usunięcia nadpalonego konektora lub luźnego przewodu może doprowadzić do ponownej awarii.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być również regulator energii, przekaźnik, przewód, konektor albo brak zasilania danego obwodu. Rezystancję pola sprawdza się po odłączeniu przewodów, a wynik trzeba odnieść do mocy i konstrukcji konkretnego wariantu.
Jaką rezystancję powinno mieć pole ceramiczne?
Dla pól zasilanych z sieci jest to zwykle rząd kilkudziesięciu omów, ale nie ma jednej wartości właściwej dla wszystkich pól. Zależy ona między innymi od mocy i napięcia. Odczyt należy porównać z dokumentacją lub identycznym, sprawnym obwodem.
Dlaczego pole Amica grzeje tylko na maksymalnej mocy?
Taki objaw może wskazywać na sklejone styki lub niewłaściwy regulator energii. Przed wymianą sprawdź jednak przewody, zaciski i sposób podłączenia. Jeżeli pole pozostaje włączone po ustawieniu wyłączenia, nie używaj płyty do czasu usunięcia usterki.
Czy regulator jednoobwodowy pasuje do każdego pola?
Nie. Regulator musi odpowiadać rodzajowi pola, liczbie obwodów, układowi zacisków i wariantowi urządzenia. Część o podobnym wyglądzie może mieć inną charakterystykę lub inne rozmieszczenie konektorów.
Czy można dobrać część tylko po oznaczeniu PS4VQ133?
Skrócony model może nie identyfikować wszystkich zmian produkcyjnych. Do doboru przygotuj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny Amica oraz zdjęcie starej części, jeżeli jest dostępne.
Czy wymiana pola grzejnego wymaga demontażu całej płyty?
Dostęp zależy od konstrukcji i sposobu zabudowy. Zwykle trzeba uzyskać dostęp od spodu lub unieść górną część obudowy, ale dokładna kolejność nie jest uniwersalna. Przed pracą odłącz zasilanie i wykonaj zdjęcia połączeń.
