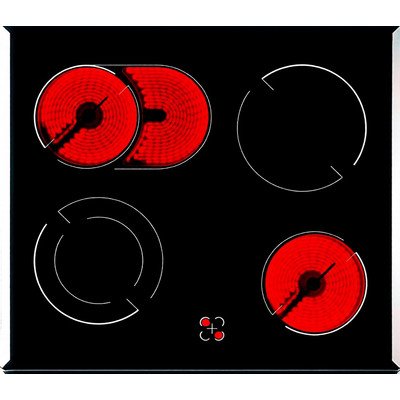

22456 - PBF4VQ034 mod.PQ1120 płyta ceramiczna
Części do płyty ceramicznej Amica 22456 - PBF4VQ034 mod.PQ1120 pomagają usunąć problemy z niedziałającym polem, regulacją grzania, sterowaniem lub wskaźnikiem ciepła. Przed zakupem porównaj pełne oznaczenie urządzenia, numer części, wykonanie i dane z tabliczki znamionowej, ponieważ podobne podzespoły nie muszą być zamienne.
Jak rozpoznać usterkę płyty Amica PBF4VQ034 PQ1120
Płyta ceramiczna wykorzystuje elektryczne pola grzejne, układ sterowania, przewody, złącza oraz wskaźniki informujące o cieple resztkowym. Ten model może występować w konfiguracji, w której poszczególne pola, obwody grzałki i elementy sterujące różnią się między sobą. Dlatego sam objaw nie wystarcza do wskazania części — trzeba ustalić, czy problem dotyczy zasilania, konkretnego pola, elementu sterującego czy połączeń.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Jedno pole nie nagrzewa się, a pozostałe działają | Przerwa w elemencie grzejnym, luźne lub nadpalone złącze, przewód, sterownik albo przekaźnik | Po odłączeniu urządzenia obejrzyj połączenia i wykonaj pomiar odłączonego obwodu grzejnego | Brak ciągłości wskazuje na przerwę w obwodzie, ale prawidłowa rezystancja nie wyklucza problemu ze sterowaniem lub połączeniem pod obciążeniem |
| Pole grzeje tylko na części zakresu ustawień | Uszkodzony obwód wielostopniowego pola, dawkownik mocy, przełącznik lub styk przekaźnika | Porównaj działanie na kolejnych poziomach i sprawdź osobne obwody pola, jeżeli konstrukcja je ma | Jeżeli tylko jeden poziom nie działa, nie należy automatycznie wymieniać całej płytki grzejnej |
| Pole pozostaje włączone mimo ustawienia wyłączenia | Sklejony przekaźnik, uszkodzony moduł sterujący lub błąd toru sterowania | Natychmiast odłącz płytę przez właściwe zabezpieczenie i nie używaj jej do czasu diagnozy | Taki objaw jest szczególnie niebezpieczny; wymaga sprawdzenia układu sterującego, a nie tylko samego pola |
| Płyta nie reaguje albo działa przerywanie | Brak zasilania, uszkodzone połączenie, panel sterowania, moduł lub nadpalone luty | Sprawdź zabezpieczenie obwodu, złącza i ślady przegrzania; zanotuj, czy problem dotyczy całej płyty czy jednego pola | Przerywanie po poruszeniu obudową lub przewodem może wskazywać na połączenie, ale nie potwierdza jeszcze uszkodzenia modułu |
| Wskaźnik ciepła resztkowego nie działa prawidłowo | Przerwa w zasilaniu, uszkodzony wskaźnik, czujnik lub obwód sterowania | Porównaj zachowanie wskaźnika po normalnym wyłączeniu z sytuacją po zaniku zasilania | Brak wskazania nie oznacza, że pole jest zimne; przed dotknięciem zawsze uwzględnij możliwość utrzymywania się wysokiej temperatury |
| Widać pęknięcie szkła ceramicznego | Uszkodzenie mechaniczne lub termiczne | Wyłącz urządzenie na zabezpieczeniu i nie używaj płyty | Pęknięta powierzchnia może stwarzać ryzyko porażenia i dalszych uszkodzeń; zwykle wymaga oceny serwisowej |
Jedno pole nie grzeje — od czego zacząć
Jeżeli nie działa tylko jedno pole, najpierw sprawdź, czy pozostałe pola pracują prawidłowo i czy problem występuje na każdym poziomie mocy. W płycie ceramicznej podobny objaw może powodować zarówno spalona płytka grzejna, jak i przerwa w przewodzie, nadpalony konektor, uszkodzony przekaźnik lub element odpowiedzialny za dawkowanie energii.
Przed zakupem pola grzejnego warto:
- odłączyć płytę od instalacji elektrycznej przez odpowiednie zabezpieczenie;
- poczekać, aż wszystkie elementy ostygną;
- zlokalizować przewody i złącza badanego pola;
- sprawdzić, czy konektory nie są luźne, nadpalone lub stopione;
- odłączyć badany obwód od elektroniki i zmierzyć jego ciągłość omomierzem;
- porównać wynik z dokumentacją konkretnego wariantu albo z drugim, podobnym obwodem, jeżeli konstrukcja na to pozwala.
W przypadku rezystancyjnego pola grzejnego sprawny obwód zwykle wykazuje rezystancję rzędu kilkudziesięciu omów, ale nie jest to uniwersalna wartość dla każdego pola i każdej konfiguracji. Wynik nieskończony lub brak ciągłości wskazuje na przerwę w obwodzie i przemawia za uszkodzeniem elementu grzejnego albo jego połączenia. Prawidłowa rezystancja nie potwierdza jeszcze sprawności: nie wyklucza przebicia izolacji, uszkodzenia przekaźnika, dawkownika ani problemu pojawiającego się dopiero po nagrzaniu.
Nie wykonuj pomiaru rezystancji na podłączonym do sieci urządzeniu. Pomiar napięcia podczas pracy, kontrola sterowania przekaźników i badanie obwodów pod napięciem są czynnościami dla wykwalifikowanego serwisanta, który ma odpowiednie przyrządy i zna układ konkretnej płyty.
Gdy problem dotyczy regulacji mocy
Płyta może grzać prawidłowo na części ustawień, a nie reagować na jeden wybrany poziom. Taki objaw kieruje uwagę na układ dawkowania energii, przełącznik, przekaźnik lub osobny obwód pola, a niekoniecznie na sam element grzejny. Jeżeli całe pole działa na innych ustawieniach, jego wymiana „na próbę” może nie rozwiązać problemu.
Zanotuj, czy:
- pole nie włącza się wcale;
- działa tylko na określonym poziomie;
- cyklicznie załącza i wyłącza grzanie;
- pozostaje włączone po wybraniu pozycji wyłączenia;
- problem występuje od razu, czy dopiero po rozgrzaniu.
Cykliczne załączanie i wyłączanie może być normalnym sposobem regulacji temperatury lub mocy, szczególnie przy niższych ustawieniach. Nieprawidłowością jest natomiast brak reakcji na zmianę ustawienia, samoczynne grzanie po wyłączeniu albo wyraźnie inne zachowanie jednego pola względem pozostałych.
Dostęp do pola, przewodów i modułu
W zależności od wykonania płyty dostęp do podzespołów uzyskuje się od spodu po wysunięciu urządzenia z blatu albo po zdjęciu dolnej osłony. Przed demontażem należy odłączyć wszystkie przewody zasilające, zabezpieczyć płytę przed upadkiem i oznaczyć położenie złączy. Nie należy ciągnąć za przewody ani podważać szkła w miejscach, w których przenosi ono ciężar urządzenia.
Typowa kolejność prac obejmuje:
- odłączenie zasilania na zabezpieczeniu obwodu;
- wyjęcie płyty z zabudowy zgodnie z instrukcją montażu;
- wykonanie zdjęć połączeń przed odłączeniem przewodów;
- odłączenie złącza badanego pola lub modułu;
- kontrolę konektorów, izolacji, zacisków i śladów przegrzania;
- wymianę elementu na wariant o zgodnych wymiarach, mocowaniu i parametrach;
- ponowne zamocowanie przewodów oraz sprawdzenie, czy nie dotykają gorących części;
- próbę działania po zamknięciu obudowy i ponownym podłączeniu przez właściwe zabezpieczenie.
Konstrukcja różnych płyt Amica może się różnić, dlatego nie należy przenosić liczby śrub, kolorów przewodów ani kolejności demontażu z innego modelu. Wymiana przekaźnika lub naprawa modułu wymaga identyfikacji elementu na płytce i oceny jego parametrów; sam podobny wygląd nie wystarcza do zastosowania zamiennika.
Opisane czynności przy otwartej obudowie i obwodach sieciowych wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zachowania procedury dla konkretnego modelu. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do 22456 - PBF4VQ034 mod.PQ1120
Podstawą doboru nie jest samo zdjęcie ani średnica pola. Sprawdź jednocześnie:
- pełne oznaczenie modelu płyty: PBF4VQ034;
- oznaczenie wariantu: PQ1120;
- dane z tabliczki znamionowej i dokumentacji urządzenia;
- numer części znajdujący się na wymienianym podzespole;
- średnicę lub wymiary pola, sposób mocowania i liczbę obwodów;
- napięcie, moc oraz typ złączy, jeśli producent podaje te dane;
- położenie pola: przednie, tylne, lewe, prawe lub wielostrefowe;
- zgodność z konkretnym numerem katalogowym, a nie tylko z rodziną płyt PBF.
W przypadku urządzeń Amica przy identyfikacji warto przygotować model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Oznaczenie „PBF4VQ034” lub nazwa handlowa bez pozostałych danych może nie rozróżniać wszystkich wariantów wykonania. Jeżeli numer na tabliczce jest nieczytelny, przydatne będą wyraźne zdjęcia tabliczki, etykiety modułu oraz wymienianej części.
Nie zakładaj, że część z płyty o podobnym symbolu, na przykład z innym wariantem PBF4VQ, będzie zgodna. Różnice mogą dotyczyć pola grzejnego, złączy, modułu sterowania, oprogramowania lub sposobu zabudowy. Przed zamówieniem porównaj pełne dane urządzenia z numerem katalogowym części.
FAQ
Czy brak grzania jednego pola oznacza konieczność wymiany pola grzejnego?
Nie. Przyczyną może być przerwa w elemencie grzejnym, ale również konektor, przewód, przekaźnik, dawkownik energii albo moduł sterujący. Pomiar odłączonego obwodu pomaga wykryć przerwę, lecz nie sprawdza całego toru zasilania i sterowania.
Czy mogę zmierzyć pole grzejne bez wyjmowania płyty?
Tylko wtedy, gdy można bezpiecznie odłączyć przewody badanego obwodu i uzyskać dostęp do zacisków bez ryzyka kontaktu z napięciem. Pomiar wykonany na podłączonym urządzeniu jest niedopuszczalny. Dostęp i sposób odłączenia zależą od konstrukcji konkretnego wariantu.
Dlaczego pole pozostaje gorące po wyłączeniu?
Ceramiczny element grzejny i szkło oddają ciepło jeszcze po zakończeniu pracy. Wskaźnik ciepła resztkowego informuje o podwyższonej temperaturze, ale jego brak po zaniku zasilania nie gwarantuje, że pole jest zimne.
Co zrobić, gdy pole grzeje po ustawieniu wyłączenia?
Odłącz płytę przez właściwe zabezpieczenie i nie używaj jej do czasu sprawdzenia. Taki objaw może wskazywać na sklejony przekaźnik lub uszkodzenie modułu sterującego i stwarza ryzyko przegrzania.
Czy część z innej płyty Amica PBF4VQ będzie pasować?
Nie można tego potwierdzić na podstawie samej rodziny modelu. Porównaj pełne oznaczenie PBF4VQ034 PQ1120, dane z tabliczki, numer katalogowy części, mocowanie, wymiary, złącza i parametry elektryczne.
Jakie dane przesłać do doboru części?
Przygotuj zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym, a także zdjęcie uszkodzonego podzespołu, jego oznaczenia i połączeń. To ogranicza ryzyko zamówienia części przeznaczonej do innego wariantu.
