Części do płyty ceramicznej Amica PBF4VQ249CFTS dobiera się na podstawie objawu, oznaczeń urządzenia i numeru podzespołu. Przy braku grzania warto rozróżnić uszkodzone pole, przewody, sterowanie lub zasilanie, zanim kupisz część.
Jak rozpoznać wersję płyty Amica PBF4VQ249CFTS
Model PBF4VQ249CFTS należy do ceramicznych płyt grzejnych Amica ze sterowaniem sensorowym. W dokumentacji producenta występuje także oznaczenie rodziny PB*4VQ249CFTS2, dlatego sam skrót modelu nie zawsze wystarcza do potwierdzenia zgodności konkretnego elementu.

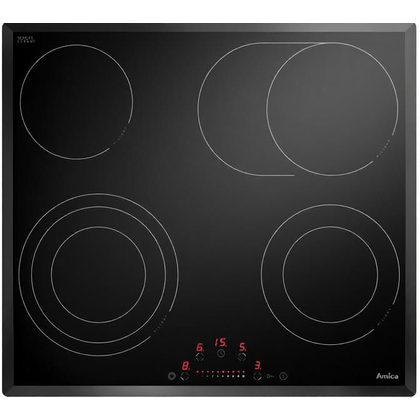

Ta wersja ma cztery pola grzejne:
- pojedyncze pole o średnicy 145 mm i mocy 1200 W;
- podwójne pole 180/120 mm o mocy 1700 W;
- podwójne pole 170 × 265 mm o mocy 2200 W;
- potrójne pole 210/175/120 mm o mocy 2300 W.
Występują więc części o podobnym wyglądzie, ale innym układzie obwodów, wymiarach, liczbie stref grzejnych lub sposobie sterowania. Nie dobieraj pola, szyby ani modułu wyłącznie po średnicy, zdjęciu lub liczbie przewodów.
Objaw nie oznacza jednej konkretnej części
Przed zakupem ustal, co dokładnie nie działa. Innej kolejności sprawdzania wymaga pojedyncze zimne pole, innej brak reakcji całej płyty, a jeszcze innej płyta, która reaguje na sensory, lecz nie załącza grzania.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Jedno pole nie grzeje, pozostałe działają | uszkodzone pole grzejne, nadpalone złącze, przewód, przekaźnik lub element sterujący | stan zacisków i przewodów oraz rezystancję odłączonego pola | przerwa w obwodzie pola wskazuje na jego uszkodzenie, ale prawidłowa rezystancja nie wyklucza problemu ze sterowaniem |
| Pole grzeje tylko w części zakresu lub nie włącza strefy dodatkowej | uszkodzenie jednej spirali pola podwójnego albo potrójnego, przełączanie strefy, przekaźnik lub moduł | osobne obwody pola i działanie funkcji rozszerzenia | sprawne pole podstawowe nie potwierdza sprawności pozostałych obwodów |
| Wszystkie pola są zimne, panel działa | brak zasilania części mocy, moduł sterujący, przekaźniki, błędne podłączenie lub blokada funkcji | zabezpieczenie obwodu, oznaki przegrzania, połączenia i reakcję płyty na ustawianie mocy | działający wyświetlacz nie dowodzi, że obwody grzejne otrzymują zasilanie |
| Płyta nie reaguje na sensory | zabrudzenie lub zasłonięcie panelu, blokada, brak zasilania, panel sensorowy albo moduł | oczyść i osusz panel, sprawdź blokadę i zasilanie | jeśli proste przyczyny odpadają, potrzebna jest diagnostyka elektroniki właściwa dla tego modelu |
| Płyta wyłącza pole po czasie | ograniczenie czasu pracy, zasłonięty sensor, przegrzewanie lub usterka sterowania | ustawienie czasu, stan panelu i powtarzalność objawu | pojedyncze wyłączenie może być funkcją ochronną, a powtarzalne wyłączanie wymaga dalszej kontroli |
| Szyba jest pęknięta | uszkodzenie mechaniczne lub termiczne | cały obszar płyty i możliwość dostania się cieczy pod szybę | pękniętej płyty nie należy dalej używać; trzeba odłączyć zasilanie i dobrać właściwą szybę lub kompletny zespół |
Jedno pole nie grzeje — od czego zacząć
Jeżeli panel reaguje, ale jedno pole pozostaje zimne, najpierw sprawdź, czy problem występuje na każdym poziomie mocy oraz czy dotyczy również strefy dodatkowej. W modelu PBF4VQ249CFTS pola podwójne i potrójne mają niezależnie sterowane obwody. Brak zewnętrznego pierścienia przy działającej strefie podstawowej nie musi oznaczać awarii całego pola.
Po odłączeniu urządzenia od zasilania można wykonać oględziny dostępnych połączeń. Szukaj nadpalonych konektorów, stopionej izolacji, luźnych zacisków, przebarwień laminatu i śladów przegrzania przy przekaźnikach. Luźne lub nadpalone połączenie może dawać taki sam objaw jak przepalona spirala.
Pomiar pola grzejnego
Pomiar rezystancji ma sens dopiero po całkowitym odłączeniu płyty od sieci oraz odłączeniu przewodów badanego pola. Nie mierz elementu przez podłączony moduł, ponieważ pozostałe obwody mogą zafałszować wynik albo zostać uszkodzone.
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków konkretnego obwodu grzejnego. Sprawny obwód powinien wykazywać ciągłość i rezystancję rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy oraz konstrukcji pola. Przerwa, stabilny odczyt poza zakresem lub brak ciągłości wskazuje na uszkodzenie obwodu. Bardzo niska rezystancja może wskazywać zwarcie i również nie jest prawidłowym wynikiem.
Taki test nie sprawdza całego pola w warunkach pracy. Nie potwierdza między innymi sprawności ogranicznika temperatury, izolacji do obudowy, złączy, przekaźnika ani modułu sterującego. Jeżeli rezystancja pola jest prawidłowa, kolejnym krokiem jest kontrola przewodów, złączy i toru sterowania zgodnie ze schematem właściwym dla urządzenia.
Diagnostyka obwodów zasilanych napięciem sieciowym, kontrola napięcia podczas pracy i naprawa modułu wymagają kwalifikacji elektrycznych, doświadczenia oraz odpowiednich przyrządów. Nie wykonuj pomiarów pod napięciem bez przygotowania i procedury serwisowej dla konkretnej płyty.
Brak reakcji panelu i samoczynne wyłączanie
Przed podejrzeniem modułu sterującego sprawdź czynności dostępne bez demontażu:
- Usuń naczynia, ściereczki i zabrudzenia z panelu sensorowego.
- Osusz powierzchnię, ponieważ wilgoć może powodować sygnały dźwiękowe lub blokować obsługę.
- Sprawdź, czy nie jest aktywna blokada przed dziećmi.
- Po odłączeniu zasilania odczekaj i ponownie uruchom płytę.
- Zwróć uwagę, czy problem dotyczy wszystkich sensorów, jednego pola czy tylko funkcji rozszerzenia.
W instrukcji tego typu płyty opisano między innymi reakcję na zabrudzone sensory, blokadę, ograniczenie czasu pracy oraz utratę wskazania ciepła resztkowego po zaniku zasilania. Oznaczenie na wyświetlaczu nie jest automatycznym wskazaniem modułu do wymiany. Najpierw trzeba ustalić, czy przyczyną jest obsługa, zasilanie, pojedynczy obwód grzejny czy elektronika.
Dostęp do pól, modułu i szyby
Konstrukcja płyty jest przeznaczona do zabudowy w blacie. Dostęp do części uzyskuje się zwykle od spodu, po odłączeniu urządzenia od instalacji i zwolnieniu uchwytów mocujących. W zależności od sposobu zabudowy może być konieczne wyjęcie płyty z blatu, usunięcie osłony dolnej albo odkręcenie elementów mocujących.
Przed rozłączeniem przewodów:
- wykonaj zdjęcia ułożenia przewodów i złączy;
- oznacz połączenia, jeśli nie mają jednoznacznych kodów;
- nie ciągnij za przewody — zwalniaj konektory za ich korpus;
- odłóż szybę na miękkie, stabilne podłoże;
- sprawdź, czy uszczelka i uchwyty nie zostały przyklejone lub odkształcone przez temperaturę.
Przy montażu szyby lub kompletnego pola ważne są właściwe wymiary, położenie oznaczeń, rozmieszczenie stref grzejnych, mocowania oraz współpraca z panelem sensorowym. Nie dokręcaj elementów z nadmierną siłą, ponieważ naprężenia mogą doprowadzić do pęknięcia szkła ceramicznego. Po naprawie sprawdź stabilność montażu, stan uszczelnienia i działanie każdego pola, w tym pierścieni dodatkowych.
Jak dobrać część do PBF4VQ249CFTS
Do zapytania o część przygotuj pełne dane z tabliczki znamionowej Amica:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie części odczytane z wymontowanego elementu, jeśli jest dostępne;
- zdjęcie tabliczki i zdjęcie uszkodzonego podzespołu, gdy występuje kilka podobnych wariantów.
W przypadku tej płyty szczególnie istotne są: średnica i układ stref pola, liczba oraz rozmieszczenie zacisków, moc znamionowa, rodzaj złącza, wersja modułu, kształt szyby i położenie panelu sensorowego. Identyczne złącze nie gwarantuje zgodności, a część o tej samej średnicy może mieć inną moc lub inną konfigurację obwodów.
Przed zamówieniem porównaj pełne oznaczenia z tabliczki z opisem części i potwierdź, czy element jest przeznaczony dla wariantu PBF4VQ249CFTS. Jeżeli wybierasz moduł elektroniczny, nie zakładaj z góry, że będzie wymagał programowania ani że po podłączeniu zadziała bez konfiguracji — zależy to od konkretnego numeru zespołu i wersji urządzenia.
Konserwacja i zapobieganie kolejnym uszkodzeniom
Czyść szybę po ostygnięciu, używając środków przeznaczonych do płyt ceramicznych. Przypalone zabrudzenia usuwaj skrobakiem przeznaczonym do szkła ceramicznego, bez uderzania ostrzem w powierzchnię. Nie stawiaj na płycie ciężkich przedmiotów, nie przesuwaj naczyń z ostrymi krawędziami i nie dopuszczaj do kontaktu rozgrzanego pola z tworzywem lub cukrem.
Jeżeli szkło jest pęknięte, odłącz płytę przez właściwe zabezpieczenie instalacji i nie uruchamiaj jej ponownie. Ciecz może dostać się do części pozostających pod napięciem, dlatego samo wysuszenie powierzchni nie jest wystarczającą naprawą.
FAQ
Czy brak grzania jednego pola oznacza konieczność wymiany pola grzejnego?
Nie. Przyczyną może być również nadpalone złącze, przerwany przewód, przekaźnik, moduł sterujący albo jedna ze stref pola podwójnego lub potrójnego. Pomiar odłączonego obwodu pomaga zawęzić diagnozę, ale nie ocenia całego toru sterowania.
Jaką rezystancję powinno mieć pole grzejne?
Dla pól tej klasy typowy jest odczyt rzędu kilkudziesięciu omów, lecz dokładna wartość zależy od mocy i konstrukcji obwodu. Najważniejsze jest porównanie z dokumentacją właściwego wariantu oraz rozpoznanie przerwy lub zwarcia. Pomiar wykonuj wyłącznie po odłączeniu przewodów pola od modułu.
Czy można kupić pole grzejne tylko na podstawie średnicy?
Nie. Poza średnicą znaczenie mają moc, liczba stref, sposób ich przełączania, rozmieszczenie zacisków i mocowanie. W modelu PBF4VQ249CFTS występują pola pojedyncze, podwójne i potrójne, dlatego sama średnica może prowadzić do błędnego zakupu.
Czy działający panel oznacza sprawny moduł sterujący?
Nie. Panel może reagować na dotyk, mimo że uszkodzeniu uległ przekaźnik, tor zasilania pola albo część mocy modułu. Z kolei brak reakcji może wynikać z blokady lub zabrudzenia sensorów, a nie z uszkodzenia całej elektroniki.
Jakie dane Amica przesłać przy doborze części?
Podaj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach takich jak pole grzejne, szyba lub moduł dołącz także zdjęcie starego elementu, jego oznaczenie oraz zdjęcie złączy i mocowań.
Czy pękniętą szybę można dalej używać?
Nie. Pęknięta szyba może dopuścić wilgoć do elementów elektrycznych i zwiększa ryzyko porażenia. Odłącz urządzenie od zasilania i dobierz szybę lub kompletny zespół na podstawie pełnych danych modelu i wariantu wykonania.
