1106058 - PLCG4.1ZpZtR (PGC 6511) Amica
Części do płyty gazowej Amica PLCG4.1ZpZtR (PGC 6511) dobieraj po pełnych danych z tabliczki znamionowej. Przy braku iskry, gaśnięciu płomienia lub nierównym spalaniu najpierw odróżnij zabrudzenie i nieprawidłowe ułożenie palnika od uszkodzenia iskrownika, termopary, pokrętła albo zaworu.
Oznaczenie płyty Amica PGC 6511
Opisywana kategoria dotyczy płyty gazowej Amica oznaczonej jako PLCG4.1ZpZtR (PGC 6511). Dokumentacja producenta łączy oznaczenie PLCG4.1ZpZtR z modelem PG6511S i numerem 1106126. Jednocześnie karta produktu Amica dla nazwy PGC 6511 podaje SKU 1106058. Oznacza to, że oba numery mogą występować w materiałach dotyczących tej samej rodziny urządzeń, ale nie należy traktować ich jako zamiennych identyfikatorów bez sprawdzenia tabliczki znamionowej.
Przed zamówieniem części odczytaj z urządzenia:
- model płyty;
- kod wyrobu lub SKU;
- 14-cyfrowy numer fabryczny;
- oznaczenie rodzaju gazu, jeżeli część dotyczy dysz, palnika albo zaworu;
- numer części znajdujący się na demontowanym elemencie, jeśli jest widoczny.
Samo podobieństwo płyty, nazwa handlowa PGC 6511 lub identyczne złącze nie potwierdzają zgodności. Szczególnie ważne jest rozróżnienie modelu PGC 6511 / 1106058 od modelu PG6511S / 1106126, ponieważ producent może używać różnych oznaczeń handlowych i technicznych.
Jakie części występują w tej płycie
Model PLCG4.1ZpZtR jest czteropalnikową płytą gazową o szerokości 600 mm i głębokości 520 mm. Ma szklaną powierzchnię, ruszty pod naczynia, mechaniczne pokrętła z włącznikiem iskrownika oraz zabezpieczenie przeciwwypływowe gazu. W zależności od wariantu i numeru urządzenia można szukać między innymi:
- iskrownika oraz przewodu zapłonowego;
- generatora iskry;
- termopary zabezpieczenia przeciwwypływowego;
- korony, nakrywki lub korpusu palnika;
- dyszy dopasowanej do palnika i rodzaju gazu;
- pokrętła oraz elementów mechanizmu zaworu;
- rusztu i jego podpór;
- uszczelki, przewodu przyłączeniowego albo elementów mocujących.
Nie każda część widoczna na zewnątrz jest uniwersalna. Różnice mogą dotyczyć długości przewodu, położenia palnika, średnicy dyszy, kształtu nakrywki, sposobu mocowania i wersji urządzenia.
Objaw, przyczyna i sprawdzenie
Jeden objaw nie wskazuje automatycznie jednej części. Najpierw określ, czy problem dotyczy jednego palnika, kilku palników, zapłonu, utrzymania płomienia czy samego dopływu gazu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Brak iskry na jednym palniku | zabrudzony lub uszkodzony iskrownik, przewód zapłonowy, nieprawidłowe położenie elektrody | po odłączeniu zasilania oczyść i wysusz okolice iskrownika; porównaj jego położenie z innym palnikiem | jeśli pozostałe palniki iskrzą, zacznij od iskrownika, przewodu i mocowania przy konkretnym palniku |
| Brak iskry na wszystkich palnikach | brak zasilania, generator iskry, wspólna wiązka lub zalanie układu | sprawdź zasilanie urządzenia, stan przewodu i obecność wilgoci; nie wykonuj pomiarów pod napięciem bez kwalifikacji | przy sprawnym zasilaniu potrzebna jest diagnostyka generatora i wiązki według schematu właściwego wariantu |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | termopara, jej położenie, zabrudzony palnik, niewłaściwy docisk pokrętła, zawór | sprawdź, czy płomień ogrzewa końcówkę termopary, czy korona i nakrywka są prawidłowo założone oraz czy pokrętło wciska trzpień | jeżeli czyszczenie i prawidłowe ułożenie nie pomagają, sprawdź termoparę, styk i zawór |
| Płomień jest nierówny lub żółty | zabrudzone otwory palnika, krzywo założona nakrywka, zatkana dysza, niezgodny rodzaj gazu | po wystudzeniu zdejmij elementy palnika, oczyść je i zamontuj zgodnie z kształtem prowadnic | poprawa po czyszczeniu wskazuje na zabrudzenie; brak poprawy wymaga kontroli dyszy, dopływu gazu i regulacji |
| Płomień jest zbyt słaby | zabrudzona korona lub dysza, problem z dopływem gazu, nieprawidłowa dysza | porównaj działanie z innymi palnikami i sprawdź, czy wszystkie otwory są drożne | nie wymieniaj dyszy bez potwierdzenia rodzaju gazu i konkretnego palnika |
| Pokrętło obraca się ciężko lub nie uruchamia iskry | uszkodzona gałka, zabrudzenie trzpienia, problem z mechanizmem zaworu lub włącznikiem | po odłączeniu zasilania zdejmij samo pokrętło i sprawdź jego osadzenie; nie rozbieraj zaworu bez przygotowania | jeśli problem pozostaje bez plastikowej gałki, potrzebna jest kontrola mechanizmu zaworu |
| Garnek chwieje się na ruszcie | odkształcony ruszt, brak gumowej podpory, niewłaściwe ułożenie rusztu | sprawdź wszystkie punkty podparcia i połóż ruszt na płaskiej powierzchni | dobierz ruszt po kształcie, wymiarach i układzie palników, nie tylko po szerokości płyty |
Brak iskry i wymiana iskrownika
Przed czyszczeniem lub demontażem odłącz płytę od zasilania elektrycznego, zamknij dopływ gazu, jeżeli praca dotyczy instalacji gazowej, i poczekaj na całkowite wystygnięcie palników. Zdejmij ruszt, nakrywkę i koronę palnika. Usuń tłuszcz oraz resztki jedzenia, a okolice iskrownika dokładnie wysusz.
Jeżeli problem dotyczy tylko jednego palnika, nie zaczynaj od wymiany generatora. Porównaj położenie elektrody z działającym palnikiem i sprawdź, czy przewód nie jest nadpalony, przetarty lub wypięty. Jeżeli kilka palników nie wytwarza iskry, trzeba uwzględnić generator, wspólną wiązkę albo zasilanie.
Dostęp do iskrownika zwykle wymaga wyjęcia płyty z blatu i zdjęcia dolnej osłony, ale sposób mocowania zależy od konkretnego wykonania. Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz konektory. Nie ciągnij za cienki przewód, ponieważ można wyrwać końcówkę z izolacji albo uszkodzić generator.
Po montażu sprawdź, czy iskra przeskakuje przy elektrodzie, a nie do metalowej części płyty. Jeżeli iskra nadal jest słaba lub pojawia się w niewłaściwym miejscu, sama wymiana iskrownika nie rozstrzyga sprawności generatora i przewodu.
Palnik gaśnie po puszczeniu pokrętła
Zabezpieczenie przeciwwypływowe odcina dopływ gazu, gdy płomień nie ogrzewa prawidłowo czujnika. Dlatego nie zaczynaj od zakupu zaworu. Wykonaj kolejno następujące kontrole:
- Oczyść koronę, nakrywkę i otwory płomieniowe.
- Sprawdź, czy nakrywka leży równo i czy płomień dociera do końcówki termopary.
- Upewnij się, że pokrętło po wciśnięciu pozostaje w prawidłowej pozycji i nie jest pęknięte.
- Porównaj zachowanie z innym palnikiem.
- Dopiero potem rozważ termoparę, styk zaworu albo sam zawór.
Termopara może być sprawdzana przez kontrolę ciągłości przewodu oraz pomiar napięcia generowanego po ogrzaniu, ale zwykły pomiar ciągłości nie potwierdza prawidłowego działania w temperaturze pracy. Wynik zależy od rodzaju termopary, temperatury, jakości styku i sposobu podłączenia. Nie stosuj jednej uniwersalnej wartości dla wszystkich płyt Amica.
Jeżeli pomiar lub zamiana elementu wskazuje na termoparę, wymień ją na część o właściwej długości, końcówce i sposobie mocowania. Jeżeli objaw pozostaje przy tym samym zaworze, trzeba sprawdzić styk termopary, mechanizm docisku oraz zawór.
Dostęp do termopary i zaworu wymaga zwykle zdjęcia pokręteł, wyjęcia płyty z blatu i demontażu dolnej osłony. Prace przy połączeniach gazowych oraz kontrolę szczelności może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami. Nie wolno omijać zabezpieczenia, trwale mostkować termopary ani sprawdzać szczelności płomieniem.

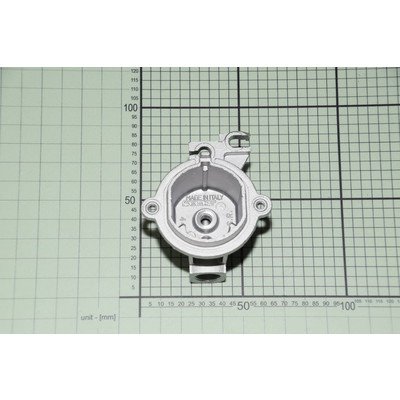

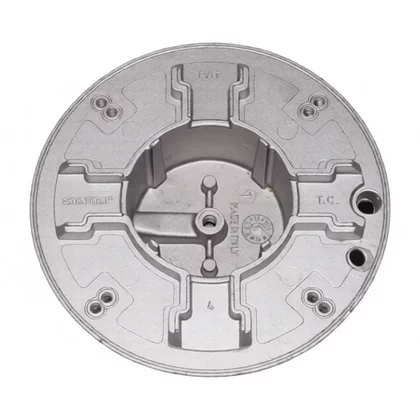

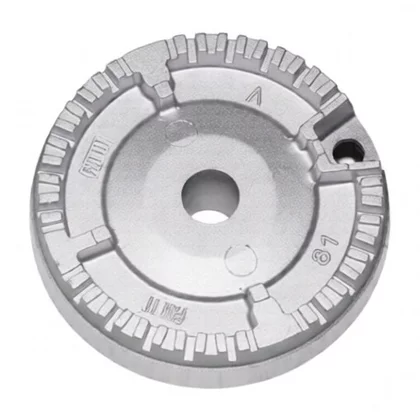

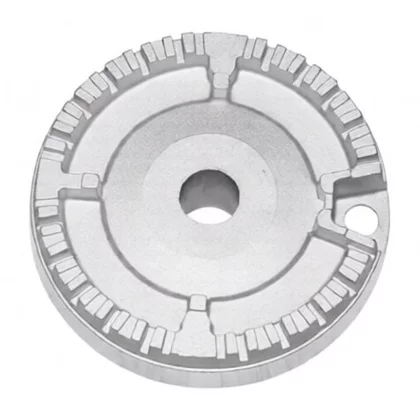

Nierówny płomień, korona i dysza
Elementy palnika muszą być czyste i prawidłowo ułożone. Krzywo założona nakrywka może powodować opóźniony zapłon, nierówny płomień albo jego odrywanie. Po wystudzeniu zdejmij nakrywkę i koronę, oczyść otwory zgodnie z instrukcją producenta, wysusz części i zamontuj je bez używania siły.
Dysza nie jest częścią uniwersalną. Jej średnica zależy od rodzaju gazu i konkretnego palnika. Dokumentacja tej rodziny urządzeń przewiduje różne konfiguracje dla gazu ziemnego i gazu płynnego, dlatego nie wolno montować dyszy tylko dlatego, że pasuje gwintem. Przezbrojenie płyty na inny rodzaj gazu oraz regulację zaworów może wykonać wyłącznie uprawniony instalator.
Nie rozwiercaj otworów dyszy i nie używaj drutu, który może powiększyć kanał lub pozostawić opiłki. Jeżeli po czyszczeniu jeden palnik nadal działa nieprawidłowo, sprawdź zgodność dyszy, korpusu palnika i rodzaju gazu z danymi konkretnego urządzenia.
Ruszt, nakrywka i pokrętło
Części zewnętrzne można zwykle zdemontować po wystudzeniu płyty bez wyjmowania jej z blatu. Przed zakupem zmierz element i sprawdź:
- kształt oraz średnicę nakrywki;
- położenie i wielkość palnika;
- punkty podparcia rusztu;
- obecność gumowych stopek;
- średnicę oraz sposób osadzenia pokrętła;
- kolor i kształt wskaźnika na pokrętle.
W modelu PGC 6511 występują palniki o różnych mocach i wymiarach, dlatego nakrywka z palnika małego, średniego oraz dużego nie musi być zamienna. Także ruszt o podobnej szerokości może mieć inne punkty podparcia i powodować niestabilność naczyń.
Dostęp do części i bezpieczeństwo naprawy
Przy częściach elektrycznych przed rozpoczęciem pracy odłącz wtyczkę lub inne zasilanie zgodnie z instalacją urządzenia. Przy częściach gazowych zamknij zawór odcinający. Nie wystarczy samo wyjęcie wtyczki, jeśli praca obejmuje przewody gazowe lub elementy, w których może pozostać ciśnienie.
Typowy dostęp do iskrownika, generatora, termopary i zaworu obejmuje wyjęcie płyty z blatu oraz zdjęcie dolnej osłony. Konkretna kolejność, liczba mocowań i sposób uszczelnienia mogą być różne, dlatego nie przenoś instrukcji z innego modelu bez porównania konstrukcji.
Po montażu sprawdź:
- poprawne osadzenie palników i nakrywek;
- zapłon każdego palnika;
- stabilność płomienia na małej i dużej mocy;
- działanie zabezpieczenia przeciwwypływowego;
- stabilność rusztów;
- brak uszkodzeń przewodów i izolacji.
Opisane czynności przy zaworach, dyszach, przewodach gazowych i kontroli szczelności wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwą część Amica
Dobieraj część na podstawie pełnych danych urządzenia i zgodności katalogowej, a nie wyłącznie po zdjęciu. Dla Amica podaj:
- model;
- kod wyrobu lub SKU;
- 14-cyfrowy numer fabryczny;
- rodzaj gazu;
- oznaczenie części z oryginalnego elementu;
- wymiary, długość przewodu i sposób mocowania, jeśli część jest mechaniczna lub elektryczna.
W przypadku tej kategorii ważne jest potwierdzenie, czy tabliczka wskazuje PGC 6511 z kodem 1106058, czy PG6511S z kodem 1106126. Nie deklaruj zgodności wyłącznie na podstawie skróconego modelu, nazwy handlowej albo identycznego złącza.
Najbezpieczniejszym następnym krokiem jest odczytanie całej tabliczki znamionowej i porównanie jej z oznaczeniem na części. Przy wątpliwościach przygotuj zdjęcie tabliczki oraz zdjęcie uszkodzonego elementu z widocznym mocowaniem i przewodami.
FAQ
Czy PGC 6511 i PG6511S to ten sam model?
Oznaczenia dotyczą tej samej rodziny płyty PLCG4.1ZpZtR, ale materiały producenta rozróżniają kod 1106058 dla PGC 6511 i kod 1106126 dla PG6511S. Przy zakupie części trzeba potwierdzić oznaczenie zapisane na tabliczce konkretnego urządzenia.
Czy brak iskry oznacza uszkodzony generator?
Nie. Jeżeli nie działa jeden palnik, przyczyną może być iskrownik, przewód, zabrudzenie albo nieprawidłowe położenie elektrody. Gdy problem dotyczy kilku palników, dopiero wtedy warto sprawdzać generator, wspólną wiązkę i zasilanie.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Możliwa jest niesprawna lub źle ustawiona termopara, zabrudzenie palnika, problem z dociskiem pokrętła, styk zaworu albo sam zawór. Najpierw oczyść palnik i sprawdź, czy płomień ogrzewa końcówkę termopary.
Czy każda termopara o tej samej długości będzie pasować?
Nie. Oprócz długości liczy się rodzaj końcówki, sposób mocowania i zgodność z zaworem. Dobieraj ją po pełnych danych płyty oraz oznaczeniu oryginalnego elementu.
Czy dysza z innego palnika będzie pasować?
Nie należy tego zakładać. Dysze różnią się średnicą zależnie od rodzaju gazu i mocy palnika. Nieprawidłowa dysza może powodować nierówny płomień i niebezpieczne spalanie.
Jakie dane podać przy doborze części do Amica?
Podaj model, kod wyrobu lub SKU oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Do identyfikacji elementu przydatne są także jego zdjęcie, długość, sposób mocowania i oznaczenie nadrukowane na części.
