20758 - PMG4.0ZpZtR mod.PG6210A GZ50 kuch.gazowa
Części do płyty gazowej Amica PG6210A, typ PMG4.0ZpZtR i kod 20758, obejmują między innymi elementy palników, zapalacza, zabezpieczenia przeciwwypływowego, sterowania i obudowy. Przed zakupem ustal, czy problem powoduje zabrudzenie lub nieprawidłowe złożenie palnika, iskrownik, termopara czy zawór. Zgodność części potwierdzaj po pełnych danych z tabliczki znamionowej.
Części do płyty gazowej Amica PG6210A — od objawu do właściwego elementu
W modelu Amica PG6210A, typ PMG4.0ZpZtR, kod wyrobu 20758, współpracują ze sobą dwa układy: gazowy oraz elektryczny zapalacz. Dlatego brak zapłonu nie musi oznaczać uszkodzenia iskrownika, a gaśnięcie palnika po zwolnieniu pokrętła nie przesądza jeszcze o konieczności wymiany termopary.
Przed demontażem warto sprawdzić, czy problem dotyczy jednego palnika, kilku pól czy całej płyty. Porównanie zachowania palników zwykle pozwala zawęzić obszar poszukiwań bez wymieniania kolejnych podzespołów na próbę.
Typowe objawy i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Palnik nie zapala się, ale słychać cykanie | mokry lub zabrudzony iskrownik, iskra uciekająca na obudowę, źle ułożona korona albo kołpak, niedrożne otwory płomieniowe | po ostygnięciu zdejmij kołpak i koronę, oczyść je, dokładnie wysusz i załóż we właściwym położeniu; obserwuj, gdzie przeskakuje iskra | iskra powinna dochodzić do prawidłowo złożonego palnika; wynik próby przy rozebranym palniku może być mylący |
| Nie ma cykania ani iskry na żadnym palniku | brak zasilania, niesprawny zespół łączników pod pokrętłami, generator zapalacza lub jego połączenia | sprawdź gniazdo i zabezpieczenie obwodu; dalsze pomiary wykonuje się po odłączeniu zasilania i uzyskaniu dostępu do wnętrza | brak zasilania wyklucza ocenę generatora; sprawne zasilanie nie dowodzi jeszcze sprawności łączników i wyjść generatora |
| Iskrzy tylko część palników | uszkodzony iskrownik lub przewód, przebicie do obudowy, niewłaściwy montaż elementów palnika, pojedyncze uszkodzenie wyjścia generatora | porównaj wygląd elektrod i miejsce przeskoku iskry; sprawdź próbę po pełnym złożeniu koron i kołpaków | wymiana generatora nie jest pierwszym krokiem, gdy pozostałe wyjścia działają, a iskra ucieka przy jednym palniku |
| Palnik pali się tylko przy wciśniętym pokrętle | termopara nie jest ogrzewana płomieniem, zabrudzenie elementów palnika, ograniczony skok pokrętła, słabe połączenie termopary albo niesprawny zawór | sprawdź ułożenie korony, przebieg płomienia wokół końcówki termopary oraz czy pokrętło nie opiera się o panel przed pełnym wciśnięciem mechanizmu | jeżeli płomień prawidłowo ogrzewa czujnik, a dłuższe przytrzymanie nie pomaga, trzeba zbadać termoparę, jej połączenie i zawór |
| Palnik gaśnie przy zmniejszaniu płomienia | zabrudzone otwory, nieprawidłowo założony lub zdeformowany element palnika, niedrożna dysza, niewłaściwa regulacja płomienia oszczędnego | porównaj równomierność płomienia na pełnej i małej mocy; sprawdź czystość i osadzenie korony oraz kołpaka | stabilna praca na dużym płomieniu nie potwierdza poprawnej regulacji małego płomienia; regulację zaworu powinien wykonać uprawniony instalator |
| Płomień jest żółty, kopci lub odrywa się od palnika | zabrudzenie, mokry albo źle złożony palnik, uszkodzona korona, nieodpowiednia dysza lub nieprawidłowa mieszanka gazu z powietrzem | wyczyść i wysusz zdejmowane elementy; sprawdź, czy korona i kołpak nie są odkształcone i leżą równo | utrzymujący się żółty lub odrywający płomień wymaga kontroli urządzenia, rodzaju gazu, dysz i regulacji przez osobę z uprawnieniami |
Gdy palnik nie zapala się z iskrownika
Najpierw odróżnij brak iskry od sytuacji, w której iskra występuje, lecz nie trafia we właściwe miejsce. Po zalaniu płyty wilgoć i osad mogą utworzyć drogę upływu do metalowej obudowy. Generator wtedy cyka, ale wyładowanie pojawia się obok elektrody albo jest słabo widoczne.
Próbę wykonuj dopiero po poprawnym założeniu korony i kołpaka. Metalowe elementy palnika uczestniczą w tworzeniu drogi wyładowania, dlatego test przy częściowo rozebranej płycie może błędnie sugerować awarię nowego iskrownika lub generatora.
Jeżeli jeden palnik nie zapala się, a pozostałe działają:
- Poczekaj, aż płyta ostygnie, i odłącz ją od zasilania elektrycznego.
- Zdejmij ruszt, kołpak oraz koronę problematycznego palnika.
- Usuń tłuszcz i resztki potraw z otworów płomieniowych, nie zmieniając ich średnicy.
- Oczyść ceramiczną część iskrownika i jego metalową końcówkę, nie wyginając elektrody.
- Dokładnie wysusz części i złóż palnik w prawidłowym położeniu.
- Dopiero wtedy sprawdź, czy iskra przeskakuje pomiędzy elektrodą a palnikiem.
Nie szlifuj ceramiki iskrownika i nie skracaj szczeliny przez przypadkowe wyginanie elektrody. Pęknięta izolacja lub przewód przebijający do obudowy kwalifikują element do wymiany.
Palnik gaśnie po puszczeniu pokrętła
W tej płycie termopara współpracuje z zabezpieczeniem w zaworze gazowym. Płomień ogrzewa końcówkę termopary, a wytworzony sygnał umożliwia podtrzymanie otwarcia zaworu. Po zgaśnięciu płomienia dopływ gazu powinien zostać odcięty.
Przy takim objawie sprawdzaj kolejno:
- czy korona i kołpak są czyste oraz właściwie ułożone;
- czy płomień obejmuje końcówkę termopary, zamiast omijać ją wskutek niedrożnych otworów;
- czy końcówka termopary nie jest przesunięta, przepalona lub silnie zabrudzona;
- czy pokrętło pozwala wcisnąć trzpień zaworu do pełnego położenia;
- czy połączenie termopary z zaworem jest stabilne;
- czy zabezpieczenie znajdujące się w zaworze utrzymuje dopływ gazu.
Samo sprawdzenie ciągłości przewodu termopary nie potwierdza jej sprawności w warunkach pracy. Element może zachowywać ciągłość, lecz wytwarzać zbyt słaby sygnał po ogrzaniu. Między modelami występują również termopary o różnych długościach i zakończeniach, więc nie należy dobierać ich wyłącznie według wyglądu.
Jeżeli zdjęcie pokrętła zmienia zachowanie mechanizmu, przyczyną może być ograniczony skok trzpienia, a nie sama termopara. Nie stosuj przypadkowych wypełniaczy ani luźnych podkładek. Regulacja pokrętła i zabezpieczenie elementów na trzpieniu muszą odpowiadać konstrukcji płyty i powinny zostać wykonane przez osobę znającą układ gazowy.
Słaby lub nierówny płomień
Zabrudzenie korony nie jest tym samym co zatkanie dyszy. Korona rozprowadza mieszankę przez otwory płomieniowe, natomiast dysza dozuje gaz przed jego zmieszaniem z powietrzem. Jeżeli po prawidłowym umyciu, wysuszeniu i ułożeniu elementów płomień nadal jest znacznie słabszy tylko na jednym polu, podejrzenie przesuwa się w stronę dyszy, korpusu palnika albo zaworu.
Do czyszczenia otworów palnika nie używaj narzędzi, które mogą je rozwiercić. Szczególnie niebezpieczne jest powiększanie otworu dyszy — zmienia ono przepływ gazu i warunki spalania. Dysze dobiera się do rodzaju gazu oraz konkretnego palnika. Oznaczenie GZ50 w nazwie urządzenia wskazuje wersję przeznaczoną do określonego gazu ziemnego; nie oznacza zgodności z dyszami do gazu płynnego 28–30/37 mbar.
Wymiana dysz, przezbrojenie na inny rodzaj gazu, regulacja małego płomienia oraz każda ingerencja w zawory i przewody gazowe wymagają odpowiednich kwalifikacji, uprawnień i kontroli szczelności. Szczelności nie wolno sprawdzać płomieniem.
Jak uzyskać dostęp do podzespołów
W konstrukcjach typu PMG4.0ZpZtR dostęp do iskrowników, termopar, zespołu łączników i zaworów uzyskuje się od góry po zdjęciu elementów palników, pokręteł oraz mocowań płyty podpalnikowej. Dokładne rozmieszczenie wkrętów może zależeć od wykonania urządzenia, dlatego nie należy podważać blachy, dopóki wszystkie mocowania nie zostaną odnalezione.
Przed rozpoczęciem prac trzeba zamknąć dopływ gazu, odłączyć zasilanie elektryczne i poczekać na wystygnięcie urządzenia. Górną płytę należy unosić ostrożnie, ponieważ pod nią znajdują się przewody zapalacza oraz zamocowane przy palnikach termopary. Jeżeli sposób zabudowy wymaga rozłączenia przyłącza gazowego, dalsze prace musi wykonać uprawniony instalator.
Po wymianie elementu trzeba odtworzyć prowadzenie przewodów, założyć wszystkie osłony, prawidłowo ułożyć korony i kołpaki, a następnie sprawdzić zapłon oraz stabilność płomienia każdego palnika. Po pracach przy armaturze gazowej niezbędna jest profesjonalna kontrola szczelności.
Jak dobrać część do Amica PG6210A
Podstawowym identyfikatorem tej płyty jest kod wyrobu 20758, ale przy zamówieniu warto odczytać komplet danych z tabliczki znamionowej:
- model: PG6210A;
- typ: PMG4.0ZpZtR;
- kod wyrobu: 20758;
- pełny, 14-cyfrowy numer fabryczny.
Tabliczka płyty gazowej zwykle znajduje się na spodzie urządzenia. Jeżeli płyta jest zabudowana, dane mogą być również zachowane na dokumentach urządzenia. Samo oznaczenie PG6210A lub podobieństwo zdjęcia nie wystarcza do bezpiecznego doboru każdej części.
Przy porównywaniu elementów zwróć uwagę na:
- termoparę — długość, końcówkę przy zaworze, mocowanie przy palniku i numer części;
- iskrownik — długość przewodu, wysokość elektrody, izolator i sposób mocowania;
- dyszę — rodzaj gazu, przypisanie do wielkości palnika i oznaczenie korpusu palnika;
- koronę oraz kołpak — średnicę, profil, punkty ustalające i system palnika;
- pokrętło — kształt gniazda trzpienia, głębokość osadzenia i oznaczenia;

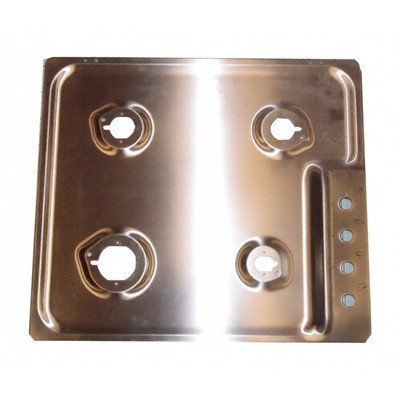

- ruszt lub płytę roboczą — wymiary, rozstaw podpór i wariant wykończenia.
W przypadku wątpliwości przygotuj zdjęcie tabliczki znamionowej oraz starej części z widocznym oznaczeniem i mocowaniami. Pozwala to potwierdzić wariant bez zgadywania na podstawie samej nazwy handlowej.
Co zrobić, gdy czuć gaz
Nie uruchamiaj płyty w celu szukania miejsca wycieku. Zamknij kurki palników oraz zawór odcinający instalację, otwórz okna i opuść pomieszczenie. Nie używaj otwartego ognia, telefonu ani przełączników elektrycznych w zagrożonym pomieszczeniu. Z bezpiecznego miejsca powiadom Pogotowie Gazowe pod numerem 992, a w sytuacji bezpośredniego zagrożenia również numer 112.
FAQ — części do Amica PG6210A 20758
Czy palnik gasnący po puszczeniu pokrętła oznacza uszkodzoną termoparę?
Termopara jest jedną z możliwych przyczyn, ale podobny objaw powodują zabrudzone lub źle ułożone elementy palnika, płomień nieogrzewający czujnika, ograniczony skok pokrętła, słabe połączenie termopary albo uszkodzenie zabezpieczenia w zaworze.
Dlaczego iskrownik cyka, ale nie zapala gazu?
Iskra może przeskakiwać do obudowy, elektroda może być mokra lub zabrudzona, a korona i kołpak mogą być nieprawidłowo złożone. Najpierw wyczyść, wysusz i kompletnie złóż palnik. Dopiero potem oceniaj iskrownik, przewód i generator.
Czy można oczyścić dyszę igłą?
Nie należy używać stalowej igły ani rozwiercać otworu. Zmiana średnicy dyszy wpływa na ilość podawanego gazu i spalanie. Jeśli czyszczenie wymaga wykręcenia dyszy lub ingerencji w układ gazowy, czynność powinien wykonać uprawniony instalator.
Czy dysze 28–30/37 mbar pasują do wersji GZ50?
Nie na podstawie samego gwintu lub wyglądu. Oznaczenia 28–30/37 mbar dotyczą zwykle gazu płynnego, natomiast urządzenie opisane jako GZ50 jest wariantem na gaz ziemny. Przezbrojenie wymaga właściwego kompletu dysz, regulacji i kontroli przez uprawnioną osobę.
Czy do doboru wystarczy model PG6210A?
Najpewniejszy dobór wymaga modelu PG6210A, typu PMG4.0ZpZtR, kodu wyrobu 20758 oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej. Podobne modele mogą mieć inne długości przewodów, mocowania lub wersje palników.
Czy po wymianie iskrownika można sprawdzać go przy zdjętej koronie palnika?
Taka próba może prowadzić do błędnego wniosku. Położenie metalowych elementów palnika wpływa na drogę iskry, dlatego ocenę zapłonu wykonuje się po poprawnym złożeniu korony i kołpaka, z zachowaniem zasad bezpieczeństwa.
