20939 - PAG4.1ZpZtAS GZ50 płyta gazowa
Części do płyty gazowej Amica PAG4.1ZpZtAS GZ50 o kodzie wyrobu 20939 obejmują elementy palników, zapłonu, zabezpieczenia płomienia i sterowania. Gdy palnik nie zapala, gaśnie po zwolnieniu pokrętła albo pali nierówno, najpierw sprawdź ułożenie i czystość jego części. Podzespół dobieraj po modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym.
Części do płyty Amica PAG4.1ZpZtAS GZ50 20939
PAG4.1ZpZtAS jest czteropalnikową płytą gazową z palnikiem WOK, zapalaczem uruchamianym pokrętłem oraz zabezpieczeniem przeciwwypływowym. Poszczególne części pełnią różne funkcje: iskrownik inicjuje zapłon, termopara współpracuje z zabezpieczeniem zaworu, dysza dozuje gaz, a korpus, korona i nakrywka rozprowadzają mieszankę wokół palnika. Ruszty i pokrętła są elementami mechanicznymi, ale ich właściwy wariant również ma znaczenie dla bezpiecznej obsługi.
Oznaczenie modelu nie wystarcza jednak do zakupu każdej części. W obrębie podobnych płyt występują różne długości termopar, wykonania palników, zawory, iskrowniki oraz dysze przeznaczone do określonego gazu i ciśnienia. Dlatego zgodność należy potwierdzać katalogowo dla kodu wyrobu 20939, a w razie wątpliwości także dla 14-cyfrowego numeru fabrycznego.
Objaw nie wskazuje automatycznie jednej uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Palnik nie zapala, ale słychać cykanie | Mokry lub zatłuszczony iskrownik, źle ułożona nakrywka albo korona, niedrożne otwory płomieniowe, iskra uciekająca poza palnik | Po wystygnięciu zdjąć ruszt i ruchome części palnika, oczyścić je, dokładnie wysuszyć i prawidłowo ułożyć | Poprawa po złożeniu wskazuje na problem eksploatacyjny, a nie na uszkodzenie generatora iskry |
| Jeden iskrownik nie daje prawidłowej iskry | Pęknięta ceramika elektrody, uszkodzony przewód, niewłaściwa pozycja iskrownika lub przebicie do obudowy | Obserwować miejsce przeskoku iskry przy kompletnie złożonym palniku | Iskra widoczna przy rozłożonym palniku nie potwierdza prawidłowego zapłonu po montażu |
| Żaden palnik nie daje iskry | Brak zasilania płyty, problem z włącznikiem zapalacza, okablowaniem albo generatorem iskry | Sprawdzić zasilanie i ustalić, czy podczas wciskania któregokolwiek pokrętła występuje charakterystyczne cykanie | Brak działania wszystkich elektrod kieruje diagnostykę w stronę elementu wspólnego, nie czterech niezależnych iskrowników |
| Palnik gaśnie po puszczeniu pokrętła | Zbyt krótkie przytrzymanie pokrętła, źle ogrzewana lub zabrudzona termopara, jej uszkodzenie, słaby styk przy zaworze, problem z mechanizmem pokrętła albo zaworem | Zapalać na dużym płomieniu i przytrzymać pokrętło około 10 sekund; sprawdzić, czy płomień obejmuje końcówkę termopary | Jeżeli tylko jeden palnik nadal gaśnie, należy diagnozować jego termoparę, połączenie, skok pokrętła i zawór, zamiast od razu wymieniać cały zespół |
| Płomień jest nierówny, żółty lub kopci | Wilgoć, zabrudzone otwory, przekrzywiona nakrywka, niewłaściwa dysza, zły rodzaj gazu lub problem z instalacją | Oczyścić i wysuszyć palnik, sprawdzić osadzenie jego części oraz dane gazu na tabliczce | Brak poprawy po czyszczeniu wymaga kontroli dyszy, ciśnienia i jakości spalania przez osobę z uprawnieniami |
| Jeden palnik jest wyraźnie słabszy | Niedrożny palnik lub dysza, niewłaściwa nakrywka, uszkodzony zawór albo nieprawidłowa regulacja płomienia oszczędnego | Porównać wygląd płomienia na dużym i małym ustawieniu oraz drożność dostępnych otworów palnika | Jeśli słabe są wszystkie palniki, przyczyny należy szukać także w zasilaniu gazem, reduktorze lub instalacji |
Palnik nie zapala mimo iskry
Najpierw upewnij się, że palnik jest kompletnie złożony. Korona i nakrywka muszą leżeć równo w przewidzianych gniazdach. Przesunięcie nakrywki może sprawić, że gaz nie dociera w odpowiedniej ilości do strefy iskrownika, mimo że sama iskra jest widoczna. Taki objaw łatwo pomylić z awarią elektrody lub generatora.
Po zalaniu płyty należy poczekać na jej wystygnięcie, zdjąć ruchome elementy i dokładnie je wysuszyć. Wilgoć przy elektrodzie może powodować przeskok iskry w niewłaściwym miejscu, a woda w elementach palnika utrudniać przepływ gazu. Otwory płomieniowe można oczyścić bez zmieniania ich średnicy. Nie należy rozwiercać dyszy ani przepychać jej stalowym drutem, ponieważ powiększenie skalibrowanego otworu zmienia ilość podawanego gazu.
Jeżeli cykanie słychać, ale iskra przeskakuje do metalowej obudowy albo pojawia się na pękniętej ceramice, podejrzany jest iskrownik lub jego przewód. Sprawdzenie powinno odbywać się przy prawidłowo zamontowanych częściach palnika, ponieważ dopiero wtedy występują rzeczywiste warunki pracy układu zapłonowego.
Palnik gaśnie po zwolnieniu pokrętła
Wersja Zt wykorzystuje zabezpieczenie odcinające dopływ gazu po zaniku płomienia. Podczas zapalania pokrętło należy wcisnąć do oporu, ustawić duży płomień i przytrzymać po zapłonie około 10 sekund. Zwolnienie go natychmiast po pojawieniu się ognia może zostać błędnie uznane za awarię.
Jeżeli prawidłowo zapalony palnik nadal gaśnie, sprawdź kolejno:
- Czy korona płomienia jest pełna i ogrzewa końcówkę termopary.
- Czy końcówka termopary nie jest pokryta tłustym osadem i nie została mechanicznie odsunięta od płomienia.
- Czy pokrętło może zostać wciśnięte do właściwej głębokości i nie opiera się przedwcześnie o panel.
- Czy problem dotyczy tylko jednego palnika, czy wszystkich.
- Czy po sprawdzeniu termopary pozostaje podejrzenie jej połączenia z zabezpieczeniem lub samego zaworu.
Objaw nie stanowi sam w sobie dowodu uszkodzenia termopary. Podobny efekt może wywołać zbyt mały płomień, brak kontaktu na jej połączeniu, ograniczony skok pokrętła lub niesprawny elektromagnes zaworu. Wymiana termopary na próbę może więc nie rozwiązać problemu.
Pomiar termopary – zakres dla serwisanta
Termopara wytwarza niewielkie napięcie po ogrzaniu końcówki. Technik może odłączyć ją od zaworu i obserwować miernikiem ustawionym na napięcie stałe w zakresie miliwoltów, czy podczas kontrolowanego ogrzewania pojawia się stabilny, rosnący sygnał. Brak napięcia, zaniki podczas poruszania przewodem lub niestabilny odczyt wskazują na uszkodzenie termopary albo jej połączenia.
Taki pomiar ma ograniczenia: poprawne napięcie bez obciążenia nie potwierdza sprawności elektromagnesu zaworu, mechanizmu kurka ani zachowania układu po rozgrzaniu. Nie należy też przyjmować jednej wartości napięcia jako uniwersalnej dla wszystkich termopar.
Pomiar z użyciem płomienia, demontaż połączeń gazowych i diagnozowanie zaworu są czynnościami serwisowymi. Wymagają kwalifikacji, odpowiednich uprawnień, doświadczenia i narzędzi; nie są przeznaczone dla osoby bez przygotowania.
Nierówny lub żółty płomień
Prawidłowy płomień powinien być jasnoniebieski, mieć wyraźny wewnętrzny stożek i równomiernie obejmować koronę. Pojedyncze krótkie żółte przebłyski mogą wystąpić wskutek chwilowego zanieczyszczenia, ale długi żółty, kopcący albo odrywający się płomień wymaga kontroli.
Jeżeli problem pojawił się po myciu lub wykipieniu potrawy, zacznij od oczyszczenia, wysuszenia i ponownego ułożenia korony oraz nakrywki. Gdy objaw dotyczy tylko jednego palnika, bardziej prawdopodobne są zabrudzenie, niewłaściwy element palnika albo jego dysza. Gdy podobnie pracują wszystkie palniki, trzeba uwzględnić rodzaj i ciśnienie gazu, reduktor oraz instalację.
Palnik WOK ma inną konstrukcję niż palnik mały lub średni i może wykorzystywać oddzielne elementy dla poszczególnych sekcji płomienia. Dysz WOK nie wolno zastępować podobnie wyglądającymi dyszami z innego palnika. Średnica otworu, wykonanie i przeznaczenie dla konkretnego gazu muszą być zgodne z dokumentacją urządzenia.
Co można zdjąć bez otwierania układu gazowego?
Po zamknięciu kurków, odłączeniu zasilania elektrycznego i całkowitym wystygnięciu płyty użytkownik może zdjąć ruszty oraz ruchome nakrywki i korony palników. Pozwala to sprawdzić pęknięcia, odkształcenia, zapchanie otworów, korozję i poprawność osadzenia. Elementy po umyciu muszą zostać dokładnie wysuszone.
Pokrętło można zdjąć do oględzin, jeżeli jest osadzone wciskowo, ale nie należy obracać trzpienia narzędziami ani samodzielnie regulować zaworu. Pęknięte gniazdo pokrętła może powodować luz, brak precyzyjnej regulacji albo niewystarczające wciskanie trzpienia.
Dostęp do termopar, przewodów zapłonowych, generatora, korpusów i zaworów zwykle wymaga otwarcia płyty, a czasem wyjęcia jej z blatu. Konstrukcja mocowań może zależeć od daty produkcji. Jeśli konieczne jest odłączenie przyłącza gazowego, ponowne podłączenie oraz kontrolę szczelności musi wykonać uprawniony instalator.
Po pracy przy układzie gazowym należy sprawdzić szczelność właściwą metodą kontrolną, jakość płomienia na wszystkich palnikach, działanie regulacji od dużego do małego płomienia oraz odcięcie gazu po zgaśnięciu ognia. Szczelności nigdy nie sprawdza się płomieniem.
Jak dobrać część do Amica PAG4.1ZpZtAS?
Przygotuj z tabliczki znamionowej:
- pełny model PAG4.1ZpZtAS GZ50,
- kod wyrobu 20939,
- pełny 14-cyfrowy numer fabryczny.
Tabliczka płyty do zabudowy może być dostępna od spodu urządzenia albo udokumentowana na karcie gwarancyjnej. Jeżeli jej odczyt wymaga wyjęcia płyty i naruszenia przyłącza gazowego, nie wykonuj tego samodzielnie.
Następnie porównaj cechy właściwe dla poszukiwanej części:
- termopara – długość, zakończenia, sposób mocowania i palnik, przy którym pracuje;
- iskrownik – długość przewodu, kształt elektrody, mocowanie i złącze;
- dysza – rodzaj gazu, ciśnienie, kalibracja oraz palnik mały, średni lub WOK;
- korpus i elementy palnika – producent wykonania, średnica, rozmieszczenie otworów i pozycja iskrownika oraz termopary;
- ruszt – strona montażu, wymiary, liczba punktów podparcia i rozstaw odbojników;
- pokrętło – profil i długość gniazda trzpienia, oznaczenia oraz głębokość osadzenia;

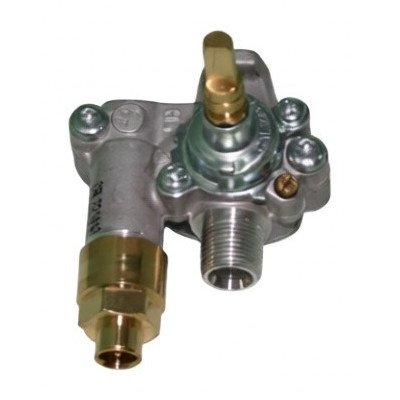

- zawór – przeznaczenie dla danego palnika, typ zabezpieczenia i zgodność katalogowa z konkretnym wykonaniem płyty.
Nie dobieraj części wyłącznie po fotografii. Dwie dysze mogą mieć identyczny gwint, ale inne dawkowanie gazu, a podobne termopary mogą różnić się długością i zakończeniem. Jeśli tabliczka wskazuje inne oznaczenie niż nazwa tej kategorii, przejdź do kategorii płyt gazowych Amica o szerokości 60–90 cm i szukaj części według rzeczywistego kodu wyrobu.
FAQ – części i naprawa płyty Amica PAG4.1ZpZtAS
Czy gaśnięcie palnika oznacza uszkodzoną termoparę?
Nie zawsze. Najpierw trzeba wykluczyć zbyt krótkie przytrzymanie pokrętła, zabrudzenie termopary, niepełny płomień, niewłaściwe ułożenie palnika oraz ograniczony skok pokrętła. Jeśli te elementy są prawidłowe, serwisant sprawdza termoparę, jej połączenie i zabezpieczenie zaworu.
Dlaczego iskrownik cyka, ale gaz się nie zapala?
Iskra może przeskakiwać poza właściwym miejscem albo gaz może nie docierać do niej przez zabrudzone otwory, wilgoć lub źle osadzoną koronę. Obserwację zapłonu należy prowadzić dopiero po kompletnym złożeniu palnika.
Czy dyszę można przeczyścić igłą?
Nie należy używać stalowej igły ani rozwiercać otworu. Nawet niewielkie powiększenie dyszy zmienia przepływ gazu i warunki spalania. Producent dopuszcza delikatne czyszczenie bez zmiany kalibracji, między innymi cienkim drutem miedzianym.
Czy dysze do gazu ziemnego i gazu z butli są wymienne?
Nie. Dysza musi odpowiadać rodzajowi gazu, ciśnieniu oraz mocy konkretnego palnika. Przezbrojenie płyty, regulację i sprawdzenie szczelności powinien przeprowadzić uprawniony instalator. Nie wolno kupować kompletu wyłącznie na podstawie podobnego gwintu.
Dlaczego po umyciu palnik źle się zapala?
Najczęstszą przyczyną jest wilgoć w otworach palnika lub przy iskrowniku, ewentualnie nieprawidłowe ułożenie korony i nakrywki. Wszystkie elementy powinny być całkowicie suche i równo osadzone przed ponowną próbą.
Jakie dane są potrzebne do zamówienia części?
Dla urządzenia Amica potrzebne są model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. Przy elementach palnika warto dodatkowo przesłać zdjęcie starej części i jej oznaczeń, ale fotografia nie zastępuje potwierdzenia zgodności katalogowej.
