20960 - PAG5.01ZpZsAR GZ50 płyta gazowa
Części do płyty gazowej Amica PAG5.01ZpZsAR GZ50 obejmują elementy palników, zapłonu, dopływu gazu, sterowania i mocowania. Jeśli palnik nie zapala się, gaśnie po puszczeniu pokrętła albo ma nierówny płomień, najpierw rozróżnij zabrudzenie i niewłaściwe ułożenie elementów od uszkodzenia części. Dobieraj ją po pełnych danych z tabliczki znamionowej, nie tylko po wyglądzie.
Jak rozpoznać właściwy zakres części
Płyta Amica PAG5.01ZpZsAR GZ50 jest urządzeniem gazowym, w którym współpracują palniki, korony i nakrywki, dysze, iskrowniki, przewody zapłonowe, termopary, zawory gazowe, pokrętła oraz elementy mocujące. Usterka jednego z tych podzespołów może wyglądać podobnie do awarii innego, dlatego sama obserwacja płomienia nie zawsze wystarcza do wskazania części.
Oznaczenie GZ50 odnosi się do wersji przystosowanej do gazu ziemnego G20 o ciśnieniu określonym dla danego urządzenia. Nie należy dobierać dysz lub elementów układu gazowego bez sprawdzenia informacji na tabliczce znamionowej i w dokumentacji właściwej dla konkretnego wariantu.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić bez demontażu układu gazowego | Interpretacja i następny krok |
| Nie działa zapłon na wszystkich palnikach | Brak zasilania, uszkodzony generator iskry, wspólny włącznik w pokrętle lub przewód zasilający | Czy urządzenie ma zasilanie i czy po wciśnięciu pokrętła słychać charakterystyczne cykanie | Brak cykania na wszystkich polach kieruje diagnostykę do wspólnego obwodu zapłonu. Nie oznacza automatycznie uszkodzenia wszystkich iskrowników |
| Słychać cykanie, ale jeden palnik nie iskrzy | Wilgoć, zabrudzony lub pęknięty iskrownik, uszkodzony przewód albo nieprawidłowa pozycja elektrody | Po ostygnięciu sprawdź, czy końcówka iskrownika jest sucha, czysta i znajduje się w przewidzianym otworze korpusu palnika | Jeżeli pozostałe palniki iskrzą, podejrzenie dotyczy lokalnego iskrownika, jego przewodu lub ułożenia. Po zalaniu trzeba element dokładnie wysuszyć przed dalszą oceną |
| Iskra jest, ale gaz nie zapala się | Zabrudzona dysza, niedrożny kanał w koronie, źle ułożona nakrywka, iskra poza strumieniem gazu albo niewłaściwa dysza | Zdejmij po ostygnięciu ruszt, nakrywkę i koronę. Sprawdź drożność otworów, prawidłowe osadzenie elementów oraz obecność gazu tylko w sposób przewidziany dla urządzenia | Jeśli palnik zapala się od zewnętrznego źródła, problem może dotyczyć położenia lub jakości iskry, a nie termopary. Nie wymieniaj dyszy bez potwierdzenia jej typu i przeznaczenia |
| Płomień jest nierówny, żółty albo zbyt słaby | Zabrudzenia, zalanie palnika, niedrożne otwory korony, niewłaściwa dysza, zły rodzaj gazu lub problem z ciśnieniem | Porównaj zachowanie z innymi palnikami, oczyść i wysusz elementy, sprawdź oznaczenia dyszy oraz rodzaj gazu podany na tabliczce | Jeżeli problem dotyczy jednego palnika, najpierw sprawdź jego koronę, nakrywkę i dyszę. Jeżeli dotyczy wszystkich, potrzebna jest szersza kontrola zasilania gazem przez uprawnionego specjalistę |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | Termopara nie jest ogrzewana przez płomień, jest zabrudzona lub uszkodzona, problem z elektromagnesem zaworu albo nieprawidłowe ustawienie pokrętła | Sprawdź, czy płomień obejmuje końcówkę termopary i czy elementy palnika są prawidłowo osadzone. Uwzględnij sposób uruchamiania wymagany przez instrukcję | Jeżeli płomień prawidłowo ogrzewa termoparę, a palnik gaśnie, można porównać zachowanie po zamianie termopary z identycznym, sprawnym stanowiskiem tylko wtedy, gdy konstrukcja na to pozwala. Zawór gazowy wymaga oceny specjalisty |
| Pokrętło obraca się luźno, zacina albo nie ustawia płomienia | Uszkodzone pokrętło, sprężyna, trzpień zaworu lub element regulacyjny | Sprawdź wyłącznie stan zewnętrzny pokrętła i jego osadzenie; nie używaj siły i nie obracaj zaworu narzędziami | Samo pokrętło może być częścią mechaniczną, ale podobny objaw może wynikać z uszkodzenia zaworu. Przed zakupem porównaj kształt mocowania i numer części |
Gdy nie ma iskry
Jeżeli zapłon nie działa na żadnym palniku, zacznij od sprawdzenia zasilania elektrycznego i tego, czy pokrętło uruchamia generator. Jeżeli cykanie jest słyszalne, ale iskra nie pojawia się na jednym stanowisku, sprawdź wysuszenie, czystość i ułożenie lokalnego iskrownika oraz jego przewodu.
Nie oceniaj generatora wyłącznie po tym, że słychać dźwięk. Dźwięk może występować przy nieprawidłowym przeskoku iskry, uszkodzonej izolacji lub złym położeniu końcówki elektrody. Oględziny wykonuj po odłączeniu zasilania i ostygnięciu urządzenia. Diagnostyka napięcia zapłonu wymaga odpowiednich przyrządów i doświadczenia; nie należy dotykać końcówek ani wykonywać pomiarów w obwodzie wysokiego napięcia zwykłym multimetrem.
Gdy iskra jest, ale palnik nie zapala się
Zdejmij ruszt, nakrywkę i koronę palnika dopiero po jego ostygnięciu. Sprawdź, czy korona jest osadzona w prawidłowym położeniu, otwory płomieniowe nie są zatkane, a nakrywka nie leży krzywo. Po myciu wszystkie elementy muszą być całkowicie suche.

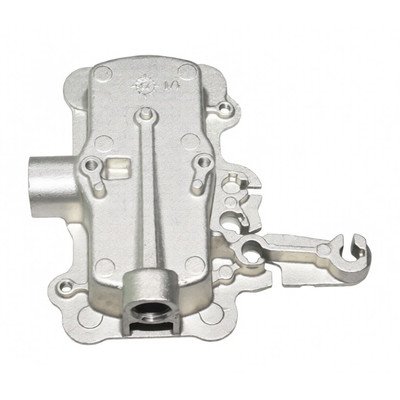

Dysza znajduje się w obrębie korpusu palnika i odpowiada za podanie właściwej ilości gazu. Jej zabrudzenie może zmienić kierunek lub ilość wypływającego gazu, ale nie każdy problem z zapalaniem oznacza konieczność wymiany dyszy. Nie rozwiercaj otworu i nie stosuj przypadkowych igieł lub drutów, które mogą zmienić jego średnicę. Jeśli dysza jest wymieniana, trzeba dopasować ją do rodzaju gazu, typu palnika i konkretnego wariantu płyty.
W przypadku trudnego zapalania jednego palnika przy prawidłowej iskrze warto porównać ułożenie korony, drożność kanału zapłonowego i pozycję iskrownika z innymi stanowiskami. Wynik takiej kontroli nie potwierdza jeszcze sprawności zaworu ani prawidłowego ciśnienia gazu.
Gdy płomień gaśnie po puszczeniu pokrętła
Termopara jest czujnikiem zabezpieczenia przeciwwypływowego. Po zapaleniu palnika musi zostać odpowiednio ogrzana przez płomień, aby zawór utrzymał dopływ gazu. Jeżeli płomień nie obejmuje końcówki termopary, przyczyną może być źle osadzona korona, zabrudzenie, niewłaściwy płomień albo przesunięty element palnika.
Jeśli po prawidłowym osadzeniu i oczyszczeniu palnika płomień nadal gaśnie natychmiast po zwolnieniu pokrętła, podejrzenie obejmuje termoparę, elektromagnes zaworu lub mechanizm pokrętła. Można porównać termoparę z inną, zgodną konstrukcyjnie termoparą, ale nie należy traktować takiej zamiany jako uniwersalnego testu dla każdego modelu. Jeżeli objaw nie przenosi się wraz z termoparą, bardziej prawdopodobny staje się problem z zaworem, jego regulacją albo pozycją elementów.
Nie mostkuj zabezpieczenia przeciwwypływowego i nie utrzymuj palnika w pracy przez blokowanie pokrętła. Są to zabezpieczenia ograniczające wypływ gazu po zgaśnięciu płomienia.
Dostęp do części i wymiana
Podstawowe oględziny wykonuje się od góry: po zamknięciu dopływu gazu i odłączeniu zasilania można zdjąć ruszty, nakrywki oraz korony palników. Tak uzyskuje się dostęp do elementów użytkowych i można ocenić ich czystość, osadzenie oraz stan mechaniczny.
Dostęp do iskrowników, termopar, przewodów, generatora i zaworów zwykle wymaga zdjęcia płyty z zabudowy oraz demontażu jej dolnej części. Konstrukcja mocowań może różnić się między wariantami, dlatego przed rozbieraniem oznacz położenie przewodów i wykonaj zdjęcia połączeń. Nie ciągnij za przewód zapłonowy ani za przewód termopary; odłączaj element za jego złącze lub końcówkę.

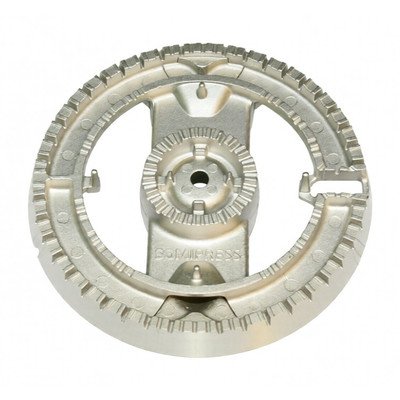

Wymiana części użytkowych, takich jak nakrywka lub korona, polega na dobraniu właściwego kształtu i prawidłowym osadzeniu elementu. Wymiana iskrownika lub termopary wymaga sprawdzenia długości, sposobu mocowania i przebiegu przewodu. Wymiana dyszy, zaworu, przewodu gazowego, regulacja płomienia oraz ingerencja w połączenia gazowe powinny być wykonane przez uprawnionego instalatora lub serwisanta.
Po naprawie należy sprawdzić prawidłowe osadzenie wszystkich palników, działanie zapłonu oraz zabezpieczenia przeciwwypływowego. Szczelności instalacji gazowej nie sprawdzaj płomieniem. Przy podejrzeniu ulatniania się gazu zamknij dopływ, przewietrz pomieszczenie bez włączania urządzeń elektrycznych i skorzystaj z pomocy uprawnionej osoby.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do Amica PAG5.01ZpZsAR GZ50
Nie wystarczy wyszukanie części po nazwie handlowej płyty ani porównanie zdjęcia. W obrębie płyt Amica mogą występować różne palniki, dysze, zawory, długości iskrowników, typy mocowań i warianty kolorystyczne. Identyczne złącze również nie gwarantuje zgodności, ponieważ istotne mogą być parametry elementu, położenie palnika oraz wersja gazowa urządzenia.
Przed zamówieniem przygotuj:
- pełne oznaczenie modelu: PAG5.01ZpZsAR;
- kod wyrobu widoczny na tabliczce znamionowej, w tym oznaczenie 20960, jeśli występuje jako identyfikator urządzenia;
- 14-cyfrowy numer fabryczny płyty Amica;
- oznaczenie rodzaju gazu i dane z etykiety znamionowej;
- numer zdemontowanej części, jeżeli jest czytelny;
- zdjęcie elementu, jego mocowania i miejsca montażu.
Przy dyszach sprawdź rodzaj gazu, oznaczenie palnika i średnicę otworu potwierdzoną dla danego wariantu. Przy termoparze i iskrowniku porównaj długość, końcówki oraz sposób mocowania. Przy koronie i nakrywce ważne są średnica, kształt, wycięcia i położenie względem iskrownika oraz termopary. Przy zaworze trzeba potwierdzić, do którego palnika jest przeznaczony i czy odpowiada konstrukcji płyty.
Jeśli nie masz pewności, prześlij zdjęcie tabliczki znamionowej oraz starej części do doboru. To bezpieczniejszy następny krok niż zakup kilku elementów na próbę.
FAQ
Czy brak zapłonu oznacza uszkodzony iskrownik?
Nie. Przyczyną może być wilgoć, zabrudzenie, źle osadzona korona, zatkany kanał palnika, uszkodzony przewód, generator albo wspólny włącznik zapłonu. Jeżeli problem dotyczy jednego palnika, najpierw porównaj jego elementy z prawidłowo działającym stanowiskiem.
Dlaczego palnik Amica gaśnie po puszczeniu pokrętła?
Najpierw sprawdź, czy płomień ogrzewa końcówkę termopary i czy korona oraz nakrywka są prawidłowo ułożone. Możliwe są także zabrudzenie lub uszkodzenie termopary, problem z elektromagnesem zaworu albo niewłaściwa pozycja mechanizmu pokrętła.
Czy dyszę można dobrać tylko po średnicy otworu?
Nie. Średnica jest ważna, ale musi odpowiadać rodzajowi gazu, typowi palnika, ciśnieniu roboczemu i konkretnemu wariantowi płyty. Sama średnica albo wygląd dyszy nie potwierdzają zgodności.
Czy można wyczyścić palnik bez kupowania części?
Tak, jeśli problem wynika z zalania lub zabrudzenia. Po ostygnięciu zdejmij elementy palnika, oczyść otwory zgodnie z instrukcją i dokładnie je wysusz. Nie rozwiercaj dyszy ani nie zmieniaj jej otworu narzędziem.
Jakie dane podać przy doborze części do tej płyty?
Podaj pełny model PAG5.01ZpZsAR, kod wyrobu 20960, 14-cyfrowy numer fabryczny oraz dane z tabliczki znamionowej dotyczące gazu. Pomocne są również zdjęcia starej części, mocowania i miejsca montażu.
Czy samodzielnie można wymienić zawór lub dyszę?
Elementy układu gazowego wymagają właściwych kwalifikacji, narzędzi i kontroli szczelności oraz działania urządzenia. Wymianę zaworu, dyszy, przewodu gazowego i regulację palnika należy powierzyć uprawnionemu instalatorowi lub serwisantowi.
