21028 - PGE3.0ZpZtAoGb GZ50 płyta gazowa
Części do płyty gazowej Amica 21028 - PGE3.0ZpZtAoGb GZ50 dobiera się po pełnym oznaczeniu urządzenia oraz rodzaju palnika, gazu i mocowania. Przy problemach z zapłonem, gaśnięciem płomienia lub nierównym spalaniem najpierw wyklucz zabrudzenie i nieprawidłowe ułożenie palnika, a dopiero potem zamawiaj termoparę, dyszę, iskrownik, zawór albo element palnika.
Jak rozpoznać część potrzebną do naprawy
Płyta Amica 21028 - PGE3.0ZpZtAoGb GZ50 jest urządzeniem gazowym z palnikami wyposażonymi w zapłon iskrowy oraz zabezpieczenie przeciwwypływowe. W praktyce oznacza to, że usterka może dotyczyć nie tylko samego palnika, ale również iskrownika, generatora iskry, termopary, zaworu, pokrętła, dyszy, korony lub nakrywki palnika.
Nie traktuj pojedynczego objawu jako dowodu uszkodzenia jednej części. Ta sama sytuacja, na przykład gaśnięcie płomienia, może wynikać z zabrudzenia, złego montażu elementów palnika, niewłaściwego położenia termopary, uszkodzenia zaworu albo problemu z regulacją dopływu gazu.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Jeden palnik nie daje iskry | Zabrudzony lub pęknięty iskrownik, przewód, wiązka zapalaczy, generator, przełącznik w pokrętle | Po odłączeniu zasilania obejrzyj ceramiczną izolację iskrownika i przewód. Usuń tłuszcz oraz wilgoć i pozostaw element do całkowitego wyschnięcia | Jeśli po oczyszczeniu i wysuszeniu iskra nadal nie pojawia się tylko na jednym palniku, podejrzany jest iskrownik lub jego przewód. Jeżeli nie działa kilka palników, sprawdzaj wspólną wiązkę, generator i zasilanie |
| Iskra jest, ale gaz się nie zapala | Zabrudzone otwory korony, źle założona nakrywka, wilgoć, zatkana dysza, nieprawidłowa szczelina iskry | Zamknij dopływ gazu, zdejmij palnik, umyj i wysusz elementy. Sprawdź, czy nakrywka leży stabilnie, a otwory płomieniowe są drożne | Jeżeli iskra przeskakuje, lecz płomień nie obejmuje korony, przyczyną może być przepływ gazu lub ułożenie palnika, a nie sam iskrownik |
| Płomień gaśnie po puszczeniu pokrętła | Termopara, jej styk z zaworem, zbyt słabe ogrzewanie końcówki, zawór z elektromagnesem, niepełne wciśnięcie pokrętła | Wciśnij pokrętło do oporu i przytrzymaj po zapłonie przez czas wymagany dla danego wariantu. Sprawdź, czy płomień ogrzewa końcówkę termopary i czy elementy palnika są prawidłowo założone | Jeśli problem dotyczy jednego palnika, można porównać zachowanie z innym palnikiem tego samego typu. Gdy po zamianie termopary objaw przenosi się razem z nią, termopara jest podejrzana. Jeśli objaw pozostaje w tym samym miejscu, sprawdź styk i zawór |
| Płomień jest mały, nierówny lub faluje | Zabrudzenie otworów, wilgoć, niewłaściwa dysza, niezgodny rodzaj gazu, źle założona korona, problem z ciśnieniem zasilania | Porównaj płomień z pozostałymi palnikami, sprawdź oznaczenie gazu na tabliczce oraz stan i ułożenie palnika | Sama wymiana dyszy bez potwierdzenia rodzaju gazu może pogorszyć spalanie. Regulację zaworów i przezbrojenie na inny gaz wykonuje uprawniony instalator |
| Pokrętło obraca się nieprawidłowo lub nie dociska zaworu | Pęknięte pokrętło, zużyty trzpień, przesunięta podkładka lub blokada, uszkodzenie zaworu | Zdejmij pokrętło dopiero po odłączeniu zasilania i zamknięciu dopływu gazu. Porównaj jego osadzenie oraz skok z pokrętłem sąsiedniego palnika | Jeżeli bez pokrętła trzpień daje się prawidłowo wcisnąć, problem może dotyczyć samego pokrętła lub jego ustawienia. Nie stosuj przypadkowych podkładek bez sprawdzenia konstrukcji konkretnego modelu |
Palnik nie zapala się albo zapala nierówno
Najpierw zamknij zawory palników i zawór odcinający gaz, przewietrz pomieszczenie, a następnie poczekaj, aż płyta ostygnie. Zdejmij ruszt, nakrywkę i koronę palnika. Umyj elementy środkiem odtłuszczającym, dokładnie je osusz i sprawdź, czy korona jest założona w prawidłowym położeniu.
Otwory płomieniowe powinny być drożne. Jeżeli trzeba oczyścić dyszę, nie rozwiercaj jej i nie powiększaj otworu. Dokumentacja rodziny płyt Amica dopuszcza użycie cienkiego drutu miedzianego do delikatnego udrożnienia otworu. Drut stalowy, igła lub wiertło mogą zmienić średnicę dyszy i zaburzyć ilość gazu.
Jeżeli po czyszczeniu palnik nadal nie działa, porównaj objaw z innym palnikiem:
- brak iskry tylko w jednym miejscu kieruje diagnostykę do iskrownika, przewodu lub jego mocowania;
- iskra jest, ale nie ma zapłonu wymaga sprawdzenia przepływu gazu, dyszy, korony i nakrywki;
- płomień pojawia się i gaśnie po puszczeniu pokrętła dotyczy przede wszystkim obwodu zabezpieczenia przeciwwypływowego;
- nierówny płomień na wszystkich palnikach może wskazywać na problem z dopływem gazu, rodzajem gazu albo regulacją, a nie na jednoczesne uszkodzenie wszystkich części.
Termopara i zabezpieczenie przeciwwypływowe
Termopara jest umieszczona przy palniku tak, aby jej końcówkę ogrzewał płomień. Po nagrzaniu generuje niewielki sygnał potrzebny do podtrzymania elektromagnesu w zaworze. Gdy płomień zgaśnie, termopara stygnie, a zawór powinien zamknąć dopływ gazu.
Przed zakupem termopary sprawdź:
- czy końcówka znajduje się w strefie płomienia, a nie poza koroną;
- czy korona i nakrywka nie są przekrzywione;
- czy termopara nie jest wygięta, pęknięta lub nadpalona;
- czy jej połączenie z zaworem jest czyste i mechanicznie pewne;
- czy pokrętło wciska trzpień zaworu do końca.
Najbardziej użytecznym testem porównawczym jest przełożenie termopary z działającego palnika, ale tylko wtedy, gdy konstrukcja i długość pozwalają na bezpieczne wykonanie takiej próby. Jeżeli usterka przenosi się razem z termoparą, wskazuje to na jej uszkodzenie. Jeżeli pozostaje przy tym samym zaworze, trzeba sprawdzić styk, ustawienie termopary, pokrętło i zawór.
Pomiar napięcia termopary miernikiem może być pomocniczy, lecz nie jest uniwersalnym potwierdzeniem sprawności. Wynik zależy od typu termopary, temperatury końcówki, sposobu podłączenia i stanu styku. Wartość trzeba porównać z dokumentacją konkretnego elementu, a nie z jedną liczbą przyjętą dla wszystkich płyt Amica. Sam prawidłowy pomiar na odłączonej termoparze nie wyklucza problemu z jej położeniem, zaworem ani dociskiem.
Iskrownik, generator i pokrętło
Jeżeli po wciśnięciu pokrętła nie słychać charakterystycznego przeskoku iskry, sprawdź najpierw zasilanie elektryczne płyty oraz wilgoć po zalaniu. Iskrownik powinien mieć nieuszkodzoną izolację ceramiczną i przewód bez przebić. Zabrudzony iskrownik może kierować wyładowanie po powierzchni izolatora zamiast w stronę palnika.
Podmiana iskrownika z innym palnikiem jest możliwa wyłącznie wtedy, gdy elementy mają taki sam typ połączenia i można je zamontować bez naprężania przewodu. Jeśli po podmianie problem przenosi się na drugi palnik, podejrzany jest iskrownik. Jeżeli nie, sprawdź przewód, wiązkę zapalaczy, generator iskry oraz mechanizm załączany przez pokrętło.
Nie wykonuj pomiarów ani prób na otwartej płycie pod napięciem, jeśli nie masz odpowiednich kwalifikacji i przyrządów. Obwód zapłonu może generować impuls o wysokim napięciu.

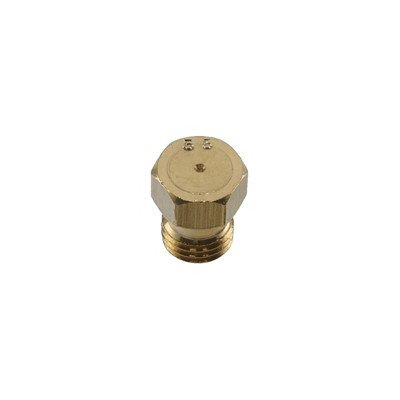

Dysze i rodzaj gazu GZ50
Oznaczenie GZ50 wskazuje na wersję przeznaczoną do gazu ziemnego G20, ale przed wymianą zawsze porównaj dane z tabliczki znamionowej oraz instrukcją właściwą dla urządzenia. Dysze różnią się średnicą zależnie od rodzaju gazu i wielkości palnika. Dysza palnika małego nie jest zamiennikiem dyszy palnika średniego, dużego ani WOK.
W dokumentacji podobnych płyt Amica z palnikami SOMIPRESS podano przykładowo dla G20 20 mbar średnice 0,72 mm dla palnika małego, 0,98 mm dla średniego i 1,17 mm dla dużego. Te wartości dotyczą określonego typu palnika i nie mogą być automatycznie przenoszone na każdy wariant modelu 21028. Oznaczenie na korpusie palnika, rodzaj gazu i numer części są ważniejsze niż sam wygląd dyszy.
Przezbrojenie na propan-butan lub inny rodzaj gazu obejmuje wymianę właściwych dysz oraz regulację płomienia. Jest to czynność dla instalatora z odpowiednimi uprawnieniami. Po ingerencji w układ gazowy trzeba sprawdzić szczelność połączeń odpowiednią metodą, na przykład preparatem lub wodą z mydłem. Nigdy nie sprawdzaj szczelności płomieniem.
Dostęp do części i wymiana
Elementy dostępne od góry, takie jak nakrywka, korona, ruszt, część iskrownika lub pokrętło, można zwykle zdemontować po wystudzeniu płyty i odłączeniu jej od zasilania. Przed zdjęciem przewodów wykonaj zdjęcie ich ułożenia i oznacz połączenia, ponieważ podobne złącza nie zawsze są zamienne.
Do termopary, zaworu, wiązki zapalaczy lub generatora może być potrzebny dostęp od spodu płyty. W zabudowie oznacza to najczęściej zamknięcie dopływu gazu, odłączenie zasilania, wyjęcie urządzenia z blatu i zdjęcie dolnej osłony. Dokładna kolejność mocowań różni się między wersjami, dlatego nie należy kopiować liczby śrub ani sposobu demontażu z innego modelu.
Przy wymianie:
- zamknij zawór gazu przed rozłączaniem elementów układu gazowego;
- odłącz zasilanie przed pracą przy zapłonie i przewodach;
- nie skracaj termopary ani nie łącz jej prowizorycznie;
- nie zmieniaj średnicy dyszy i nie zamieniaj jej na element o podobnym wyglądzie;
- zachowaj uszczelki oraz podkładki w tej samej kolejności;
- po montażu sprawdź stabilność palnika, zapłon, utrzymanie płomienia i działanie zabezpieczenia przeciwwypływowego.
Prace przy zaworach, przyłączu gazowym, dyszach podczas przezbrojenia i kontroli szczelności wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do Amica 21028
Samo oznaczenie handlowe modelu może nie wystarczyć. Przed zamówieniem przygotuj pełne dane z tabliczki znamionowej:
- model: PGE3.0ZpZtAoGb;
- kod wyrobu lub numer typu: 21028, jeśli widnieje na tabliczce;
- 14-cyfrowy numer fabryczny;
- rodzaj gazu i ewentualne oznaczenie wariantu;
- oznaczenie uszkodzonej części, jeśli jest czytelne;
- zdjęcie palnika, złącza, mocowania i starego elementu.
Przy termoparze istotne są długość, typ końcówki, sposób połączenia z zaworem i sposób mocowania przy palniku. Przy iskrowniku liczą się długość przewodu, kształt końcówki, położenie względem korony i rodzaj złącza. Przy dyszy trzeba potwierdzić rodzaj gazu, typ palnika oraz średnicę. Przy koronie, nakrywce i ruszcie sprawdź również średnicę, geometrię, punkty podparcia i stronę montażu.
Nie wybieraj części wyłącznie po zdjęciu lub nazwie „do płyty Amica”. Identyczne złącze albo podobny wygląd nie potwierdza zgodności z konkretnym wariantem. Najbezpieczniejszym następnym krokiem jest porównanie pełnego oznaczenia z katalogiem części i przesłanie zdjęcia tabliczki znamionowej oraz uszkodzonego elementu.
Konserwacja palników
Po każdym zalaniu pozwól płycie ostygnąć, zamknij dopływ gazu i dokładnie wysusz palnik. Wilgoć może ograniczać przepływ gazu i powodować nierówny zapłon. Otwory korony oraz dyszę czyść delikatnie, bez rozwiercania. Nakrywka musi leżeć równo, a płomień po rozgrzaniu powinien być stabilny i mieć zasadniczo niebieski kolor.
Jeżeli pojawi się zapach gazu, nietypowe syczenie, płomień poza koroną albo palnik gaśnie mimo prawidłowego czyszczenia i obsługi, wyłącz urządzenie, zamknij zawór gazu, przewietrz pomieszczenie i nie używaj płyty do czasu usunięcia przyczyny.
FAQ
Czy palnik gaśnie po puszczeniu pokrętła zawsze oznacza uszkodzoną termoparę?
Nie. Przyczyną może być również zabrudzona lub źle założona korona, niewłaściwe ogrzewanie końcówki termopary, problem ze stykiem, pokrętłem albo zaworem. Najpierw sprawdź czystość, ułożenie palnika i docisk pokrętła, a następnie wykonaj porównanie z innym palnikiem.
Czy można zastosować dowolną termoparę o tej samej długości?
Nie. Oprócz długości liczy się typ końcówki, sposób mocowania, rodzaj połączenia z zaworem i kompatybilność z konkretną wersją płyty. Dobieraj element po pełnych danych urządzenia i oznaczeniu starej części.
Czy dysza 0,67 mm będzie pasować do tej płyty?
Nie można tego potwierdzić na podstawie samej średnicy. Dysza musi odpowiadać rodzajowi gazu, wielkości i typowi palnika oraz właściwej wersji urządzenia. W przypadku GZ50 sprawdź dane na tabliczce i w dokumentacji modelu; nie zakładaj dyszy od innego palnika.
Co zrobić, gdy iskra jest na wszystkich palnikach oprócz jednego?
Po odłączeniu zasilania wyczyść i osusz iskrownik, sprawdź ceramiczną izolację oraz przewód. Jeśli konstrukcja pozwala na bezpieczną podmianę identycznego elementu, porównaj iskrownik z działającego palnika. Gdy problem nie przenosi się wraz z iskrownikiem, podejrzane są przewód, wiązka, generator albo mechanizm pokrętła.
Czy po wymianie termopary trzeba zdejmować całą płytę z blatu?
Zależy to od konstrukcji konkretnej wersji. W niektórych płytach dostęp do termopary uzyskuje się po zdjęciu płyty z zabudowy, w innych możliwa jest wymiana od strony palnika. Nie podważaj szklanej lub metalowej płyty i nie kopiuj instrukcji z innego modelu bez potwierdzenia sposobu mocowania.
Jakie dane wysłać, aby dobrać część do Amica 21028?
Przygotuj model PGE3.0ZpZtAoGb, kod wyrobu 21028, 14-cyfrowy numer fabryczny, zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonej części i jej mocowania. Te informacje pozwalają odróżnić warianty, których nie da się pewnie rozpoznać po samej nazwie modelu.
