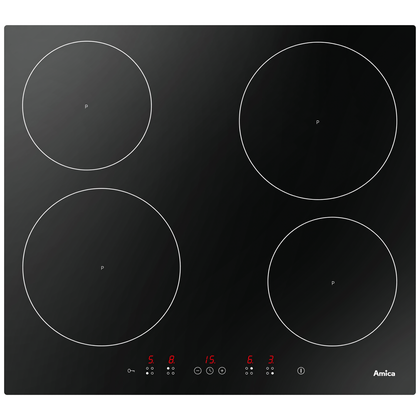

21385 - PBP4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI515FTB4P2U dobiera się po pełnych oznaczeniach urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, wykrywaniu garnka, błędach lub samoczynnym wyłączaniu najpierw trzeba rozróżnić problem z zasilaniem, naczyniem, chłodzeniem, panelem, cewką albo modułem.
Jak rozpoznać, czego może dotyczyć usterka
Płyta Amica PBP4VI515FTB4P2U współpracuje z cewkami indukcyjnymi, czujnikami temperatury, panelem dotykowym, modułami mocy, układem chłodzenia i przewodami łączącymi poszczególne zespoły. Ten sam objaw może wynikać z różnych przyczyn, dlatego nie warto zamawiać modułu lub cewki wyłącznie na podstawie komunikatu „nie grzeje”.
Przed diagnostyką odłącz urządzenie od zasilania, jeśli trzeba zdjąć płytę z blatu albo otworzyć obudowę. Kontrole instalacji, pomiary napięcia i naprawy układów mocy powinien wykonywać wykwalifikowany elektryk lub serwisant z odpowiednimi narzędziami.
Objaw, sprawdzenie i następny krok
| Objaw | Co sprawdzić w pierwszej kolejności | Co może oznaczać wynik |
| Cała płyta nie reaguje | Czy zadziałał wyłącznik nadprądowy lub różnicowoprądowy, czy panel jest suchy i czy nie została włączona blokada | Brak zasilania lub problem instalacji nie potwierdza uszkodzenia modułu. Jeżeli zabezpieczenie ponownie zadziała, nie włączaj płyty wielokrotnie. |
| Jedno pole nie grzeje | Użyj właściwego, płaskiego garnka ferromagnetycznego i sprawdź go na innym polu. Porównaj zachowanie wadliwego pola z działającym | Jeżeli garnek działa na innych polach, podejrzenie przesuwa się na cewkę, czujnik, przewody, tor mocy albo moduł sterujący. Nie oznacza to jeszcze, że trzeba wymienić cały moduł. |
| Pole wykrywa garnek, ale nie nagrzewa go | Zwróć uwagę, czy pojawia się kod błędu, czy słychać pracę wentylatora i czy usterka występuje przy każdej mocy | Możliwa jest awaria obwodu rezonansowego, tranzystora mocy, sterowania IGBT, cewki lub czujnika. Sam test wykrywania naczynia nie potwierdza sprawności stopnia mocy. |
| Płyta przerywa grzanie lub wyłącza się po czasie | Sprawdź drożność wlotów i wylotów powietrza, stan wentylatora oraz to, czy pod płytą nie ma przeszkód ograniczających chłodzenie | Przegrzewanie może być skutkiem zabrudzenia, niesprawnego wentylatora, czujnika temperatury albo uszkodzenia elektroniki. Po ostygnięciu urządzenie może chwilowo działać prawidłowo. |
| Wyświetla się kod błędu | Zapisz dokładny symbol, moment wystąpienia i to, którego pola dotyczy | Kod błędu zawęża obszar diagnostyki, ale nie jest automatycznym wskazaniem części do zakupu. Znaczenie trzeba odczytać dla właściwej wersji urządzenia. |
| Płyta wybija zabezpieczenie | Ustal, czy problem występuje natychmiast po załączeniu, przy konkretnym polu czy dopiero podczas grzania | Przyczyną może być instalacja, sposób podłączenia albo zwarcie w module mocy, mostku prostowniczym lub innym elemencie. Nie wolno zastępować zabezpieczenia mocniejszym. |
| Słychać świst lub wentylator | Porównaj dźwięk przy różnych poziomach mocy i sprawdź, czy nie towarzyszy mu błąd lub wyłączanie | Delikatny świst może wynikać z pracy układu indukcyjnego i naczynia. Głośne tarcie, zatrzymywanie wentylatora lub narastające przegrzewanie wskazują na potrzebę kontroli układu chłodzenia. |
| Szyba jest pęknięta | Natychmiast przerwij użytkowanie i odłącz urządzenie zgodnie z zasadami instalacji | Pęknięta powierzchnia może dopuścić wilgoć do części pod napięciem. Wymiana szyby lub kompletnego elementu szklanego wymaga zgodności wymiarów, mocowań i wersji urządzenia. |
Naczynie i detekcja garnka
Płyta indukcyjna nie rozpocznie grzania, jeżeli naczynie nie ma odpowiedniego dna ferromagnetycznego, jest zbyt małe dla danego pola, ma odkształcone dno albo stoi poza właściwą strefą. Przyłóż magnes do spodu garnka i sprawdź to samo naczynie na innym polu. Dno powinno być płaskie, suche i możliwie dobrze dopasowane do średnicy strefy grzejnej.
Jeżeli kilka sprawnych garnków nie jest wykrywanych tylko przez jedno pole, przyczyny należy szukać w urządzeniu. Jeżeli problem występuje na wszystkich polach, przed podejrzeniem elektroniki sprawdź zasilanie, blokadę panelu, sposób obsługi i naczynia.

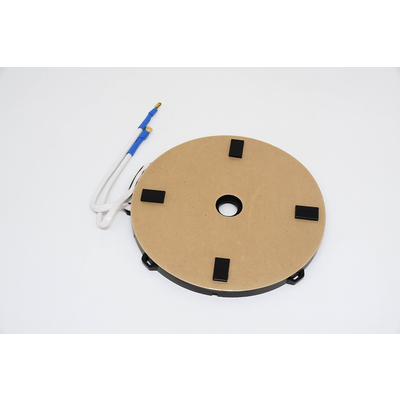

Pomiar cewki i elementów elektrycznych
Po odłączeniu urządzenia od zasilania serwisant może sprawdzić ciągłość cewki, stan przewodów, złączy oraz elementów toru mocy. Wynik pomiaru rezystancji trzeba porównać z dokumentacją konkretnego modułu, ponieważ sama nazwa modelu płyty nie określa uniwersalnej wartości dla każdej cewki, czujnika i wersji elektroniki.
Pomiar ciągłości cewki może wykazać przerwę lub oczywiste uszkodzenie połączenia, ale prawidłowa rezystancja nie potwierdza pełnej sprawności podczas pracy z dużą mocą. Podobnie test tranzystora miernikiem nie zastępuje kontroli sterowania, izolacji, zasilania i obwodu rezonansowego. W jednym z opisanych przypadków usterkę powodowało mikropęknięcie połączenia elementu SMD, którego zwykły pomiar bez obciążenia nie ujawnił.
Nie wykonuj pomiarów pod napięciem ani próbnego uruchamiania z otwartą obudową bez kwalifikacji. W płycie występują obwody o niebezpiecznych napięciach, a po odłączeniu zasilania niektóre kondensatory mogą nadal być naładowane.

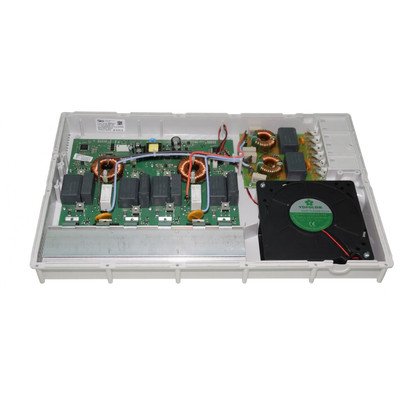

Dostęp do części i wymiana
W większości płyt do podzespołów uzyskuje się dostęp od spodu po wyjęciu urządzenia z blatu. Dokładna kolejność zależy od konstrukcji oraz rodzaju wymienianej części:
- Odłącz zasilanie odpowiednim wyłącznikiem instalacyjnym i upewnij się, że urządzenie nie może zostać przypadkowo załączone.
- Zabezpiecz szybę i blat przed uderzeniem, a przed odłączeniem przewodów wykonaj zdjęcia ich ułożenia.
- Zdejmij dolną osłonę zgodnie z konstrukcją konkretnej wersji i oznacz złącza przed rozpięciem.
- Przy wymianie wentylatora, czujnika, wiązki lub modułu sprawdź sposób prowadzenia przewodów, punkty mocowania i elementy izolacyjne.
- Przy wymianie szyby lub zespołu szyby z uszczelką sprawdź, czy nowy element ma ten sam kształt, wycięcia, mocowania i oznaczenie wariantu.
- Po montażu sprawdź, czy przewody nie są przyciśnięte, elementy chłodzenia mają drożny przepływ powietrza, a obudowa i uszczelnienie są prawidłowo zamknięte.
Nie przekładaj modułu, cewki ani panelu tylko dlatego, że złącze wygląda identycznie. Różnice mogą dotyczyć oprogramowania, układu pól, mocy, czujników, mocowania lub komunikacji między płytkami. Nie każdy moduł wymaga programowania, ale nie można też zakładać, że każda część będzie działała po podłączeniu bez konfiguracji.
Jak dobrać część do Amica PBP4VI515FTB4P2U
Do identyfikacji urządzenia przygotuj pełne dane z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- w razie wymiany elektroniki także oznaczenie z naklejki lub etykiety modułu;
- zdjęcie części, złączy i mocowania, jeśli element nie ma jednoznacznego numeru katalogowego.
Oznaczenie PBP4VI515FTB4P2U wskazuje typ płyty, ale nie musi samo identyfikować wszystkich różnic wykonania. Numer kategorii lub skrócony model nie zastępuje kompletu danych z tabliczki. Przy częściach mechanicznych porównaj również wymiary, otwory, stronę montażu i rodzaj uszczelnienia. Przy częściach elektrycznych sprawdź numer producenta, wersję płytki, układ złączy oraz parametry pracy.
Samo podobieństwo zdjęcia, liczba pinów lub identyczna nazwa handlowa nie wystarcza do potwierdzenia zgodności. Przed zakupem odczytaj pełne oznaczenia i porównaj je z opisem części. Jeżeli dane są niepełne, prześlij zdjęcie tabliczki znamionowej oraz uszkodzonego elementu do weryfikacji zamiast kupować moduł na próbę.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Brak grzania może powodować nieodpowiedni garnek, problem z detekcją naczynia, czujnikiem, przewodami, stopniem mocy, chłodzeniem lub modułem sterującym. Cewkę należy oceniać razem z pozostałym obwodem, a nie na podstawie jednego objawu.
Dlaczego jedno pole nie wykrywa garnka, a pozostałe działają?
Najpierw sprawdź kilka właściwych garnków na tym polu i oczyść oraz osusz powierzchnię. Jeżeli tylko jedno pole nadal nie wykrywa naczyń, podejrzenie dotyczy jego cewki, czujnika, połączeń lub toru elektroniki. Kod błędu i pomiary właściwe dla konkretnego modułu mogą dopiero zawęzić przyczynę.
Czy można dobrać część wyłącznie po modelu PBP4VI515FTB4P2U?
Nie zawsze. Do Amica przygotuj również kod wyrobu i 14-cyfrowy numer fabryczny. Przy modułach i elementach szklanych znaczenie może mieć konkretny wariant wykonania, numer części oraz układ mocowań.
Czy kod błędu wskazuje gotową część do wymiany?
Nie. Kod opisuje obszar problemu według dokumentacji danej wersji, ale może mieć kilka przyczyn. Przed wymianą części sprawdź proste przyczyny, takie jak zasilanie, naczynie, blokada, chłodzenie i połączenia.
Czy wymianę modułu można wykonać samodzielnie?
Mechaniczny dostęp do modułu nie oznacza bezpiecznej możliwości naprawy. Demontaż płyty wymaga odłączenia zasilania, poprawnego oznaczenia przewodów i kontroli po montażu, a diagnostyka obwodów mocy wymaga kwalifikacji oraz odpowiednich przyrządów. Opisane czynności serwisowe nie są przeznaczone dla osoby bez przygotowania.
