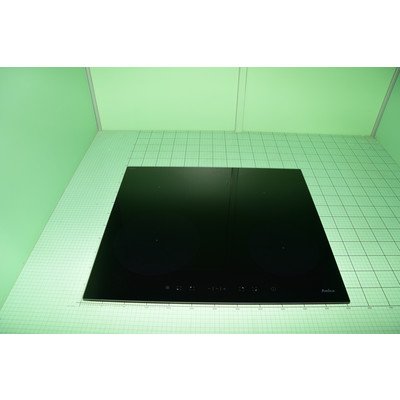

21451 - PBP4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI515FTB4P2U dobiera się po objawie, oznaczeniu podzespołu i pełnych danych z tabliczki znamionowej. Brak grzania, błędy, wyłączanie lub problemy z panelem mogą wynikać z modułu, cewki, czujnika, chłodzenia albo połączeń. Prawidłowa identyfikacja ogranicza ryzyko zakupu niezgodnej części.
Jak działa płyta Amica PBP4VI515FTB4P2U
W tym modelu energia jest przekazywana do ferromagnetycznego dna naczynia przez cewki indukcyjne znajdujące się pod szybą. Za pracę każdego pola odpowiadają współpracujące układy: cewka, czujnik temperatury, obwód rezonansowy, elementy mocy z tranzystorem IGBT oraz elektronika sterująca. Panel dotykowy przekazuje ustawienia, a układ chłodzenia odprowadza ciepło z modułów.
Instrukcja dla rodziny PB*4VI515FTB4P2U podaje zasilanie 230/400 V 2N~, moc znamionową około 7,35 kW, wymiary urządzenia 592 × 522 × 60 mm oraz pola o średnicach około 160–180 mm i 210–220 mm. Te dane opisują urządzenie, a nie automatycznie każdy zamienny moduł lub cewkę.
Objaw nie wskazuje od razu części
Przed zamówieniem podzespołu rozdziel objaw od prawdopodobnej przyczyny:
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Cała płyta nie reaguje | Brak jednej z faz, zadziałane zabezpieczenie, problem z przyłączem, zasilacz lub moduł główny | Czy inne obwody działają, czy zabezpieczenie ponownie nie wyłącza zasilania, czy płyta była prawidłowo podłączona | Brak zasilania nie potwierdza uszkodzenia modułu; pomiary instalacji wykonuje uprawniony elektryk |
| Panel działa, ale jedno pole nie grzeje | Niewłaściwe naczynie, cewka, czujnik, przewody, obwód rezonansowy lub moduł mocy | Próba na sprawnym naczyniu ferromagnetycznym, porównanie z innymi polami, oględziny złączy po odłączeniu zasilania | Jeżeli panel zmienia moc, lecz garnek pozostaje zimny, problem może leżeć w torze mocy, ale nie rozstrzyga to, czy winna jest cewka, IGBT czy sterowanie |
| Pole nie wykrywa garnka | Naczynie bez odpowiedniego dna, zbyt mała średnica części ferromagnetycznej, uszkodzenie cewki lub elektroniki detekcji | Próba garnka przyciągającego magnes, ustawienie go centralnie, porównanie z innym polem | Brak detekcji na jednym polu kieruje diagnostykę do tego pola; brak detekcji na wszystkich polach wymaga sprawdzenia zasilania i modułu wspólnego |
| Płyta wyłącza się po nagrzaniu | Zadziałanie zabezpieczenia termicznego, niedrożna zabudowa, wentylator, czujnik temperatury lub moduł | Sprawdzenie drożności przestrzeni pod płytą, pracy wentylatora i historii objawu | Prawidłowo działający wentylator może uruchamiać się dopiero po wzroście temperatury; jego brak nie zawsze oznacza uszkodzenie samego silnika |
| Pojawia się EE | Zaburzenia pomiaru w obwodzie czujnika temperatury | Reset zgodnie z instrukcją, następnie kontrola przewodów i czujnika przez osobę z kwalifikacjami | Kod zawęża obszar poszukiwań, ale nie wskazuje automatycznie konkretnej części |
| Pojawia się E z liczbą | Usterka zależna od kodu i wersji elektroniki | Zapisać pełny kod, wykonać reset opisany w instrukcji i sprawdzić, czy błąd wraca | Powtarzający się kod wymaga dokumentacji właściwej dla urządzenia; nie należy kupować modułu wyłącznie na podstawie litery E |
| Panel wydaje sygnały, lecz nie przyjmuje ustawień | Zabrudzone lub zakryte sensory, blokada, nieprawidłowa obsługa, panel sterowania lub wiązka | Oczyścić i osuszyć powierzchnię, wyłączyć blokadę zgodnie z instrukcją, sprawdzić reakcję pojedynczych sensorów | Jeżeli panel nadal nie reaguje po prawidłowej obsłudze, możliwy jest problem z panelem, wiązką albo modułem sterującym |
Najpierw wyklucz proste przyczyny
Jeżeli nie działają wszystkie pola, sprawdź podstawowe warunki:
- czy płyta ma zasilanie i czy w rozdzielnicy nie zadziałało zabezpieczenie;
- czy po włączeniu w ciągu kilku sekund wybrano pole i poziom mocy;
- czy sensory są suche, czyste i nie są zasłonięte przedmiotem;
- czy nie jest włączona blokada panelu;
- czy naczynie ma płaskie, ferromagnetyczne dno i odpowiednią średnicę;
- czy pod płytą pozostawiono przestrzeń umożliwiającą przepływ powietrza.
Instrukcja tego modelu przewiduje możliwość ograniczenia całkowitej mocy do 2,8, 3,7, 6,0 albo 7,4 kW. Przy niskim ustawieniu Power Management część kombinacji pól może być niedostępna lub zachowywać się inaczej, niż oczekuje użytkownik. Nie jest to dowód awarii modułu.
Jeżeli płyta nie działa po zakłóceniu zasilania, można wykonać reset zgodnie z instrukcją: odłączyć urządzenie od sieci na około 60 sekund i ponownie włączyć. Gdy zabezpieczenie ponownie wybija, nie należy wielokrotnie załączać płyty. Przyczyną może być zarówno instalacja, jak i zwarcie w układzie mocy.
Diagnostyka pola, które nie grzeje
1. Sprawdzenie naczynia i detekcji
Użyj garnka, którego dno przyciąga magnes, ustaw go centralnie i porównaj działanie z innym polem o podobnej średnicy. Naczynie aluminiowe, szklane, miedziane albo ze stali nierdzewnej bez warstwy ferromagnetycznej nie zostanie prawidłowo wykryte. Tak samo może zachować się garnek z małą częścią magnetyczną lub zdeformowanym dnem.
Jeżeli jedno pole nie wykrywa kilku prawidłowych naczyń, a pozostałe pola działają, podejrzenie przesuwa się na cewkę, czujnik, wiązkę albo kanał elektroniki obsługujący to pole. Jeżeli nie działa kilka pól po tej samej stronie, bardziej prawdopodobny jest wspólny moduł lub jego zasilanie niż jednoczesne uszkodzenie kilku cewek.
2. Oględziny po odłączeniu zasilania
Po odłączeniu płyty od właściwego zabezpieczenia i potwierdzeniu braku napięcia obejrzyj:
- wtyczki i wiązki prowadzące do cewek oraz panelu;
- ślady przegrzania, nadtopienia, wilgoci i luźnych styków;
- okolice elementów mocy i radiatorów;
- cewkę pod kątem przerw w uzwojeniu, uszkodzeń mechanicznych i odklejenia mocowania;
- wentylator, kanały powietrzne i osłonę dolną.
Oględziny nie potwierdzają sprawności elementu pod obciążeniem. Brak widocznych uszkodzeń nie wyklucza usterki IGBT, sterownika, czujnika ani zimnego lutu.
3. Pomiar cewki i przewodów
Pomiar wykonuje się wyłącznie na odłączonym i rozładowanym obwodzie, po odpięciu przewodów tak, aby równoległe elementy elektroniki nie zafałszowały wyniku. Sprawdza się ciągłość uzwojenia oraz porównuje wynik z identycznym, sprawnym polem albo z dokumentacją serwisową konkretnej wersji.
Przerwa w uzwojeniu lub niestabilny kontakt przewodu wskazuje na uszkodzenie cewki albo połączenia. Prawidłowa ciągłość nie potwierdza jednak sprawności cewki przy dużej mocy i nie wyklucza problemu z izolacją, czujnikiem czy modułem mocy. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich cewek.
4. Moduł mocy i tranzystor IGBT
Jeżeli pole jest wybierane, ale nie grzeje, przyczyną może być kanał mocy: tranzystor IGBT, sterownik bramki, rezystory pomiarowe, kondensatory obwodu rezonansowego, mostek prostowniczy albo zasilanie modułu. Prosty test diody lub pomiar omomierzem może wykryć zwarcie, lecz nie zawsze ujawnia uszkodzenie występujące dopiero pod obciążeniem.
Pomiary w module mocy są szczególnie niebezpieczne, ponieważ występują tam napięcia sieciowe i napięcia stałe o wysokiej wartości, także po odłączeniu urządzenia. Diagnostykę IGBT, napięć zasilających i przebiegów sterujących należy powierzyć wykwalifikowanemu serwisantowi wyposażonemu w odpowiedni miernik, sondy i procedurę dla tej elektroniki. Nie uruchamiaj otwartej płyty z prowizorycznie podłączonymi przewodami.
Wentylator i przegrzewanie
Wentylator chłodzi elektronikę, ale jego praca może być sterowana temperaturą i nie musi rozpoczynać się natychmiast po włączeniu płyty. Głośna praca, brak chłodzenia po dłuższym grzaniu, cykliczne wyłączanie albo błędy pojawiające się dopiero na rozgrzanym urządzeniu uzasadniają sprawdzenie:
- drożności otworów wlotowych i wylotowych;
- przestrzeni pod płytą oraz zgodności zabudowy z instrukcją;
- swobodnego obrotu wirnika po odłączeniu zasilania;
- złącza i przewodów wentylatora;
- czujnika temperatury oraz układu sterowania wentylatorem.
Samodzielne podanie napięcia na wentylator ma sens tylko wtedy, gdy jego napięcie znamionowe, biegunowość i sposób sterowania są potwierdzone dla konkretnej części. Wynik takiego testu nie ocenia sterownika płyty ani czujnika temperatury. Nie omijaj zabezpieczenia termicznego i nie pozostawiaj wentylatora podłączonego prowizorycznie.
Dostęp do części i wymiana
W większości płyt do zabudowy dostęp do cewek, modułów, wentylatora i wiązek uzyskuje się od spodu po wyjęciu urządzenia z blatu i zdjęciu dolnej osłony. Dokładna kolejność zależy od konstrukcji oraz rodzaju zabudowy. Przed demontażem:
- odłącz wszystkie obwody zasilające w rozdzielnicy;
- zabezpiecz szybę przed uderzeniem i nie podnoś płyty za panel sterowania;
- wykonaj zdjęcia ułożenia przewodów i oznacz złącza;
- nie ciągnij za przewody, tylko za korpus wtyczki;
- sprawdź, czy kondensatory modułu zostały bezpiecznie rozładowane przez osobę posiadającą odpowiednie kwalifikacje.
Przy wymianie cewki trzeba zachować jej położenie względem szyby, elementy dystansowe, sprężyny i czujnik temperatury. Przy wymianie modułu należy porównać oznaczenie płytki, wersję sprzętową, złącza oraz sposób konfiguracji. Nie każdy moduł jest zamienny tylko dlatego, że ma podobne wymiary lub identycznie wyglądające wtyczki.
Po montażu sprawdza się stabilność mocowań, brak przygniecionych przewodów, drożność chłodzenia i prawidłowe osadzenie płyty w blacie. Próba działania powinna obejmować każde pole, wykrywanie naczynia, regulację mocy, reakcję panelu i zachowanie urządzenia po rozgrzaniu. Jeżeli naprawa dotyczyła zasilania lub modułu mocy, kontrolę elektryczną i test bezpieczeństwa powinien wykonać uprawniony elektryk lub serwisant.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji zasilającej, otwartym module, pomiarach pod napięciem oraz układach wysokiego napięcia nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do tego modelu
Nie wybieraj części wyłącznie po nazwie „płyta Amica”, zdjęciu ani liczbie pinów. W rodzinie urządzeń o podobnym wyglądzie mogą występować różne moduły, cewki, wiązki, panele oraz wersje oprogramowania. Znaczenie mają między innymi:
- pełne oznaczenie modelu PBP4VI515FTB4P2U;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny urządzenia;
- oznaczenie uszkodzonego podzespołu i numer nadrukowany na płytce;
- położenie części, wymiary, mocowanie, liczba oraz układ złączy;
- wersja modułu i ewentualna konieczność konfiguracji po wymianie.
Numer 21451 jest identyfikatorem tej kategorii, ale przy zamawianiu części należy porównać go z danymi z tabliczki znamionowej i oznaczeniami samej części. Jeżeli tabliczka jest nieczytelna, przygotuj zdjęcie całej tabliczki, zdjęcie uszkodzonego elementu oraz fotografie złączy. To bezpieczniejsza podstawa doboru niż sam skrócony model.
Konserwacja ograniczająca ryzyko awarii
Nie zasłaniaj otworów wentylacyjnych i nie przechowuj metalowych przedmiotów bezpośrednio pod płytą, jeśli mogą zostać nagrzane przez przepływające powietrze. Szybę czyść bez środków ściernych i bez myjki parowej. Nie używaj płyty z pękniętą szybą — wilgoć może dostać się do części znajdujących się pod napięciem. Nietypowe wyłączanie, zapach przegrzanej elektroniki lub ponowne zadziałanie zabezpieczenia jest powodem do przerwania użytkowania i wykonania diagnostyki, a nie do wielokrotnego resetowania urządzenia.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Podobny objaw powodują niewłaściwe naczynie, brak detekcji garnka, czujnik temperatury, przewody, moduł mocy, tranzystor IGBT lub sterowanie. Najpierw porównaj działanie kilku naczyń i innych pól, a dopiero potem wykonuj pomiary odłączonej cewki.
Czy kod błędu pozwala od razu kupić moduł?
Nie. Kod jest wskazówką dla określonej wersji elektroniki i może obejmować więcej niż jedną przyczynę. Zapisz pełny komunikat, sprawdź instrukcję dla modelu i wykonaj reset opisany przez producenta. Jeśli błąd wraca, potrzebna jest diagnostyka obwodu wskazanego przez kod.
Czy wentylator powinien działać od razu po włączeniu płyty?
Nie zawsze. Sterowanie może uruchamiać go dopiero po wzroście temperatury modułu. Nieprawidłowość podejrzewa się wtedy, gdy płyta przegrzewa się, wyłącza lub wentylator nie uruchamia się mimo wysokiej temperatury. Należy wtedy sprawdzić także czujnik i sterowanie, nie tylko sam silnik.
Czy można wymienić moduł na podobny z innej płyty Amica?
Tylko po potwierdzeniu zgodności katalogowej i technicznej. Podobne złącza nie gwarantują zgodności mocy, układu pól, wersji oprogramowania ani sposobu komunikacji z panelem. Porównaj pełne oznaczenia płytki, model urządzenia i numer fabryczny.
Jakie dane przygotować do dobrania części?
Podaj model PBP4VI515FTB4P2U, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy części elektronicznej dołącz także zdjęcie etykiety modułu oraz złączy. Przy szybie, cewce lub osłonie pomocne są zdjęcia mocowań i pomiar wymiarów.
Czy można naprawiać moduł płyty zamiast go wymieniać?
Czasem uszkodzenie ogranicza się do elementu możliwego do wymiany, lecz naprawa modułu wymaga identyfikacji przyczyny pierwotnej i kontroli pod obciążeniem. Sama wymiana zwartego IGBT może nie wystarczyć, jeśli uszkodzone są również sterownik, rezystory, kondensatory, cewka lub chłodzenie. Prace na module powinien wykonywać serwisant elektroniki z doświadczeniem w płytach indukcyjnych.
