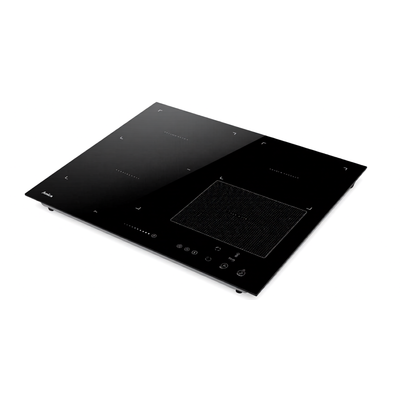

21561 - PBP3VI536FTB3SGC płyta indukcyjna
Części do płyty indukcyjnej Amica PI6536NSTK, typ PBP3VI536FTB3SGC i kod wyrobu 21561, obejmują między innymi moduł mocy, cewki z czujnikami, panel sterowania, wentylator, wiązki oraz elementy montażowe. Przed zakupem ustal przyczynę usterki i porównaj numer części z pełnymi danymi urządzenia, ponieważ podobne objawy mogą wynikać z różnych podzespołów.
Jak rozpoznać, której części wymaga Amica PI6536NSTK?
Płyta indukcyjna nie powinna być diagnozowana wyłącznie na podstawie komunikatu błędu lub pojedynczego objawu. Brak grzania może wynikać z naczynia, zasilania, połączenia cewki, czujnika temperatury albo elektroniki mocy. Z kolei samoczynne wyłączanie może być reakcją zabezpieczenia termicznego, a nie dowodem uszkodzenia modułu.
Przed demontażem warto zapisać:
- czy nie działa cała płyta, jedno pole czy grupa pól;
- czy panel reaguje na dotyk i wyświetla nastawę;
- czy pole wykrywa sprawne naczynie użyte na innym polu;
- czy problem pojawia się od razu, czy dopiero po rozgrzaniu;
- czy pracuje wentylator i czy wloty oraz wyloty powietrza są drożne;
- czy zadziałało zabezpieczenie instalacji elektrycznej.
Takie rozróżnienie pomaga wybrać właściwy kierunek kontroli bez wymieniania kolejnych części na próbę.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Płyta nie włącza się i wyświetlacz jest ciemny | brak zasilania, nieprawidłowe podłączenie, uszkodzenie zacisków, przewodu lub zasilacza modułu | zabezpieczenia obwodu, ślady przegrzania listwy przyłączeniowej i poprawność podłączenia | Brak zasilania na właściwych zaciskach kieruje diagnostykę do instalacji. Prawidłowe zasilanie nie potwierdza jeszcze sprawności modułu. |
| Panel działa, ale jedno pole nie wykrywa garnka | nieodpowiednie naczynie, złącze cewki, cewka, czujnik pola albo obwód wykrywania naczynia w module | użyj tego samego garnka na sprawnym polu, a następnie obejrzyj złącza i przewody uszkodzonego pola | Jeżeli naczynie działa na innym polu, problem nie wynika wyłącznie z garnka. Nadal trzeba rozróżnić cewkę, czujnik i elektronikę. |
| Pole zaczyna grzać, lecz przerywa po kilku minutach | przegrzewanie, niedrożna wentylacja, zatrzymany wentylator, niewłaściwy odczyt czujnika lub usterka modułu | usuń przeszkody wentylacyjne, sprawdź swobodę wirnika i stan złączy; obserwuj, czy przerwanie zależy od temperatury lub mocy | Powtarzalne wyłączenie po nagrzaniu wskazuje na potrzebę kontroli chłodzenia i toru pomiaru temperatury, ale nie przesądza o uszkodzeniu czujnika. |
| Panel nie reaguje lub uruchamia funkcje niestabilnie | wilgoć albo zabrudzenie szkła, przedmiot na sensorach, uszkodzona wiązka lub panel sterowania | osusz i oczyść powierzchnię, usuń przedmioty, a po odłączeniu zasilania skontroluj wiązkę oraz złącza | Jeżeli problem pozostaje na czystym i suchym panelu, należy sprawdzić połączenia przed zakupem panelu. |
| Płyta wyzwala zabezpieczenie instalacji | zwarcie w module mocy, IGBT, mostku prostowniczym, filtrze lub uszkodzenie izolacji | nie uruchamiaj jej ponownie; potrzebne są pomiary zwarcia i rezystancji izolacji | Jest to usterka wymagająca diagnostyki serwisowej. Sama wymiana bezpiecznika lub zwiększenie jego wartości jest niedopuszczalne. |
| Słychać brzęczenie, klikanie albo wentylator | normalna praca indukcji, drgania naczynia, luźny element montażowy lub zużyty wentylator | porównaj dźwięk przy różnych naczyniach i poziomach mocy, sprawdź stabilność montażu oraz czystość wentylatora | Brzęczenie przy dużej mocy i klikanie układów nie muszą oznaczać awarii. Trzaski, gwizdanie, stukanie, tarcie, terkotanie lub brak obrotów wentylatora wymagają kontroli. |
Jak sprawdzić cewkę i czujnik temperatury?
W modelu PI6536NSTK stosowane są różne wykonania cewek, między innymi oznaczenia OKTA C-160 z czujnikiem 300 oraz OKTA C-320 z czujnikiem 420. Nie wolno dobierać ich jedynie według średnicy, kształtu przewodu lub podobnego złącza.
Po odłączeniu płyty od instalacji i rozładowaniu układu serwisant może wykonać następujące kontrole:
- Oględziny cewki – należy szukać przebarwień, nadtopionych złączy, poluzowanego zacisku, uszkodzonej izolacji przewodu i śladów łuku elektrycznego.
- Kontrola ciągłości uzwojenia – przerwa wskazuje na uszkodzenie cewki lub jej połączenia. Niska rezystancja uzwojenia jest cechą konstrukcyjną i sam pomiar zwykłym multimetrem nie potwierdza sprawności cewki pod obciążeniem.
- Pomiar izolacji – przebicie uzwojenia do elementów przewodzących wymaga odpowiedniego miernika izolacji i procedury właściwej dla elektroniki urządzenia. Tego badania nie należy zastępować testem ciągłości z sygnałem dźwiękowym.
- Kontrola czujnika – czujnik należy odłączyć od modułu, zmierzyć jego rezystancję w stabilnej temperaturze, a następnie sprawdzić, czy zmienia się płynnie podczas kontrolowanego ogrzewania lub chłodzenia. Wartość trzeba porównać z dokumentacją właściwego czujnika albo identycznym, sprawnym elementem.
Brak przerwy w cewce i zmiana rezystancji czujnika nie wykluczają usterki modułu mocy, sterownika IGBT ani połączenia ujawniającego się dopiero przy dużym obciążeniu.
Kiedy podejrzewać moduł indukcyjny?
Moduł GECO MG361.42 OKTA Amb. 3,7 kW o numerze 8509992 jest katalogowo przypisany do wybranych płyt Amica, w tym do modelu PI6536NSTK o kodzie 21561 i typie PBP3VI536FTB3SGC. Nie oznacza to jednak, że każdy brak grzania uzasadnia jego wymianę.
Elektronikę bierze się pod uwagę, gdy:
- sprawne naczynie nie jest wykrywane tylko na jednym polu, a cewka, czujnik i ich połączenia nie wykazują nieprawidłowości;
- płyta wyłącza określone pole mimo prawidłowego chłodzenia;
- widoczne są przepalenia, pęknięcia elementów, uszkodzone ścieżki lub złącza;
- zabezpieczenie instalacji zadziałało wskutek zwarcia w stopniu mocy;
- zasilanie i panel sterowania działają, ale moduł nie uruchamia obwodu pola.
Uszkodzony IGBT nie zawsze ma widoczne pęknięcie lub pełne zwarcie wykrywane prostym testem. Naprawa modułu wymaga znajomości przetwornic i układów rezonansowych, kontroli elementów współpracujących oraz bezpiecznego uruchomienia po naprawie. Wymiana samego tranzystora bez znalezienia przyczyny może spowodować jego ponowne uszkodzenie.
Wentylator i przegrzewanie płyty
W tej wersji urządzenia występuje wentylator chłodzący GECO 12 V. Jego brak pracy nie oznacza automatycznie uszkodzonego silnika — wentylator jest uruchamiany zależnie od warunków pracy i temperatury.
Najpierw sprawdza się:
- drożność kanałów wentylacyjnych pod płytą;
- czy wirnik nie jest zablokowany i nie ociera o obudowę;
- stan przewodów oraz wtyczki wentylatora;
- czujniki temperatury i ich zamocowanie;
- obecność napięcia sterującego w momencie, w którym moduł powinien włączyć chłodzenie.
Ostatni test wykonuje się na pracującym urządzeniu, dlatego jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta. Brak napięcia może wskazywać na sterowanie, czujnik albo połączenie, natomiast prawidłowe napięcie przy nieruchomym wirniku kieruje podejrzenie na wentylator.
Dostęp do podzespołów i wymiana
Dostęp do cewek, modułu, wentylatora i wiązek uzyskuje się zwykle od spodu po wyjęciu płyty z blatu i zdjęciu dolnej osłony. Sposób mocowania szkła i obudowy trzeba jednak ocenić przed rozpoczęciem pracy — podważanie tafli od góry może ją wyszczerbić lub pęknąć.
Bezpieczna kolejność prac serwisowych obejmuje:
- odłączenie obwodu płyty w rozdzielnicy i zabezpieczenie go przed przypadkowym załączeniem;
- potwierdzenie odpowiednim przyrządem braku napięcia na wszystkich torach zasilających;
- odczekanie czasu wymaganego do rozładowania kondensatorów i sprawdzenie braku niebezpiecznego napięcia w module;
- wyjęcie urządzenia z blatu bez naciskania na krawędzie szkła;
- wykonanie zdjęć oraz oznaczenie przewodów przed rozłączeniem wtyczek;
- kontrolę śladów przegrzania, wilgoci, poluzowanych zacisków i uszkodzeń mechanicznych;
- montaż części o potwierdzonym numerze, odtworzenie mocowań cewek, osłon i prowadzenia przewodów;
- sprawdzenie uziemienia, połączeń oraz działania każdego pola po złożeniu.
Opisane czynności serwisowe wymagają kwalifikacji elektrycznych, doświadczenia i właściwych przyrządów. Wewnątrz płyty występują obwody o niebezpiecznym napięciu, a kondensatory mogą pozostawać naładowane po odłączeniu zasilania.
Szkło, uszczelnienie i elementy montażowe
Pękniętego szkła płyty nie należy kleić ani dalej nagrzewać. Szczelina może dopuścić wilgoć do elektroniki, a naprężenia cieplne powiększają uszkodzenie. Taflę dobiera się według numeru katalogowego i wersji urządzenia, nie wyłącznie według wymiarów otworu w blacie.
Przy ponownym montażu trzeba sprawdzić taśmę uszczelniającą, elementy dystansowe, sprężyny cewek i zacisk odciążający przewód. Brak dystansu może powodować drgania albo niewłaściwy docisk podzespołu, natomiast uszkodzona uszczelka zwiększa ryzyko przedostania się płynu pod płytę. Nie należy zastępować fabrycznej taśmy przypadkowym silikonem, jeśli producent nie przewiduje takiego sposobu montażu.
Jak dobrać części do Amica PI6536NSTK?
Podstawowe oznaczenia tej wersji to:
- model handlowy: PI6536NSTK;
- kod wyrobu: 21561;
- typ: PBP3VI536FTB3SGC.
Do potwierdzenia zgodności przygotuj również 14-cyfrowy numer fabryczny z tabliczki znamionowej. W Amica sam model może nie wystarczyć do rozróżnienia zmian produkcyjnych.
Porównaj numer starej części z numerem produktu. Ma to szczególne znaczenie przy cewkach z różnymi czujnikami, panelach sterowania, wiązkach i modułach elektronicznych. Identyczny kształt złącza nie potwierdza zgodności pinów, parametrów czujnika ani wersji elektroniki. Modułu nie należy również zamawiać z założeniem, że każda wersja jest gotowa do pracy bez konfiguracji.
Jeżeli oznaczenie na tabliczce różni się od podanych danych, wróć do kategorii płyt indukcyjnych Amica o szerokości 60–90 cm i odszukaj właściwy kod wyrobu. Do weryfikacji przygotuj zdjęcie całej tabliczki oraz czytelne zdjęcie oznaczenia demontowanej części.
FAQ – części i naprawa Amica PI6536NSTK
Dlaczego jedno pole nie wykrywa garnka?
Najpierw sprawdź to samo naczynie na innym polu. Jeśli tam działa, przyczyną może być połączenie cewki, jej czujnik albo obwód wykrywania naczynia w module. Sam brak wykrywania nie przesądza, którą część należy wymienić.
Czy cewkę indukcyjną można sprawdzić multimetrem?
Można sprawdzić ciągłość uzwojenia i wykryć przerwę, ale niska rezystancja nie potwierdza pełnej sprawności. Cewka może mieć uszkodzenie izolacji lub zachowywać się nieprawidłowo dopiero pod obciążeniem.
Czy głośna praca oznacza uszkodzony wentylator?
Nie zawsze. Brzęczenie może zależeć od naczynia i poziomu mocy, a klikanie od przełączania obwodów. Wentylator podejrzewa się szczególnie wtedy, gdy słychać tarcie lub terkotanie, wirnik nie obraca się albo płyta przegrzewa się mimo drożnej wentylacji.
Czy można wymienić moduł bez sprawdzania cewek?
Nie jest to zalecane. Zwarcie, uszkodzona izolacja albo problem w obwodzie współpracującym może uszkodzić nowy moduł. Przed wymianą trzeba sprawdzić cewki, czujniki, wentylator, wiązki i zaciski zasilania.
Jakie dane są potrzebne do zakupu części?
Przygotuj model PI6536NSTK, kod wyrobu 21561, typ PBP3VI536FTB3SGC oraz 14-cyfrowy numer fabryczny. Dodatkowo porównaj numer katalogowy umieszczony na wymontowanym podzespole.
Czy można używać płyty z pękniętym szkłem?
Nie. Urządzenie należy odłączyć od zasilania. Pęknięcie może się powiększyć, a płyn przedostający się do wnętrza grozi zwarciem i porażeniem.
