21609 - PBP4VI543FTB4SACUUt płyta indukcyjna
Części do płyty indukcyjnej Amica 21609 PBP4VI543FTB4SACUUt dobiera się na podstawie pełnych oznaczeń urządzenia oraz potwierdzonej zgodności podzespołu. Przy braku grzania, wykrywania garnka lub samoczynnym wyłączaniu najpierw rozróżnij problem z naczyniem, zasilaniem, chłodzeniem, cewką albo modułem mocy.
Co obejmuje ta kategoria

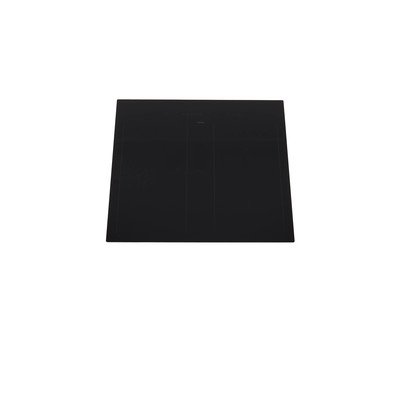

Model 21609 - PBP4VI543FTB4SACUUt należy do rodziny płyt indukcyjnych Amica PB4VI543FTB4SACUUt. W urządzeniu współpracują ze sobą między innymi: szklana płyta robocza, cewki indukcyjne, moduł lub moduły mocy, panel dotykowy, wiązki przewodów, czujniki temperatury, układ chłodzenia oraz elementy przyłączeniowe i montażowe. Awaria jednego z tych elementów może wpływać na pojedyncze pole albo na całą płytę.
Oznaczenie rodziny nie potwierdza jeszcze, że każdy podzespół pasuje do każdego wariantu. Płyty o podobnym wyglądzie mogą różnić się modułem GECO, układem pól, wersją panelu, wiązką, oprogramowaniem lub sposobem przyłączenia.
Objaw nie wskazuje od razu części
| Objaw | Możliwe przyczyny | Co można sprawdzić | Co oznacza wynik |
| Płyta nie reaguje na włącznik | Brak zasilania, wyłączony zabezpiecznik, problem z przyłączem, zasilacz elektroniki, moduł sterujący | Czy działa właściwe zabezpieczenie obwodu i czy inne elementy instalacji pracują prawidłowo; czy panel nie jest mokry lub zablokowany | Prawidłowe zasilanie zewnętrzne nie potwierdza sprawności modułu. Pomiar napięcia przy zaciskach i wewnątrz urządzenia wykonuje uprawniony elektryk lub serwisant |
| Jedno pole nie grzeje, ale panel reaguje | Cewka, czujnik NTC, połączenie cewki, tor sterowania, IGBT lub moduł mocy | Porównanie zachowania uszkodzonego pola z działającym polem; oględziny po odłączeniu zasilania | Jeżeli po zamianie elementu z innym polem objaw pozostaje w tym samym miejscu, podejrzenie przesuwa się z cewki na elektronikę lub jej sterowanie. Taki test dotyczy wyłącznie konstrukcji, w której części są rzeczywiście zamienne |
| Płyta nie wykrywa garnka | Niewłaściwe lub zbyt małe ferromagnetyczne dno, krzywe naczynie, zabrudzenie, zbyt duża odległość od cewki, przewód lub moduł pola | Próba z innym płaskim garnkiem indukcyjnym; test magnesem na spodzie; ustawienie naczynia centralnie na odpowiednim polu | Magnes potwierdza obecność materiału ferromagnetycznego, ale nie potwierdza prawidłowej średnicy, płaskości ani sprawności elektroniki |
| Pole wykrywa garnek bez garnka i nie grzeje | Błąd detekcji obciążenia, moduł mocy, elementy toru pomiarowego, uszkodzenie sterowania | Czy problem dotyczy tylko jednego pola; oględziny złączy i modułu po odłączeniu zasilania; diagnostyka serwisowa | Samoczynne wykrywanie naczynia jest wskazówką dla układu pola, ale nie pozwala bez pomiarów wskazać procesora, cewki ani całego modułu |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, zablokowany lub niesprawny wentylator, zabrudzone kanały powietrzne, czujnik temperatury, moduł mocy, ograniczenie mocy przyłączeniowej | Czy wentylacja pod płytą nie jest zasłonięta; czy wentylator uruchamia się podczas obciążenia; czy pojawia się wskaźnik ciepła lub kod błędu | Prawidłowa praca wentylatora nie wyklucza problemu z czujnikiem, modułem ani przepływem powietrza. Nie należy odłączać zabezpieczeń termicznych |
| Działa tylko część pól albo moc jest ograniczona | Współdzielenie mocy, ustawione ograniczenie całkowitej mocy, brak jednej fazy lub tor zasilania, moduł mocy | Sprawdzenie ustawień PowerChoice Pro i zgodności instalacji z instrukcją; obserwacja, czy problem pojawia się przy pracy kilku pól | Ograniczenie mocy może być normalną funkcją urządzenia, a nie awarią. Jeżeli wcześniej działało inaczej, potrzebna jest kontrola zasilania i elektroniki |
Najpierw wyklucz proste przyczyny
Przed zamówieniem cewki lub drogiego modułu sprawdź czynności dostępne bez otwierania urządzenia:
- Próba naczynia: przyłóż magnes do suchego dna garnka. Powinien się przyciągać. Dno musi być płaskie, a jego część ferromagnetyczna odpowiednio duża dla wybranego pola.
- Zmiana naczynia i pola: ten sam garnek sprawdź na innym polu, a inne naczynie na polu zgłaszającym problem. Jeżeli tylko jedno pole nie reaguje na kilka prawidłowych garnków, rośnie prawdopodobieństwo usterki urządzenia.
- Kontrola powierzchni: usuń wodę, tłuszcz i przedmioty z panelu dotykowego. Mokry lub zasłonięty panel może nie przyjmować poleceń albo przerywać pracę.
- Reset zasilania: po wyłączeniu płyty odłącz ją od zasilania zgodnie z instalacją i instrukcją, odczekaj, a następnie przywróć zasilanie. Jeżeli objaw wraca, reset nie jest naprawą i nie uzasadnia wymiany części na próbę.
- Wentylacja: sprawdź, czy przestrzeń pod płytą i wyloty powietrza nie są zasłonięte przez szufladę, izolację lub przedmioty w szafce.
W instrukcji tej rodziny Amica opisano między innymi detekcję naczynia, ograniczenie całkowitej mocy oraz wskaźnik ciepła resztkowego. Symbol braku garnka albo litera H nie powinny być automatycznie traktowane jako kod uszkodzonego modułu.
Diagnostyka techniczna
Po odłączeniu urządzenia od instalacji serwisant może wykonać oględziny dolnej części płyty, złączy, wiązek i modułów. Należy szukać nadpalonych zacisków, luźnych konektorów, pękniętych lutów, śladów wilgoci, uszkodzeń izolacji i zabrudzeń ograniczających chłodzenie. Sam wygląd płytki nie wystarcza do potwierdzenia sprawności.
Cewka i czujnik temperatury

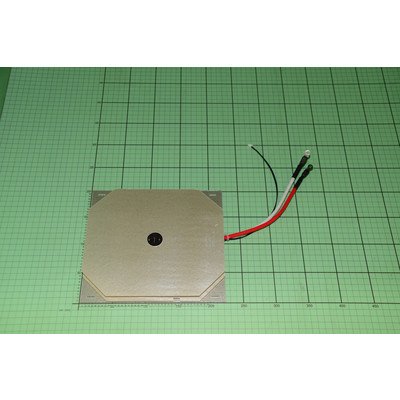

Cewka indukcyjna jest połączona z elektroniką mocy, a w wielu konstrukcjach współpracuje także z czujnikiem NTC. Pomiar wykonuje się przy odłączonym zasilaniu, po rozłączeniu odpowiednich przewodów i zgodnie ze schematem konkretnego modułu. Należy sprawdzić ciągłość uzwojenia, stan połączeń oraz rezystancję czujnika w temperaturze odniesienia przewidzianej przez dokumentację.
Nie ma jednej uniwersalnej rezystancji cewki ani NTC dla wszystkich płyt indukcyjnych. Wynik prawidłowy dla jednego modułu może być nieprawidłowy dla innego. Przerwa, zwarcie lub wyraźna różnica względem identycznego sprawnego toru są wskazówką, ale pomiar omomierzem nie odtwarza pracy cewki pod obciążeniem.
Moduł mocy i elementy sterujące
Jeżeli panel pozwala ustawić poziom mocy, ale pole nie rozpoczyna grzania, trzeba rozdzielić problem detekcji naczynia od problemu generatora. W module mocy pracują między innymi tranzystory IGBT, elementy obwodu rezonansowego, układy sterowania i pomiaru obciążenia. Uszkodzenie może ujawnić się dopiero pod obciążeniem, dlatego sam test diody lub rezystancji elementu nie zawsze rozstrzyga sprawę.
Przykładowo prawidłowy pomiar napięcia zasilania modułu nie potwierdza sprawności toru IGBT, sterowania bramki, kondensatorów ani procesora. Z kolei wymiana samego IGBT bez ustalenia przyczyny uszkodzenia może doprowadzić do ponownej awarii. Naprawy na poziomie elementów SMD i obwodów mocy wymagają doświadczenia, izolowanego stanowiska, właściwych przyrządów oraz dokumentacji serwisowej.
Wentylator i przegrzewanie
Wentylator może uruchamiać się tylko przy odpowiedniej temperaturze radiatora lub przy większym obciążeniu, dlatego brak pracy w spoczynku nie musi oznaczać awarii. Jeżeli płyta wyłącza się podczas gotowania, sprawdź drożność kanału powietrznego, łopatki wentylatora, jego złącze i obecność zabrudzeń. W części konstrukcji wentylator jest sterowany przez moduł mocy, więc jego wymiana nie rozwiąże problemu uszkodzonego sterowania.
Nie sprawdzaj obwodów płyty pod napięciem bez kwalifikacji i procedury dla konkretnego modelu. Występują tam napięcia sieciowe oraz naładowane kondensatory. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi; nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części i wymiana
W typowej konstrukcji dostęp uzyskuje się po wyjęciu płyty z blatu i zdjęciu dolnej osłony. Dokładna kolejność zależy od wariantu obudowy, zastosowanych uchwytów i sposobu zabudowy. Przed demontażem trzeba odłączyć zasilanie w rozdzielnicy, zabezpieczyć szybę przed uszkodzeniem i oznaczyć przewody oraz złącza.
Przy wymianie cewki lub modułu należy zwrócić uwagę na:
- położenie elementu względem szkła i izolacji;
- prowadzenie przewodów z dala od radiatorów oraz ruchomych części wentylatora;
- prawidłowe osadzenie czujnika temperatury;
- kompletność podkładek, uchwytów, ekranów i elementów dociskowych;
- zgodność złączy, oznaczeń płytki oraz wersji modułu;
- brak przewodów przyciśniętych przez dolną pokrywę;
- drożność kanałów chłodzenia po ponownym montażu.
Po naprawie należy wykonać kontrolę zgodną z dokumentacją urządzenia: uruchomić każde pole z odpowiednim naczyniem, sprawdzić reakcję panelu, regulację mocy, działanie wentylatora i zachowanie przy równoczesnym obciążeniu kilku pól. Nie wolno mostkować czujników, blokad ani zabezpieczeń termicznych.
Jak dobrać część do modelu Amica
Dla urządzeń Amica sam skrócony model może nie identyfikować wariantu technicznego. Przed zakupem przygotuj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego modułu lub części, jeżeli jest czytelne;
- zdjęcie tabliczki oraz zdjęcie etykiety wymienianego podzespołu, jeśli część została już wyjęta.
Nie dobieraj modułu wyłącznie po liczbie pinów, kształcie płytki, nazwie handlowej modelu ani podobnym zdjęciu. Znaczenie mogą mieć wersja elektroniki, układ pól, moc całkowita, rozmieszczenie złączy, oprogramowanie oraz wymagane zaprogramowanie. Nie każdy moduł wymaga konfiguracji, ale nie można też zakładać, że każdy będzie działał po prostym podłączeniu.
Najbezpieczniejszy następny krok to porównanie pełnych oznaczeń z tabliczki z katalogową zgodnością części. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki znamionowej i etykiety modułu przed zakupem.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Przyczyną może być niewłaściwy garnek, problem z detekcją naczynia, wiązka, czujnik NTC, moduł mocy, element sterujący albo zasilanie. Jeżeli kilka prawidłowych garnków działa na innych polach, a jedno pole pozostaje niesprawne, potrzebna jest diagnostyka tego toru.
Czy mogę sprawdzić cewkę zwykłym miernikiem?
Możesz wykonać podstawową kontrolę ciągłości po całkowitym odłączeniu urządzenia, ale wynik nie potwierdza pełnej sprawności cewki. Wartość rezystancji i sposób pomiaru zależą od konstrukcji. Do oceny NTC i elektroniki potrzebna jest dokumentacja konkretnego modułu.
Dlaczego płyta nie wykrywa garnka, mimo że magnes się przyciąga?
Magnes potwierdza tylko obecność materiału ferromagnetycznego. Garnek może mieć zbyt małą część magnetyczną, krzywe lub wklęsłe dno albo być ustawiony poza środkiem pola. Jeżeli kilka odpowiednich naczyń nie jest wykrywanych tylko na jednym polu, podejrzany jest układ tego pola.
Czy wentylator powinien pracować natychmiast po włączeniu płyty?
Nie zawsze. Sterowanie wentylatorem zależy od temperatury radiatora i obciążenia. Niepokojące są natomiast wyłączenia podczas gotowania, przegrzewanie, nietypowe odgłosy lub błąd związany z chłodzeniem. Wtedy sprawdza się drożność kanału, wentylator, złącze, czujnik i moduł sterujący.
Czy można kupić moduł tylko na podstawie modelu PBP4VI543FTB4SACUUt?
Nie należy tego robić bez potwierdzenia pełnego wariantu. Dla Amica sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny. Porównaj także oznaczenie modułu, liczbę i położenie złączy oraz wersję wykonania.
Czy po wymianie modułu płyta wymaga programowania?
Zależy to od zastosowanego modułu i wersji urządzenia. Niektóre elementy są dostarczane jako gotowe do montażu, a inne mogą wymagać konfiguracji lub dopasowania przez serwis. Potwierdź tę informację dla konkretnego numeru części przed zakupem.
