21662 - PBP4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI515FTB4P2U dobiera się po pełnych danych urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, problemach z wykrywaniem garnka, błędach lub przegrzewaniu warto najpierw rozróżnić usterkę naczynia, cewki, czujnika, wentylatora albo modułu mocy.
Jakie części występują w płycie Amica PBP4VI515FTB4P2U
Model 21662 należy do rodziny płyt indukcyjnych Amica typu PB*4VI515FTB4P2U. Układ obejmuje cztery pola grzejne, panel sensorowy, moduły indukcyjne, cewki, czujniki temperatury, wentylator chłodzący, wiązki przewodów, elementy montażowe oraz szybę ceramiczną. W tej rodzinie spotyka się również warianty o podobnym oznaczeniu, dlatego numer kategorii lub sam skrócony model nie wystarcza do potwierdzenia zgodności każdej części.
Dane techniczne tego typu urządzenia obejmują zasilanie 230/400 V 2N~ 50 Hz, moc znamionową płyty około 7,35 kW oraz pola o średnicach około 160–180 mm i 210–220 mm. Parametry te dotyczą rodziny wskazanej w instrukcji i nie powinny być przenoszone na inne modele Amica bez sprawdzenia ich dokumentacji.
Objaw a możliwa przyczyna
Pojedynczy objaw nie wskazuje automatycznie jednej części. Wstępna diagnostyka powinna uwzględniać zarówno elementy elektryczne, jak i warunki użytkowania.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Płyta nie reaguje na sensor i nie pokazuje pól | Brak zasilania, problem z przyłączem, modułem zasilającym albo panelem sterowania | Zadziałanie zabezpieczeń, dostępność zasilania i stan przewodów; pomiary sieciowe wykonuje elektryk | Brak zasilania nie potwierdza awarii modułu. Prawidłowe zasilanie kieruje diagnostykę do wnętrza urządzenia |
| Wszystkie pola nie grzeją, ale wyświetlacz działa | Ograniczenie Power Management, problem z modułem mocy, zasilaniem części mocy lub komunikacją | Sprawdź ustawienie maksymalnej mocy oraz czy problem dotyczy wszystkich pól w taki sam sposób | Ograniczenie mocy może blokować część nastaw bez uszkodzenia. Jednoczesny brak grzania kilku pól wymaga sprawdzenia wspólnego obwodu |
| Jedno pole nie grzeje, pozostałe działają | Cewka, czujnik temperatury, przewody, moduł indukcyjny, tranzystor mocy lub elementy sterowania | Wypróbuj to samo odpowiednie naczynie na innym polu i porównaj zachowanie; następnie sprawdź złącza i część właściwą dla danego pola | Jeżeli inne pole działa z tym samym garnkiem, problem jest związany z konkretnym torem lub jego sterowaniem, ale nie przesądza jeszcze o wymianie modułu |
| Pole pokazuje brak garnka lub nie wykrywa naczynia | Niewłaściwe dno garnka, zbyt mała średnica ferromagnetyczna, cewka, czujnik lub układ detekcji | Sprawdź magnesem dno, płaskość i średnicę części magnetycznej; użyj naczynia na innym polu | Jeżeli kilka odpowiednich garnków nie działa tylko na jednym polu, rośnie prawdopodobieństwo usterki tego pola. Test garnka nie sprawdza elektroniki |
| Pole wykrywa garnek, lecz grzeje słabo albo przerywa | Ograniczenie mocy, przegrzewanie, wentylator, czujnik temperatury, moduł mocy albo problem z naczyniem | Porównaj pracę na różnych poziomach mocy, sprawdź drożność wlotu i wylotu powietrza oraz zachowanie po ostygnięciu | Przerwanie po rozgrzaniu może oznaczać zadziałanie ochrony termicznej, ale także błąd czujnika lub sterowania |
| Płyta wyłącza się po kilku minutach | Przegrzewanie modułu, niesprawny wentylator, zabrudzenie kanału powietrza, niewłaściwa zabudowa albo usterka czujnika | Sprawdź, czy wentylator uruchamia się podczas obciążenia i czy przestrzeń pod płytą nie jest zasłonięta | Brak wentylacji może powodować wyłączenie ochronne; wymiana modułu bez usunięcia przyczyny może doprowadzić do ponownej awarii |
| Panel nie reaguje albo reaguje wybiórczo | Wilgoć, zabrudzenie szyby, panel sensorowy, wiązka lub moduł sterowania | Oczyść i osusz powierzchnię, odłącz urządzenie zgodnie z instrukcją, sprawdź połączenia po uzyskaniu dostępu | Poprawa po osuszeniu wskazuje na warunki pracy, nie na pewną awarię panelu |
| Szyba jest pęknięta | Uszkodzenie mechaniczne powierzchni ceramicznej | Nie uruchamiaj urządzenia i odłącz je od zasilania | Pęknięta szyba może umożliwić dostęp wilgoci do części pod napięciem. Potrzebna jest właściwa szyba lub kompletna część zgodna z wariantem |
Zanim zamówisz moduł lub cewkę
Sprawdź naczynie i ustawienia
Płyta indukcyjna nie uruchomi pola bez odpowiedniego naczynia. Do dna garnka powinien przyciągać się magnes, a dno powinno być płaskie. Dla pól o średnicy 160–180 mm instrukcja podaje minimalną średnicę dna emaliowanego naczynia około 110 mm; dla większych pól wartość zależy od średnicy strefy i materiału naczynia. Duży garnek może mieć zbyt mały obszar ferromagnetyczny mimo odpowiedniej średnicy zewnętrznej.
Jeżeli problem dotyczy jednocześnie kilku pól, sprawdź funkcję Power Management. W tej rodzinie można ustawić maksymalną moc całkowitą na 2,8, 3,7, 6,0 lub 7,4 kW. Ograniczenie może sprawić, że część nastaw będzie niedostępna, lecz samo w sobie nie oznacza uszkodzenia modułu.
Porównaj pola
Użyj jednego sprawnego, odpowiedniego garnka i sprawdź każde pole przy podobnym poziomie mocy. Zapisz, czy dane pole:
- rozpoznaje obecność naczynia;
- pokazuje ustawiony poziom mocy;
- rozpoczyna grzanie;
- przerywa pracę dopiero po rozgrzaniu;
- wyłącza się razem z wentylatorem lub bez takiej zależności.
Taki test pozwala odróżnić problem z naczyniem lub obsługą od usterki jednego toru grzejnego. Nie zastępuje jednak pomiarów serwisowych.
Co można sprawdzić miernikiem
Przed pomiarem urządzenie musi być odłączone od zasilania, a kondensatory w części mocy muszą zostać bezpiecznie rozładowane zgodnie z procedurą serwisową. W płycie indukcyjnej występują obwody o niebezpiecznych napięciach; pomiary pod napięciem i diagnostykę modułu mocy powinien wykonywać wykwalifikowany serwisant z odpowiednimi przyrządami.
Cewka indukcyjna
Po uzyskaniu dostępu można sprawdzić ciągłość uzwojenia i stan przewodów między cewką a modułem. Pomiar wykonuje się na odłączonej cewce, aby nie obejmował innych elementów obwodu. Wynik przerwy, luźne złącze, nadpalony przewód albo mechaniczne uszkodzenie cewki są istotnymi nieprawidłowościami.
Sama ciągłość uzwojenia nie potwierdza pełnej sprawności. Cewka może mieć uszkodzenie izolacji, wadliwe mocowanie czujnika lub problem ujawniający się dopiero podczas pracy. Nie należy przenosić rezystancji zmierzonej w jednym modelu na wszystkie cewki Amica; wartość i sposób oceny trzeba porównać z dokumentacją konkretnego modułu.
Czujnik temperatury
Czujnik przy cewce oraz czujniki związane z chłodzeniem chronią układ przed przegrzaniem i wpływają na sterowanie mocą. Na odłączonym elemencie można sprawdzić, czy obwód czujnika nie jest przerwany ani zwarty. Jeżeli jest to termistor, jego rezystancja zmienia się wraz z temperaturą, dlatego pomiar w jednej temperaturze nie wystarcza do potwierdzenia charakterystyki.
Interpretacja wymaga wartości podanej dla danego modelu lub modułu. Wadliwy czujnik, przerwany przewód albo źle osadzony element mogą powodować brak grzania, cykliczne wyłączanie lub komunikat związany z temperaturą. Nie należy mostkować czujnika ani uruchamiać płyty z odłączonym zabezpieczeniem.
Moduł indukcyjny i elementy mocy
W module znajdują się między innymi prostownik, kondensatory obwodu rezonansowego, tranzystor mocy IGBT oraz układy sterowania. Pomiar zwarcia tranzystora, diod lub kondensatorów może wskazać uszkodzenie, ale wynik zależy od sposobu odłączenia elementu i wpływu pozostałych obwodów.
Pomiar wykonany bez wylutowania elementu może być mylący. Prawidłowe napięcia zasilania również nie wykluczają usterki sterowania, mikropęknięcia lutu ani problemu ujawniającego się dopiero pod obciążeniem. Dlatego modułu nie powinno się wymieniać wyłącznie na podstawie jednego objawu lub prostego testu omomierzem.
Dostęp do części i wymiana
W przypadku tej konstrukcji typowy dostęp serwisowy wymaga wyjęcia płyty z blatu i zdjęcia dolnej osłony. Dokładna kolejność zależy od wykonania obudowy, sposobu zabudowy oraz wersji modułu. Przed demontażem należy:
- wyłączyć właściwe zabezpieczenie w rozdzielnicy, a nie tylko panel sensorowy;
- potwierdzić brak napięcia odpowiednim przyrządem;
- zabezpieczyć szybę i wyjąć urządzenie z blatu bez podważania jej punktowo;
- wykonać zdjęcia połączeń i oznaczyć wtyczki przed odłączeniem;
- odłączyć wiązki, przewody cewek, czujników, wentylatora i panelu zgodnie z ich ułożeniem;
- sprawdzić, czy nie ma śladów przegrzania, wilgoci, nadtopionych złączy lub pękniętych lutów.
Przy wymianie cewki trzeba zachować jej średnicę, położenie, mocowanie oraz prawidłowy kontakt czujnika z obszarem pomiarowym. Przy wymianie modułu należy porównać oznaczenie płytki, wersję wykonania, złącza i rozmieszczenie elementów. Nie wystarczy identyczny kształt obudowy ani taka sama liczba pinów.
Po montażu przewody powinny wrócić na swoje miejsce i nie mogą dotykać gorących elementów ani wentylatora. Trzeba odtworzyć osłony, uziemienie i elementy zabezpieczające. Po naprawie sprawdza się kolejno panel, każde pole, wykrywanie odpowiedniego garnka, regulację mocy oraz pracę wentylatora. Nie testuj płyty z pękniętą szybą ani bez zamontowanej osłony.
Opisane czynności przy otwartej płycie, pomiarach elektrycznych i części mocy wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz zachowania procedur ochrony przed porażeniem. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do modelu 21662
Dla urządzeń Amica przygotuj komplet danych z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- w razie potrzeby oznaczenie typu, numer modułu lub kod części odczytany z wymontowanego elementu.
Model PBP4VI515FTB4P2U występuje w kilku kategoriach i zestawieniach urządzeń z różnymi kodami. Z tego powodu nie wolno potwierdzać zgodności po samym napisie „PBP4VI515FTB4P2U”, zdjęciu, wymiarze zewnętrznym albo podobnym złączu. Znaczenie mogą mieć wariant wykonania, kod wyrobu, układ pól, wersja modułu, sposób mocowania i oprogramowanie sterujące.
Przed zamówieniem porównaj oznaczenie z tabliczki z opisem części oraz zdjęciem etykiety elementu. W przypadku modułu sprawdź również, czy producent przewiduje konfigurację lub programowanie po wymianie — nie każdy moduł wymaga takiej czynności i nie każdy działa jako uniwersalny zamiennik.
Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej oraz etykiety uszkodzonej części. To bezpieczniejsza droga niż zakup modułu, cewki lub szyby wyłącznie na podstawie podobnego modelu.
Konserwacja i zapobieganie kolejnym usterkom
- Nie zasłaniaj wlotów i wylotów powietrza pod płytą.
- Nie przechowuj metalowych przedmiotów bezpośrednio pod urządzeniem, jeżeli mogą nagrzewać się od wyrzucanego powietrza.
- Używaj płaskich, suchych i odpowiednich magnetycznie naczyń.
- Nie stawiaj ciężkich przedmiotów na szybie i nie używaj jej jako blatu roboczego.
- Po zalaniu lub wykipieniu wyłącz urządzenie i usuń wilgoć zgodnie z instrukcją.
- Nie używaj płyty z pękniętą szybą ani z uszkodzonym przewodem lub nadpalonym złączem.
FAQ
Czy brak grzania oznacza uszkodzony moduł indukcyjny?
Nie. Przyczyną może być nieodpowiedni garnek, ograniczenie całkowitej mocy, cewka, czujnik temperatury, przewody, wentylator albo element sterowania. Najpierw porównaj zachowanie tego samego garnka na innych polach i sprawdź, czy problem dotyczy jednego pola czy całej płyty.
Dlaczego płyta nie wykrywa garnka?
Sprawdź magnesem, czy dno garnka jest ferromagnetyczne, oraz czy jego część magnetyczna ma odpowiednią średnicę i jest płaska. Jeżeli kilka właściwych naczyń nie jest wykrywanych tylko na jednym polu, możliwa jest usterka toru detekcji, cewki, czujnika lub modułu. Sam test garnka nie pozwala wskazać konkretnej części.
Czy można zmierzyć cewkę zwykłym multimetrem?
Można sprawdzić ciągłość uzwojenia na odłączonym elemencie, ale taki test nie potwierdza pełnej sprawności cewki. Nie wykrywa wszystkich problemów z izolacją, mocowaniem czujnika ani usterek ujawniających się pod obciążeniem. Wartość pomiaru trzeba interpretować według dokumentacji konkretnego urządzenia.
Czy pękniętą szybę można nadal używać?

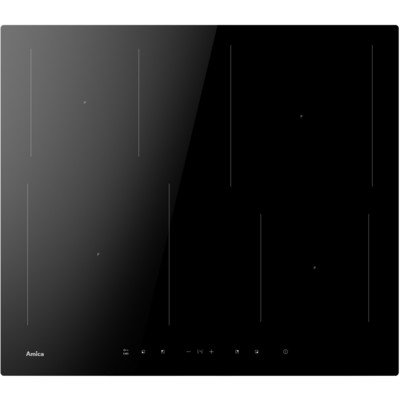

Nie. Pęknięta szyba może dopuścić wilgoć do części elektrycznych znajdujących się pod napięciem. Odłącz płytę od zasilania i dobierz właściwą szybę po pełnych danych urządzenia oraz wariancie wykonania.
Czy moduł o takim samym wyglądzie będzie pasował?
Nie musi. Moduły mogą różnić się wersją elektroniki, złączami, układem pól, oprogramowaniem i wymaganiem konfiguracji. Zgodność potwierdza się po oznaczeniu modułu oraz pełnych danych płyty Amica, a nie po zdjęciu lub liczbie pinów.
Jakie dane wysłać do doboru części Amica?
Przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach elektronicznych pomocne jest także zdjęcie etykiety modułu, a przy szybie lub elementach mechanicznych — zdjęcie mocowania i uszkodzonej części.
