23032 - PBZ4VI512FTB2M płyta indukcyjna
Części do płyty indukcyjnej Amica PBZ4VI512FTB2M dobiera się na podstawie pełnych oznaczeń urządzenia oraz rodzaju usterki. Brak grzania, niedziałający panel, błędy lub pęknięte szkło mogą mieć różne przyczyny. Trafna diagnoza pomaga wybrać właściwy moduł, pole indukcyjne, panel, wiązkę albo element montażowy.
Jak rozpoznać, czego dotyczy usterka
Model PBZ4VI512FTB2M jest płytą indukcyjną, w której za pracę odpowiadają między innymi panel dotykowy, moduły sterujące i zasilające, pola indukcyjne z czujnikami temperatury, układ chłodzenia, przewody oraz elementy przyłączeniowe. Ten sam objaw może wynikać z różnych podzespołów, dlatego przed zakupem części warto ustalić, czy problem dotyczy całej płyty, jednej strefy, sterowania czy tylko elementu mechanicznego.
Nie należy traktować pojedynczego komunikatu lub braku grzania jako dowodu uszkodzenia konkretnego modułu. W pierwszej kolejności sprawdź zasilanie urządzenia, stan zabezpieczeń, drożność wlotów powietrza, poprawność ustawienia naczynia i obecność widocznych uszkodzeń szkła. Jeżeli płyta wyłącza się po rozgrzaniu, przyczyną może być zadziałanie zabezpieczenia termicznego, problem z chłodzeniem, przekaźnikiem, czujnikiem albo modułem mocy.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co ma sens sprawdzić | Jak interpretować wynik |
| Płyta nie reaguje na włącznik | Brak zasilania, problem z listwą przyłączeniową, zasilaczem lub panelem sterowania | Zabezpieczenie obwodu, połączenia przyłączeniowe i oznaki uszkodzeń | Jeżeli inne urządzenia w obwodzie działają, nie wyklucza to problemu z samą płytą. Pomiary zasilania wykonuje osoba z odpowiednimi kwalifikacjami. |
| Działa panel, ale jedno pole nie grzeje | Pole indukcyjne, czujnik, moduł mocy, element IGBT, obwód rezonansowy lub połączenie | Próba z właściwym garnkiem na innym polu, kontrola złączy i diagnostyka modułu | Jeżeli inne pola działają, usterka może być lokalna. Sam fakt wykrywania garnka nie potwierdza sprawności toru mocy. |
| Pole nie wykrywa garnka | Niewłaściwe lub zbyt małe naczynie, zabrudzenie, cewka, czujnik, moduł sterujący lub obwód detekcji | Próba z płaskim, ferromagnetycznym garnkiem o odpowiedniej średnicy oraz porównanie z innym polem | Jeżeli garnek działa na pozostałych polach, podejrzenie przesuwa się na konkretną strefę lub jej elektronikę. Nie oznacza to automatycznie konieczności wymiany całej płyty. |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, niedrożna wentylacja, wentylator, czujnik temperatury, przekaźnik lub moduł mocy | Odstęp pod blatem, drożność kanałów powietrznych, praca wentylatora i zapisany komunikat | Ponowne działanie po ostygnięciu wskazuje na zależność temperaturową, ale nie rozstrzyga, który element jest uszkodzony. |
| Panel dotykowy reaguje losowo | Wilgoć, zabrudzenie od spodu szkła, uszkodzona taśma, panel dotykowy lub jego zasilanie | Osuszenie powierzchni, kontrola taśmy i złącza po odłączeniu zasilania | Jeżeli panel działa po zdjęciu szkła, a przestaje po montażu, znaczenie może mieć docisk, zabrudzenie lub ułożenie elementów. |
| Wybijają zabezpieczenia | Zwarcie w zasilaczu, mostku, tranzystorze IGBT, kondensatorze lub instalacji | Rozdzielenie problemu instalacji od urządzenia oraz pomiary elementów przez serwisanta | Nie wolno wielokrotnie załączać obwodu ani zastępować zabezpieczenia elementem o większym prądzie. |
| Szkło jest pęknięte | Uderzenie, naprężenie, przegrzanie lub wada mechaniczna | Oględziny całej powierzchni i mocowań | Pękniętej płyty szklanej nie należy używać. Wymiana wymaga dobrania właściwego wariantu szkła, nie tylko podobnego wymiaru. |
Co sprawdzić przed zamówieniem części
Najpierw zapisz dokładne dane z tabliczki znamionowej. Dla urządzeń Amica przydatne są:
- pełny model: PBZ4VI512FTB2M;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie lub numer części odczytany z wymontowanego elementu;
- zdjęcie tabliczki znamionowej, złączy i uszkodzonego podzespołu.
Numer kategorii 23032 jest oznaczeniem strony w sklepie i nie zastępuje danych z tabliczki urządzenia. Sam skrócony model może nie wystarczyć, jeżeli płyta występuje w kilku wykonaniach. Dotyczy to szczególnie paneli, modułów, wiązek, pól indukcyjnych i szkła.
Nie kieruj się wyłącznie kształtem płytki, liczbą pinów ani identycznym złączem. Różnice mogą obejmować wersję elektroniki, układ pól, mocowanie, długość przewodów, oprogramowanie lub sposób współpracy z pozostałymi modułami. Przy częściach elektronicznych zgodność katalogowa jest ważniejsza niż podobieństwo zdjęcia.
Diagnostyka bez wymiany części na próbę
Płyta nie włącza się
Sprawdź, czy zabezpieczenie obwodu nie zadziałało i czy urządzenie nie jest odłączone przez wyłącznik serwisowy. Jeżeli po przywróceniu zasilania zabezpieczenie ponownie się wyłącza, nie wykonuj kolejnych prób. Zwarcie w module mocy lub zasilaczu może uszkodzić kolejne elementy.
Jeżeli płyta jest całkowicie martwa, serwisant powinien rozpocząć od sprawdzenia toru zasilania, bezpieczników, mostka prostowniczego, zasilacza pomocniczego oraz połączeń między modułami. Pomiar rezystancji odłączonego elementu może wykryć zwarcie lub przerwę, ale nie potwierdza sprawności układu podczas pracy. Elementy półprzewodnikowe i zasilacz wymagają diagnostyki zgodnej ze schematem konkretnej wersji.
Jedno pole nie grzeje
Użyj naczynia, które działa na innej strefie i ma płaskie, ferromagnetyczne dno. Jeżeli problem występuje tylko na jednym polu, porównaj jego złącza, przewody, czujnik temperatury i elementy modułu mocy z dokumentacją serwisową właściwą dla tej płyty.
Pomiar samej cewki może wykazać przerwę lub oczywiste uszkodzenie, lecz prawidłowa ciągłość nie wyklucza awarii sterowania, obwodu rezonansowego, czujnika ani tranzystora IGBT. W jednym opisanym przypadku uszkodzenie ujawniło się dopiero pod obciążeniem mimo prawidłowego wyniku prostego pomiaru rezystancji. Dlatego nie wymieniaj pola lub modułu wyłącznie na podstawie jednego pomiaru.
Płyta wyłącza się po nagrzaniu
Sprawdź, czy pod płytą pozostawiono wymagany przez producenta przepływ powietrza i czy otwory wentylacyjne nie są zasłonięte. Zwróć uwagę, czy wentylator uruchamia się i czy po ostygnięciu urządzenie wraca do pracy.
Taki objaw może wskazywać na przegrzewanie, ale również na czujnik temperatury, przekaźnik, zasilacz lub moduł sterujący. Jeżeli płyta wyłącza się dopiero podczas gotowania, diagnostyka powinna obejmować warunki obciążenia, a nie tylko pomiar elementu na zimno.
Dostęp do podzespołów i wymiana
W płytach do zabudowy większość podzespołów znajduje się od spodu. Przed rozpoczęciem prac trzeba odłączyć urządzenie od instalacji na właściwym zabezpieczeniu, sprawdzić brak napięcia odpowiednim przyrządem i zabezpieczyć płytę przed upadkiem z blatu. Samo wyjęcie wtyczki nie jest wystarczające, jeżeli urządzenie jest podłączone na stałe.
Typowa kolejność prac obejmuje:
- udokumentowanie ułożenia przewodów i wykonanie zdjęć połączeń;
- odłączenie zasilania oraz potwierdzenie braku napięcia;
- wyjęcie płyty z blatu po zwolnieniu mocowań;
- odkręcenie dolnej osłony zgodnie z konstrukcją danego wykonania;
- oznaczenie złączy przed ich rozłączeniem;
- kontrolę przewodów, taśm, uchwytów, śladów przegrzania i wilgoci;
- wymianę części bez naprężania szkła i bez przekładania elementów, których zgodność nie została potwierdzona;
- ponowne ułożenie przewodów z dala od gorących radiatorów i wentylatora;
- próbę działania po prawidłowym zamknięciu obudowy.
Dokładny dostęp może różnić się między wykonaniami PBZ4VI512FTB2M. Nie należy zakładać z góry liczby śrub, kolejności rozbierania ani położenia modułów. Szczególną ostrożność trzeba zachować przy szkle ceramicznym, przewodach wysokoprądowych, kondensatorach oraz radiatorach, które mogą pozostawać naładowane po odłączeniu zasilania.
Opisane czynności wewnątrz płyty wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, naprawę modułu mocy oraz ingerencję w układ przyłączeniowy powinien wykonywać wykwalifikowany elektryk lub serwisant AGD. Nie wolno mostkować zabezpieczeń ani uruchamiać urządzenia z odłączonym elementem ochronnym.
Jakie części mogą dotyczyć tego modelu
W zależności od rozpoznanej usterki można rozważać między innymi:
- panel sterowania — gdy problem dotyczy reakcji sensorów, komunikacji z użytkownikiem lub części wyświetlacza;
- moduł sterujący albo zasilający — gdy objawy obejmują kilka pól, brak uruchomienia, błędy lub niestabilną pracę;
- płytkę indukcyjną albo pole grzewcze — gdy usterka pozostaje przypisana do jednej strefy po wykluczeniu naczynia i połączeń;

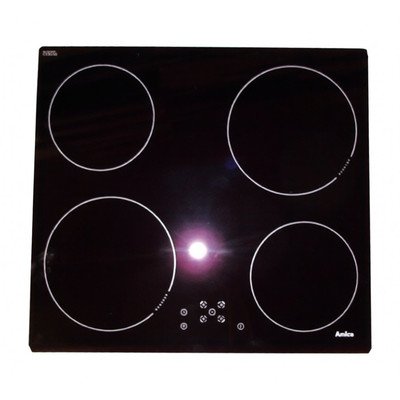

- szkło ceramiczne — gdy powierzchnia jest pęknięta lub uszkodzona mechanicznie;
- wiązkę przewodów, listwę przyłączeniową lub złącze — gdy występuje przerwa, nadpalenie, luźny styk albo uszkodzenie izolacji;
- osłonę dolną, uchwyty i taśmę uszczelniającą — przy naprawach mechanicznych i ponownym montażu płyty.
Nie każda naprawa wymaga wymiany kompletnego modułu. Uszkodzenie może znajdować się w złączu, lutowaniu, przewodzie, bezpieczniku lub pojedynczym elemencie elektronicznym. Naprawa płytki na poziomie elementów wymaga schematu, doświadczenia w elektronice mocy i oceny przyczyny pierwotnej, ponieważ sama wymiana spalonego tranzystora może nie usunąć zwarcia, które go uszkodziło.
FAQ
Czy doboru części do PBZ4VI512FTB2M wystarczy sam model?
Nie zawsze. Przy Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Dodatkowo pomocne jest zdjęcie tabliczki znamionowej oraz oznaczenia z wymontowanej części.
Czy brak grzania oznacza uszkodzone pole indukcyjne?
Nie. Przyczyną może być naczynie, detekcja garnka, czujnik temperatury, przewód, moduł mocy, element IGBT albo sterowanie. Najpierw porównaj zachowanie tego samego garnka na innych polach i sprawdź, czy usterka dotyczy tylko jednej strefy.
Czy można używać płyty z pękniętym szkłem?
Nie należy jej używać. Pęknięcie może dopuścić wilgoć do elementów elektrycznych i zwiększyć ryzyko porażenia lub dalszych uszkodzeń. Szkło trzeba dobrać do konkretnego wykonania, ponieważ podobny wymiar nie gwarantuje zgodności mocowań i oznaczeń pól.
Czy kod błędu wskazuje część do wymiany?
Nie automatycznie. Znaczenie kodu zależy od wersji płyty i dokumentacji producenta. Kod może wskazywać obszar diagnostyczny, a nie konkretny moduł. Przed zakupem sprawdź instrukcję właściwą dla urządzenia i pozostałe objawy.
Czy moduł po wymianie wymaga programowania?
Nie można tego zagwarantować dla każdej części. Niektóre moduły są gotowe do montażu, a inne mogą wymagać konfiguracji, dopasowania wersji lub dodatkowej procedury serwisowej. Potwierdź to po numerze części i pełnych danych płyty.
Jak przygotować dane do doboru części?
Zapisz pełny model PBZ4VI512FTB2M, kod wyrobu oraz 14-cyfrowy numer fabryczny. Dołącz zdjęcie tabliczki znamionowej, uszkodzonego elementu, złączy i ewentualnego numeru katalogowego. Taki zestaw informacji ogranicza ryzyko zamówienia podobnej, ale niezgodnej części.
