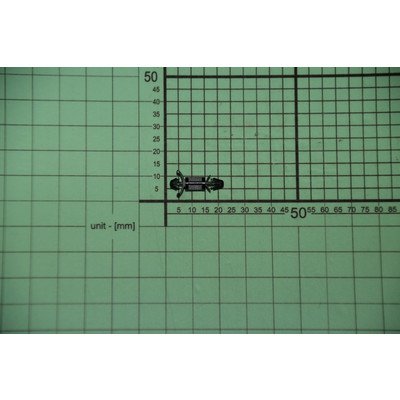

23286 - PG4VI515FTB4P3 płyta indukcyjna
Części do płyty indukcyjnej Amica PG4VI515FTB4P3 dobieraj po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, błędach, problemach z wykrywaniem garnka lub przegrzewaniu najpierw wyklucz zasilanie, naczynie, zabrudzone sensory i chłodzenie, a dopiero potem sprawdzaj moduł, cewkę albo czujnik.
Jak rozpoznać usterkę płyty Amica PG4VI515FTB4P3
Model PG4VI515FTB4P3 jest czteropolową płytą indukcyjną z polami o średnicy 160 i 210 mm. W zależności od wariantu moc pola może różnić się między wykonaniami, dlatego przy zakupie części liczy się pełne oznaczenie urządzenia oraz numer zastosowanego podzespołu. Sama informacja „płyta Amica 60 cm” nie wystarcza do potwierdzenia zgodności.
Płyta wykorzystuje kilka współpracujących grup elementów: panel dotykowy, moduł sterujący lub moduły indukcyjne, cewki pól grzewczych, czujniki temperatury, elementy mocy, układ chłodzenia, wiązki przewodów oraz listwę przyłączeniową. Ten sam objaw może wynikać z różnych przyczyn, dlatego nie należy kupować modułu wyłącznie na podstawie kodu błędu albo braku grzania.
Objaw → przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Cała płyta nie reaguje | Brak zasilania, zadziałane zabezpieczenie, błąd elektroniki, uszkodzenie modułu zasilania | Sprawdź stan zabezpieczenia obwodu i czy inne odbiorniki w tym obwodzie działają. Obejrzyj panel pod kątem wilgoci lub zabrudzeń | Jeżeli zabezpieczenie ponownie wybija, nie włączaj płyty wielokrotnie. Potrzebna jest diagnostyka instalacji i obwodu wejściowego przez elektryka lub serwisanta |
| Panel działa, ale żadne pole nie grzeje | Nieodpowiednie naczynie, blokada, problem z zasilaniem jednej fazy, przegrzanie, moduł mocy | Użyj naczynia z ferromagnetycznym dnem, wyłącz blokadę zgodnie z instrukcją i sprawdź, czy na wszystkich polach pojawia się reakcja na garnek | Jeżeli panel przyjmuje ustawienia, ale nie rozpoczyna grzania, przyczyną może być tor wykrywania naczynia albo moduł indukcyjny. Nie rozstrzyga tego sam test garnkiem |
| Jedno pole nie grzeje, pozostałe działają | Cewka, czujnik temperatury, wiązka, złącze, tranzystor IGBT, kondensator obwodu rezonansowego lub część sterująca modułu | Porównaj objaw na innym polu i sprawdź, czy uszkodzone pole reaguje na ustawienie mocy oraz czy prawidłowo rozpoznaje zdjęcie naczynia | Jeżeli jedno pole zachowuje się inaczej niż pozostałe, podejrzenie zawęża się do jego toru, ale wymaga pomiarów i oględzin po odłączeniu zasilania |
| Pole wykrywa garnek, lecz nie nagrzewa naczynia | Obwód mocy, IGBT, kondensator, cewka, połączenie cewki z modułem albo sterowanie generatorem | Technik może porównać elementy toru z dokumentacją konkretnego modułu i sprawdzić połączenia oraz ślady przegrzania | Prawidłowe wykrywanie naczynia nie potwierdza sprawności obwodu grzejnego. Wymiana samej cewki bez sprawdzenia modułu może nie usunąć usterki |
| Płyta wyłącza się po kilku minutach | Zablokowany przepływ powietrza, niesprawny wentylator, przegrzewanie modułu, czujnik temperatury, niewłaściwa zabudowa | Sprawdź, czy pod płytą pozostawiono przestrzeń wentylacyjną, czy wloty nie są zasłonięte i czy wentylator nie jest zablokowany | Jeżeli problem pojawia się głównie przy dużej mocy, najpierw sprawdź chłodzenie. Nie montuj części bez ustalenia, czy przyczyną nie jest niewłaściwa zabudowa |
| Płyta głośno buczy lub wydaje pisk | Normalne odgłosy naczyń i cewek, wentylator, zabrudzenie lub uszkodzenie wentylatora, luźne elementy albo uszkodzenie modułu | Porównaj dźwięk przy różnych naczyniach, mocach i polach. Po odłączeniu urządzenia sprawdź, czy wentylator obraca się bez oporu | Cichy pisk przy wysokiej mocy może być zjawiskiem normalnym. Zgrzytanie, alarm, narastający hałas lub brak chłodzenia wskazują na potrzebę dalszej diagnostyki |
| Pojawia się kod błędu | Przegrzanie, błąd czujnika, problem komunikacji, zasilania lub modułu | Zapisz dokładny kod, moment wystąpienia i zachowanie każdego pola. Sprawdź jego znaczenie w instrukcji właściwego wariantu | Kod błędu wskazuje obszar problemu, a nie zawsze konkretną część. Nie zamawiaj modułu bez sprawdzenia zasilania, połączeń i warunków chłodzenia |
Proste kontrole przed demontażem
Zanim odłączysz płytę od blatu, wykonaj kontrole niewymagające otwierania obudowy:
- Sprawdź naczynie. Dno powinno być płaskie i ferromagnetyczne. Jeżeli jedno naczynie nie działa, ale inne jest wykrywane, problem może dotyczyć garnka, a nie płyty.
- Oczyść i osusz panel dotykowy. Wilgoć, rozlane płyny lub przedmioty położone na sensorach mogą blokować sterowanie albo powodować sygnały dźwiękowe.
- Wyklucz blokadę panelu. Sposób jej wyłączenia zależy od programu zastosowanego w danym wariancie.
- Sprawdź zabezpieczenie obwodu. Jeżeli płyta jest podłączona na dwa obwody, brak jednej fazy może powodować częściową pracę urządzenia. Kontrola napięcia w instalacji nie jest czynnością dla osoby bez kwalifikacji.
- Odczekaj po przegrzaniu. Wyłącz urządzenie, odłącz zasilanie zgodnie z instrukcją i pozwól mu ostygnąć. Jeżeli po ponownym uruchomieniu problem wraca, trzeba sprawdzić chłodzenie i elektronikę.
W instrukcji dla rodziny PG4VI515FTB4P3 przewidziano również reset przez odłączenie płyty od zasilania na około 60 sekund. Taki reset może usunąć błąd chwilowy, ale nie naprawia uszkodzonego modułu, luźnego złącza ani przegrzewającego się elementu.
Diagnostyka modułu, cewki i czujnika
Po odłączeniu zasilania serwisant powinien obejrzeć spód płyty, moduły i wiązki przewodów. Szuka się między innymi nadpalonych złączy, pęknięć lutów, przebarwień laminatu, uszkodzonych elementów mocy, śladów wilgoci oraz mechanicznego uszkodzenia cewki. Warto oznaczyć wszystkie przewody przed ich odłączeniem, ponieważ podobne złącza nie zawsze są zamienne.
Pomiar rezystancji cewki wykonuje się po odłączeniu jej od modułu. Wynik należy porównać z dokumentacją serwisową konkretnego modułu lub z identycznym, sprawnym torem. Przerwa w uzwojeniu, niestabilne połączenie albo wyraźna różnica względem sprawnego pola uzasadniają dalsze sprawdzanie cewki i jej zacisków. Prawidłowa rezystancja nie potwierdza jednak sprawności izolacji, obwodu rezonansowego ani pracy cewki pod obciążeniem.
Czujnik temperatury należy badać po odłączeniu od elektroniki i zgodnie z charakterystyką zastosowaną w danym modelu. Jego rezystancja powinna zmieniać się w sposób przewidywalny wraz z temperaturą, ale nie należy stosować jednej uniwersalnej wartości dla wszystkich płyt Amica. Pomiar w temperaturze pokojowej może wykryć przerwę lub zwarcie, lecz nie wyklucza błędu pojawiającego się dopiero po nagrzaniu.
Moduł mocy i elementy IGBT mogą wymagać pomiaru półprzewodników, kontroli sterowania bramki, kondensatorów oraz zasilania pomocniczego. Nie wystarczy sprawdzić jednego tranzystora miernikiem w trybie diody. Element może zachowywać się poprawnie bez obciążenia, a usterka może znajdować się w sterowaniu, rezystorze SMD, zasilaniu lub ścieżce drukowanej. Diagnostyka pod napięciem i pomiary w obwodzie wysokiej energii są przeznaczone dla wykwalifikowanego serwisanta.
Dostęp do części i wymiana
W większości płyt do podstawowych podzespołów uzyskuje się dostęp od spodu. Typowa kolejność obejmuje odłączenie zasilania w rozdzielnicy, wyjęcie płyty z blatu, położenie jej na zabezpieczonej powierzchni i demontaż dolnej osłony. Dokładna liczba mocowań, prowadzenie przewodów i sposób zamocowania cewek zależą od wariantu wykonania.
Przed rozłączeniem:
- wykonaj zdjęcia połączeń i oznacz wiązki;
- sprawdź, czy kondensatory modułu zostały bezpiecznie rozładowane zgodnie z procedurą serwisową;
- nie ciągnij za przewody ani za blokady złączy;
- sprawdź, czy uszkodzenie nie dotyczy również elementu współpracującego;
- przy wymianie cewki zachowaj jej położenie, mocowania, sprężyny i elementy dystansowe;
- po montażu upewnij się, że przewody nie dotykają gorących części ani wentylatora.
Wymiana modułu nie zawsze jest naprawą typu „plug and play”. Niektóre moduły mogą wymagać identycznego wariantu sprzętowego, odpowiedniej wiązki, konfiguracji albo sprawdzenia komunikacji z panelem. Nie wolno mostkować zabezpieczeń termicznych, wykonywać prowizorycznych połączeń ani uruchamiać płyty z usuniętą osłoną bez procedury serwisowej.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Płyta jest urządzeniem dużej mocy, a jej obwody mogą pozostawać niebezpieczne również po odłączeniu od sieci. Przy pomiarach pod napięciem, ingerencji w moduł mocy lub instalację zasilającą pracę powinien wykonać wykwalifikowany instalator albo serwisant.
Chłodzenie i zabudowa
Przegrzewanie może być skutkiem uszkodzonego wentylatora, zabrudzenia, zablokowanego wlotu powietrza albo niewłaściwego montażu. Dla rodziny PG4VI515FTB4P3 instrukcja przewiduje co najmniej 25 mm wolnej przestrzeni pod płytą dla obiegu powietrza. Nie należy zasłaniać tej przestrzeni szufladą, folią, przewodami ani elementami konstrukcji mebla.
Wentylator nie występuje w każdej konstrukcji płyty, dlatego przed zamówieniem trzeba potwierdzić jego obecność i numer części dla konkretnego wariantu. Jeżeli wentylator hałasuje, sprawdź po odłączeniu zasilania, czy nie blokują go zanieczyszczenia i czy wirnik nie ma luzu. Brak hałasu nie dowodzi jego sprawności, ponieważ sterowanie może włączać go dopiero po wzroście temperatury.
Jak dobrać właściwą część do Amica PG4VI515FTB4P3
Dobór wykonaj w następującej kolejności:
- Odczytaj z tabliczki znamionowej pełny model: PG4VI515FTB4P3.
- Zapisz kod wyrobu oraz 14-cyfrowy numer fabryczny właściwy dla urządzenia.
- Odczytaj oznaczenie z uszkodzonego modułu, cewki, czujnika, wentylatora lub wiązki.
- Porównaj wykonanie części: położenie złączy, mocowanie, średnicę cewki, przewody, parametry mocy i wersję modułu.
- Zweryfikuj zgodność katalogową dla pełnego wariantu, a nie tylko dla podobnego modelu z tej samej serii.
Podobne zdjęcie, identyczna liczba pinów lub zbliżona nazwa handlowa nie gwarantują zgodności. W przypadku modułu znaczenie może mieć wersja elektroniki, sposób komunikacji z panelem i zastosowany układ chłodzenia. Przy zamienniku trzeba potwierdzić, że producent części wskazuje właśnie ten wariant urządzenia.
Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej oraz zdjęcie oznaczenia z uszkodzonej części. To bezpieczniejsza podstawa doboru niż zamawianie elementu wyłącznie po objawie.
FAQ
Czy brak grzania oznacza uszkodzenie cewki?
Nie. Przyczyną może być naczynie bez ferromagnetycznego dna, problem z wykrywaniem garnka, wiązka przewodów, czujnik temperatury, moduł mocy, element IGBT albo sterowanie. Cewkę należy sprawdzić po odłączeniu od modułu i porównać wynik z dokumentacją konkretnego układu.
Czy można kupić moduł tylko na podstawie modelu PG4VI515FTB4P3?
Nie zawsze. Ten model występuje w dokumentacji wraz z wariantami wykonania, a część może zależeć od kodu wyrobu, numeru fabrycznego i oznaczenia modułu. Do potwierdzenia potrzebne są pełne dane z tabliczki oraz, jeśli to możliwe, numer starej części.
Dlaczego płyta wyłącza się przy wysokiej mocy?
Możliwe są przegrzewanie modułu, niesprawny wentylator, zasłonięty przepływ powietrza, zabrudzenie albo problem z czujnikiem temperatury. Najpierw sprawdź warunki zabudowy i czy objaw pojawia się po rozgrzaniu. Powtarzające się wyłączenia wymagają diagnostyki, a nie wielokrotnego resetowania.
Czy głośny pisk oznacza awarię?
Nie zawsze. Dźwięk może pochodzić od naczyń, cewek lub wentylatora i zmieniać się wraz z mocą oraz liczbą aktywnych pól. Zgrzytanie, alarm, narastający hałas, zapach przegrzania albo wyłączanie płyty są sygnałami do sprawdzenia chłodzenia i elektroniki.
Czy po wymianie modułu trzeba programować płytę?
Nie można tego zagwarantować dla każdego modułu. Zależy to od konstrukcji i wersji elektroniki. Przed zakupem sprawdź, czy część jest przeznaczona bezpośrednio do tego wariantu oraz czy producent przewiduje konfigurację lub dodatkową procedurę uruchomienia.
Jakie dane Amica podać przy doborze części?
Podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach elektronicznych dołącz także zdjęcie oznaczenia modułu i opis objawu, na przykład numer niesprawnego pola, kod błędu lub informację, czy płyta wykrywa naczynie.
