23348 - PBP4VI515FTB4P3E płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI515FTB4P3E dobieraj po pełnym oznaczeniu urządzenia, kodzie 23348 i oznaczeniu podzespołu. Jeśli jedno pole nie grzeje, płyta nie wykrywa garnka albo pojawia się błąd, najpierw rozróżnij problem z naczyniem, panelem, cewką, czujnikiem, przewodami lub modułem mocy.
Jak rozpoznać usterkę w płycie Amica PBP4VI515FTB4P3E
Model PBP4VI515FTB4P3E, oznaczony w katalogu jako 23348, jest płytą indukcyjną z elektronicznym sterowaniem, polami indukcyjnymi, czujnikami temperatury, wentylatorem i modułami odpowiedzialnymi za zasilanie oraz wytwarzanie prądu o wysokiej częstotliwości. Dlatego ten sam objaw może być skutkiem awarii kilku różnych elementów.
Przed zamówieniem części ustal:
- czy nie działa cała płyta, czy tylko jedno pole;
- czy panel reaguje na dotyk i wyświetla poziom mocy;
- czy pole rozpoznaje garnek;
- czy problem pojawia się po rozgrzaniu urządzenia;
- czy zadziałało zabezpieczenie instalacji elektrycznej;
- jaki kod lub symbol pojawia się na wyświetlaczu;
- jakie pełne oznaczenia znajdują się na tabliczce znamionowej.
Objaw, możliwe przyczyny i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Cała płyta nie reaguje | Brak zasilania, problem z podłączeniem, uszkodzenie zasilacza lub modułu głównego | Zabezpieczenia obwodu, obecność zasilania zgodnie ze schematem urządzenia, ślady przegrzania i luźne złącza | Jeżeli inne odbiorniki działają, nie oznacza to jeszcze prawidłowego zasilania wszystkich torów płyty. Pomiary instalacji i obwodów pod napięciem wykonuje elektryk lub serwisant. |
| Jedno pole nie grzeje, ale panel działa | Cewka, czujnik temperatury, przewody, moduł indukcyjny, tranzystor mocy albo elementy obwodu rezonansowego | Naczynie na innym polu, ciągłość uzwojenia i przewodów po odłączeniu urządzenia, stan złączy oraz modułu | Prawidłowa ciągłość cewki nie wyklucza usterki elektroniki sterującej lub elementu, który uszkadza się dopiero pod obciążeniem. |
| Pole nie wykrywa garnka | Niewłaściwe naczynie, zbyt mała część ferromagnetyczna dna, problem z cewką, czujnikiem lub detekcją obciążenia | Próba garnka indukcyjnego z magnesem na innym polu oraz kontrola czystości i suchości powierzchni | Jeżeli ten sam garnek działa na pozostałych polach, podejrzenie przesuwa się z naczynia na lokalny obwód pola. |
| Pole sygnalizuje obecność garnka bez naczynia | Błąd detekcji obciążenia, uszkodzenie toru pomiarowego, wilgoć, zwarcie lub uszkodzenie modułu | Odłączenie urządzenia, osuszenie powierzchni, ponowny test po ostygnięciu oraz diagnostyka modułu | Taki objaw nie potwierdza samodzielnie uszkodzenia cewki. W podobnych konstrukcjach problem może znajdować się w elektronice detekcji. |
| Płyta wyłącza się po kilku minutach | Przegrzanie, zablokowany przepływ powietrza, niesprawny wentylator, czujnik temperatury lub moduł mocy | Drożność wlotów i wylotów powietrza, praca wentylatora po nagrzaniu, ślady przegrzania | Jeżeli awaria występuje dopiero po rozgrzaniu, prosty pomiar na zimno może nie wystarczyć. |
| Wybijają bezpieczniki | Zwarcie w zasilaniu, mostku prostowniczym, tranzystorze IGBT, module mocy albo instalacji | Nie włączaj wielokrotnie urządzenia. Serwisant powinien sprawdzić obwód wejściowy i elementy mocy po rozładowaniu kondensatorów | Samo zadziałanie zabezpieczenia nie wskazuje, którą część należy kupić. |
| Szkło jest pęknięte | Uszkodzenie mechaniczne powierzchni ceramicznej | Nie używaj płyty z pękniętą szybą, szczególnie gdy pęknięcie przebiega przez strefę sterowania lub może dopuścić wilgoć do wnętrza | Potrzebna jest część o zgodnym kształcie, wycięciach, nadruku i mocowaniu. Klejenie pękniętej szyby nie przywraca bezpiecznej konstrukcji. |
Najpierw wyklucz proste przyczyny
Jeżeli problem dotyczy jednego pola, użyj naczynia przeznaczonego do indukcji i sprawdzonego na innym polu. Dno powinno być płaskie, suche i zawierać część ferromagnetyczną. Sam fakt, że garnek wygląda jak przeznaczony do indukcji, nie gwarantuje poprawnego wykrycia.
Wyczyść i osusz panel dotykowy. Zabrudzenie, wilgoć albo przedmiot pozostawiony na sensorach może zakłócać obsługę i sprawić, że pole nie zostanie załączone. Sprawdź również, czy wloty powietrza pod płytą nie są zasłonięte oraz czy urządzenie nie wyłączyło się po zadziałaniu ograniczenia temperatury.
Jeżeli po ostygnięciu płyta wraca do pracy, nie traktuj tego jako usunięcia awarii. Powtarzalne wyłączanie wskazuje na problem, który może ujawniać się dopiero przy obciążeniu cieplnym.
Jak sprawdzić cewkę, czujnik i połączenia
Cewka indukcyjna
Po całkowitym odłączeniu płyty od zasilania można sprawdzić ciągłość elektryczną uzwojenia oraz przewodów prowadzących do modułu. Pomiar wykonuje się na odłączonych zaciskach, aby nie mierzyć równolegle elementów elektroniki. Wynik należy porównać z dokumentacją tego modelu albo z identycznym, sprawnym polem, a nie z uniwersalną wartością dla wszystkich płyt.
- brak ciągłości sugeruje przerwę w uzwojeniu, przewodzie lub połączeniu;
- niestabilny wynik przy poruszaniu przewodem może wskazywać na uszkodzenie złącza albo lutu;
- prawidłowa ciągłość nie potwierdza sprawności cewki podczas pracy z dużą mocą;
- nadpalone izolacje, odkształcenie, ślady przegrzania lub uszkodzone mocowanie są ważnym wskazaniem do dalszej kontroli.
Cewka współpracuje z kondensatorami i tranzystorem mocy w obwodzie rezonansowym. Dlatego jej wymiana bez sprawdzenia modułu może nie usunąć przyczyny, a uszkodzony moduł może ponownie uszkodzić nową cewkę.
Czujnik temperatury
Czujnik należy mierzyć po odłączeniu jego przewodów od elektroniki. Jego rezystancja zależy od temperatury i zastosowanego typu, dlatego nie należy stosować jednej wartości jako normy dla całej kategorii. Porównaj wynik z dokumentacją PBP4VI515FTB4P3E lub charakterystyką właściwego czujnika.
Pomiar na zimno jest tylko testem podstawowym. Czujnik może mieć poprawną rezystancję w temperaturze pokojowej, a wadliwie reagować po rozgrzaniu albo mieć uszkodzone połączenie mechaniczne. Jeżeli błąd pojawia się dopiero po kilku minutach pracy, sprawdzenie powinno uwzględniać zmianę rezystancji wraz z temperaturą i stan przewodów.
Złącza i przewody
Przy odłączonym urządzeniu obejrzyj wtyczki, konektory, przewody oraz miejsca lutowania. Szukaj przebarwień, stopionego tworzywa, luźnych zacisków, pęknięć lutów i śladów wilgoci. Złącze może wyglądać poprawnie, a tracić kontakt po nagrzaniu lub pod obciążeniem.
Nie zamieniaj przewodów miejscami bez schematu. W płytach indukcyjnych podobnie wyglądające złącza mogą prowadzić do innych obwodów.

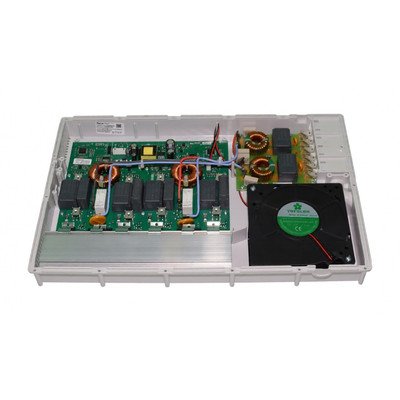

Moduł mocy i elektronika
Mostek prostowniczy, tranzystory IGBT, kondensatory obwodu rezonansowego i zasilacz pracują przy niebezpiecznych napięciach. Podstawienie elementu lub pomiar napięcia podczas pracy wymaga doświadczenia w serwisowaniu elektroniki mocy, izolowanych narzędzi, właściwej procedury rozładowania kondensatorów i ochrony przed porażeniem.
Sam test diody lub pomiar rezystancji tranzystora nie zawsze rozstrzyga sprawę. Element może mieć mikropęknięcie lutu albo ujawniać usterkę dopiero pod obciążeniem. Jeżeli moduł powoduje wybijanie zabezpieczeń, nie uruchamiaj płyty wielokrotnie i nie mostkuj bezpieczników ani zabezpieczeń termicznych.
Opisane czynności przy module mocy, pomiarach pod napięciem i obwodach wysokiej energii wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części i wymiana
W modelach z tej rodziny dostęp do podzespołów uzyskuje się zwykle od spodu po wyjęciu płyty z blatu i zdjęciu dolnej osłony. Dokładna kolejność zależy od wykonania obudowy, dlatego przed demontażem sprawdź instrukcję serwisową właściwego wariantu.
Praktyczna kolejność prac obejmuje:
- odłączenie wszystkich torów zasilania i zabezpieczenie przewodu przed przypadkowym załączeniem;
- wyjęcie płyty z blatu bez naciskania na szkło i bez podnoszenia za panel sterowania;
- sfotografowanie połączeń przed odłączeniem wtyczek;
- oznaczenie przewodów, jeżeli ich położenie nie jest jednoznaczne;
- zdjęcie dolnej pokrywy i kontrolę, czy kondensatory zostały bezpiecznie rozładowane;
- odłączenie uszkodzonego elementu bez ciągnięcia za przewody;
- montaż nowej części w tej samej pozycji, z zachowaniem izolacji, prowadzenia przewodów i kontaktu czujnika z elementem, który mierzy;
- kontrolę mocowań, wentylatora, osłon i uszczelki przed ponownym osadzeniem płyty w blacie.
Przy wymianie cewki nie zmieniaj położenia czujnika temperatury ani elementów dystansowych. Przy wymianie modułu sprawdź numer płytki, wersję wykonania, moc, złącza i oznaczenie producenta. Nie zakładaj, że każdy moduł o takim samym kształcie będzie zgodny albo że po wymianie nie będzie potrzebna konfiguracja.
Po naprawie sprawdź kolejno uruchomienie, reakcję panelu, wykrywanie naczynia, pracę każdego pola na niskiej mocy oraz zachowanie wentylatora. Test wykonuj bez pozostawiania urządzenia bez nadzoru. Jeżeli pojawi się zapach spalenizny, trzaski, ponowne zadziałanie zabezpieczenia albo nierównomierna praca, przerwij próbę.
Jak dobrać część do modelu 23348
Nie wybieraj części wyłącznie po zdjęciu, nazwie handlowej płyty ani liczbie pinów. Dla Amica przygotuj:
- model: PBP4VI515FTB4P3E;
- kod wyrobu lub numer typu: 23348, jeśli widnieje na dokumentacji lub tabliczce;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonego podzespołu, na przykład numer modułu, cewki, panelu, wiązki albo szyby;
- zdjęcie tabliczki i zdjęcie etykiety części, jeżeli element jest już zdemontowany.
W przypadku panelu, modułu i szkła ważne mogą być także wersja elektroniki, układ pól, wycięcia, sposób mocowania oraz oprogramowanie. Identyczne złącze nie jest wystarczającym dowodem zgodności.
W katalogu dla tej kategorii występują między innymi moduły indukcyjne, cewki, czujniki temperatury, wentylator, wiązka panelu, osłona dolna, taśma uszczelniająca i podzespoły płyty. Każdy z tych elementów wymaga osobnego potwierdzenia zgodności. Nie kupuj kilku części na próbę — najpierw ustal, który obwód nie działa i jakie oznaczenia ma element zamontowany w Twojej płycie.
FAQ
Czy jedno niedziałające pole oznacza uszkodzoną cewkę?
Nie. Przyczyną może być również czujnik temperatury, przewód, złącze, moduł indukcyjny, tranzystor mocy albo układ detekcji garnka. Jeżeli panel działa, sprawdź najpierw garnek na innym polu, a następnie lokalny obwód pola po odłączeniu urządzenia.
Czy można sprawdzić cewkę zwykłym multimetrem?
Można wykonać podstawowy pomiar ciągłości po odłączeniu cewki od elektroniki. Wynik nie potwierdza jednak pełnej sprawności pod obciążeniem i nie wyklucza awarii modułu mocy, kondensatorów lub detekcji obciążenia.
Czy kod błędu wskazuje od razu część do wymiany?
Nie. Kod należy odczytać z instrukcji właściwego wariantu i zestawić z objawem. Ten sam obszar usterki może wynikać z czujnika, przewodu, przegrzania, zasilania albo modułu, a nie z jednego automatycznie wskazanego podzespołu.
Czy moduł indukcyjny można zastąpić dowolnym modułem Amica?
Nie. Moduł musi mieć zgodne oznaczenie, moc, układ złączy, wersję wykonania i zastosowanie w konkretnej płycie. Przed zakupem porównaj etykietę starego elementu z pełnymi danymi PBP4VI515FTB4P3E.
Co zrobić z pękniętą szybą płyty?
Przerwij użytkowanie urządzenia i dobierz szybę po pełnym modelu, kodzie oraz układzie wycięć i nadruków. Nie używaj kleju ani prowizorycznej naprawy, ponieważ wilgoć może przedostać się do elektroniki, a szkło może dalej pękać.
Jakie dane wysłać do doboru części?
Prześlij model PBP4VI515FTB4P3E, kod 23348, 14-cyfrowy numer fabryczny Amica, zdjęcie tabliczki znamionowej oraz zdjęcie etykiety podzespołu. Przy module lub panelu pokaż także złącza i układ przewodów.
