23436 - PBP4VI515FTB4P3M4 płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI515FTB4P3M4, kod wyrobu 23436, obejmują m.in. moduł indukcyjny, panel sterowania, cewki, czujniki i wentylator. Gdy pole nie grzeje, płyta nie wykrywa garnka albo wyłącza się po rozgrzaniu, najpierw trzeba rozróżnić problem z naczyniem, zasilaniem, chłodzeniem i elektroniką. Zgodność części potwierdź również 14-cyfrowym numerem fabrycznym.
Jak zbudowana jest płyta Amica PBP4VI515FTB4P3M4
Płyta o kodzie wyrobu 23436 ma cztery pola indukcyjne: dwa większe o średnicy 210–220 mm i dwa mniejsze 160–180 mm. W większych polach moc funkcji Booster wynosi do 3000 W, a w mniejszych do 1400 W. Całe urządzenie ma moc znamionową 7,4 kW i może być podłączone zgodnie ze schematem producenta do instalacji 230 V albo 230/400 V 2N.
Za pracę urządzenia odpowiadają współpracujące ze sobą elementy:
- cewki wytwarzające pole magnetyczne pod poszczególnymi strefami;
- czujniki temperatury chroniące pola i elektronikę przed przegrzaniem;
- moduł indukcyjny z obwodami mocy, układem wykrywania naczynia i sterowaniem cewek;
- panel dotykowy przekazujący nastawy użytkownika;
- wentylator chłodzący elementy mocy;
- wiązki, złącza, listwa przyłączeniowa, osłona dolna i elementy dociskające cewki.
Objaw widoczny na panelu nie wskazuje automatycznie części przeznaczonej do wymiany. Przykładowo brak grzania jednego pola może wynikać zarówno z naczynia, cewki lub czujnika, jak i z uszkodzenia jednego toru modułu indukcyjnego.
Płyta nie wykrywa garnka lub jedno pole nie grzeje
Najpierw ustaw ten sam, sprawdzony garnek kolejno na każdym polu. Jego dno powinno być płaskie, suche i ferromagnetyczne — magnes musi być przez nie wyraźnie przyciągany. Dno z małą wkładką magnetyczną, odkształcone po przegrzaniu lub niedopasowane do średnicy pola może być wykrywane na jednym polu, a odrzucane na innym.
Dla pól 160–180 mm instrukcja tego modelu wskazuje minimalną średnicę emaliowanego dna 110 mm. W przypadku naczyń wykonanych z innych materiałów granica wykrywania może być inna. Jeżeli kilka właściwych garnków nie działa wyłącznie na jednej strefie, przyczyna prawdopodobnie leży w płycie, a nie w naczyniu.
W dalszej diagnostyce należy sprawdzić:
- Połączenie cewki z modułem — nadpalone, luźne lub przegrzane styki mogą przerywać obwód pod obciążeniem.
- Cewkę i jej przewody — przerwa będzie widoczna w pomiarze ciągłości, ale prawidłowa ciągłość nie potwierdza jeszcze sprawności całego pola.
- Czujnik temperatury pola — trzeba porównać jego reakcję z czujnikiem sprawnego pola w tej samej temperaturze. Sama pojedyncza wartość bez charakterystyki właściwej dla danego czujnika może być myląca.
- Tor mocy na module — zwarcie tranzystora IGBT, uszkodzenie obwodu rezonansowego, sterowania bramki albo połączeń lutowanych może unieruchomić tylko jedno pole.
- Układ detekcji naczynia — pole może przyjmować nastawę, lecz nie uruchamiać generatora albo błędnie sygnalizować obecność garnka.
W zbliżonych modułach GECO spotykano usterki połączeń elementów SMD, które podczas statycznego pomiaru wyglądały poprawnie, lecz przerywały pod obciążeniem. Oznacza to, że wynik omomierza nie zawsze wyklucza mikropęknięcie lutu lub końcówki elementu. Nie uzasadnia to jednak profilaktycznego przelutowywania całej elektroniki — najpierw należy zlokalizować uszkodzony tor i porównać go z odpowiadającym mu sprawnym obwodem.
Płyta wyłącza się po kilku minutach
Jeżeli urządzenie zaczyna pracę prawidłowo, a następnie ogranicza moc lub wyłącza pola po rozgrzaniu, należy odróżnić zadziałanie zabezpieczenia termicznego od usterki zasilania.
Sprawdź w pierwszej kolejności:
- czy otwory doprowadzające i odprowadzające powietrze nie są zasłonięte;
- czy pod płytą zachowano przestrzeń wentylacyjną przewidzianą w instrukcji zabudowy;
- czy szuflada albo przedmioty w szafce nie blokują przepływu powietrza;
- czy wentylator obraca się swobodnie i nie ociera o osłonę;
- czy wirnik nie jest zanieczyszczony i czy złącze wentylatora nie ma śladów przegrzania;
- czy wyłączenie dotyczy jednego pola, jednej strony czy całej płyty.
Brak pracy wentylatora nie przesądza o jego uszkodzeniu. Wentylator może być sprawny mechanicznie, lecz nie otrzymywać zasilania z powodu problemu z czujnikiem temperatury, przewodami albo sterowaniem na module. Pomiar napięcia na jego złączu podczas pracy wymaga dostępu do obwodów pod napięciem i jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta.
Jeżeli wentylator hałasuje, najpierw sprawdza się zabrudzenie, luz wirnika, ocieranie przewodu oraz mocowanie urządzenia w blacie. Świst lub brzęczenie zmieniające się wraz z mocą i używanym garnkiem może być normalnym skutkiem pracy cewek i naczynia, a nie awarią wentylatora.

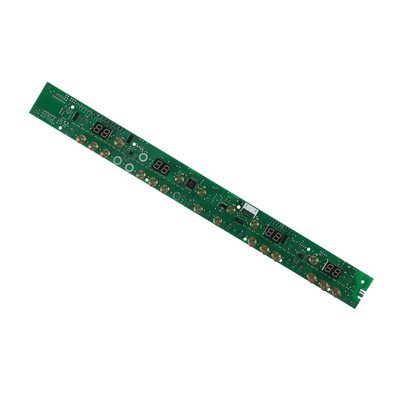

Brak reakcji panelu lub samoczynne wyłączanie
Panel dotykowy może nie reagować, gdy powierzchnia sensorów jest mokra, zabrudzona albo zasłonięta naczyniem. Sensor włączania należy dotykać przez co najmniej sekundę. Po uruchomieniu trzeba wybrać moc w ciągu 10 sekund, inaczej płyta wyłączy się automatycznie — jest to prawidłowe działanie, nie objaw uszkodzenia modułu.
Jeżeli wszystkie wyświetlacze są ciemne, sprawdzenie rozpoczyna się od zasilania i zabezpieczeń instalacji. Gdy nie działa tylko część panelu, należy skontrolować taśmę lub wiązkę łączącą panel z modułem oraz samo złącze. Zawilgocenie, osad po wykipieniu i mechaniczne naprężenie taśmy mogą powodować niestabilną reakcję sensorów.
Płyta reagująca dźwiękiem, lecz niewykonująca poleceń może mieć uszkodzony panel, jego połączenie albo elektronikę sterującą. Wymiana panelu bez sprawdzenia komunikacji i zasilania może nie rozwiązać problemu.
Co oznaczają komunikaty diagnostyczne
| Komunikat lub objaw | Znaczenie w tej rodzinie płyt | Co sprawdzić |
| EE | Zakłócenie pomiaru w obwodzie czujnika temperatury | Złącze i przewody czujnika, sam czujnik oraz jego tor wejściowy na module |
| E6 | Zbyt niskie napięcie zasilania | Napięcie instalacji, listwę przyłączeniową, mostki i zgodność podłączenia ze schematem |
| E7 | Zbyt wysokie napięcie zasilania | Parametry sieci i sposób podłączenia urządzenia |
| Migające E | Przegrzanie pola | Wentylację, wentylator, czujnik temperatury, warunki zabudowy i obciążenie pola |
| H lub h | Ciepło resztkowe | To informacja o gorącym polu, a nie kod uszkodzenia |
| Wyłączenie pola po długiej pracy | Mogło zadziałać ograniczenie czasu pracy | Ponownie uruchomić pole i sprawdzić, czy objaw powtarza się przed upływem dopuszczalnego czasu |
Kod błędu określa obszar diagnostyki, ale nie jest numerem części do zamówienia. Przykładowo E6 może wynikać z instalacji, luźnego zacisku albo nieprawidłowego mostkowania, a nie z uszkodzonego modułu.
Jak sprawdzać elektronikę i obwody mocy
Przed pomiarami rezystancji lub testem diody płytę trzeba odłączyć na stałe od wszystkich przewodów czynnych, zabezpieczyć obwód przed przypadkowym załączeniem oraz potwierdzić brak napięcia odpowiednim przyrządem. Kondensatory obwodu pośredniego mogą zachować niebezpieczne napięcie również po odłączeniu zasilania; przed dotknięciem modułu trzeba potwierdzić ich rozładowanie pomiarem.
Na odłączonym module serwisant może sprawdzić między innymi:
- obecność zwarcia w tranzystorach IGBT i mostku prostowniczym;
- stan bezpieczników, rezystorów mocy i elementów sterujących IGBT;
- ciągłość cewki oraz przewodów po odpięciu ich od elektroniki;
- pęknięcia lutów, nadpalone złącza, przebarwienia laminatu i ślady cieczy;
- różnice pomiędzy uszkodzonym i sprawnym torem pola.
Nie ma jednej uniwersalnej rezystancji cewki, czujnika ani przypisania pinów właściwego dla wszystkich części w tej kategorii. Pomiar ciągłości cewki nie sprawdza jej zachowania w obwodzie rezonansowym, a tranzystor, który przechodzi prosty test miernikiem, może nadal działać nieprawidłowo pod napięciem i obciążeniem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, bezpiecznych przyrządów pomiarowych i znajomości układów energoelektronicznych. Pomiary pod napięciem oraz ingerencja w przyłącze nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części i wymiana
Płyta jest zamontowana w otworze blatu i uszczelniona na obwodzie. Dostęp do modułu, cewek, czujników i wentylatora wymaga odłączenia instalacji przez uprawnioną osobę, wyjęcia urządzenia z zabudowy i zdjęcia dolnej osłony. Dokładny układ mocowań może zależeć od wersji produkcyjnej, dlatego nie należy podważać szkła ani ciągnąć urządzenia za przewód przyłączeniowy.
Przed odpinaniem połączeń warto wykonać czytelne zdjęcia i oznaczyć złącza. Cewki powinny po montażu wrócić na właściwe miejsce wraz z czujnikami, sprężynami i elementami dystansowymi. Nieprawidłowy docisk czujnika do szkła lub cewki może zaburzać pomiar temperatury. Przewody nie mogą znaleźć się przy radiatorze, wirniku wentylatora ani ostrych krawędziach osłony.
Po wymianie części serwisant powinien sprawdzić przewód ochronny, mocowanie listwy przyłączeniowej, ułożenie wiązek, pracę wszystkich pól z właściwymi naczyniami, reakcję na zdjęcie garnka i działanie chłodzenia. Płyty z pękniętym szkłem nie wolno ponownie uruchamiać.
Jak dobrać część do kodu 23436
Do płyty Amica należy przygotować trzy dane z tabliczki znamionowej:
- pełny model PBP4VI515FTB4P3M4;
- kod wyrobu 23436;
- 14-cyfrowy numer fabryczny.
Numer fabryczny jest istotny, ponieważ w okresie produkcji mogły zmieniać się wersje modułu, panelu, wiązki albo mocowania. Sam wygląd płytki, takie samo złącze czy zbliżony model bez końcowego oznaczenia nie potwierdzają zgodności.
Przy doborze modułu trzeba porównać jego pełny indeks i wykonanie. Nie należy zakładać, że moduł z podobnej płyty zadziała bez konfiguracji lub że każdy nowy moduł wymaga programowania — zależy to od konkretnej części dostarczanej do danego numeru fabrycznego. Przy cewce znaczenie mają średnica, moc, wyprowadzenia, czujnik i strona montażu. Wentylator musi mieć zgodne napięcie, wtyk, liczbę przewodów, kierunek przepływu oraz mocowanie.
Jeżeli oznaczenie na tabliczce różni się choćby końcówką od PBP4VI515FTB4P3M4, przejdź do kategorii płyt indukcyjnych Amica o szerokości 60–90 cm i odszukaj dokładny wariant. Przed zakupem drogiego modułu porównaj wszystkie dane znamionowe oraz indeks części odczytany z demontowanego elementu.
FAQ – części i naprawa płyty PBP4VI515FTB4P3M4
Dlaczego jedno pole nie wykrywa garnka, skoro pozostałe działają?
Najpierw sprawdź ten sam garnek na wszystkich polach. Jeżeli kilka właściwych naczyń nie działa tylko na jednej strefie, trzeba skontrolować cewkę, czujnik, połączenia i odpowiadający jej tor modułu indukcyjnego. Sam brak detekcji nie wskazuje jednoznacznie uszkodzonej cewki.
Czy migające E oznacza uszkodzony moduł?
Nie. W instrukcji tej rodziny płyt migające E oznacza przegrzanie pola. Przyczyną może być ograniczony przepływ powietrza, niesprawne chłodzenie, błędny pomiar temperatury albo usterka elektroniki. Najpierw trzeba ustalić, czy wentylator działa i czy zabudowa zapewnia wentylację.
Czy głośny wentylator trzeba od razu wymienić?
Nie zawsze. Należy sprawdzić zabrudzenie wirnika, ocieranie przewodów, luz mocowania i swobodę obrotu. Dźwięki zmieniające się wraz z użytym garnkiem lub mocą mogą pochodzić z cewki i naczynia, a nie z wentylatora.
Czy moduł GECO można zastąpić podobnym modułem z innej płyty?
Tylko po potwierdzeniu zgodności katalogowej. Podobny układ złączy i radiatorów nie oznacza zgodnej mocy, oprogramowania, obsługi panelu ani konfiguracji pól. Potrzebny jest pełny indeks części oraz dane z tabliczki płyty.
Gdzie znaleźć dane potrzebne do zamówienia części?
Tabliczka znamionowa jest dostępna na spodzie urządzenia, dlatego jej odczyt może wymagać wysunięcia płyty z blatu. Dane mogą znajdować się również na naklejce w karcie gwarancyjnej. Przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
Czy można używać płyty z pękniętym szkłem?
Nie. Pęknięcie może umożliwić przedostanie się cieczy do elementów pozostających pod napięciem. Urządzenie należy odłączyć zabezpieczeniem obwodu i nie uruchamiać go do czasu wymiany szkła lub oceny przez serwisanta.
