1140306 - WMAD4 6103X1UZD0W (DAW 6103 LSB) Amica
Części do pralki Amica DAW 6103 LSB, oznaczonej również jako WMAD4 6103X1UZD0W i kod wyrobu 1140306, pomagają usunąć problemy z pobieraniem wody, odpływem, grzaniem, wirowaniem oraz szczelnością. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać, której części potrzebuje pralka DAW 6103 LSB?
Amica DAW 6103 LSB to pralka ładowana od frontu o pojemności 6 kg i maksymalnej prędkości wirowania 1000 obr./min. W dokumentacji występuje także oznaczenie konstrukcyjne WMAD4 6103X1UZD0W oraz kod wyrobu 1140306. Usterkę należy rozpoznawać na podstawie etapu programu, na którym pojawia się problem — podobny objaw może wynikać z kilku różnych podzespołów.
| Objaw | Co sprawdzić najpierw | Możliwe części wymagające dalszej kontroli |
| Pralka nie pobiera wody | zawór instalacji, ciśnienie wody, zagięcie węża i sitko na dopływie | elektrozawór, presostat, blokada drzwi, wiązka przewodów |
| Woda pozostaje w bębnie | filtr pompy, drożność węża odpływowego i odpływu domowego | pompa spustowa, przewód zbiornik–pompa, presostat |
| Brak wirowania | czy woda została odpompowana i czy wsad nie jest zbity po jednej stronie | pasek, silnik, układ kontroli obrotów, amortyzatory, moduł |
| Woda nie jest podgrzewana | wybrany program i ustawiona temperatura | grzałka, czujnik NTC, przewody, presostat, przekaźnik grzania |
| Głośne wirowanie lub uderzenia zbiornika | wypoziomowanie, rozłożenie wsadu i luzy bębna | amortyzatory, łożyska, krzyżak, przeciwwaga, pasek |
| Wyciek | miejsce pojawienia się pierwszych kropli | fartuch, węże, obejmy, pompa, elektrozawór, dozownik |
Pralka nie odpompowuje wody lub pokazuje E21
W tym modelu kod E21 oznacza nieprawidłowy odpływ wody. Zacznij od filtra pompy znajdującego się za dolną pokrywą serwisową. Przed jego odkręceniem odłącz pralkę od zasilania, zakręć dopływ i przygotuj płaskie naczynie oraz ręczniki — z układu może wypłynąć woda.
Po wyjęciu filtra:
- Usuń monety, guziki, włókna i inne przedmioty z filtra oraz komory.
- Sprawdź, czy wirnik pompy nie jest zablokowany. Niewielki skokowy opór może wynikać z konstrukcji silnika pompy, ale wirnik nie powinien być zakleszczony.
- Skontroluj wąż odpływowy na całej długości oraz syfon lub króciec kanalizacyjny.
- Jeżeli pompa pracuje głośno, lecz woda płynie słabo, sprawdź również przewód pomiędzy zbiornikiem a pompą. Może tkwić w nim skarpeta lub inny przedmiot niewidoczny od strony filtra.
Brzęczenie pompy bez przepływu wskazuje raczej na blokadę hydrauliczną albo uszkodzony wirnik niż na brak zasilania. Całkowita cisza może oznaczać przerwę w uzwojeniu, problem z przewodami lub brak sterowania. Pomiar ciągłości uzwojenia wykonuje się po odłączeniu pompy od instalacji pralki. Wynik OL wskazuje na przerwę, ale sama ciągłość nie potwierdza, że wirnik uruchomi się pod obciążeniem.
Producent zaleca regularne czyszczenie filtra, ponieważ jego zatkanie utrudnia odpływ. Niewielka ilość wody pozostająca w pompie i przewodzie po zakończeniu programu jest normalna; o usterce świadczy woda pozostająca w bębnie lub wyraźnie zbyt wolne opróżnianie.
Pralka nie wiruje, ale bęben obraca się podczas prania
Pralka nie rozpocznie szybkiego wirowania, dopóki sterownik nie otrzyma informacji o opróżnieniu zbiornika. Dlatego przy mokrym praniu i wodzie w bębnie najpierw diagnozuje się odpływ, a nie silnik.
Jeżeli woda została usunięta, uruchom program płukania z wirowaniem z kilkoma podobnymi sztukami odzieży. Sterownik kontroluje wyważenie wsadu i może kilkukrotnie przekładać pranie albo ograniczyć obroty, gdy pojedynczy ciężki element zbije się po jednej stronie. Poprawne wirowanie z równomiernym wsadem przemawia przeciw awarii napędu.
Gdy silnik jest słyszalny, ale bęben stoi, po odłączeniu zasilania zdejmij tylną osłonę i sprawdź pasek wieloklinowy. Oceń, czy:
- znajduje się na kole pasowym i osi silnika;
- nie ma pęknięć, postrzępionych krawędzi ani wypolerowanych miejsc świadczących o poślizgu;
- koło pasowe jest stabilnie zamocowane;
- bęben obraca się ręką bez zacięć i silnego tarcia.
Założenie nowego paska bez usunięcia przyczyny jego zsuwania może dać tylko krótkotrwały efekt. Trzeba wykluczyć luz koła pasowego, nadmierny luz bębna, blokowanie łożysk oraz niewłaściwy tor pracy paska.
Jak odróżnić amortyzatory od uszkodzonych łożysk?
Zużyte amortyzatory powodują przede wszystkim silne kołysanie całego zespołu piorącego, uderzanie zbiornika o obudowę i przemieszczanie się pralki podczas rozpędzania. Najpierw należy jednak sprawdzić twardość podłoża, wypoziomowanie i dokręcenie nakrętek nóżek.
Po odłączeniu pralki naciśnij zespół piorący w dół przez otwór drzwiowy i zwolnij nacisk. Wielokrotne odbijanie lub bardzo swobodny ruch może wskazywać na osłabione amortyzatory, ale nie jest samodzielnym dowodem ich uszkodzenia. Trzeba obejrzeć mocowania, sworznie, sprężyny zawieszenia i przeciwwagi.
Łożyska częściej dają narastający szum, metaliczne dudnienie lub chrobot zależny od prędkości obrotowej. Przy pustym bębnie obróć go ręką i sprawdź, czy ruch jest równy. Następnie chwyć bęben przy krawędzi otworu i spróbuj unieść go względem zbiornika. Wyczuwalny luz może wskazywać na łożyska albo krzyżak, ale ostateczna ocena wymaga kontroli zespołu piorącego. Producent określa łożyska tego modelu jako wymienne, jednak ich wymiana jest znacznie bardziej pracochłonna niż wymiana paska lub pompy.
Brak grzania wody — pomiar grzałki i dalsza diagnostyka
Najpierw upewnij się, że test odbywa się na programie wykorzystującym podgrzewanie. Program Express 15’ w dokumentacji tego modelu pracuje z zimną wodą, więc chłodne drzwi podczas tego cyklu nie wskazują na awarię.
Grzałka DAW 6103 LSB ma moc znamionową 1800 W. Po odłączeniu pralki od sieci i wypięciu przewodów z grzałki można zmierzyć rezystancję pomiędzy jej dwoma zaciskami roboczymi. Zależność wynikająca z mocy i napięcia 230 V daje wartość orientacyjną około 29–30 Ω dla zimnego elementu. Niewielka różnica jest dopuszczalna, natomiast OL oznacza przerwę, a wynik bliski zeru — zwarcie.
Następnie sprawdza się przejście między każdym zaciskiem a metalową osłoną grzałki. Zwykły multimetr powinien wskazywać brak przejścia. Taki test nie wyklucza jednak upływności pojawiającej się dopiero po rozgrzaniu. Dokładniejszy pomiar rezystancji izolacji odpowiednim napięciem probierczym powinien wykonać przygotowany technik.
Prawidłowa rezystancja grzałki nie przesądza o sprawności całego układu. Jeżeli pralka nadal nie grzeje, trzeba sprawdzić:
- czujnik temperatury NTC — jego rezystancja powinna zmieniać się płynnie wraz z temperaturą, a wartość należy porównać z dokumentacją właściwego wariantu;
- kostki i przewody pomiędzy grzałką, czujnikiem i modułem;
- układ kontroli poziomu wody, ponieważ sterownik nie powinien załączyć grzałki bez prawidłowego napełnienia;
- przekaźnik grzałki oraz jego sterowanie na module.
Oględziny płytki nie wystarczają do uznania modułu za sprawny. Pomiar napięcia podczas pracy pralki oraz diagnostyka przekaźnika odbywają się przy niebezpiecznym napięciu sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Brak poboru wody, E10 i nieprawidłowy poziom napełnienia
Kod E10 dotyczy braku wody lub zbyt wolnego napełniania. Przed zakupem elektrozaworu sprawdź, czy zawór ścienny jest całkowicie otwarty, wąż nie jest zagięty, a sitko przy króćcu dopływowym nie zostało zatkane osadem.

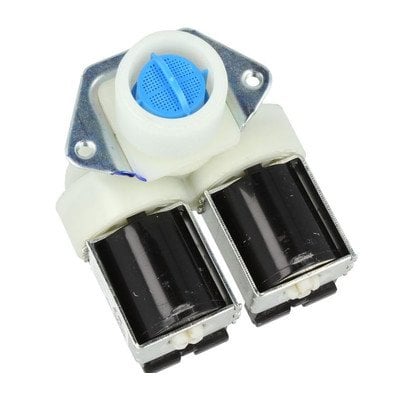

Jeżeli woda wpływa tylko do jednej komory szuflady albo nie pojawia się na części programów, możliwe jest uszkodzenie jednej sekcji elektrozaworu. Gdy pralka w ogóle nie rozpoczyna poboru, podobny objaw mogą powodować również niedomknięte drzwi, blokada, przewody lub sterowanie.
Presostat kontroluje poziom wody na podstawie ciśnienia przekazywanego cienkim wężykiem. Zanim zostanie wymieniony, trzeba skontrolować drożność i szczelność wężyka oraz komory ciśnieniowej. Osad może zatrzymać ciśnienie i sprawić, że sterownik błędnie rozpozna pełny lub pusty zbiornik. Dmuchanie w elektroniczny czujnik ciśnienia albo regulowanie jego śrub bez procedury serwisowej może go uszkodzić lub zmienić poziom zabezpieczenia przed przepełnieniem.
Kody błędów DAW 6103 LSB
| Kod | Znaczenie w tym modelu | Co sprawdzić przed zakupem części |
| E10 | brak wody lub zbyt niskie ciśnienie dopływu | zawór, wąż, sitko, instalację wodną, elektrozawór i jego przewody |
| E12 | przepełnienie | czy elektrozawór zamyka dopływ, układ presostatu i wężyk ciśnieniowy |
| E21 | nieprawidłowy odpływ | filtr, pompę, przewód zbiornik–pompa, wąż odpływowy i kanalizację |
| E30 | drzwi nie zostały zablokowane | ułożenie odzieży, zaczep, zawias, blokadę drzwi i przewody |
Kod wskazuje obszar diagnostyki, a nie część, którą należy automatycznie wymienić. Przykładowo E21 może być skutkiem monety w filtrze, niedrożnego syfonu albo pompy z uszkodzonym wirnikiem.
Dostęp do części i zasady wymiany
Przed demontażem wyjmij wtyczkę z gniazda, zakręć wodę i opróżnij pralkę. Zrób zdjęcia ułożenia przewodów, węży i obejm przed ich rozłączeniem. Nie ciągnij za przewody — chwytaj za korpus złącza.

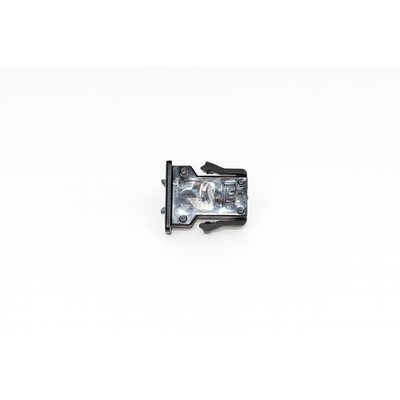

- Filtr pompy jest dostępny za dolną pokrywą z przodu urządzenia.
- Pasek i koło pasowe kontroluje się po zdjęciu tylnej osłony.
- Elektrozawór i presostat są zwykle dostępne po zdjęciu górnego blatu, lecz przed demontażem należy potwierdzić przebieg przewodów i wężyków.
- Blokada drzwi znajduje się za przednią obudową przy zaczepie drzwi; podczas pracy przy fartuchu nie wolno uszkodzić jego krawędzi ani sprężystej opaski.
- Pompa odpływowa jest zamontowana w dolnej części pralki. Droga jej wyjęcia zależy od wykonania obudowy, dlatego nie należy kłaść urządzenia na boku bez sprawdzenia, czy w dozowniku i przewodach nie pozostała woda.
Po wymianie części sprawdź ręcznie mocowania i szczelność połączeń. Pierwszy test wykonaj bez wsadu: obserwuj pobieranie wody, szczelność, odpływ i pracę bębna. Nie zostawiaj pralki bez nadzoru podczas tego cyklu.
Jak prawidłowo dobrać część do Amica 1140306?
Nie dobieraj części wyłącznie po nazwie handlowej DAW 6103 LSB, zdjęciu ani podobnym złączu. Dla urządzenia Amica przygotuj:
- pełny model: DAW 6103 LSB / WMAD4 6103X1UZD0W;
- kod wyrobu: 1140306;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie wymontowanej części, jeżeli jest czytelne.
Tabliczka znamionowa pralki znajduje się na tylnej powierzchni obudowy. Numer fabryczny pomaga rozróżnić zmiany produkcyjne występujące pod podobną nazwą modelu. Przy grzałce porównuje się dodatkowo moc, położenie czujnika, długość części roboczej i mocowanie; przy pompie — konstrukcję korpusu, kierunek króćców i złącze; przy amortyzatorze — siłę tłumienia, długość i rodzaj sworzni; przy pasku — pełne oznaczenie profilu i długości.
Jeżeli oznaczenia na tabliczce różnią się od danych tej strony, wróć do kategorii pralek Amica 1000 obr./min i wybierz właściwy kod wyrobu. Nie przenoś automatycznie części z podobnych modeli DAW, TAW lub AWD.
FAQ — części i naprawa Amica DAW 6103 LSB
Czy kod E21 oznacza konieczność wymiany pompy?
Nie. Najpierw wyczyść filtr, sprawdź wirnik, wąż odpływowy, kanalizację i przewód pomiędzy zbiornikiem a pompą. Pompę podejrzewa się po wykluczeniu blokady lub gdy nie uruchamia się mimo prawidłowego zasilania.
Dlaczego pralka nie wiruje, chociaż pasek jest na miejscu?
Sterownik może blokować wirowanie z powodu wody w zbiorniku, niewyważonego wsadu, błędnej informacji z presostatu albo problemu z silnikiem i kontrolą obrotów. Pasek jest tylko jednym z elementów napędu.
Jaką rezystancję powinna mieć grzałka 1800 W?
Dla napięcia 230 V wartość obliczeniowa wynosi około 29–30 Ω w temperaturze pokojowej. Pomiar trzeba wykonać po odłączeniu przewodów. Prawidłowy wynik nie wyklucza upływności do obudowy ani awarii czujnika, przewodów lub sterowania.
Czy głośne wirowanie oznacza zużyte amortyzatory?
Nie zawsze. Amortyzatory zwykle powodują kołysanie i uderzenia zbiornika, natomiast łożyska częściej wywołują narastający szum lub chrobot. Podobne drgania może spowodować nierówne podłoże, luźna przeciwwaga albo źle rozłożony wsad.
Gdzie znajduje się tabliczka znamionowa tej pralki?
Na tylnej powierzchni obudowy. Do doboru części potrzebne są model, kod wyrobu 1140306 oraz pełny 14-cyfrowy numer fabryczny.
Czy część z modelu TAW 6103 LSW będzie pasować do DAW 6103 LSB?
Nie można tego potwierdzić na podstawie podobnej nazwy ani wyglądu. Modele mogą mieć wspólne podzespoły, ale zgodność musi obejmować konkretny numer części i wariant ustalony po kodzie wyrobu oraz numerze fabrycznym.
