Części do Amica AWDM6W X-TYPE 1103177 mogą być potrzebne, gdy szuflada nie grzeje, nie uruchamia wentylatora, hałasuje albo nie domyka się prawidłowo. Przed zakupem warto wykluczyć błędne ustawienie, brak zasilania i zasłonięte otwory wentylacyjne. Właściwy element dobieraj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do szuflady grzejnej Amica AWDM6W X-TYPE 1103177
AWDM6W X-TYPE jest szufladą grzejną z wymuszonym obiegiem ciepłego powietrza. Za ogrzewanie odpowiadają współpracujące ze sobą elementy: grzałka, wentylator, układ kontroli temperatury, panel sterowania oraz przełącznik wykrywający zamknięcie szuflady. Osobną grupę stanowią części mechaniczne, między innymi prowadnice, mechanizm zamknięcia i mata antypoślizgowa.
Instrukcja dotycząca tej rodziny urządzeń podaje zasilanie 220–240 V, częstotliwość 50/60 Hz i moc całkowitą 1000 W. Moc całego urządzenia nie jest jednak równoznaczna z mocą samej grzałki i nie powinna służyć do obliczania jej oczekiwanej rezystancji bez potwierdzenia danych konkretnego podzespołu.
Szuflada nie grzeje – od czego zacząć
Brak ciepła nie oznacza automatycznie uszkodzonej grzałki. W tym modelu element grzejny i wentylator pracują dopiero po zamknięciu szuflady. Otwarta szuflada rozłącza je przez przełącznik stykowy, dlatego cisza i brak grzania podczas sprawdzania urządzenia w pozycji otwartej są zachowaniem prawidłowym.
Zanim zostanie zdemontowana obudowa, należy sprawdzić:
- Czy urządzenie ma zasilanie i przechodzi do trybu oczekiwania.
- Czy nie zadziałało zabezpieczenie obwodu w rozdzielnicy.
- Czy wybrano właściwą funkcję, temperaturę i czas.
- Czy ustawienia zostały zapisane, a szuflada całkowicie zamknięta.
- Czy naczynia nie zakrywają otworów wentylacyjnych.
- Czy na ocenę grzania przeznaczono dostatecznie dużo czasu – wynik zależy od liczby, materiału, grubości i ułożenia naczyń.
Po przerwie w zasilaniu urządzenie wykonuje krótki test wyświetlacza i wentylatora. Reakcja panelu potwierdza obecność przynajmniej części zasilania, ale nie dowodzi sprawności grzałki, czujnika, termostatu ani toru wykonawczego modułu.
| Objaw | Co najpierw wykluczyć | Dalsza kontrola | Jak rozumieć wynik |
| Panel nie reaguje | gniazdo, przewód, zabezpieczenie instalacji | ciągłość przewodu i złączy, zasilanie modułu | sprawne gniazdo nie potwierdza, że napięcie dociera przez cały obwód urządzenia |
| Panel działa, ale nie ma grzania ani nadmuchu | niedomknięta szuflada, błędne ustawienia | przełącznik zamknięcia, jego łącznik i przewody | niesprawny styk może jednocześnie blokować grzałkę i wentylator |
| Wentylator pracuje, lecz brak ciepła | zbyt krótki czas, zasłonięty przepływ powietrza | grzałka, termostat, zabezpieczenie termiczne i sterowanie grzałką | działający wentylator nie oznacza, że grzałka otrzymuje zasilanie |
| Szuflada grzeje zbyt słabo | niewłaściwa funkcja, niska temperatura, duży lub nierówno rozłożony wsad | przepływ powietrza, czujnik temperatury, sterowanie | pojedynczy pomiar temperatury bez określenia programu, czasu i obciążenia jest niemiarodajny |
| Szuflada grzeje nadmiernie | błędne ustawienie | czujnik, termostat i obwód sterowania | wzrost temperatury nie wskazuje samodzielnie, który z elementów regulacji jest uszkodzony |
| Słychać szum podczas pracy | normalna praca obiegu powietrza | ocena, czy dźwięk jest równy i nie zawiera tarcia lub uderzeń | okresowa praca wentylatora przy wybranych funkcjach nie jest usterką |
Jak sprawdzić grzałkę, czujnik i termostat
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem nie są przeznaczone do wykonania przez osobę bez przygotowania. Przed pomiarem rezystancji urządzenie trzeba odłączyć od zasilania, zabezpieczyć przed przypadkowym włączeniem i potwierdzić brak napięcia odpowiednim przyrządem.
Kontrola grzałki
Do pomiaru grzałki należy odłączyć przynajmniej jeden jej przewód, aby pozostałe obwody nie zafałszowały wyniku. Miernik ustawia się na pomiar rezystancji i przykłada sondy do zacisków elementu.
- Wskazanie przerwy lub wartości poza zakresem miernika oznacza przerwany obwód grzejny.
- Skończona rezystancja potwierdza tylko ciągłość elementu. Nie wyklucza przebicia izolacji, usterki pojawiającej się po rozgrzaniu ani braku zasilania podczas pracy.
- Ocenę izolacji pomiędzy zaciskami a metalową osłoną wykonuje się odpowiednim miernikiem rezystancji izolacji, a nie wyłącznie funkcją sygnalizacji ciągłości w multimetrze.
Nie należy przyjmować jednej wartości rezystancji dla każdej grzałki do szuflady. Wynik trzeba porównać z dokumentacją lub potwierdzonymi parametrami części przeznaczonej do wariantu 1103177.
Kontrola czujnika temperatury
Najpierw trzeba ustalić z dokumentacji serwisowej, jaki rodzaj czujnika zastosowano i jaka charakterystyka dotyczy jego numeru części. W przypadku czujnika rezystancyjnego pomiar wykonuje się po odłączeniu go od sterownika, w stabilnej i znanej temperaturze.
Przerwa, zwarcie albo skokowe zaniki wskazania podczas ostrożnego poruszania przewodem mogą świadczyć o uszkodzeniu czujnika lub wiązki. Płynna zmiana rezystancji podczas kontrolowanego ogrzewania i chłodzenia potwierdza reakcję elementu, ale bez tabeli charakterystyki nie pozwala ocenić jego dokładności.
Kontrola termostatu
Stan styków termostatu zależy od jego funkcji, temperatury i konstrukcji. Przed pomiarem należy odłączyć przewody i sprawdzić w schemacie, czy w danych warunkach styk powinien być zamknięty czy otwarty. Sam test w temperaturze pokojowej nie potwierdza prawidłowego przełączania po rozgrzaniu.
Nie należy zwierać termostatu ani zabezpieczenia termicznego w celu dalszego użytkowania urządzenia. Elementy te ograniczają ryzyko przegrzania i mogą być zastąpione wyłącznie częścią o właściwej charakterystyce.
Kontrola wentylatora
Przy odłączonym zasilaniu warto sprawdzić, czy wirnik obraca się swobodnie, nie ociera o obudowę i nie jest zablokowany zabrudzeniem albo odkształconym elementem. Pomiar ciągłości uzwojenia wykrywa przerwę, lecz nie potwierdza prawidłowego rozruchu, obrotów ani pracy silnika po nagrzaniu.
Jeśli nadmuch nie działa, przyczyną może być silnik, jego przewody, przełącznik zamknięcia lub moduł sterujący. Podawanie napięcia bezpośrednio na silnik poza urządzeniem jest testem dla wykwalifikowanego technika i wymaga danych znamionowych konkretnej części.
Hałas, opór i problemy z domykaniem
Równy szum powietrza podczas grzania jest normalny. Tarcie, stukanie lub cykliczne ocieranie może natomiast wskazywać na zabrudzenie wirnika, poluzowanie mocowania albo kontakt wentylatora z osłoną.
Jeżeli problem występuje podczas przesuwania szuflady, najpierw należy wyjąć naczynia i sprawdzić:
- czy mata lub inny przedmiot nie został podwinięty,
- czy po obu stronach szuflada porusza się jednakowo,
- czy prowadnice nie są skrzywione, zabrudzone lub mechanicznie uszkodzone,
- czy front nie ociera o sąsiednie elementy zabudowy,
- czy mechanizm PushPull i łącznik zamknięcia prawidłowo się zazębiają.
Nie należy siadać ani opierać się na wysuniętej szufladzie. Dla tej rodziny urządzeń producent podaje maksymalne obciążenie prowadnic wynoszące 25 kg. Przekroczenie obciążenia może powodować odkształcenie prowadnic, przekoszenie frontu i problemy z przełącznikiem zamknięcia.
Dostęp do części i wymiana

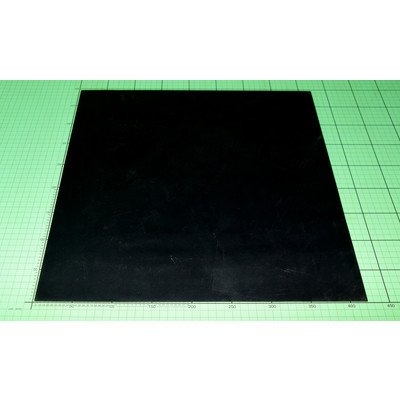

Matę antypoślizgową można wyjąć bez rozbierania urządzenia. Należy myć ją ręcznie i wkładać z powrotem dopiero po całkowitym wyschnięciu. Nie powinna być suszona w piekarniku ani zastępowana papierem lub materiałem, który może się zapalić.
Dostęp do grzałki, wentylatora, termostatu, czujnika i panelu wymaga zwykle wysunięcia szuflady z zabudowy oraz zdjęcia odpowiedniej osłony. Przed rozpoczęciem pracy trzeba:
- Odłączyć obwód od zasilania i potwierdzić brak napięcia.
- Poczekać na całkowite ostygnięcie wnętrza.
- Opróżnić szufladę i zabezpieczyć szklany front.

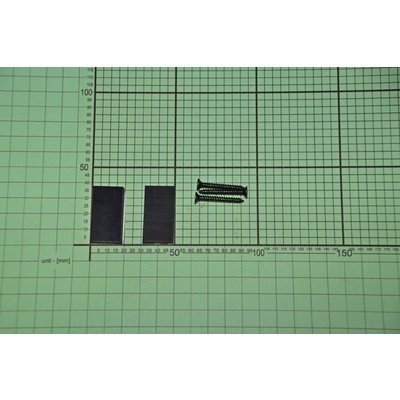

- Zlokalizować mocowania urządzenia do mebla, nie zakładając ich liczby ani położenia bez sprawdzenia instrukcji montażowej.
- Podtrzymywać urządzenie podczas wysuwania, aby nie uszkodzić przewodu zasilającego ani zabudowy.
- Oznaczyć i sfotografować połączenia przed odpięciem przewodów.
Po naprawie należy sprawdzić prowadzenie przewodów, położenie osłon, swobodę wentylatora, działanie mechanizmu zamknięcia oraz stabilność mocowania w meblu. Pierwsza próba powinna odbyć się bez łatwopalnych przedmiotów i bez zasłaniania otworów wentylacyjnych.
Jak dobrać część do AWDM6W X-TYPE
Oznaczenie AWDM6W nie wystarcza do pewnego doboru. W ofercie występują różne wykonania tej szuflady, między innymi 1103177 AWDM6W X-TYPE oraz 1103198 AWDM6W Q-TYPE. Podobny wygląd frontu lub złącza nie potwierdza zgodności grzałki, prowadnicy, czujnika ani panelu.
Dla urządzenia Amica należy odczytać z tabliczki znamionowej:
- pełny model,
- kod wyrobu – w tej kategorii 1103177,
- 14-cyfrowy numer fabryczny.
Następnie warto porównać numer ze starej części, mocowanie, wymiary, liczbę i układ złączy oraz zgodność katalogową z kodem wyrobu. W przypadku panelu lub modułu trzeba dodatkowo potwierdzić wariant wykonania i ewentualne wymagania konfiguracyjne. Nie każdy panel pasujący mechanicznie jest zamienny elektrycznie.
Części do innych wersji urządzenia można znaleźć w kategorii szuflad do podgrzewania naczyń Amica. Przed zamówieniem najlepiej przygotować czytelne zdjęcie całej tabliczki znamionowej oraz oznaczenia wymontowanego elementu.
FAQ – części i naprawa Amica AWDM6W X-TYPE
Dlaczego szuflada działa na panelu, ale nie zaczyna grzać?
Po zapisaniu ustawień szuflada musi zostać całkowicie zamknięta. Przełącznik stykowy pozwala uruchomić grzałkę i wentylator dopiero w pozycji zamkniętej. Jeśli nie działają oba elementy, należy sprawdzić domknięcie, łącznik mechanizmu, przełącznik i jego przewody przed podejrzeniem jednoczesnej awarii grzałki oraz silnika.
Czy dźwięk wentylatora oznacza usterkę?
Równy szum jest normalnym skutkiem rozprowadzania ciepła. Przy podtrzymywaniu temperatury i gotowaniu w niskiej temperaturze wentylator może pracować z przerwami. Diagnostyki wymaga głośne tarcie, stukanie, brak obrotów albo wyraźne spowolnienie wirnika.
Czy ciągłość grzałki potwierdza jej sprawność?
Nie. Skończona rezystancja potwierdza, że obwód nie jest przerwany, ale nie wyklucza przebicia izolacji, usterki cieplnej ani problemu ze sterowaniem. Potrzebna może być kontrola izolacji oraz sprawdzenie, czy grzałka jest prawidłowo załączana.
Dlaczego naczynia są tylko lekko ciepłe?
Przyczyną może być zbyt niska temperatura, niewłaściwa funkcja, krótki czas, duża liczba grubych naczyń albo zasłonięte otwory wentylacyjne. Dopiero po wykluczeniu tych warunków warto sprawdzać czujnik temperatury, termostat, grzałkę i nadmuch.
Czy część do AWDM6W Q-TYPE pasuje do wersji X-TYPE?
Nie należy tego zakładać. Wersje mają różne kody wyrobu i mogą różnić się konstrukcją lub zastosowanymi podzespołami. Zgodność trzeba potwierdzić dla kodu 1103177 oraz 14-cyfrowego numeru fabrycznego urządzenia.
Gdzie znaleźć dane potrzebne do doboru części?
Należy odczytać tabliczkę znamionową urządzenia, a nie tylko oznaczenie z frontu lub instrukcji. Do identyfikacji Amica potrzebne są pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. Pomocne jest również zdjęcie etykiety na wymontowanej części.
