1191690 - SMK 2015 (SMK 2015) Amica
Części do Amica SMK 2015 1191690 pomagają przywrócić działanie opiekacza, który nie grzeje, nierówno opieka lub ma uszkodzone płyty, przewód albo zamek. Przed zakupem porównaj model, kod wyrobu i numer seryjny z tabliczki znamionowej, ponieważ podobne elementy nie muszą pasować do tego wariantu.
Amica SMK 2015 — co oznacza oznaczenie urządzenia

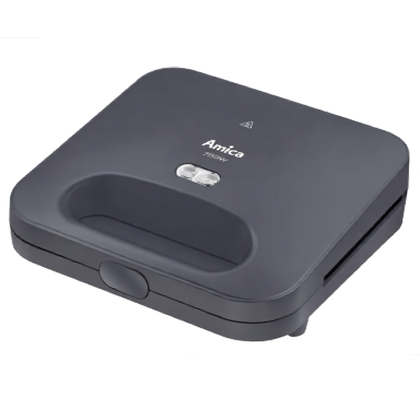

Model SMK 2015 o kodzie 1191690 jest opiekaczem do przygotowywania dwóch kanapek. Ma dwie płyty grzejne, kontrolkę zasilania, kontrolkę gotowości, zamek pokrywy, obudowę z tworzywa oraz zabezpieczenie przed przegrzaniem. W dokumentacji urządzenia podano zasilanie 230 V / 50 Hz i moc znamionową 750 W.
W nazwie kategorii używane jest określenie „toster”, ale ten konkretny model jest konstrukcyjnie opiekaczem kanapkowym z płytami grzejnymi. Oznacza to, że przy doborze części trzeba uwzględnić nie tylko markę Amica, lecz także sposób mocowania płyt, obudowę, zamek i układ zasilania właściwy dla modelu SMK 2015.
Objaw: opiekacz nie grzeje
Jeżeli kontrolka zasilania świeci, ale płyty pozostają zimne, problem może dotyczyć obwodu grzejnego, zabezpieczenia termicznego, połączeń przewodów albo elementu sterującego. Sama świecąca kontrolka nie potwierdza sprawności grzałek — może być zasilana niezależnie od części odpowiedzialnej za nagrzewanie.
Przed rozbieraniem urządzenia sprawdź:
- czy wtyczka i przewód nie mają pęknięć, nadtopień ani śladów przegrzania;
- czy gniazdo działa z innym urządzeniem;
- czy pokrywa zamyka się bez używania nadmiernej siły;
- czy płyty są prawidłowo osadzone i nie mają widocznych pęknięć lub odspojeń powłoki;
- czy po wcześniejszym przegrzaniu urządzenie całkowicie ostygło;
- czy w szczelinach i przy krawędziach płyt nie ma przypalonych resztek utrudniających zamknięcie.
Jeżeli po ostygnięciu opiekacz nadal nie grzeje, potrzebna jest kontrola obwodu grzejnego. W tym modelu nie ma podstaw, aby rozstrzygać usterkę wyłącznie na podstawie koloru kontrolki albo samego faktu podłączenia do sieci.
Jak sprawdzić obwód grzejny
Czynności pomiarowe wykonuj dopiero po wyjęciu wtyczki z gniazda i całkowitym ostygnięciu urządzenia. Do sprawdzenia ciągłości obwodu można użyć multimetru ustawionego na pomiar rezystancji lub test ciągłości. Pomiar wykonuje się na odłączonych od układu zaciskach badanego elementu, a nie przez przewód zasilający i całą elektronikę jednocześnie.
Interpretacja wyniku jest następująca:
- brak ciągłości lub bardzo wysoka rezystancja może wskazywać na przerwę w elemencie grzejnym, bezpieczniku termicznym albo połączeniu;
- wynik różniący się od wartości przewidzianej dla konkretnego elementu wymaga porównania z dokumentacją serwisową lub oznaczeniem części;
- ciągłość obwodu nie potwierdza pełnej sprawności podczas pracy — nie wykrywa wszystkich usterek połączeń, przebicia do obudowy ani problemu, który pojawia się dopiero po nagrzaniu.
Nie podawaj uniwersalnej wartości rezystancji dla każdej części do tego opiekacza. Zależy ona od konstrukcji elementu, temperatury i miejsca pomiaru. Jeżeli wynik jest niejednoznaczny, należy prześledzić obwód według schematu właściwego dla urządzenia albo przekazać opiekacz do serwisu.
Objaw: tylko jedna płyta grzeje albo opiekanie jest nierówne
Jeżeli jedna strona nagrzewa się, a druga pozostaje chłodna, podejrzewać można przerwę w obwodzie jednej płyty, uszkodzenie jej zacisku lub luźne połączenie. Najpierw porównaj stan obu płyt i ich przewodów po odłączeniu urządzenia od sieci. Widoczne nadtopienie konektora, luźny przewód lub zwęglony fragment izolacji jest ważniejszą wskazówką niż sama różnica koloru powierzchni grzejnej.
Nierówne opiekanie nie zawsze oznacza uszkodzoną płytę. Przyczyną może być także:
- zabrudzenie jednej części powierzchni roboczej;
- niedomykanie pokrywy lub zdeformowany zamek;
- nieprawidłowe ułożenie pieczywa i różna grubość nadzienia;
- osłabione połączenie przewodu przy zawiasie lub płycie;
- praca zabezpieczenia termicznego po przegrzewaniu.
Pomiar rezystancji pozwala wykryć przerwę w obwodzie, ale nie rozstrzyga samodzielnie, czy płyta prawidłowo przekazuje ciepło na całej powierzchni. Po wymianie elementu trzeba sprawdzić równomierne nagrzewanie, stabilność pokrywy i brak zapachu spalenizny.
Objaw: kontrolki nie świecą
Brak obu kontrolek może oznaczać problem z gniazdem, przewodem, wtyczką, połączeniem wewnętrznym albo elementem zabezpieczającym. Jeżeli nie świeci tylko jedna kontrolka, możliwa jest awaria samej lampki, jej przewodów lub obwodu sygnalizacyjnego. Nie należy na tej podstawie zamawiać płyty grzejnej bez sprawdzenia zasilania i połączeń.
Kontrola przewodu powinna obejmować oględziny oraz pomiar ciągłości po odłączeniu przewodu od pozostałej części układu. Pomiar wykonany przez podłączony moduł może dać wynik pozornie prawidłowy i nie wskazać miejsca usterki. Przewód z uszkodzoną izolacją, nadpaloną wtyczką lub śladami przegrzania powinien zostać wymieniony na część o właściwych parametrach, a nie naprawiony prowizorycznym połączeniem.
Objaw: pokrywa nie zamyka się lub zamek nie trzyma
W modelu SMK 2015 pokrywa jest zamykana mechanicznie. Jeżeli zamek nie zatrzaskuje się, nie dociskaj pokrywy na siłę. Sprawdź, czy między płytami nie ma zbyt dużej ilości nadzienia, przypalonych resztek lub ciała obcego. Następnie obejrzyj przycisk, zaczep i elementy obudowy pod kątem pęknięć.
Uszkodzony zamek lub obudowa mogą powodować nie tylko niewygodę, lecz także nierówny docisk płyt i gorsze opiekanie. Wymieniany element musi mieć takie samo mocowanie i geometrię jak część zastosowana w tym wariancie. Sam podobny wygląd nie potwierdza zgodności.
Dostęp do części i wymiana
Instrukcja użytkownika opisuje obsługę i czyszczenie, ale nie zawiera pełnej procedury demontażu serwisowego. Dlatego nie należy zakładać jednej, uniwersalnej kolejności zdejmowania obudowy dla wszystkich wersji opiekaczy Amica.
Przy pracach przy modelu SMK 2015:
- Wyjmij wtyczkę z gniazda i poczekaj, aż płyty całkowicie ostygną.
- Usuń okruszki i zabrudzenia, aby nie wprowadzić ich do wnętrza podczas otwierania obudowy.
- Przed odłączeniem przewodów wykonaj zdjęcia połączeń i oznacz przewody, jeśli ich położenie nie jest oczywiste.
- Nie ciągnij za przewód — odłączaj konektory za ich metalową część, używając narzędzi odpowiednich do danego mocowania.
- Sprawdź, czy wymieniany element nie współpracuje z zabezpieczeniem termicznym lub elementem mocującym drugą płytę.
- Po montażu upewnij się, że żaden przewód nie dotyka płyt grzejnych, zawiasu ani ostrych krawędzi obudowy.
Opisane czynności serwisowe wymagają doświadczenia w pracy z urządzeniami zasilanymi z sieci 230 V, właściwych narzędzi i umiejętności oceny zabezpieczeń. Nie wykonuj pomiarów pod napięciem, nie mostkuj bezpiecznika termicznego i nie uruchamiaj urządzenia z otwartą obudową bez procedury serwisowej dla tego modelu.
Czyszczenie i zapobieganie kolejnym usterkom
Przed czyszczeniem odłącz opiekacz od zasilania i poczekaj, aż ostygnie. Płyty należy przecierać miękką, lekko wilgotną ściereczką, a następnie osuszyć. Nie używaj druciaków, ostrych narzędzi ani ściernych preparatów, ponieważ mogą uszkodzić powłokę płyt. Korpusu nie wolno zanurzać w wodzie ani polewać strumieniem cieczy.
Resztki sera i okruszki pozostawione przy krawędziach mogą utrudniać zamykanie, powodować lokalne przegrzewanie i obciążać zamek. Do wyjmowania kanapek używaj przyborów odpornych na temperaturę, które nie zarysują powierzchni roboczej. Nie zakrywaj opiekacza przed całkowitym ostygnięciem i zapewnij przestrzeń potrzebną do odprowadzania ciepła.
Jak dobrać część do Amica SMK 2015
Przy zamawianiu części podaj pełne dane z tabliczki znamionowej. Dla urządzeń Amica należy sprawdzić:
- model: SMK 2015;
- kod wyrobu lub kod produktu: 1191690;
- 14-cyfrowy numer fabryczny, jeżeli znajduje się na tabliczce znamionowej;
- oznaczenie uszkodzonego elementu, jego wymiary i sposób mocowania;
- zdjęcia części oraz złączy, gdy element ma kilka podobnych wariantów.
Nie opieraj wyboru wyłącznie na nazwie „płyta grzejna”, zdjęciu ani liczbie styków. Części mogą różnić się kształtem, położeniem zacisków, sposobem mocowania, zabezpieczeniem termicznym lub współpracą z obudową. Dotyczy to szczególnie płyt, przewodów, zamków i elementów zabezpieczających.
Jeżeli rozważasz zamiennik, porównaj potwierdzone parametry elektryczne, wymiary, mocowanie i przeznaczenie dla modelu 1191690. Nie zakładaj, że element z podobnego opiekacza Amica będzie pasował bez potwierdzenia katalogowego. Najbezpieczniejszym następnym krokiem jest odczytanie wszystkich oznaczeń z tabliczki oraz przesłanie zdjęcia urządzenia i uszkodzonej części do weryfikacji.
FAQ
Czy Amica SMK 2015 to toster czy opiekacz?
Model SMK 2015 jest opiekaczem kanapkowym z górną i dolną płytą grzejną. W kategorii może być opisany jako toster, ale części należy dobierać według oznaczenia modelu SMK 2015 i kodu 1191690.
Co sprawdzić, gdy opiekacz Amica SMK 2015 nie grzeje?
Najpierw sprawdź gniazdo, przewód, wtyczkę, stan płyt i zamknięcie pokrywy. Po odłączeniu urządzenia od sieci można skontrolować ciągłość obwodu grzejnego oraz połączenia. Prawidłowy pomiar ciągłości nie wyklucza jednak wszystkich usterek, dlatego wynik trzeba interpretować razem z objawami.
Czy można wymienić samą płytę grzejną?
Jest to możliwe tylko wtedy, gdy dostępna część ma właściwy kształt, mocowanie, parametry i połączenia dla SMK 2015. Przed wymianą trzeba potwierdzić, czy problem rzeczywiście dotyczy płyty, a nie przewodu, zabezpieczenia termicznego, konektora lub elementu sterującego.
Czy numer modelu SMK 2015 wystarczy do doboru części?
Nie zawsze. Do identyfikacji Amica warto podać również kod wyrobu 1191690 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Pełne oznaczenia pomagają odróżnić warianty wykonania i ograniczyć ryzyko zamówienia części o podobnym wyglądzie, lecz innym mocowaniu.
Czy wolno zmostkować zabezpieczenie termiczne, gdy opiekacz przestał grzać?
Nie. Zabezpieczenie termiczne jest elementem ochronnym i jego trwałe obejście może doprowadzić do przegrzania, pożaru lub porażenia. Należy ustalić przyczynę zadziałania zabezpieczenia i zastosować część o właściwych parametrach.
