1191812 - JSM 4014 (JSM 4014) Amica
Części do Amica JSM 4014 dobiera się na podstawie pełnego oznaczenia urządzenia oraz wykonania konkretnego elementu. Przy braku pracy, wyciekach, zablokowaniu ślimaka lub pogorszeniu wydajności najpierw sprawdź montaż, drożność i stan części roboczych, a dopiero potem elementy napędu lub sterowania.
Jakie części występują w wyciskarce Amica JSM 4014
Model JSM 4014, oznaczany również kodem wyrobu 1191812, jest wyciskarką wolnoobrotową z silnikiem o mocy znamionowej 200 W, dwoma kierunkami obrotów, dwoma rodzajami sit oraz zabezpieczeniem przed przypadkowym uruchomieniem, przeciążeniem i przegrzaniem. W zależności od rodzaju usterki potrzebna może być część mająca kontakt z żywnością albo podzespół napędu i sterowania.
W tej kategorii mogą występować między innymi:
- ślimak napędowy – przekazuje moment obrotowy i przesuwa rozdrabniane składniki;
- sitko do soku – oddziela sok od miąższu;
- sitko do lodów – służy do przygotowywania mrożonych deserów i nie zastępuje sita do soku;
- pojemnik rozdzielający, pokrywa i zawór – kierują sok oraz miąższ i wpływają na szczelność;

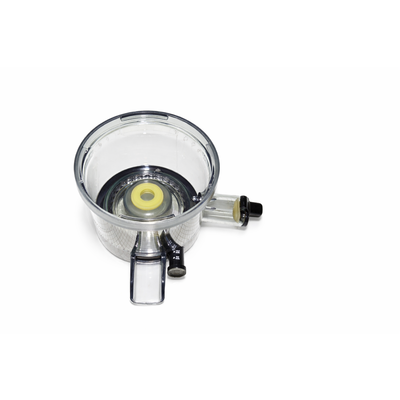

- pojemnik na sok i pojemnik na miąższ – mogą pęknąć, odkształcić się albo utracić stabilność mocowania;
- popychacz – powinien być używany do dociskania produktów zamiast dłoni;
- włącznik, pokrętło, mikroprzełącznik lub płytka sterowania – odpowiadają za wybór funkcji i przekazanie sygnału do napędu;
- silnik napędu – wymaga diagnostyki elektrycznej i mechanicznej przed wymianą.
Samo podobieństwo części do elementu z innej wyciskarki Amica nie potwierdza zgodności. Znaczenie mają kształt, średnica, sposób blokowania, położenie zaworu, współpraca ze ślimakiem i sitkiem oraz wariant konkretnego urządzenia.
Objaw, możliwe przyczyny i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Urządzenie nie reaguje po ustawieniu pokrętła | Brak zasilania, nieprawidłowo założona pokrywa lub pojemnik, zadziałanie zabezpieczenia, uszkodzony włącznik albo mikroprzełącznik | Odłącz urządzenie, zdejmij i ponownie zamontuj elementy robocze, sprawdź oznaczenie prawidłowego zamknięcia oraz przewód i wtyczkę | Jeżeli po poprawnym montażu nadal nie ma reakcji, problem może dotyczyć obwodu sterowania lub napędu; sam brak pracy nie wskazuje konkretnej części |
| Silnik zatrzymuje się podczas wyciskania | Zablokowany ślimak, przepełniony pojemnik rozdzielający, zbyt duża ilość produktu, włókniste składniki, przeciążenie albo usterka napędu | Ustaw OFF, odłącz wtyczkę, usuń przyczynę blokady i oczyść pojemnik; w razie potrzeby użyj chwilowo kierunku R zgodnie z instrukcją | Jeżeli po oczyszczeniu i zmniejszeniu porcji problem wraca bez obciążenia, trzeba sprawdzić napęd; nie wymieniaj silnika bez wykluczenia zablokowania części roboczych |
| Sok wypływa poza urządzenie | Brak zaworu, źle osadzona uszczelka, niepełne zablokowanie pojemnika, pęknięcie lub odkształcenie elementu | Obejrzyj zawór od spodu pojemnika rozdzielającego, uszczelkę, gniazda i krawędzie pojemnika; sprawdź montaż bez używania siły | Widoczny brak lub pęknięcie uzasadnia wymianę elementu mechanicznego; sama wilgoć na korpusie nie pozwala ocenić stanu elektroniki |
| Sok jest mętny, a miąższ nie jest prawidłowo odprowadzany | Zatkane sitko, zaschnięte resztki, niewłaściwe sitko, zbyt szybkie podawanie produktów albo przepełnienie | Wyłącz urządzenie, rozmontuj zespół, umyj sitko szczoteczką i sprawdź drożność wylotów | Jeżeli po czyszczeniu przepływ wraca, część nie musi być uszkodzona; trwałe odkształcenie lub pęknięcie sita wskazuje na wymianę |
| Urządzenie pracuje głośno lub drży | Nieprawidłowe osadzenie ślimaka, uszkodzone sitko albo pojemnik, ciało obce, przeciążenie lub zużycie napędu | Po odłączeniu zasilania sprawdź luzy, pęknięcia, ślady tarcia i swobodne osadzenie ślimaka; uruchamianie testowe wykonuj wyłącznie z kompletnymi zabezpieczeniami | Hałas tylko przy określonych produktach może wynikać z obciążenia; hałas bez obciążenia wymaga dalszej kontroli napędu |
| Urządzenie wyłącza się po pewnym czasie | Przeciążenie, zbyt długa praca, zablokowanie produktu albo zadziałanie ochrony termicznej | Przerwij pracę, odłącz urządzenie i pozwól mu ostygnąć; sprawdź drożność oraz ilość i rodzaj składników | Powrót pracy po ostygnięciu może oznaczać działanie zabezpieczenia, ale nie wyklucza problemu z chłodzeniem lub silnikiem |
Gdy wyciskarka nie startuje
Najpierw wyjmij wtyczkę z gniazdka i sprawdź rzeczy, które nie wymagają otwierania korpusu:
- Upewnij się, że pokrętło znajduje się w pozycji OFF, a następnie sprawdź, czy przewód i wtyczka nie mają widocznych uszkodzeń.
- Zdemontuj pokrywę oraz pojemnik rozdzielający i usuń resztki produktu z miejsc blokowania.
- Zamontuj pojemnik na korpusie, sitko i ślimak bez przekrzywienia. Ślimak powinien zostać dociśnięty do oporu, a pokrywa obrócona do położenia blokady.
- Sprawdź, czy elementy tworzące blokadę bezpieczeństwa nie są pęknięte ani wyłamane. Nie wciskaj mikroprzełącznika na stałe i nie obchodź blokady.
- Jeżeli urządzenie wyłączyło się po przeciążeniu, pozostaw je do ostygnięcia i dopiero wtedy wykonaj ponowną próbę z niewielką ilością produktu.
Jeżeli po tych czynnościach wyciskarka nadal nie reaguje, możliwa jest usterka włącznika, pokrętła, mikroprzełącznika, płytki sterowania, przewodu albo silnika. Do rozróżnienia tych przyczyn potrzebny jest schemat konkretnej wersji i pomiar obwodu.
Pomiar elektryczny: po odłączeniu urządzenia od sieci osoba posiadająca odpowiednie kwalifikacje może sprawdzić ciągłość przewodu, działanie styków włącznika lub mikroprzełącznika oraz połączenia między modułem i silnikiem. Pomiar rezystancji silnika nie ma jednej uniwersalnej wartości dla wszystkich wariantów i nie potwierdza samodzielnie sprawności pod obciążeniem. Wynik należy porównać ze schematem lub dokumentacją właściwą dla urządzenia. Nie wykonuj pomiarów pod napięciem bez kwalifikacji, odpowiednich przyrządów i procedury serwisowej.
Zablokowany ślimak i spadek wydajności
Zatrzymanie ślimaka nie musi oznaczać uszkodzenia silnika. W JSM 4014 instrukcja przewiduje użycie kierunku wstecznego R po ustawieniu pokrętła w pozycji OFF. Przed tą czynnością trzeba przerwać podawanie składników. Jeżeli urządzenie nadal jest zablokowane, odłącz je od sieci, zdejmij pojemnik rozdzielający i dokładnie go umyj.
Podobny objaw może wywołać:
- zaschnięty miąższ w sitku lub wylocie;
- zbyt duża porcja podana jednocześnie;
- włókniste warzywa podane w zbyt długich kawałkach;
- twarde pestki albo produkt nieprzeznaczony do tego typu urządzenia;
- niewłaściwie osadzony ślimak lub sitko;
- pęknięty element, który ociera o część ruchomą.
Przy selerze i innych produktach włóknistych należy kroić składniki na krótsze kawałki i czyścić urządzenie częściej. Twarde pestki trzeba usunąć. Jeżeli sitko jest drożne, ślimak obraca się bez nadmiernego oporu, a urządzenie nadal zatrzymuje się bez produktu, dopiero wtedy warto sprawdzać napęd i sterowanie.
Wycieki i problemy z montażem
Wyciek soku często wynika z prostego błędu montażowego, a nie z uszkodzenia korpusu. W pierwszej kolejności sprawdź zawór na dnie pojemnika rozdzielającego, gumową uszczelkę oraz prawidłowe zablokowanie pojemnika na korpusie. Brak zaworu może powodować wyciek, natomiast zaschnięty miąższ może utrudnić demontaż i uniemożliwić pełne przyleganie elementów.
Typowa kolejność demontażu części roboczych jest następująca:
- Ustaw pokrętło w pozycji OFF i wyjmij wtyczkę.
- Obróć pokrywę pojemnika rozdzielającego w lewo i unieś ją.
- Unieś pojemnik rozdzielający, korzystając z jego uchwytu lub wylotu soku.
- Wyjmij ślimak wraz z zespołem filtra.
- Oddziel ślimak od sitka i umyj elementy przed oceną ich stanu.
Nie podważaj plastikowych części ostrym narzędziem i nie obracaj pokrywy na siłę, jeśli blokuje ją zaschnięty miąższ. Najpierw namocz elementy zgodnie z instrukcją i usuń zabrudzenia. Korpus z silnikiem nie może być zanurzany w wodzie; do jego czyszczenia stosuj lekko zwilżoną ściereczkę.
Wymiana części i sprawdzenie po naprawie
Części robocze, takie jak ślimak, sitko, pojemnik, pokrywa, zawór lub popychacz, można ocenić po ich wyjęciu z urządzenia. Przed zamontowaniem nowego elementu porównaj:
- kształt i średnicę części;
- położenie zaczepów, prowadnic i wypustów;
- sposób osadzenia na korpusie lub w pojemniku;
- współpracę z pozostałymi elementami zestawu;
- brak pęknięć, ostrych krawędzi i odkształceń;
- możliwość dokładnego umycia części mającej kontakt z żywnością.
Po montażu sprawdź, czy pojemnik jest zablokowany, ślimak obraca się bez wyczuwalnego tarcia, a wszystkie elementy są suche. Próby zasilania wykonuj dopiero po kompletnym montażu pokrywy, pojemnika i elementów zabezpieczających. Najpierw uruchom urządzenie bez obciążenia tylko wtedy, gdy instrukcja i konstrukcja urządzenia na to pozwalają, a następnie użyj niewielkiej ilości właściwie przygotowanego produktu. Po naprawie obserwuj, czy nie ma wycieku, nietypowego hałasu, zapachu przegrzania ani samoczynnego zatrzymywania.
Wymiana silnika, płytki sterowania, włącznika lub mikroprzełącznika wymaga dostępu do korpusu i pracy przy obwodach elektrycznych. Instrukcja użytkownika nie opisuje uniwersalnej procedury otwierania korpusu ani pinoutu dla wszystkich wariantów. Takie czynności powinien wykonywać wykwalifikowany serwisant z właściwymi narzędziami. Nie uruchamiaj urządzenia z usuniętą obudową ani z pominiętą blokadą bezpieczeństwa.
Jak dobrać części do Amica JSM 4014
Podstawą doboru jest pełne oznaczenie urządzenia, a nie wyłącznie nazwa handlowa lub wygląd części. Dla Amica sprawdź:
- model: JSM 4014;
- kod wyrobu: 1191812, jeżeli znajduje się na dokumentach lub oznaczeniu urządzenia;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie starej części, jeśli jest widoczne;
- zdjęcia mocowania, złączy i elementu współpracującego, gdy część jest mechanicznie podobna do kilku wariantów.
Przy częściach elektrycznych ważne są także typ złącza, sposób mocowania i wersja płytki. Identyczna liczba pinów nie gwarantuje zgodności, a podobne zdjęcie nie potwierdza prawidłowego działania. Przy sitkach i pojemnikach znaczenie mają również rodzaj zastosowania: sitko do soku i sitko do lodów pełnią różne funkcje.
Przed zamówieniem porównaj pełne dane z tabliczki znamionowej i oznaczenie elementu z opisem części. Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki, zdjęcie uszkodzonego podzespołu oraz informację, gdzie był zamontowany. To pozwala rozróżnić warianty bez kupowania kilku części na próbę.
Konserwacja, która ogranicza awarie
Po każdym użyciu rozmontuj i umyj elementy mające kontakt z sokiem oraz miąższem. Zaschnięte resztki pogarszają drożność, utrudniają demontaż i mogą zwiększać obciążenie napędu. Sitko czyść szczoteczką, a zawór poruszaj podczas mycia, aby usunąć pozostałości z jego gniazda.
Nie przeciążaj urządzenia, nie dociskaj produktów nadmierną siłą i nie używaj go do trzciny cukrowej, zbóż ani innych składników, do których nie jest przeznaczone. Nie pracuj ciągle dłużej niż przewiduje instrukcja: po przekroczeniu 20 minut należy wyłączyć urządzenie i pozwolić mu ostygnąć przez 20 minut. Korpus i silnik powinny pozostać suche.
FAQ
Czy brak pracy oznacza uszkodzony silnik?
Nie. Najpierw sprawdź złożenie pokrywy i pojemnika, elementy blokady, zablokowanie ślimaka, przeciążenie oraz przewód zasilający. Dopiero gdy urządzenie nie startuje po prawidłowym montażu i oczyszczeniu, warto diagnozować włącznik, mikroprzełącznik, płytkę sterowania i silnik.
Czy sitko do lodów pasuje jako zamiennik sita do soku?
Nie należy tak zakładać. JSM 4014 ma osobne sitko do soku i sitko do lodów. Różnią się przeznaczeniem oraz sposobem pracy z przetwarzanym produktem, dlatego część trzeba dobrać według funkcji i pełnego oznaczenia urządzenia.
Co zrobić, gdy wyciskarka zatrzyma się podczas pracy?
Ustaw OFF i odłącz urządzenie. Usuń nadmiar produktu oraz sprawdź drożność pojemnika i sitka. Możesz użyć kierunku R zgodnie z instrukcją, przytrzymując pokrywę. Jeżeli urządzenie nadal jest zablokowane, rozmontuj i umyj zespół roboczy. Nie wkładaj dłoni do otworu i nie próbuj odblokowywać ślimaka przy podłączonym zasilaniu.
Czy wyciek oznacza konieczność wymiany pojemnika?
Nie zawsze. Przyczyną może być nieosadzony zawór, uszczelka, zabrudzenie albo niepełne zablokowanie pojemnika. Jeśli po oczyszczeniu i prawidłowym montażu wyciek pozostaje, obejrzyj element pod kątem pęknięć i odkształceń. Wymieniaj tylko część, której uszkodzenie zostało potwierdzone.
Czy sam model JSM 4014 wystarczy do dobrania części?
Model jest ważnym punktem wyjścia, ale przy Amica warto podać również kod wyrobu 1191812 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowe oznaczenie może rozstrzygać wariant wykonania, szczególnie przy częściach elektrycznych i elementach o podobnym wyglądzie.
Czy można myć korpus wyciskarki pod wodą?
Nie. Elementy robocze można myć zgodnie z instrukcją, natomiast korpusu z silnikiem nie wolno zanurzać. Po zalaniu urządzenie należy odłączyć od sieci, dokładnie wysuszyć i nie uruchamiać go przed oceną stanu elektrycznego.
