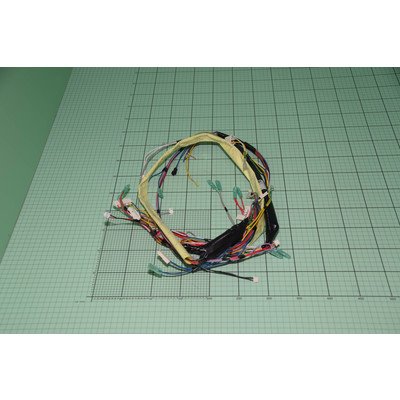

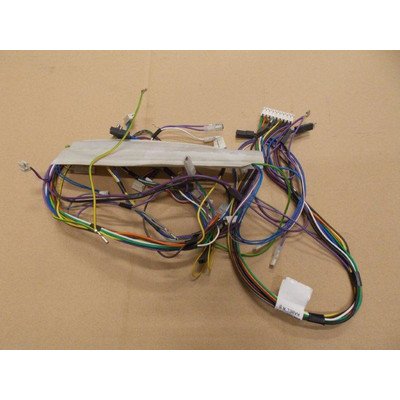

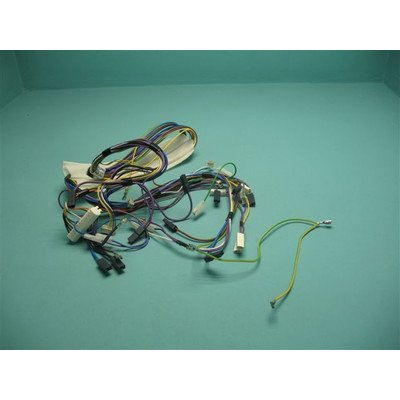

Wiązki/przewody do elektroniki zmywarek AMICA
Wiązki i przewody do zmywarek Amica łączą moduły, panel, czujniki oraz podzespoły wykonawcze. Ich uszkodzenie może powodować brak zasilania, przerywanie programu lub niedziałanie pojedynczej funkcji. Przed zakupem ustal, którego odcinka instalacji dotyczy usterka, a część dobierz według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie usterki mogą powodować przewody w zmywarce Amica?
Wiązka nie jest jednym uniwersalnym przewodem. Zależnie od konstrukcji zmywarki może łączyć moduł główny z panelem obsługi, zamkiem drzwi, dozownikiem, pompami, grzałką, elektrozaworami albo czujnikami. W tej kategorii znajdują się również przewody przyłączeniowe i zasilające, które należy odróżnić od instalacji wewnętrznej urządzenia.
Podejrzenie uszkodzenia wiązki jest uzasadnione między innymi wtedy, gdy:
- panel gaśnie lub uruchamia się tylko przy określonym położeniu drzwi;
- program zatrzymuje się podczas otwierania albo domykania drzwi;
- zmywarka nie reaguje, mimo że gniazdo i zabezpieczenie instalacji są sprawne;
- nie działa tylko jeden odbiornik, na przykład pompa, dozownik albo zawór;
- błąd pojawia się nieregularnie, a poruszenie drzwi zmienia zachowanie urządzenia;
- na przewodach lub kostkach widać stopioną izolację, korozję, przebarwienia albo ślady wilgoci;
- wyczuwalny jest zapach przegrzanej izolacji.
Żaden z tych objawów samodzielnie nie potwierdza, że potrzebna jest nowa wiązka. Podobne zachowanie może powodować uszkodzona blokada drzwi, luźne złącze, niesprawny podzespół wykonawczy, zalanie podstawy, przewód zasilający lub moduł sterujący zmywarki Amica.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co oprócz wiązki może być przyczyną? | Co sprawdzić najpierw? |
| Zmywarka jest całkowicie martwa | Brak napięcia w gnieździe, wyłączone zabezpieczenie, uszkodzony przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik lub moduł | Sprawność gniazda i zabezpieczeń, stan wtyczki oraz przewodu, następnie ciągłość toru zasilania |
| Panel działa tylko przy uchylonych drzwiach | Zamek lub czujnik zamknięcia drzwi, luźna kostka, przerwany przewód w ruchomym odcinku | Zachowanie przy zmianie kąta drzwi oraz przewody w dolnym przejściu między drzwiami a korpusem |
| Nie pracuje jeden element | Uszkodzenie samego odbiornika albo jego sterowania w module | Połączenia od modułu do danego elementu, ciągłość przewodów i pomiar odbiornika zgodny z dokumentacją modelu |
| Brak grzania | Grzałka, czujnik temperatury, zabezpieczenie termiczne, poziom wody lub sterowanie | Najpierw obwód grzania i jego złącza; sam kod błędu nie wskazuje automatycznie wiązki |
| Zmywarka nie pobiera wody | Zamknięty zawór, niedrożne sitko, Aquastop, elektrozawór, czujnik zalania lub sterowanie | Dopływ wody, stan zaworu i czujnika zalania, potem przewody zasilające zawór |
| Zmywarka pobiera wodę, ale nie rozpoczyna mycia | Pompa myjąca, kondensator w modelach, w których występuje, czujnik poziomu lub moduł | Złącze pompy, przewody między pompą a sterownikiem oraz badanie samej pompy właściwe dla jej typu |
Jeżeli uszkodzenie występuje tylko przy poruszaniu drzwiami, szczególnej uwagi wymaga odcinek pracujący przy zawiasie. Przewód może mieć pęknięte żyły pod nieuszkodzoną z zewnątrz izolacją, dlatego same oględziny nie zawsze wystarczają.
Jak sprawdzić ciągłość przewodów multimetrem?
Przed demontażem odłącz zmywarkę od sieci, wyłącz właściwe zabezpieczenie obwodu, zakręć dopływ wody i upewnij się, że urządzenie nie może zostać przypadkowo uruchomione. Jeżeli zmywarka była wysuwana z zabudowy, sprawdź również stabilność jej ustawienia.
- Zrób zdjęcia ułożenia wiązki i złączy. Oznacz podobne wtyczki, jeżeli konstrukcja nie zabezpiecza ich przed zamianą.
- Odłącz badany przewód po obu stronach. Pomiar przez podłączony moduł, cewkę lub inny odbiornik może prowadzić przez obwody równoległe i dać mylący wynik.
- Ustaw multimetr na pomiar ciągłości lub najniższy zakres rezystancji. Zewrzyj sondy i zapamiętaj rezystancję ich przewodów.
- Przyłóż sondy do dwóch końców tej samej żyły. Sprawny przewód powinien wykazywać stabilną, bardzo małą rezystancję, zbliżoną do wyniku zwartych sond. Wskazanie OL, nieskończoności lub niestabilny wynik oznacza przerwę albo niepewny styk.
- Podczas pomiaru delikatnie zginaj ruchomy odcinek wiązki. Skok wyniku występujący w określonym położeniu może ujawnić częściowo przełamaną żyłę.
- Przy odłączonych elementach sprawdź, czy nie ma niezamierzonego połączenia między sąsiednimi żyłami. Zwarte przewody mogą jednocześnie uruchamiać niewłaściwy odbiornik lub uszkodzić sterowanie.
Test ciągłości potwierdza jedynie, że w chwili pomiaru istnieje połączenie elektryczne. Nie wyklucza częściowego pęknięcia żył, zwiększonej rezystancji pod obciążeniem, wypalonego styku ani uszkodzenia izolacji ujawniającego się dopiero w wilgoci lub przy napięciu roboczym. Ocena izolacji i pomiary w pracującym urządzeniu wymagają odpowiednich przyrządów oraz kwalifikacji.
Opisane czynności serwisowe wymagają wiedzy o instalacjach elektrycznych, właściwych narzędzi i bezpiecznego odłączenia urządzenia. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta lub elektryka.
Gdzie szukać uszkodzenia?
W zmywarkach z panelem umieszczonym w drzwiach część instalacji przebiega pod ich poszyciem, a następnie przechodzi do korpusu w pobliżu dolnej krawędzi i zawiasów. To miejsce jest narażone na wielokrotne zginanie. Pozostałe odcinki mogą być prowadzone pod cokołem, w podstawie urządzenia albo wzdłuż bocznych ścian.
Droga dostępu zależy od modelu. Do wiązki drzwi zwykle uzyskuje się dostęp po zabezpieczeniu drzwi i zdjęciu odpowiedniej części ich poszycia. Do instalacji podstawy może być konieczne wysunięcie zmywarki z zabudowy oraz zdjęcie cokołu, osłony dolnej lub panelu bocznego. Nie należy zakładać, że wszystkie modele Amica mają moduł i złącza w tym samym miejscu.
Podczas oględzin sprawdź:
- miejsca wejścia przewodów do osłon i przelotek;
- odcinki ocierające o krawędzie blachy;
- styki przy grzałce, pompach i zaworach zmywarki Amica;
- kostki z luźnymi pinami, nalotem lub śladami przegrzania;
- obecność wody i zacieków nad instalacją;
- uchwyty oraz opaski zapobiegające przemieszczaniu się wiązki.
Jeżeli przewód lub złącze zostały nadpalone, trzeba znaleźć przyczynę przegrzania. Mogła nią być luźna końcówka, korozja, przeciążony odbiornik, zwarcie albo wyciek. Założenie nowej wiązki bez usunięcia przyczyny może doprowadzić do ponownego uszkodzenia.
Naprawić przewód czy wymienić wiązkę?
Pojedyncze uszkodzenie przewodu bywa możliwe do naprawienia, ale połączenie musi zachować właściwy przekrój żyły, odporność temperaturową, izolację i elastyczność. Złącza nie wolno umieszczać w miejscu ciągłego zginania, ocierania, zalewania ani blisko gorących elementów. Skręcenie żył i owinięcie ich zwykłą taśmą nie jest prawidłową naprawą.
Wymiana kompletnej wiązki jest bezpieczniejszym rozwiązaniem, gdy:
- uszkodzonych jest kilka żył;
- izolacja jest krucha lub stopiona na dłuższym odcinku;
- nadpalona została wielopinowa kostka;
- przewody miały kontakt z wodą i korozja weszła pod izolację;
- wcześniejsza naprawa usztywniła ruchomy odcinek;
- nie można potwierdzić parametrów przewodu i końcówek.
Przewód zasilający jest elementem obwodu sieciowego. Jego wymiana, dobór przekroju, zakończenie przewodu ochronnego i kontrola bezpieczeństwa po naprawie powinny być wykonane przez osobę z odpowiednimi kwalifikacjami.
Wymiana wiązki przewodów krok po kroku
Po uzyskaniu dostępu porównaj nową i starą część przed odpinaniem całej instalacji. Najbezpieczniej przekładać po jednym złączu, zachowując zdjęcia i oznaczenia. Nową wiązkę poprowadź w fabrycznych uchwytach i osłonach, bez naprężania przewodów przy całkowicie otwartych oraz zamkniętych drzwiach.
Nie przycinaj fabrycznych zaczepów tylko dlatego, że przewód układa się inną drogą. Różnica długości, rozgałęzień lub położenia kostek może oznaczać, że wybrano wariant do innego wykonania zmywarki. Przed zamknięciem obudowy sprawdź osadzenie pinów, przewodu ochronnego i odciążenia kabla. Po montażu technik powinien skontrolować bezpieczeństwo elektryczne, a następnie wykonać próbny program i obserwować wszystkie naprawiane obwody.
Jak dobrać wiązkę lub przewód do zmywarki Amica?
Nie dobieraj wiązki wyłącznie na podstawie zdjęcia, koloru żył albo skróconej nazwy modelu. Podobne złącza mogą mieć inne przypisanie pinów, a urządzenia o zbliżonym oznaczeniu mogą różnić się panelem, modułem, pompą lub wyposażeniem.
Dla urządzenia Amica przygotuj:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer nadrukowany na starej wiązce, jeżeli jest czytelny;
- zdjęcia wszystkich złączy, rozgałęzień i sposobu prowadzenia przewodów.
Tabliczka znamionowa zmywarki znajduje się zwykle na bocznej krawędzi drzwi i jest widoczna po ich otwarciu. Przy porównywaniu części zwróć uwagę na liczbę odgałęzień, typy wtyczek, długość, mocowania, obecność przewodu ochronnego oraz podzespoły, które wiązka ma łączyć. Pełne dane urządzenia pozwalają sprawdzić zgodność katalogową wśród części do zmywarek Amica.
FAQ – wiązki i przewody do zmywarek Amica
Czy przerwany przewód zawsze jest widoczny?
Nie. Miedziane żyły mogą pęknąć pod pozornie całą izolacją. Pomaga pomiar ciągłości po odłączeniu obu końców oraz delikatne poruszanie przewodem w miejscu zginania.
Dlaczego panel działa tylko przy uchylonych drzwiach?
Taki objaw może wskazywać na przełamaną żyłę w ruchomym odcinku wiązki, ale należy też sprawdzić zamek, czujnik zamknięcia drzwi i złącza panelu. Zmiana działania przy określonym kącie drzwi zawęża obszar poszukiwań, lecz nie jest samodzielnym potwierdzeniem usterki przewodu.
Czy ciągłość przewodu oznacza, że wiązka jest sprawna?
Nie w każdym przypadku. Podstawowy test nie wykryje wszystkich uszkodzeń izolacji, nadpalonego styku ani częściowo pękniętej żyły, która przewodzi bez obciążenia. Wynik trzeba zestawić z oględzinami i objawami urządzenia.
Czy można wymienić tylko nadpaloną kostkę?
Jest to możliwe, jeśli dostępne są właściwa obudowa złącza i końcówki, a przewody nie zostały uszkodzone przez temperaturę. Trzeba również sprawdzić gniazdo po drugiej stronie oraz usunąć przyczynę przegrzewania. Luźny styk może zniszczyć nowe złącze.
Czy wiązka pasuje do każdej zmywarki o tej samej nazwie modelu?
Nie należy tego zakładać. Amica może stosować różne wykonania urządzenia, dlatego zgodność trzeba potwierdzić na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego. Sam wygląd przewodów nie potwierdza zgodności elektrycznej.
