CN232220 BEKO
Szukasz części do lodówki Beko CN232220? Dobór zależy nie tylko od nazwy modelu, ale także od Product No., numeru seryjnego, wykonania i oznaczenia starego elementu. Przy problemach z chłodzeniem najpierw sprawdź przepływ powietrza, oblodzenie, wentylatory i układ odszraniania, zanim zamówisz podzespół.
Jak rozpoznać właściwą część do Beko CN232220
Beko CN232220 to chłodziarko-zamrażarka typu No Frost z elektronicznym sterowaniem, wentylatorami oraz oddzielnym obiegiem chłodzenia komory chłodziarki i zamrażarki. W tym układzie podobny objaw może powodować zarówno element mechaniczny, jak i czujnik, wentylator, grzałka odszraniania, wiązka przewodów albo moduł sterujący. Dlatego nie warto kupować części wyłącznie na podstawie nazwy usterki.
Przed zamówieniem przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej: CN232220 lub dokładny wariant zapisany na urządzeniu;
- Product No. oraz numer seryjny, jeżeli znajdują się na tabliczce;
- oznaczenie odczytane z uszkodzonej części;
- zdjęcie tabliczki i zdjęcia mocowania, wtyczki oraz przewodów;
- wymiary elementu, stronę montażu i sposób przykręcenia, gdy chodzi o półkę, balkonik, pojemnik albo ramkę.
Skrócony model nie zawsze identyfikuje wykonanie techniczne urządzenia. Dotyczy to szczególnie modułów, czujników, wentylatorów, elementów odszraniania i części montowanych w kilku wersjach lodówek Beko.
Lodówka Beko CN232220 nie chłodzi — od czego zacząć
Najpierw ustal, czy problem dotyczy obu komór, czy tylko chłodziarki albo zamrażarki. Sprawdź ustawienia temperatury, zasilanie, domknięcie drzwi oraz to, czy produkty nie zasłaniają kratek i kanałów powietrznych. W tym modelu instrukcja przewiduje ustawienia temperatury komory chłodziarki i zamrażarki niezależnie, dlatego zmiana jednego nastawu nie musi poprawić sytuacji w drugiej komorze.
Gdy nie chłodzi żadna komora
Objaw może wynikać z braku zasilania, nieprawidłowego ustawienia, problemu z modułem, starterem sprężarki, sprężarką albo układem chłodniczym. Sprawdź, czy działa oświetlenie i wyświetlacz, czy słychać próbę uruchomienia sprężarki oraz czy po kilku minutach obudowa sprężarki zaczyna się nagrzewać.
- Brak oświetlenia i reakcji panelu kieruje diagnostykę najpierw do gniazda, przewodu, zabezpieczenia i zasilania urządzenia.
- Klikanie bez uruchomienia sprężarki może wskazywać na starter, zabezpieczenie termiczne, problem ze sprężarką albo zasilaniem modułu. Sam dźwięk nie pozwala wskazać jednej części.
- Sprężarka pracuje długo, ale temperatura nie spada może oznaczać zabrudzenie skraplacza, niedrożny przepływ powietrza, nieszczelność, ubytek czynnika, ograniczenie w układzie chłodniczym lub niesprawność sterowania.
- Sprężarka pracuje, a wnętrze jest silnie oblodzone wymaga sprawdzenia układu No Frost, a nie automatycznej wymiany sprężarki.
Czyszczenie skraplacza wykonuj po odłączeniu urządzenia od zasilania. Usuń kurz miękką szczotką lub suchą ściereczką, nie wyginając rurek. Jeżeli problem pozostaje, dalsze czynności przy sprężarce, czynniku R600a, lutowaniu rur lub kontroli szczelności należą do wykwalifikowanego serwisanta z odpowiednim wyposażeniem.
Gdy zamrażarka działa, a chłodziarka jest ciepła
W modelu No Frost zimne powietrze powinno być przemieszczane przez wentylator, a parownik musi być okresowo odszraniany. Najpierw sprawdź, czy w zamrażarce lub za tylną osłoną nie ma zwartej warstwy lodu. Jeżeli po całkowitym, naturalnym rozmrożeniu chłodziarka przez pewien czas działa prawidłowo, a następnie ponownie traci wydajność, podejrzany jest układ odszraniania albo element sterujący, a niekoniecznie sam wentylator.
Możliwe rozróżnienia:
- Zamrażarka jest zimna, lecz w chłodziarce nie ma przepływu powietrza — sprawdź wentylator, jego łopatki, gniazdo, wiązkę oraz blokadę lodem.
- Wentylator jest oblodzony — najpierw usuń przyczynę oblodzenia; wymiana samego silnika może nie rozwiązać problemu.

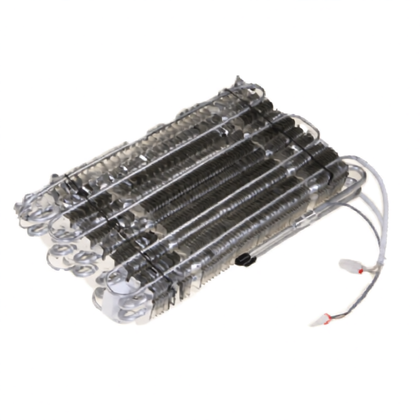

- Parownik jest całkowicie zaszroniony — sprawdź grzałkę odszraniającą, bezpiecznik termiczny, czujnik parownika, przewody i sterowanie.
- Parownik jest suchy lub oszroniony tylko miejscowo — możliwy jest problem z obiegiem czynnika, sprężarką albo ograniczeniem przepływu. Taki wynik nie potwierdza uszkodzenia grzałki.
Gdy lodówka mrozi produkty w chłodziarce
Zbyt niska temperatura może wynikać z nastawy, zasłonięcia czujnika produktami, nieprawidłowego przepływu powietrza, błędnego odczytu czujnika NTC albo problemu z modułem. Sprawdź nastawę i położenie produktów, a następnie porównaj rzeczywistą temperaturę z wartością wskazywaną przez panel. Jeżeli odczyt jest niestabilny lub nie odpowiada warunkom w komorze, czujnik i jego przewody wymagają sprawdzenia.
Pomiar czujnika wykonuje się po odłączeniu jego wtyczki od układu, w temperaturze możliwie stabilnej i przy zapisaniu temperatury elementu. Rezystancja czujnika NTC powinna zmieniać się wraz z temperaturą. Brak przejścia, zwarcie albo brak zmiany wskazania podczas kontrolowanego ogrzewania i chłodzenia wskazuje na nieprawidłowość, ale prawidłowa rezystancja w jednym punkcie nie potwierdza całej charakterystyki. Wartość nominalna zależy od zastosowanego czujnika i konkretnej dokumentacji, dlatego nie należy podstawiać uniwersalnej rezystancji bez porównania z danymi dla wariantu CN232220.
No Frost, lód i woda — jak rozróżnić przyczyny
W No Frost szron powstaje na parowniku, a układ odszraniania powinien okresowo go usuwać. Lód widoczny przy kanałach powietrznych, na tylnej osłonie albo na dnie zamrażarki może blokować przepływ powietrza i powodować wzrost temperatury w chłodziarce.
Co sprawdzić po pojawieniu się lodu
- Odłącz urządzenie od zasilania i wyjmij produkty oraz szuflady.
- Pozostaw drzwi otwarte do całkowitego, naturalnego rozmrożenia. Zabezpiecz podłogę przed wodą.
- Nie używaj noża, śrubokręta, opalarki ani innych narzędzi mogących uszkodzić parownik, izolację lub obwód chłodniczy.
- Po rozmrożeniu sprawdź, czy wentylator obraca się swobodnie i czy kanały powietrzne nie są zasłonięte.
- Jeżeli lód powraca, zmierz elementy układu odszraniania zgodnie ze schematem i danymi dla konkretnego wykonania.
Grzałkę odszraniania mierzy się po odłączeniu przewodów od instalacji. Pomiar ciągłości pozwala wykryć przerwę w obwodzie, ale nie potwierdza prawidłowej mocy, izolacji ani działania podczas cyklu. Bezpiecznik termiczny, jeśli występuje jako osobny element, powinien być oceniany zgodnie z jego temperaturą zadziałania i schematem urządzenia; niska rezystancja w temperaturze pokojowej może być prawidłowa dla zamkniętego obwodu, lecz sama nie rozstrzyga sprawności całego układu.
Warto też sprawdzić odpływ wody powstałej podczas odszraniania. Niedrożny odpływ może powodować wodę pod szufladami lub na dnie, ale sam nie wyjaśnia każdego przypadku oblodzenia parownika. Jeżeli odpływ jest drożny, a lód narasta cyklicznie, wróć do kontroli grzałki, czujnika, bezpiecznika, wentylatora i sterowania.
Wentylator chłodziarki lub zamrażarki
Wentylator może być zatrzymany przez lód, uszkodzone łopatki, zużyte łożysko, przerwę w uzwojeniu, zaśniedziałe złącze albo brak sterowania. Po odłączeniu urządzenia sprawdź, czy śmigło obraca się bez wyraźnego tarcia i luzu. Obejrzyj przewody oraz wtyczkę, zwracając uwagę na nadtopienia i ślady wilgoci.
Pomiar elektryczny wykonuj na odłączonym silniku lub zgodnie ze schematem. Ciągłość uzwojenia może wykazać przerwę, ale nie potwierdza poprawnej pracy pod obciążeniem. W wentylatorach elektronicznych należy dodatkowo uwzględnić typ zasilania, sygnał sterujący i układ zabezpieczeń. Nie podłączaj przypadkowo silnika do napięcia sieciowego tylko po to, aby sprawdzić, czy się obraca.
W wielu lodówkach wentylator zatrzymuje się po otwarciu drzwi. Nie omijaj na stałe wyłącznika drzwi ani kontaktronu. Jeżeli test wymaga wymuszenia zamknięcia drzwi lub pomiaru napięcia, powinien go wykonać technik z odpowiednimi kwalifikacjami i przyrządami.
Dostęp do części i wymiana
Elementy wyposażenia, takie jak półki, balkoniki, szuflady, pojemnik na lód, ramki i niektóre osłony, zwykle można wyjąć od strony komory po opróżnieniu urządzenia. Nie wyginaj plastikowych prowadnic na siłę, ponieważ ich kształt i położenie mogą różnić się między wariantami.
Do wentylatora, parownika, grzałki i czujników może być potrzebne zdjęcie tylnej osłony wewnętrznej odpowiedniej komory. Typowa kolejność obejmuje:
- odłączenie urządzenia od zasilania;
- wyjęcie szuflad, półek i elementów blokujących dostęp;
- rozmrożenie komory, jeżeli osłona jest przytwierdzona lodem;
- odkręcenie widocznych mocowań i ostrożne zwolnienie zatrzasków;
- wykonanie zdjęcia ułożenia przewodów przed odłączeniem wtyczek;
- oznaczenie złączy, jeżeli kilka ma podobny kształt;
- wymianę części na element o identycznym wykonaniu i ponowne ułożenie przewodów z dala od wentylatora oraz ostrych krawędzi.
Nie wyrywaj osłony, gdy trzyma ją przewód, kanał powietrzny albo ukryty zatrzask. W przypadku części związanych z obiegiem czynnika, sprężarką lub lutowanymi rurkami nie wykonuj demontażu bez urządzeń serwisowych. Po naprawie sprawdź, czy drzwi domykają się, wentylator nie ociera, kanały są drożne, a urządzenie osiąga stabilną temperaturę przed ponownym ułożeniem żywności.
Opisane pomiary i czynności przy instalacji elektrycznej, module sterującym, grzałce, sprężarce oraz układzie chłodniczym wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wykonuj pomiarów pod napięciem ani prób szczelności czynnika bez uprawnień i wyposażenia.
Dobór części do modelu CN232220
Nie każda część opisana jako „do lodówki Beko” pasuje do CN232220. Przed zakupem porównaj:
- Product No. i numer seryjny z tabliczki znamionowej;
- oznaczenie producenta na starej części;
- liczbę i kształt pinów oraz typ wtyczki;
- wymiary, rozstaw mocowań i sposób prowadzenia przewodów;
- stronę montażu w przypadku zawiasów, prowadnic, drzwi i elementów wyposażenia;
- moc, napięcie, typ silnika lub charakterystykę czujnika, jeśli jest podana dla danego wariantu;
- różnice między wykonaniem CN232220 a podobnym CN232220X lub innymi modelami z tej samej rodziny.
Identyczne złącze albo podobne zdjęcie nie wystarcza do potwierdzenia zgodności. Dotyczy to szczególnie modułów elektronicznych, wentylatorów, grzałek, czujników i części, których parametry zmieniały się w trakcie produkcji. Moduł może wymagać określonego wariantu oprogramowania lub konfiguracji, ale nie należy zakładać tego bez danych dla konkretnego numeru części.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki znamionowej oraz oznaczenia starego elementu. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, złącza, mocowania i całej części — pozwoli to porównać wykonanie bez kupowania elementu „na próbę”.
FAQ
Czy sam model CN232220 wystarczy do dobrania części?
Nie zawsze. Model wskazuje rodzinę urządzenia, ale wariant części może zależeć od Product No., numeru seryjnego, daty produkcji i oznaczenia podzespołu. Przy elektronice, czujnikach, wentylatorach i grzałkach podaj pełne dane z tabliczki.
Lodówka po rozmrożeniu działa, a po kilku dniach znów nie chłodzi. Co to oznacza?
Taki przebieg często wskazuje na ponowne oblodzenie parownika i problem z odszranianiem, ale trzeba wykluczyć wentylator, czujnik, bezpiecznik termiczny, odpływ oraz sterowanie. Samo rozmrożenie usuwa skutek, niekoniecznie przyczynę.
Czy brak pracy wentylatora oznacza konieczność jego wymiany?
Nie. Wentylator może być zablokowany lodem, nie otrzymywać zasilania albo mieć problem ze złączem lub sterowaniem. Najpierw sprawdź swobodę obrotu po odłączeniu urządzenia, stan przewodów i oblodzenie. Pomiar należy interpretować według typu silnika i schematu.
Czy mogę sprawdzić grzałkę miernikiem bez wyjmowania jej z lodówki?
Pomiar wykonany przez pozostałe elementy obwodu może być mylący. Najlepiej odłączyć przewody grzałki zgodnie z konstrukcją urządzenia i porównać wynik z dokumentacją konkretnego wariantu. Sama ciągłość nie potwierdza pełnej sprawności grzałki.
Gdzie znajduje się tabliczka znamionowa Beko CN232220?
W chłodziarko-zamrażarkach Beko tabliczka jest zwykle umieszczona wewnątrz urządzenia, na bocznej ściance komory lub w pobliżu szuflad. Dokładne położenie może zależeć od wykonania. Nie odczytuj danych wyłącznie z naklejki na drzwiach lub z nazwy handlowej.
Czy część do CN232220X będzie pasować do CN232220?
Nie należy tego zakładać. Podobna nazwa modelu nie gwarantuje identycznej konstrukcji ani zgodności elektrycznej. Porównaj pełne oznaczenie części, Product No., mocowanie, złącza i parametry dla konkretnego urządzenia.
