Elementy montażowe, prowadnice i magnesy drzwi Beko
Elementy montażowe, prowadnice i magnesy drzwi Beko odpowiadają za prawidłowe osadzenie, ruch i rozpoznawanie zamknięcia drzwi lodówki. Zużyta tuleja, sworzeń, gniazdo lub ogranicznik może powodować opadanie i ocieranie drzwi, a niewłaściwy magnes — alarm mimo ich zamknięcia. Część dobieraj według modelu i pełnego Product No. z tabliczki znamionowej.
Jaką funkcję pełnią elementy montażowe drzwi lodówki Beko?
W tej grupie znajdują się między innymi sworznie, tuleje, gniazda zawiasów, podkładki dystansowe, ograniczniki, zaślepki, elementy prowadzące oraz magnesy współpracujące z czujnikiem zamknięcia drzwi. Są to niewielkie części, ale ich zużycie zmienia położenie drzwi, zwiększa luz na zawiasie albo zakłóca działanie alarmu i oświetlenia.
Nie każdy problem z domykaniem wymaga jednak wymiany elementu montażowego. Podobne objawy mogą powodować zabrudzona lub zdeformowana uszczelka drzwi Beko, poluzowany albo wygięty zawias lodówki Beko, nieprawidłowe wypoziomowanie urządzenia, przeciążony balkonik lub opakowanie wystające poza obrys półki.
Objawy zużytej tulei, sworznia, gniazda lub prowadnicy
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Drzwi opadły po stronie uchwytu | Zużyta tuleja lub gniazdo, luz na sworzniu, poluzowany albo odkształcony zawias | Opróżnij balkoniki, uchyl drzwi i ostrożnie unieś ich zewnętrzną krawędź | Wyczuwalny ruch góra–dół wskazuje na luz w układzie zawias–sworzeń–tuleja, ale dopiero oględziny po zdjęciu drzwi pozwalają wskazać konkretny element |
| Drzwi ocierają o korpus lub drugie drzwi | Brak podkładki dystansowej, zużyte gniazdo, niewłaściwe złożenie po zmianie strony otwierania | Porównaj szczeliny wokół drzwi i sprawdź kolejność podkładek, tulei oraz ograniczników według instrukcji modelu | Równa zmiana wysokości zwykle kieruje diagnostykę ku mocowaniu; miejscowe odstawanie uszczelki może mieć inną przyczynę |
| Drzwi zatrzymują się przed domknięciem | Uszkodzony ogranicznik lub krzywka domykająca, źle ustawiona prowadnica, przeszkoda wewnątrz komory | Najpierw usuń produkty z balkoników i sprawdź, czy nic nie blokuje drzwi; następnie obserwuj pracę dolnego mocowania | Jeśli problem pozostaje przy pustych drzwiach, skontroluj elementy prowadzące i domykające |
| Front meblowy lodówki do zabudowy przesuwa się nierówno | Pęknięty ślizg, poluzowana prowadnica, błędne ustawienie frontu lub kolizja z korpusem mebla | Otwieraj drzwi powoli i obserwuj, czy ślizg porusza się płynnie bez przekoszenia | Zacinanie w jednym punkcie nie musi oznaczać uszkodzenia prowadnicy — przyczyną może być nieprawidłowe ustawienie frontu |
| Alarm otwartych drzwi działa mimo ich zamknięcia | Brak lub przesunięcie magnesu, zbyt duża szczelina, uszkodzony kontaktron lub czujnik Halla, przewody albo sterownik | Sprawdź rzeczywiste domknięcie drzwi oraz reakcję światła i alarmu | Prawidłowa szczelność uszczelki nie potwierdza sprawności układu rozpoznawania drzwi |
Jak ocenić luz drzwi?
Najpierw opróżnij balkoniki. Duże butelki i inne ciężkie produkty zwiększają obciążenie dolnego zawiasu i mogą zmieniać wynik kontroli. Lekko uchyl drzwi, chwyć je przy krawędzi po stronie uchwytu i delikatnie unieś. Nie szarp i nie wykorzystuj drzwi jako dźwigni.
Jeżeli występuje wyraźny ruch, obserwuj jednocześnie dolne i górne mocowanie. Ruch sworznia razem z całym zawiasem może świadczyć o poluzowaniu mocowania. Zawias pozostający nieruchomo przy przemieszczaniu się drzwi wskazuje raczej na zużytą tuleję, gniazdo lub otwór w drzwiach. Pęknięcie tworzywa wokół gniazda może oznaczać, że wymiana samej tulei nie wystarczy.
Brak wyczuwalnego luzu nie wyklucza zużycia ogranicznika lub krzywki domykającej. Te elementy ocenia się również podczas powolnego otwierania i zamykania: nieprawidłowością są przeskoki, trzaski, nierówny opór oraz zatrzymywanie drzwi tuż przed korpusem.
Test szczelności nie wskazuje automatycznie uszkodzonego mocowania
Kartkę papieru można umieścić między uszczelką a korpusem i zamknąć drzwi. Powinna stawiać zauważalny opór przy wyciąganiu. Próbę warto powtórzyć na górze, dole, przy zawiasach i po stronie uchwytu.
Słaby docisk tylko w jednym narożniku może wynikać z przekoszenia drzwi, zdeformowanej uszczelki albo zużycia mocowania. Słaby docisk na dłuższym odcinku częściej kieruje uwagę ku uszczelce. Test kartki pokazuje miejsce nieszczelności, lecz sam nie rozstrzyga, którą część należy wymienić.
Magnes drzwi a magnes w uszczelce
W lodówce mogą występować dwa różne zastosowania magnesu:
- wkład magnetyczny w uszczelce przyciąga ją do metalowego korpusu i odpowiada za docisk na obwodzie drzwi;

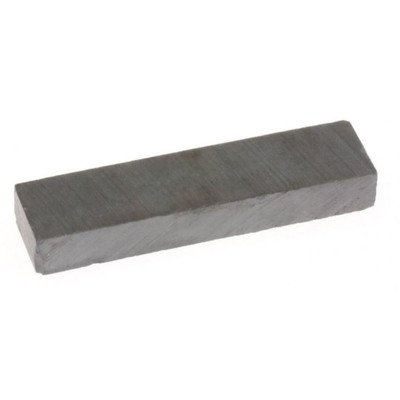

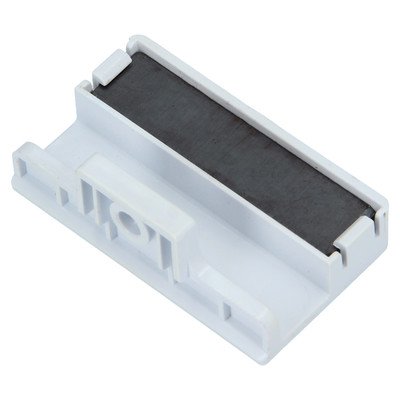

- oddzielny magnes drzwiowy może współpracować z kontaktronem lub czujnikiem Halla, dzięki czemu elektronika rozpoznaje zamknięcie drzwi.
Uszkodzenie magnesu czujnika może powodować świecenie lampki, alarm otwartych drzwi albo niewłaściwą reakcję wentylatora, mimo że uszczelka fizycznie przylega. Z kolei szczelina i napływ wilgotnego powietrza przy prawidłowym działaniu alarmu częściej wymagają kontroli geometrii drzwi oraz uszczelki.
W niektórych konstrukcjach reakcję czujnika można wstępnie sprawdzić, zbliżając niewielki magnes do przewidywanego miejsca czujnika przy otwartych drzwiach. Jeżeli alarm lub światło zmienia stan, czujnik reaguje, a problem może dotyczyć położenia albo braku magnesu w drzwiach. Taki test nie potwierdza prawidłowego montażu części ani szczelności drzwi. Jeśli reakcji nie ma, nadal możliwe są: inne położenie czujnika, inny typ układu, przerwa w przewodach lub usterka sterowania.
Nie wolno trwale przykładać magnesu ani mostkować czujnika, aby wyłączyć alarm. Urządzenie utraci wtedy informację o rzeczywistym otwarciu drzwi. Pomiary elektryczne czujnika, przewodów i modułu wymagają schematu właściwego modelu oraz dostępu do instalacji urządzenia.
Opisane pomiary i czynności przy instalacji elektrycznej wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

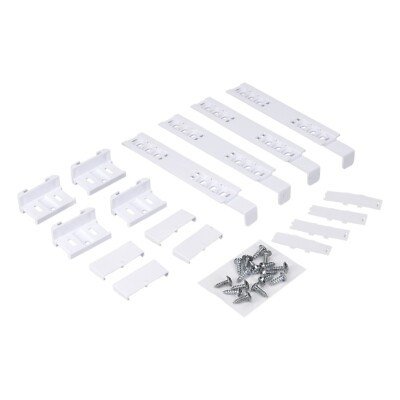

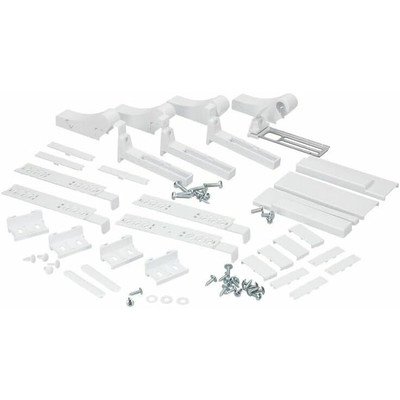

Prowadnice drzwi w lodówkach Beko do zabudowy
W urządzeniach ze ślizgowym połączeniem drzwi lodówki z frontem meblowym prowadnica i suwak pozwalają obu elementom przesuwać się względem siebie podczas otwierania. Objawem usterki może być skrzypienie, przekoszenie frontu, wyrywanie śrub, zwiększony opór lub niedomykanie drzwi.
Przed zakupem prowadnicy sprawdź:
- czy front meblowy nie opiera się o sąsiedni element zabudowy;
- czy urządzenie stoi stabilnie i zgodnie z wymaganiami montażowymi;
- czy śruby prowadnicy nie są poluzowane;
- czy suwak nie jest pęknięty i porusza się w całym zakresie;
- czy położenie prowadnic odpowiada rysunkowi montażowemu konkretnego modelu.
Nie przesuwaj prowadnicy przez wykonywanie przypadkowych otworów w drzwiach urządzenia. W ich konstrukcji mogą znajdować się przewody, elementy izolacji lub kanały, których uszkodzenie będzie znacznie poważniejsze niż awaria samego ślizgu.
Jak wygląda wymiana elementów mocowania drzwi?
Szczegóły zależą od układu drzwi i konkretnej wersji lodówki. Inaczej demontuje się drzwi jednodrzwiowe, inaczej zestaw z zawiasem środkowym, urządzenie do zabudowy lub model z przewodami prowadzonymi przez górny zawias.
Typowa kolejność prac przy tulei, sworzniu, podkładce lub gnieździe wygląda następująco:
- Odłącz urządzenie od zasilania i opróżnij półki na drzwiach.
- Zabezpiecz produkty wymagające chłodzenia oraz przygotuj miejsce do bezpiecznego odłożenia drzwi.
- Zdejmij właściwą osłonę zawiasu. Przed odłączeniem przewodów lub złącza wykonaj zdjęcie ich ułożenia.
- Podeprzyj drzwi. Ze względu na masę i ryzyko uszkodzenia zawiasu najlepiej wykonywać tę czynność z drugą osobą.
- Odkręć mocowanie wskazane w instrukcji danego modelu i zdejmij drzwi ze sworznia bez skręcania ich na boki.
- Sprawdź jednocześnie sworzeń, tuleję, gniazdo, podkładki, ogranicznik oraz powierzchnię mocowania w drzwiach i korpusie.
- Zamontuj części w pierwotnej kolejności i położeniu. Lewy oraz prawy wariant nie zawsze są zamienne.
- Po montażu sprawdź wysokość drzwi, równość szczelin, ruch zawiasów, szczelność uszczelki oraz działanie oświetlenia i alarmu.
Jeśli podczas demontażu okaże się, że metalowy sworzeń jest prosty, ale tuleja ma owalny otwór lub brakuje jej kołnierza, zwykle wymienia się zużyty element z tworzywa. Gdy pęknięte jest również gniazdo w konstrukcji drzwi, nowa tuleja może szybko ponownie uzyskać luz. Zakres możliwej naprawy trzeba wtedy ustalić na podstawie budowy konkretnych drzwi.
Błędy, które mogą pogorszyć problem
- Nie dokręcaj śrub z nadmierną siłą — można uszkodzić gwint lub odkształcić cienkościenne mocowanie.
- Nie usuwaj podkładek dystansowych bez zapisania ich kolejności. Nawet niewielka zmiana wysokości wpływa na pracę drzwi.
- Nie smaruj tworzyw przypadkowym olejem. Nieodpowiedni preparat może uszkodzić plastik albo zabrudzić uszczelkę.
- Nie przenoś ciężaru zdjętych drzwi na przewody, złącza ani przewód wody w modelach z dystrybutorem.

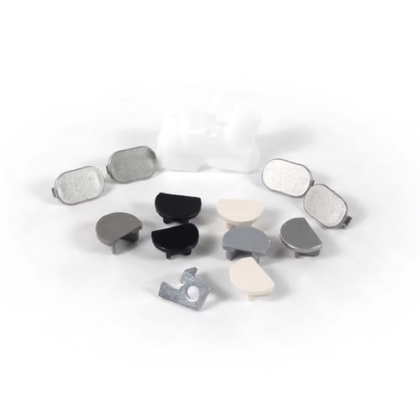

- Nie zakładaj, że element po zmianie strony otwierania wystarczy obrócić. Część może występować w wersji lewej, prawej albo wymagać innej kolejności montażu.
- Nie wymieniaj uszczelki tylko dlatego, że drzwi opadły. Najpierw oceń luz mocowania i geometrię drzwi.
Jak dobrać element montażowy lub magnes drzwi Beko?
Wygląd części nie jest wystarczającym kryterium. Podobna tuleja może mieć inną średnicę wewnętrzną, wysokość kołnierza lub stronę montażu. Ograniczniki mogą różnić się kątem pracy, a pozornie identyczne prowadnice — rozstawem mocowań i zakresem przesuwu. Magnes musi mieć właściwy kształt, położenie oraz sposób zamocowania względem czujnika.
Do identyfikacji przygotuj:
- pełny model lodówki lub zamrażarki Beko;
- Product No. z tabliczki znamionowej;
- informację, czy część znajduje się na górze, środku czy dole oraz po której stronie drzwi;
- numer odczytany ze starego elementu, jeżeli jest widoczny;
- zdjęcia części, jej mocowania i całych drzwi.
Tabliczka może znajdować się na bocznej ścianie wewnątrz komory, a w urządzeniach wielodrzwiowych także pod pojemnikami na warzywa. Jej położenie zależy od konstrukcji. Nie dobieraj części wyłącznie po skróconej nazwie modelu — Beko może stosować różne wykonania w urządzeniach o podobnym oznaczeniu handlowym.
Jeżeli potrzebujesz innych podzespołów, przejdź do kategorii części do lodówek, chłodziarek i zamrażarek Beko. Przy pękniętej rączce właściwym miejscem będą natomiast uchwyty drzwi lodówek Beko.
FAQ – elementy montażowe i magnesy drzwi Beko
Czy wyczuwalny luz oznacza konieczność wymiany zawiasu?
Nie. Luz może powstawać na tulei, sworzniu, gnieździe lub mocowaniu zawiasu. Obserwuj, który element przemieszcza się podczas unoszenia drzwi, a po ich zdjęciu sprawdź, czy otwór tulei nie jest owalny i czy gniazdo nie pękło.
Dlaczego drzwi nadal się nie domykają po wymianie uszczelki?
Przyczyną może być opadnięcie drzwi, zużyta tuleja, brak podkładki, niewłaściwe ustawienie zawiasu, źle wypoziomowane urządzenie albo przeszkoda wewnątrz komory. Nowa uszczelka nie skoryguje nieprawidłowej geometrii drzwi.
Czy magnes alarmu otwartych drzwi jest częścią uszczelki?
Nie zawsze. Wkład w uszczelce służy przede wszystkim do jej docisku. Oddzielny magnes może sterować kontaktronem lub czujnikiem Halla ukrytym w korpusie. Rozwiązanie trzeba potwierdzić dla danego modelu.
Czy można zamienić miejscami lewą i prawą prowadnicę?
Tylko wtedy, gdy katalog części lub instrukcja danego urządzenia potwierdza symetryczną konstrukcję. Różnice mogą dotyczyć kształtu, kierunku przesuwu, ogranicznika i rozstawu otworów.
Czy do wymiany tulei trzeba zdjąć drzwi lodówki?
Zwykle tak, ponieważ tuleja lub gniazdo znajduje się na sworzniu zawiasu. Drzwi należy wcześniej opróżnić i stabilnie podeprzeć. Dokładna kolejność demontażu zależy od modelu oraz położenia zawiasu.
Jakie dane są potrzebne do dobrania części do drzwi Beko?
Przygotuj pełny model oraz Product No. z tabliczki znamionowej. Warto także podać stronę i miejsce montażu oraz przesłać zdjęcia starego elementu i jego gniazda.
