Rozruchy, startery i cewki sprężarek Beko (PTC)
Starter PTC sprężarki Beko może powodować klikanie, brak startu agregatu i wzrost temperatury, ale podobne objawy wywołują też zabezpieczenie termiczne, zasilanie lub sama sprężarka. Przed zakupem sprawdź układ rozruchowy i dobierz część po pełnym modelu oraz kodzie produktu z tabliczki znamionowej.
Jaką funkcję pełni starter PTC sprężarki
Starter, rozruch lub zespół PTC znajduje się przy zaciskach sprężarki, zwykle w dolnej tylnej części lodówki. W klasycznej sprężarce jednofazowej element ten dołącza uzwojenie rozruchowe podczas uruchamiania silnika. Po rozpoczęciu pracy jego właściwości elektryczne zmieniają się, a uzwojenie pomocnicze zostaje ograniczone lub odłączone. W wielu urządzeniach starter współpracuje z zabezpieczeniem termicznym typu klixon, a w niektórych konstrukcjach także z kondensatorem.

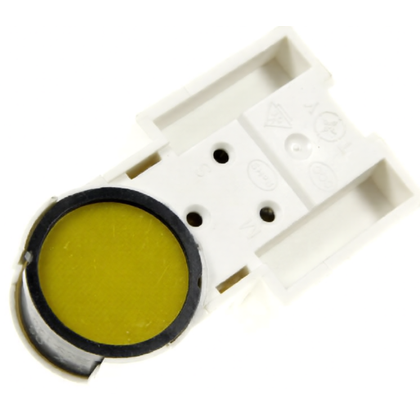

W katalogach części Beko podobne elementy mogą występować jako przekaźnik rozruchowy PTC, starter sprężarki, rozrusznik, węzeł przyłączeniowy albo kompletny zespół rozruchowy. Sama nazwa handlowa nie wystarcza do potwierdzenia zgodności, ponieważ element musi odpowiadać konkretnej sprężarce i zastosowanemu układowi zabezpieczeń.
Objawy uszkodzenia startera PTC
Problem z rozruchem może być podejrzewany, gdy lodówka Beko ma zasilanie i działa oświetlenie, ale agregat nie podejmuje pracy. Typowe są również powtarzające się próby startu: słychać krótkie buczenie, po kilku sekundach kliknięcie zabezpieczenia i przerwę, po której cykl się powtarza. Sprężarka może wtedy mocno się nagrzewać, a komory nie osiągają wymaganej temperatury.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Lodówka działa, ale sprężarka nie startuje | Brak sygnału sterującego, przerwany przewód, starter PTC, klixon lub sprężarka | Zasilanie urządzenia, połączenia przy agregacie i stan zespołu rozruchowego | Brak napięcia przed starterem kieruje diagnostykę do sterowania lub instalacji, a nie do samego PTC |
| Buczenie i kliknięcie co pewien czas | Nieprawidłowy rozruch, przeciążenie, zablokowana sprężarka lub zadziałanie zabezpieczenia termicznego | Starter, zabezpieczenie termiczne, uzwojenia sprężarki i warunki zasilania | Sam dźwięk nie rozstrzyga, czy winny jest PTC, klixon czy kompresor |
| Sprężarka uruchamia się tylko czasami | Pęknięty lub przegrzany PTC, luźne złącze, przegrzewanie układu albo problem mechaniczny sprężarki | Oględziny po ostygnięciu oraz pomiar odłączonego elementu | Wynik prawidłowy na zimno nie wyklucza usterki występującej podczas pracy |
| Lodówka nie chłodzi, ale agregat pracuje stabilnie | Ubytek czynnika, niedrożność układu, słaba sprężarka, zabrudzony skraplacz lub problem z wentylatorem | Temperaturę i rozkład ciepła układu oraz stan skraplacza | Jeżeli sprężarka pracuje, starter PTC nie jest pierwszym podejrzanym |
| Brak startu bezpośrednio po wyłączeniu i ponownym włączeniu | Wyrównywanie ciśnień w układzie i zadziałanie termika | Odczekać kilka minut przed kolejną próbą | Krótka przerwa może być normalna; uporczywe cykliczne klikanie wymaga diagnostyki |
W lodówkach z automatycznym odszranianiem sprężarka może również chwilowo nie pracować podczas cyklu rozmrażania. Zanim zdejmiesz osłonę agregatu, sprawdź, czy urządzenie nie zostało niedawno odłączone od prądu. Po przerwaniu zasilania zabezpieczenie termiczne może potrzebować czasu na powrót do stanu pracy.
Diagnostyka: od prostych przyczyn do pomiarów
1. Sprawdź objaw i warunki pracy
Ustal, czy sprężarka nie startuje wcale, czy tylko próbuje wystartować i wyłącza się po chwili. Sprawdź, czy działa oświetlenie, panel sterowania lub wentylator, ale pamiętaj, że obecność światła nie dowodzi prawidłowego zasilania obwodu sprężarki.
Jeżeli lodówka została właśnie odłączona i ponownie podłączona, odczekaj kilka minut. Przy wyrównywaniu ciśnień w układzie chłodniczym zabezpieczenie termiczne może czasowo blokować sprężarkę. Jeśli po odczekaniu agregat nadal cyklicznie buczy i klika, przejdź do kontroli układu rozruchowego.
2. Oględziny startera i przewodów
Przed dostępem do elementu odłącz urządzenie od sieci. Zdejmij tylną osłonę komory maszynowej, jeśli konstrukcja danego modelu na to pozwala. Starter jest zwykle nasunięty bezpośrednio na trzy zaciski sprężarki i może być osłonięty plastikową pokrywą lub utrzymywany klipsem.
Szukaj:
- pękniętej obudowy lub ceramicznego elementu PTC;
- śladów nadpalenia, stopionego tworzywa i przebarwień;
- luźnych, skorodowanych albo nadmiernie rozgrzanych konektorów;
- przewodu wyrwanego z końcówki lub uszkodzonej izolacji;
- poluzowanego zabezpieczenia termicznego i nieprawidłowego osadzenia zespołu na sprężarce.
Pęknięcie lub wyraźne przegrzanie jest mocnym powodem do wymiany elementu, ale nie dowodzi, że sprężarka jest sprawna. PTC może zostać uszkodzony wskutek przeciążenia, którego przyczyną była zablokowana lub zużyta sprężarka.
3. Pomiar rezystancji PTC
Pomiar wykonuj przy odłączonym urządzeniu i po odłączeniu startera od zacisków sprężarki. Ustaw multimetr na zakres rezystancji i zmierz element między punktami wskazanymi na jego obudowie, schemacie lub dokumentacji konkretnej sprężarki. Nie przypisuj uniwersalnej wartości wszystkim starterom Beko: różne zespoły mogą mieć odmienne parametry, a wynik zależy także od temperatury elementu.
- Przerwa, OL lub brak przewodzenia w obwodzie, który według dokumentacji powinien mieć rezystancję, wskazuje na uszkodzenie PTC.
- Wartość wyraźnie odbiegająca od danych dla danego zespołu może wskazywać na niewłaściwy wariant albo uszkodzenie.
- Prawidłowa rezystancja na zimno nie potwierdza pełnej sprawności. Prosty pomiar nie pokazuje zachowania elementu po nagrzaniu ani poprawności pracy pod obciążeniem.
W przykładowej dokumentacji serwisowej dla określonej rodziny lodówek pomiar PTC wykonuje się między oznaczonymi pinami i porównuje z zakresem przypisanym do danego modelu. Nie należy przenosić takiej wartości bezpośrednio na lodówkę Beko bez sprawdzenia schematu lub danych zastosowanej sprężarki.
4. Sprawdzenie zabezpieczenia termicznego i sprężarki
Zabezpieczenie termiczne może otwierać obwód po przegrzaniu. Jeśli mierzysz je po ostygnięciu urządzenia, wynik powinien odpowiadać stanowi przewodzenia przewidzianemu dla danego typu. Pomiar wykonany zaraz po zadziałaniu zabezpieczenia może prawidłowo pokazać przerwę, dlatego trzeba uwzględnić temperaturę i sposób pracy klixonu.
Po odłączeniu startera można sprawdzić uzwojenia sprężarki między zaciskami C, R i S, jeżeli są tak oznaczone. Konkretne wartości rezystancji trzeba porównać ze schematem lub dokumentacją danej sprężarki. Pomiar powinien wykazać logiczną zależność między uzwojeniem wspólnym, roboczym i rozruchowym, ale sam nie potwierdza sprawności mechanicznej kompresora. Konieczne jest również sprawdzenie, czy nie ma przebicia któregokolwiek zacisku do metalowej obudowy.
Jeżeli uzwojenia są zwarte, przerwane lub mają przebicie do obudowy, wymiana samego startera nie usunie usterki. Jeżeli pomiary elektryczne są prawidłowe, a sprężarka nadal nie może ruszyć, podejrzane pozostają między innymi zablokowanie mechaniczne, zbyt niskie napięcie zasilania lub problem w obwodzie sterowania.
Pomiary napięcia podczas próby startu, pomiary prądu oraz ingerencja w obwód sieciowy są czynnościami dla osoby z odpowiednimi kwalifikacjami i narzędziami. Nie wykonuj testów pod napięciem przez zwieranie przewodów ani przez omijanie zabezpieczenia termicznego.
Wymiana startera PTC w lodówce Beko
Wymiana samego zespołu rozruchowego zwykle nie wymaga otwierania układu chłodniczego. Typowy przebieg prac wygląda następująco, ale sposób dostępu i mocowania zależy od modelu:
- Odłącz lodówkę od sieci i zabezpiecz wtyczkę przed przypadkowym podłączeniem.
- Zapewnij dostęp do dolnej tylnej komory urządzenia.
- Zrób zdjęcie położenia przewodów i oznacz ich funkcję przed odłączeniem.
- Zdejmij pokrywę startera, jeśli występuje, oraz odłącz konektory bez ciągnięcia za przewody.
- Zdemontuj PTC, zabezpieczenie termiczne lub kompletny zespół zgodnie z konstrukcją sprężarki.
- Porównaj nową część z wyjętą: oznaczenia, układ gniazd, mocowanie i element współpracujący muszą się zgadzać.
- Zamontuj starter na właściwych zaciskach sprężarki, osadź zabezpieczenie i podłącz przewody w pierwotnym układzie.
- Załóż osłonę oraz sprawdź, czy przewody nie dotykają gorących elementów ani ruchomego wentylatora.
- Po uruchomieniu obserwuj, czy sprężarka startuje bez wielokrotnego klikania i czy po czasie urządzenie odzyskuje prawidłowe chłodzenie.
Nie potrząsaj intensywnie ceramicznym PTC, nie czyść go przez skrobanie i nie mostkuj klixonu w celu wymuszenia pracy. Nie montuj elementu tylko dlatego, że ma podobne złącze lub pasuje mechanicznie. Niewłaściwy starter może spowodować nieudany rozruch, przegrzewanie i uszkodzenie sprężarki.
Wymiana sprężarki, naprawa nieszczelności, odzysk lub napełnianie czynnika chłodniczego oraz prace przy układzie zawierającym R600a wymagają specjalistycznego wyposażenia i kwalifikacji. Czynnik R600a jest palny, dlatego nie wolno przebijać rur, używać płomienia do sprawdzania szczelności ani wykonywać prowizorycznych napraw instalacji chłodniczej.
Jak dobrać rozruch, starter lub cewkę do Beko
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów lub skróconej nazwie lodówki. W tej kategorii znaczenie mają przede wszystkim:
- pełny model urządzenia Beko;
- Product No. lub kod produktu z tabliczki znamionowej;
- oznaczenie i typ sprężarki;
- numer części znajdujący się na starym starterze lub kompletnym węźle przyłączeniowym;
- obecność kondensatora, zabezpieczenia termicznego i dodatkowych elementów zespołu;
- układ gniazd, sposób mocowania oraz parametry elektryczne potwierdzone dla danego wariantu.
W lodówkach Beko tabliczka znamionowa znajduje się zależnie od konstrukcji między innymi na wewnętrznej ściance komory. Przepisz pełne oznaczenie, zachowując wszystkie cyfry, litery, ukośniki i końcówki. Sam model może występować w kilku wersjach różniących się sprężarką albo zespołem rozruchowym.
Jeżeli numer starego elementu jest czytelny, podaj go razem z pełnym oznaczeniem lodówki. Gdy starter uległ spaleniu i nie można odczytać symbolu, prześlij zdjęcie tabliczki znamionowej, sprężarki, złącza oraz uszkodzonego zespołu. Dopiero porównanie tych danych pozwala ocenić, czy potrzebny jest sam PTC, kompletny rozruch, zespół z klixonem czy element przeznaczony do innego typu sprężarki.
Starter PTC a inne części układu chłodzenia
Starter PTC nie zastępuje termostatu, czujnika temperatury, modułu sterującego, kondensatora ani sprężarki. Jeżeli agregat w ogóle nie otrzymuje sygnału uruchomienia, wymiana startera nie pomoże. Jeżeli sprężarka pracuje długo, ale skraplacz nie oddaje ciepła lub komora nie chłodzi, przyczyna może leżeć w obiegu czynnika, wydajności kompresora, wentylacji albo sterowaniu temperaturą.
Warto rozdzielić dwa przypadki:
- sprężarka nie próbuje wystartować — najpierw sprawdź zasilanie, sterowanie, przewody i zabezpieczenie;
- sprężarka próbuje wystartować, buczy i wybija termik — sprawdź PTC, klixon, uzwojenia, napięcie oraz możliwość mechanicznego zablokowania kompresora.
Dzięki temu nie kupujesz kilku części na próbę i nie wymieniasz drogiego agregatu bez wykluczenia prostszego problemu z układem rozruchowym.
FAQ
Czy klikanie lodówki Beko oznacza uszkodzony starter PTC?
Nie zawsze. Kliknięcie może pochodzić od zabezpieczenia termicznego, które wyłącza przeciążoną lub nieruszającą sprężarkę. Przyczyną może być PTC, klixon, niskie napięcie, uszkodzone uzwojenie albo zablokowanie mechaniczne kompresora. Potrzebne są oględziny i pomiary wykonane po odłączeniu urządzenia.
Czy można sprawdzić starter PTC zwykłym multimetrem?
Tak, można wykonać pomiar rezystancji po odłączeniu lodówki od sieci i wyjęciu startera z zacisków sprężarki. Wynik należy porównać z dokumentacją konkretnego zespołu. Pomiar na zimno wykrywa przerwę lub rażącą niezgodność, ale nie potwierdza całej charakterystyki pracy PTC podczas rozruchu.
Czy pasuje każdy starter PTC do sprężarki Beko?
Nie. Starter musi odpowiadać typowi sprężarki, parametrom układu rozruchowego, zabezpieczeniu termicznemu i sposobowi podłączenia. Identyczne gniazdo lub podobny wygląd nie gwarantują zgodności.
Czy po wymianie PTC trzeba nabijać czynnik chłodniczy?
Nie, sama wymiana startera odbywa się w obwodzie elektrycznym przy sprężarce i nie wymaga otwierania układu chłodniczego. Jeżeli podczas prac uszkodzisz rurę lub zauważysz ślady nieszczelności, nie uruchamiaj urządzenia i zleć naprawę układu wykwalifikowanemu serwisowi.
Jakie dane Beko podać przy doborze części?
Podaj pełny model, Product No. lub kod produktu z tabliczki znamionowej oraz numer odczytany ze startera lub sprężarki. Pomocne są także zdjęcia zespołu rozruchowego, jego złączy i tabliczki sprężarki. Nie ograniczaj się do skróconego modelu z frontu urządzenia.
Czy wymianę startera PTC można wykonać samodzielnie?
Osoba z doświadczeniem może wymienić odłączony od sieci, dostępny zespół rozruchowy, jeśli konstrukcja urządzenia na to pozwala i nie ingeruje w układ chłodniczy. Pomiary pod napięciem, naprawa instalacji elektrycznej, wymiana sprężarki i prace przy czynniku chłodniczym powinny być wykonane przez wykwalifikowanego serwisanta.
