Parowniki i skraplacze do lodówek Beko
Parowniki i skraplacze do lodówek Beko odpowiadają za odbieranie ciepła z komór i oddawanie go do otoczenia. Słabe chłodzenie, nierówny szron lub długotrwała praca sprężarki nie przesądzają jednak o uszkodzeniu wymiennika. Przed zakupem trzeba wykluczyć awarię odszraniania, wentylatora i sprężarki, a zgodność części potwierdzić według modelu oraz pełnego Product No. z tabliczki znamionowej.
Parownik a skraplacz – dwa różne wymienniki ciepła

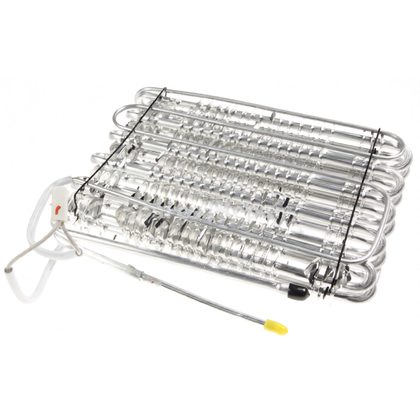

Parownik znajduje się po zimnej stronie układu chłodniczego. Przepływający przez niego czynnik chłodniczy odbiera ciepło z komory urządzenia. W lodówkach Beko No Frost parownik jest zwykle ukryty za osłoną wewnątrz zamrażarki lub chłodziarki, a zimne powietrze rozprowadza wentylator. Niektóre konstrukcje mają dwa parowniki albo zawór kierujący przepływem czynnika między obiegami.
Skraplacz oddaje ciepło poza urządzenie. Może mieć postać widocznej kratownicy z tyłu lodówki, wymiennika przy sprężarce chłodzonego wentylatorem albo przewodów zatopionych w bocznych ścianach obudowy. Nagrzewanie się skraplacza lub boków pracującej lodówki jest zatem normalne, o ile urządzenie osiąga ustawione temperatury.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed wyborem części |
| Chłodziarka jest ciepła, a zamrażarka nadal mrozi | oblodzony parownik, zatrzymany wentylator, niedrożny kanał powietrzny, klapa nawiewu, czujnik lub układ odszraniania | przepływ powietrza, pracę wentylatora, stan osłony parownika i rozmieszczenie lodu |
| Obie komory chłodzą słabo, a sprężarka długo pracuje | zabrudzony dostępny skraplacz, brak wentylacji, niesprawny wentylator skraplacza, zużyta sprężarka, ubytek czynnika albo niedrożność obiegu | temperaturę produktów, wentylację obudowy, pracę wentylatorów oraz wzór oszronienia parownika |
| Za osłoną No Frost powstaje jednolita bryła lodu | awaria grzałki odszraniającej, bezpiecznika termicznego, czujnika parownika, sterowania lub odpływu skroplin | ciągłość elementów odszraniania, drożność odpływu i zgodność położenia czujnika z dokumentacją modelu |
| Szron pojawia się tylko na niewielkim fragmencie parownika | ograniczony przepływ czynnika, nieszczelność, niedrożna kapilara lub niewydajna sprężarka | diagnostykę szczelnego układu chłodniczego, a nie tylko sam parownik |
| Skraplacz lub boki lodówki są bardzo gorące | wysoka temperatura otoczenia, brak odstępu wentylacyjnego, kurz, zatrzymany wentylator albo przeciążenie układu | ustawienie lodówki, czystość dostępnego wymiennika i przepływ powietrza przy sprężarce |
| Widoczna rurka lub wymiennik są tłuste | możliwy ślad oleju wyniesionego przez czynnik z miejsca nieszczelności | próbę szczelności wykonaną odpowiednim detektorem; sam osad nie potwierdza miejsca wycieku |
Pomiar temperatury warto wykonać termometrem umieszczonym przy produktach i pozostawionym na czas ustabilizowania pracy urządzenia. Bezdotykowy termometr podczerwieni może przekłamywać wyniki na błyszczących ściankach i metalowych rurkach. Jednorazowy odczyt wykonany bezpośrednio po otwarciu drzwi również nie opisuje rzeczywistych warunków przechowywania.
Jak odróżnić oblodzenie od problemu z obiegiem chłodniczym?
Po pełnym, bezpiecznym rozmrożeniu lodówka No Frost może przez kilka dni ponownie działać prawidłowo. Jeżeli później chłodzenie słabnie, nawiew zanika, a za osłoną ponownie narasta lód, bardziej prawdopodobny jest problem z odszranianiem, odpływem lub cyrkulacją powietrza niż uszkodzenie rur parownika.
Inaczej interpretuje się cienki, równomierny szron i oszronienie obejmujące tylko początek wymiennika. Podczas prawidłowej pracy parownik powinien być zasilany czynnikiem w sposób pozwalający wykorzystać jego powierzchnię. Krótki lub wyraźnie nierówny wzór szronu może wskazywać na ubytek czynnika, ograniczenie przepływu albo niewydajność sprężarki. Nie rozstrzyga jednak, który element jest uszkodzony.
Całkowite oblepienie parownika śniegiem lub lodem oznacza natomiast, że wymiana samego wymiennika zwykle nie jest pierwszym krokiem. Trzeba sprawdzić grzałkę odszraniającą, jej zabezpieczenie, czujnik temperatury, odpływ oraz sterowanie cyklem defrost.
Czy parownik albo skraplacz można sprawdzić multimetrem?
Sam parownik i skraplacz są elementami rurowymi, dlatego nie mają uniwersalnej rezystancji, którą można porównać z wartością katalogową. Omomierzem bada się współpracujące części elektryczne, takie jak grzałka, bezpiecznik termiczny, czujnik lub silnik wentylatora.
Przed pomiarem rezystancji urządzenie trzeba odłączyć od zasilania, a mierzony element odseparować od instalacji przynajmniej zgodnie ze schematem danego modelu. Ciągłość grzałki potwierdza jedynie, że przewodnik nie jest przerwany. Nie potwierdza prawidłowej mocy, załączania przez sterownik ani poprawnego zakończenia odszraniania. Rezystancję czujnika NTC należy porównywać z charakterystyką przewidzianą dla konkretnego wykonania i temperatury pomiaru.
Test wentylatora również nie powinien kończyć się na poruszeniu wirnikiem. Trzeba sprawdzić, czy łopatki nie są blokowane lodem, czy złącze nie jest zawilgocone i czy sterownik uruchamia silnik w warunkach przewidzianych przez program. W wielu lodówkach wentylator zatrzymuje się przy otwartych drzwiach. Diagnostyka jego zasilania pod napięciem jest czynnością serwisową.
Kontrola skraplacza bez otwierania układu
Jeżeli lodówka ma widoczny skraplacz z tyłu, po odłączeniu zasilania można usunąć z niego kurz miękką szczotką lub odkurzaczem ze szczotkową końcówką. Nie wolno zginać rurek ani ciągnąć za przewody. W modelach z wymiennikiem ukrytym w ścianach nie ma elementu przeznaczonego do czyszczenia przez użytkownika.
W urządzeniach z wentylatorem przy skraplaczu należy sprawdzić, czy przestrzeń przy sprężarce nie jest zatkana kurzem i czy wirnik może się swobodnie obracać. Brak oddawania ciepła może wydłużyć pracę sprężarki, ale wymiana skraplacza nie naprawi niedziałającego wentylatora ani zablokowanej wentylacji.
Jeżeli sprężarka pracuje, a skraplacz pozostaje prawie zimny i parownik nie uzyskuje właściwego wzoru oszronienia, potrzebne są dalsze pomiary układu chłodniczego. Przyczyną może być niewydajna sprężarka, ubytek czynnika lub niedrożność, a nie sam skraplacz.
Dostęp do parownika i skraplacza
W typowej lodówce No Frost dostęp do parownika uzyskuje się od strony komory: po wyjęciu żywności, szuflad i półek demontuje się wewnętrzną osłonę wraz z kanałami powietrznymi. Z osłoną mogą być połączone wentylator, czujniki i przewody, dlatego nie należy odrywać jej siłą. Jeżeli jest przyklejona lodem, urządzenie musi zostać całkowicie rozmrożone bez stosowania ostrych narzędzi, wrzątku ani nieprzewidzianych przez producenta źródeł ciepła.
W prostszych chłodziarkach parownik płytowy może być widoczny w komorze. W innych konstrukcjach znajduje się w izolacji obudowy i nie jest wymieniany tą samą metodą co odsłonięty zespół No Frost. Skraplacz może być dostępny z tyłu, za dolną pokrywą przedziału maszynowego albo całkowicie ukryty w obudowie. Dokładna droga demontażu musi więc wynikać z dokumentacji konkretnego modelu.
Na czym polega wymiana wymiennika?
Wymiana parownika lub skraplacza połączonego z zamkniętym obiegiem wymaga odzyskania czynnika, rozłączenia przewodów, szczelnego połączenia nowej części, wymiany filtra-osuszacza, wykonania próby szczelności i próżni oraz napełnienia układu właściwym czynnikiem w ilości określonej dla urządzenia. Po naprawie ocenia się temperatury, ciśnienia, pobór mocy i wzór oszronienia.
Opisane prace przy szczelnym układzie chłodniczym wymagają kwalifikacji, doświadczenia, wentylowanego stanowiska i narzędzi przeznaczonych do użytego czynnika. Nie są przeznaczone dla osoby bez przygotowania. W wielu lodówkach stosowany jest palny czynnik R600a. Nie wolno lutować instalacji, przebijać przewodów ani uruchamiać urządzenia z rozszczelnionym obiegiem bez zastosowania właściwej procedury serwisowej.
Jak dobrać parownik lub skraplacz do lodówki Beko?
Podobny kształt i rozstaw rurek nie potwierdzają zgodności. Różnice mogą dotyczyć wymiarów, położenia króćców, średnicy przewodów, sposobu mocowania, wersji obiegu, obecności uchwytów na grzałkę i czujnik, wariantu chłodziarki oraz kolejności zmian produkcyjnych.
Do identyfikacji przygotuj:
- pełny model lodówki Beko,
- Product No. z tabliczki znamionowej,
- numer starej części, jeżeli jest czytelny,
- zdjęcie tabliczki oraz całego wymiennika i jego połączeń.
W chłodziarko-zamrażarkach z dolnym zamrażalnikiem naklejka fabryczna bywa umieszczona na prawej wewnętrznej ścianie. W innych konstrukcjach może znajdować się po lewej stronie komory lub pod pojemnikami na warzywa. Ostateczną zgodność trzeba sprawdzić katalogowo według modelu i Product No.; sama nazwa handlowa modelu może nie wskazywać wariantu technicznego.
Jeżeli diagnostyka wskazuje na inną grupę podzespołów, zobacz również części do lodówek Beko, wentylatory No Frost oraz uszczelki drzwi. Zakup wymiennika ma sens dopiero po odróżnieniu jego nieszczelności lub uszkodzenia mechanicznego od awarii elementów współpracujących.
FAQ – parowniki i skraplacze do lodówek Beko
Czy lód na parowniku oznacza, że parownik trzeba wymienić?
Nie. Jednolita bryła lodu częściej kieruje diagnostykę w stronę grzałki, czujnika, zabezpieczenia termicznego, odpływu lub sterowania odszranianiem. Podejrzenie obiegu chłodniczego zwiększa dopiero nierówny, krótki wzór szronu albo potwierdzona nieszczelność.
Czy ciepły skraplacz jest objawem awarii?
Nie musi nim być. Skraplacz oddaje ciepło odebrane z wnętrza lodówki, dlatego podczas pracy może być wyraźnie ciepły. Niepokojące jest dopiero połączenie wysokiej temperatury z brakiem chłodzenia, ciągłą pracą sprężarki lub zatrzymanym wentylatorem.
Dlaczego lodówka zaczyna chłodzić po rozmrożeniu, ale problem wraca?
Taki przebieg często wskazuje na narastające oblodzenie blokujące przepływ powietrza. Należy sprawdzić układ defrost, wentylator, odpływ skroplin i szczelność drzwi. Samo rozmrożenie usuwa skutek, ale nie przyczynę.
Czy można naprawić przebity parownik?
Techniczna możliwość zależy od miejsca, materiału i konstrukcji wymiennika. Naprawa wymaga otwarcia układu, przywrócenia szczelności, wymiany osuszacza, wykonania próżni i ponownego napełnienia. Parownik zatopiony w izolacji może być niedostępny lub jego naprawa może być nieuzasadniona ekonomicznie.
Czy numer części wystarczy do zamówienia skraplacza lub parownika?
Numer oryginalnego elementu jest pomocny, ale powinien zostać sprawdzony z pełnym modelem i Product No. lodówki. Producent może stosować różne wykonania wymiennika w urządzeniach o bardzo podobnej nazwie.
