Kompresory i agregaty do lodówek Beko
Kompresory i agregaty do lodówek Beko odpowiadają za obieg czynnika chłodniczego, ale brak chłodzenia nie zawsze oznacza awarię sprężarki. Przed zakupem warto sprawdzić układ rozruchowy, sterowanie, wentylację i szczelność układu. Właściwy wariant dobiera się według modelu, pełnego Product No. oraz danych z etykiety starego kompresora.
Kiedy podejrzewać kompresor w lodówce Beko?
Sprężarka znajduje się zwykle w dolnej, tylnej części urządzenia. Tłoczy czynnik chłodniczy przez skraplacz, element rozprężny i parownik. Jej uszkodzenie może zatrzymać chłodzenie, jednak ten sam objaw wywołują także awarie sterowania, układu rozruchowego, wentylatorów lub samego obiegu chłodniczego.
Przed zamówieniem agregatu należy rozróżnić kilka sytuacji:
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić? |
| Sprężarka milczy, ale oświetlenie i panel działają | termostat lub czujnik NTC, moduł sterujący, moduł inwertera, przewody, zabezpieczenie termiczne, sprężarka | sprawdzenie ustawień, temperatury, złączy i tego, czy układ sterowania wysyła polecenie uruchomienia |
| Słychać buczenie, a po kilku sekundach kliknięcie | starter PTC, kondensator, termik/klixon, zbyt niskie napięcie, brak wyrównania ciśnień, mechanicznie zablokowany kompresor | obserwacja cyklu prób rozruchu oraz pomiary elementów rozruchowych i uzwojeń |
| Sprężarka pracuje długo, lecz temperatura jest za wysoka | zabrudzony skraplacz, słaba wentylacja, nieszczelne drzwi, oblodzony parownik, niesprawny wentylator, ubytek czynnika, niedrożność albo spadek wydajności sprężarki | kontrola przepływu powietrza, uszczelek, wentylatorów i rozkładu temperatur; diagnostyka ciśnień należy do chłodnika |
| Jedna komora chłodzi, a druga nie | wentylator No Frost, oblodzenie parownika, grzałka odszraniania, czujnik, kanał powietrzny lub klapa | sprawdzenie nawiewu i układu odszraniania przed podejrzeniem kompresora |
| Urządzenie wyzwala zabezpieczenie instalacji | przewód, filtr sieciowy, grzałka, moduł albo przebicie uzwojenia sprężarki do obudowy | pomiar izolacji poszczególnych obwodów wykonany odpowiednim miernikiem |
Brak pracy agregatu nie jest zatem wystarczającą podstawą do jego wymiany. W lodówkach z kompresorem inwerterowym przyczyną może być także brak sygnału sterującego lub uszkodzenie dedykowanego modułu. Odpowiednie części elektroniczne znajdują się w kategorii modułów i sterowników do lodówek Beko.
Co można sprawdzić bez otwierania układu chłodniczego?
Najpierw zmierz rzeczywistą temperaturę w obu komorach i zanotuj, czy sprężarka pracuje stale, okresowo, czy jedynie próbuje wystartować. Dźwięk przepływu czynnika albo pojedyncze kliknięcie podczas normalnego cyklu nie muszą oznaczać awarii. Niepokojące jest dopiero powtarzalne buczenie połączone ze wzrostem temperatury lub wyłączaniem termika.
Przed dalszą diagnostyką warto:
- sprawdzić zasilanie, ustawienie temperatury i ewentualny tryb wakacyjny;
- obejrzeć wtyczki i przewody w dostępnych miejscach, szukając nadpaleń, luzów i korozji;
- oczyścić dostępny skraplacz i zapewnić przepływ powietrza wokół urządzenia;
- skontrolować, czy drzwi domykają się na całym obwodzie — uszkodzone elementy można znaleźć w kategorii uszczelek do lodówek Beko;
- sprawdzić, czy wentylatory obracają się swobodnie i czy nie blokuje ich lód — właściwa grupa części to wentylatory No Frost i chłodzenia sprężarki Beko.
Po krótkiej przerwie w zasilaniu kompresor z układem PTC może nie ruszyć natychmiast, ponieważ element rozruchowy musi ostygnąć, a ciśnienia w obiegu powinny się wyrównać. Odłącz urządzenie na 5–10 minut i dopiero wtedy wykonaj jedną próbę. Wielokrotne włączanie co kilka sekund przegrzewa uzwojenie rozruchowe i zabezpieczenie.
Jeśli sprężarka pracuje, ale chłodzenie jest słabe, nie wymieniaj jej wyłącznie na podstawie temperatury obudowy. Gorący agregat może być skutkiem niedostatecznego chłodzenia skraplacza, długiej pracy po rozmrożeniu, problemu z wentylatorem, nieszczelnych drzwi albo usterki obiegu. Przy podejrzeniu problemu z wymianą ciepła należy uwzględnić również parowniki i skraplacze do lodówek Beko.
Jak sprawdzić uzwojenia klasycznej sprężarki?
Poniższe pomiary dotyczą jednofazowej sprężarki z trzema zaciskami i zewnętrznym układem rozruchowym. Nie należy stosować tej procedury w ciemno do sprężarki VCC lub inwerterowej.
- Odłącz lodówkę od sieci i zaczekaj, aż sprężarka ostygnie. Gorący termik może pozostawać rozłączony mimo sprawnego uzwojenia.
- Zdejmij dolną tylną osłonę, sfotografuj połączenia i ostrożnie zdemontuj osłonę zacisków.
- Odłącz od sprężarki starter PTC, przekaźnik i zabezpieczenie termiczne, aby nie mierzyć ich równolegle z silnikiem.
- Zaciski C, R i S rozpoznaj według schematu lub dokumentacji konkretnego kompresora. Nie zakładaj ich położenia wyłącznie na podstawie układu bolców.
- Zmierz rezystancję między każdą parą zacisków. W typowej sprężarce jednofazowej wynik między R i S powinien być zbliżony do sumy wyników C–R oraz C–S.
- Sprawdź przejście między każdym zaciskiem a metalową obudową sprężarki. Zwykły multimetr nie powinien wykazać ciągłości.
Przerwa między R i S wskazuje, że co najmniej jedno uzwojenie lub wewnętrzne zabezpieczenie nie zamyka obwodu. Jeżeli sprężarka jest gorąca, przed wydaniem diagnozy trzeba poczekać na zresetowanie termika. Przejście między zaciskiem a obudową oznacza poważne podejrzenie uszkodzenia izolacji.
Nie ma jednej prawidłowej rezystancji dla wszystkich kompresorów Beko. Wynik zależy od modelu sprężarki, konstrukcji silnika i temperatury uzwojeń. Należy porównać go z kartą konkretnego podzespołu. Pomiar omomierzem potwierdza ciągłość, ale nie wyklucza zwarć międzyzwojowych, mechanicznego zatarcia, uszkodzenia zaworów ani utraty wydajności tłoczenia. Stan izolacji powinien być dodatkowo oceniony miernikiem rezystancji izolacji przez osobę z odpowiednimi kwalifikacjami.
Starter, termik i kondensator czy uszkodzony agregat?
Klasyczna sprężarka może współpracować ze starterem PTC, przekaźnikiem, zabezpieczeniem przeciążeniowym i — zależnie od wykonania — kondensatorem. Uszkodzenie jednego z tych elementów może powodować buczenie i wyłączanie kompresora, mimo że jego uzwojenia mają ciągłość.
Po odłączeniu zasilania można sprawdzić, czy obudowa startera nie jest stopiona, a złącza nie są nadpalone. Luźne odłamki wewnątrz PTC, widoczne pęknięcie lub przerwa elektryczna mogą świadczyć o jego uszkodzeniu. Wartość rezystancji i sposób badania muszą jednak odpowiadać konkretnemu typowi startera. Elementy te są zebrane w kategorii rozruchów, starterów i cewek sprężarek Beko.
Kondensator należy odłączyć, bezpiecznie rozładować i zmierzyć miernikiem pojemności. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na jego obudowie. Prawidłowa pojemność nie potwierdza sprawności pod pełnym obciążeniem, ale wynik poza tolerancją uzasadnia wymianę. Pasujące warianty znajdują się w kategorii kondensatorów rozruchowych do lodówek Beko.
Jeżeli sprawne elementy rozruchowe podają właściwe warunki startu, uzwojenia nie mają przerwy ani przebicia, a kompresor jedynie buczy i wyłącza zabezpieczenie, możliwe jest jego mechaniczne zablokowanie. Z kolei agregat pracujący bez uzyskania odpowiedniej różnicy ciśnień może mieć zużyty mechanizm lub zawory. Tego nie rozstrzyga sam omomierz — potrzebne są pomiary prądu, ciśnień i temperatur wykonywane podczas pracy.
Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi oraz zabezpieczenia przed porażeniem i przypadkowym zwarciem.
Sprężarka inwerterowa wymaga innej diagnostyki

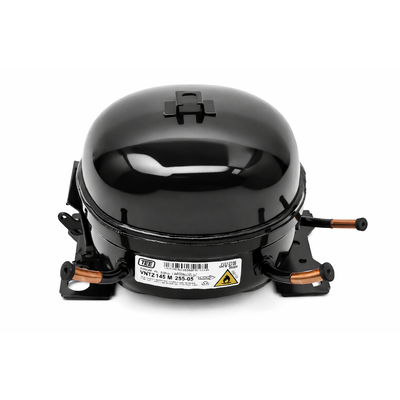

W części lodówek Beko stosowane są sprężarki VCC lub inwerterowe. Silnik jest wtedy zasilany przez dedykowany moduł, a nie przez klasyczny starter PTC podłączony bezpośrednio do sieci. Brak rozruchu może wynikać z awarii modułu mocy, braku sygnału sterującego, niewłaściwego wariantu elektroniki albo uszkodzenia samego silnika.
Nie wolno podłączać takiej sprężarki bezpośrednio do 230 V ani zastępować jej sterownika uniwersalnym starterem. Nawet moduły wyglądające identycznie mogą różnić się sposobem sterowania lub przeznaczeniem. Diagnostyka wymaga ustalenia typu kompresora z jego etykiety oraz skorzystania ze schematu właściwego dla pełnego oznaczenia lodówki.
Dostęp i wymiana kompresora
Dostęp kontrolny uzyskuje się zazwyczaj po odsunięciu lodówki i zdjęciu dolnej osłony serwisowej z tyłu. W urządzeniach do zabudowy konieczne może być wcześniejsze wysunięcie sprzętu z mebla. Nie należy ciągnąć za przewody ani wyginać rurek chłodniczych. Przed odpięciem złączy warto wykonać zdjęcia, ponieważ rodzaj startera i kolejność połączeń różnią się między wariantami.
Hałas nie zawsze pochodzi z wnętrza sprężarki. Sprawdź, czy rurka nie dotyka obudowy, przewody są zamocowane, a gumowe amortyzatory i podstawa nie są pęknięte lub stwardniałe. Przesuwanie rurek należy wykonywać bardzo ostrożnie — ich załamanie lub rozszczelnienie oznacza otwarcie układu.
Wymiana agregatu nie polega na samym przełożeniu przewodów. Konieczne są między innymi:
- bezpieczne odzyskanie czynnika chłodniczego;
- odłączenie rurek bez wprowadzania opiłków do obiegu;
- montaż sprężarki i nowych elementów rozruchowych właściwych dla jej wykonania;
- wymiana filtra-osuszacza po otwarciu układu;
- wykonanie szczelnych połączeń z ochroną wnętrza instalacji przed utlenianiem;
- próba szczelności, osuszenie próżniowe i napełnienie dokładną masą właściwego czynnika;
- kontrola prądu, temperatur i pracy układu po naprawie.
W wielu lodówkach stosowany jest palny czynnik R600a, którego rodzaj i ilość są podane na tabliczce znamionowej. Otwarcie układu, lutowanie, odzysk i napełnianie czynnika wymagają wykwalifikowanego chłodnika, odpowiednich narzędzi, wentylacji oraz procedur przeznaczonych do czynników palnych. Czynności te nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać kompresor lub agregat do lodówki Beko?
Podstawą doboru są model oraz pełny Product No. z tabliczki znamionowej lodówki. W różnych wersjach urządzenia o podobnej nazwie mogą występować inne sprężarki, moduły inwerterowe, wiązki i elementy mocujące. Tabliczka znajduje się zwykle na bocznej ścianie wewnątrz komory, ale jej położenie zależy od konstrukcji.
Dodatkowo odczytaj pełne oznaczenie starego kompresora i porównaj:
- rodzaj czynnika chłodniczego oraz oleju;
- napięcie i częstotliwość zasilania;
- klasyczną lub inwerterową konstrukcję napędu;
- wydajność chłodniczą i zakres temperatur parowania;
- wymagany moment rozruchowy i typ osprzętu elektrycznego;
- układ, średnice i przeznaczenie króćców;
- rozstaw mocowań, amortyzatory i dostępną przestrzeń;
- zgodność modułu sterującego lub startera.
Moc pobierana z sieci nie jest tym samym co wydajność chłodnicza, dlatego nie należy dobierać zamiennika wyłącznie według watów, wymiarów lub podobnego układu rurek. Zgodność powinna wynikać z katalogu części dla Product No. albo z potwierdzonego zamiennika konkretnego typu kompresora. Pozostałe podzespoły urządzenia można wyszukać w kategorii części do lodówek, chłodziarek i zamrażarek Beko.
Przed zakupem przygotuj zdjęcie całej tabliczki znamionowej lodówki oraz czytelne zdjęcie etykiety sprężarki. Pozwala to zachować wszystkie zera, oznaczenia wariantu i numery potrzebne do potwierdzenia zgodności.
FAQ – kompresory do lodówek Beko
Czy brak chłodzenia oznacza uszkodzony kompresor?
Nie. Jeśli agregat nie pracuje, przyczyną może być czujnik temperatury, termostat, przewód, moduł, inwerter, starter PTC, termik lub kondensator. Gdy sprężarka pracuje, trzeba dodatkowo wykluczyć problemy z wentylacją, odszranianiem, wentylatorem i szczelnością układu.
Dlaczego kompresor buczy i po chwili słychać kliknięcie?
Kliknięcie może pochodzić od zabezpieczenia przeciążeniowego, które odłącza silnik po nieudanym rozruchu. Powodem bywa uszkodzony PTC lub kondensator, niewłaściwe napięcie, brak wyrównania ciśnień albo mechaniczne zablokowanie agregatu. Powtarzanie prób co kilka sekund nie jest właściwym testem.
Jaka powinna być rezystancja sprężarki Beko?
Nie istnieje jedna wartość dla wszystkich modeli. Rezystancja zależy od typu kompresora i temperatury uzwojeń. Można sprawdzić ciągłość i zależność między trzema pomiarami, lecz dokładne wyniki należy porównać z dokumentacją oznaczenia znajdującego się na sprężarce.
Czy sprawne uzwojenia potwierdzają sprawność agregatu?
Nie. Omomierz nie wykryje wszystkich zwarć międzyzwojowych, zatarcia mechanicznego, uszkodzonych zaworów ani niewystarczającej wydajności tłoczenia. Potrzebne mogą być pomiary izolacji, prądu, ciśnień oraz temperatur podczas pracy.
Czy kompresor do lodówki można wymienić samodzielnie?
Kontrolę złączy i pomiary po odłączeniu zasilania może wykonać przygotowana osoba. Sama wymiana wymaga jednak otwarcia hermetycznego układu, odzysku czynnika, wykonania szczelnych połączeń, próżni i napełnienia dokładną masą czynnika. Przy R600a dochodzi zagrożenie pożarem.
Jakie dane są potrzebne do doboru sprężarki Beko?
Potrzebne są model i pełny Product No. lodówki, a także oznaczenie starego kompresora. Należy potwierdzić czynnik, wydajność, sposób rozruchu lub sterowania inwerterowego, mocowania i osprzęt elektryczny. Samo zdjęcie podobnej części nie potwierdza zgodności.
