Łączniki krzywkowe kuchni Bosch/Siemens
Łączniki krzywkowe Bosch i Siemens odpowiadają za wybór funkcji piekarnika lub przełączanie obwodów grzejnych – zależnie od konstrukcji urządzenia. Ich awarię mogą sugerować zanikające programy, brak jednej funkcji albo ślady przegrzania za pokrętłem. Właściwą część dobieraj według pełnego E-Nr z końcówką /xx, a nie tylko wyglądu i układu złączy.
Jaką funkcję pełni łącznik krzywkowy?

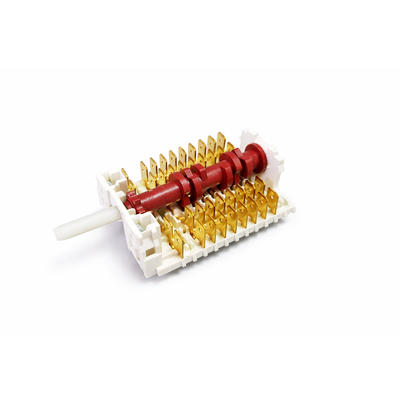

Łącznik krzywkowy jest mechanicznym przełącznikiem wielopozycyjnym. Obrót wałka powoduje, że krzywki zwierają i rozwierają określone pary styków. W piekarniku może to służyć do wyboru grzania góra–dół, termoobiegu, grilla, oświetlenia lub innych funkcji. W kuchniach z płytą elektryczną spotyka się również przełączniki sterujące obwodami pól grzejnych.
Nie każdy element znajdujący się za pokrętłem jest jednak łącznikiem krzywkowym. Zależnie od modelu Bosch lub Siemens może to być także termostat, regulator energii, enkoder współpracujący z elektroniką albo zwykły wyłącznik. Rodzaj części należy potwierdzić w dokumentacji części dla pełnego E-Nr urządzenia.
Objawy uszkodzenia przełącznika
Podejrzenie łącznika jest uzasadnione zwłaszcza wtedy, gdy objaw zmienia się wraz z położeniem lub lekkim poruszeniem pokrętła:
- jedna funkcja piekarnika nie działa, chociaż pozostałe uruchamiają się prawidłowo;
- program włącza się tylko przy bardzo precyzyjnym ustawieniu pokrętła albo zanika podczas pracy;
- kilka funkcji korzystających ze wspólnego styku zasilającego przestaje działać jednocześnie;
- pokrętło obraca się bez wyczuwalnych pozycji, blokuje się lub ma nietypowy luz;
- za panelem widać nadtopioną obudowę, ciemne styki, przebarwione konektory albo zwęglony materiał;
- po wybraniu programu działa oświetlenie lub wentylator, ale nie załącza się właściwa grzałka.
Ostatni objaw nie rozstrzyga samodzielnie o awarii przełącznika. Ten sam skutek może powodować uszkodzona grzałka, przerwany przewód, luźny konektor, termostat, ogranicznik temperatury, programator, przekaźnik modułu albo czujnik blokujący grzanie w danej konstrukcji.
Jak odróżnić awarię łącznika od innych usterek?
| Objaw | Co poza łącznikiem może być przyczyną? | Co warto sprawdzić |
| Nie działa tylko jeden rodzaj grzania | Odpowiednia grzałka, jej przewody lub konektory | Ciągłość grzałki i instalacji oraz to, czy inne funkcje korzystające z tej samej grzałki działają |
| Wszystkie funkcje grzania są nieaktywne | Brak zasilania, zegar wymagający ustawienia, zabezpieczenie termiczne, termostat lub elektronika | Zasilanie urządzenia, nastawę zegara, wspólne elementy obwodu i ślady przegrzania |
| Funkcja zanika po dotknięciu pokrętła | Zużyty łącznik, uszkodzony wałek, luźne mocowanie albo konektor | Stabilność pozycji przełącznika, mocowanie i ciągłość styków podczas kolejnych nastaw |
| Piekarnik osiąga niewłaściwą temperaturę | Termostat, czujnik temperatury, grzałka lub sterowanie elektroniczne | Rzeczywistą temperaturę, pracę poszczególnych grzałek i element regulujący temperaturę |
| Pokrętło obraca się, ale funkcje nie odpowiadają oznaczeniom | Źle założone pokrętło, niewłaściwe podłączenie lub niepasujący program krzywek | Położenie zerowe, zgodność przewodów ze schematem i numer zastosowanego przełącznika |
Jeżeli przykładowo grzałka termoobiegu nie pracuje w żadnym programie, najpierw należy sprawdzić samą grzałkę i jej przewody. Jeśli działa ona w jednym ustawieniu, ale nie w innym, bardziej prawdopodobna staje się usterka przełączania, choć nadal trzeba uwzględnić układ sterowania właściwy dla danego modelu.
Zobacz również grzałki kuchni Bosch/Siemens oraz termostaty do kuchni Bosch/Siemens, jeśli objawy nie zależą bezpośrednio od pozycji przełącznika.
Oględziny łącznika i instalacji
Przed demontażem urządzenie trzeba odłączyć od wszystkich torów zasilania i potwierdzić brak napięcia właściwym przyrządem. Kuchenka lub piekarnik mogą być podłączone na stałe, a wyłączenie samego pokrętła nie odłącza instalacji wewnętrznej.
Łącznik funkcji znajduje się zazwyczaj bezpośrednio za odpowiednim pokrętłem panelu. Dostęp może wymagać zdjęcia pokrętła i osłony panelu, górnej pokrywy albo częściowego wysunięcia piekarnika z zabudowy. Kolejność zależy od konstrukcji. Nie należy ciągnąć panelu, dopóki nie zostaną zlokalizowane wszystkie mocowania i krótkie wiązki przewodów.
Podczas oględzin zwróć uwagę na:
- pęknięcia i deformację korpusu przełącznika;
- nadtopione gniazda styków lub przesunięte blaszki kontaktowe;
- czarny nalot i ślady łuku elektrycznego;
- luźne, przebarwione lub przegrzane konektory płaskie;
- przewody ze stwardniałą albo stopioną izolacją;
- uszkodzenie wałka, zapadek ustalających pozycje i mocowania do panelu.
Nadpalony konektor może mieć zwiększoną rezystancję i ponownie przegrzać nowy łącznik. Sama wymiana przełącznika nie wystarczy wtedy bez prawidłowej naprawy uszkodzonego zakończenia przewodu. Nie należy zaciskać luźnej wsuwki przypadkowymi szczypcami ani ponownie wykorzystywać złącza, które utraciło sprężystość.
Jak sprawdzić styki miernikiem?
Pomiar wykonuje się przy całkowicie odłączonym zasilaniu. Przed zdjęciem przewodów zrób wyraźne zdjęcia i oznacz każde połączenie. Aby prąd pomiarowy nie płynął przez grzałki, lampy lub pozostałą instalację, od testowanego styku trzeba odłączyć przynajmniej jeden przewód.
- Ustaw miernik na pomiar ciągłości albo niskiej rezystancji i sprawdź rezystancję samych przewodów pomiarowych.
- Ustal na schemacie urządzenia lub oznaczeniach przełącznika, które zaciski powinny łączyć się w poszczególnych pozycjach.
- Przykładaj sondy do odpowiednich par zacisków, kolejno ustawiając każdą stabilną pozycję pokrętła.
- Zamknięty styk powinien wykazywać stabilną, małą rezystancję z uwzględnieniem rezystancji przewodów miernika. Styk otwarty powinien wskazywać przerwę, zwykle OL.
- Wynik pojawiający się tylko po dociskaniu wałka, skacząca rezystancja albo brak przejścia w wymaganej pozycji wskazują na problem mechanizmu lub styków.
Nie istnieje jedna uniwersalna tabela połączeń dla wszystkich łączników Bosch i Siemens. Identycznie rozmieszczone zaciski mogą być przełączane w innej kolejności. Bez schematu można wykryć niestabilny lub stale rozwarty styk, ale nie zawsze da się potwierdzić, czy cała sekwencja przełączania jest właściwa.
Test omomierzem również nie odtwarza pracy pod obciążeniem. Styk może wykazywać ciągłość przy małym prądzie miernika, a nadmiernie nagrzewać się podczas zasilania grzałki. Przebarwienia, odkształcenie tworzywa i przegrzane złącza pozostają więc istotnym wynikiem diagnostycznym nawet wtedy, gdy miernik sygnalizuje przejście.
Pomiary pod napięciem w obwodach 230/400 V są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, sprawnego miernika o właściwej kategorii pomiarowej i procedury dla konkretnego urządzenia.
Wymiana łącznika krzywkowego
Po uzyskaniu dostępu porównaj nową część ze starą przed odłączeniem całej wiązki. Najbezpieczniej przenosić przewody pojedynczo, kontrolując zdjęcie i oznaczenia zacisków. Jeśli instalacja była już wcześniej przerabiana, należy odtworzyć ją według schematu, a nie według zastanego układu.
W typowej wymianie trzeba:
- odłączyć urządzenie, potwierdzić brak napięcia i poczekać na ostygnięcie elementów;
- zdjąć elementy obudowy zapewniające dostęp do panelu;
- sfotografować oraz oznaczyć przewody;
- odłączać konektory za metalową część, bez ciągnięcia za przewód;
- zwolnić mocowanie łącznika i wyjąć go wraz z wałkiem z panelu;
- zamontować właściwy wariant bez naprężania korpusu;
- podłączyć przewody do odpowiadających im oznaczeń zacisków;
- sprawdzić, czy pozycja 0 przełącznika pokrywa się z oznaczeniem na panelu i pokrętle;
- obejrzeć wiązkę pod kątem kontaktu z ostrymi krawędziami i gorącymi powierzchniami;
- zamknąć wszystkie osłony przed ponownym zasileniem urządzenia.
Nie wolno mostkować podejrzanych styków w celu stałego uruchomienia grzałki. Takie połączenie może ominąć prawidłową sekwencję sterowania, uruchomić kilka obwodów jednocześnie lub uniemożliwić wyłączenie grzania.
Po naprawie sprawdź po kolei dostępne funkcje. Obserwuj, czy włącza się właściwa grzałka, wentylator i oświetlenie oraz czy pokrętło zatrzymuje się pewnie w każdej pozycji. Zapach nagrzewanej izolacji, trzaski, dym lub szybkie nagrzewanie panelu są sygnałem do natychmiastowego odłączenia zasilania.
Jak dobrać właściwy łącznik Bosch lub Siemens?
Podobny wygląd, taka sama liczba pozycji czy pasująca wtyczka nie potwierdzają zgodności. Przełączniki mogą różnić się wewnętrznym programem krzywek, obciążalnością styków, długością i kształtem wałka, rozstawem mocowań oraz przypisaniem zacisków.
Do wyszukania części odczytaj z tabliczki znamionowej pełny E-Nr wraz z końcówką /xx, na przykład HBA.../01. Cyfry po ukośniku określają wariant wykonania i mogą zmieniać zastosowane podzespoły. Tabliczka w piekarnikach bywa widoczna po otwarciu drzwi, na krawędzi komory lub ramie urządzenia; jej położenie zależy od modelu.
Przy porównywaniu części sprawdź:
- zgodność katalogową z pełnym E-Nr;
- numer części BSH, jeżeli jest czytelny na starym elemencie;
- liczbę i kolejność pozycji przełączania;
- program połączeń pomiędzy zaciskami;
- parametry prądowe i napięciowe;
- typ, długość oraz położenie wałka;
- mocowanie do panelu i współpracę z pokrętłem;
- liczbę, oznaczenia i rozmieszczenie konektorów.
Sam numer nadrukowany przez producenta mechanizmu nie zawsze jest kompletnym numerem części Bosch/Siemens. Ten sam korpus może występować z różnymi krzywkami. Przed zakupem przygotuj zdjęcie całej tabliczki znamionowej oraz starego łącznika z widocznymi oznaczeniami i zaciskami.
Jeśli uszkodzeniu uległo również pokrętło albo panel nie wskazuje prawidłowo pozycji, sprawdź pokrętła do kuchni Bosch/Siemens. W modelach z elektronicznym wyborem programu właściwa grupa części może znajdować się w kategorii zegary i elektronika kuchenek Bosch/Siemens.
FAQ – łączniki krzywkowe Bosch i Siemens
Czy brak grzania oznacza uszkodzony łącznik krzywkowy?
Nie. Brak grzania może wynikać także z uszkodzenia grzałki, termostatu, zabezpieczenia termicznego, przewodów, programatora lub modułu. Łącznik jest bardziej podejrzany, gdy objaw zależy od pozycji pokrętła albo nie działa tylko konkretna kombinacja elementów.
Czy sprawny łącznik powinien mieć zerową rezystancję?
Zamknięty styk powinien mieć małą i stabilną rezystancję, lecz odczyt obejmuje także przewody miernika oraz jakość połączenia sond. Nie należy stosować jednej wartości granicznej dla wszystkich konstrukcji. Wyraźnie podwyższony lub niestabilny wynik wymaga oceny stanu zacisków i porównania z innymi stykami tego samego przełącznika.
Czy można wyczyścić przypalone styki zamiast wymieniać część?
Rozbieranie fabrycznie zamkniętego łącznika może zmienić położenie blaszek, sprężyn i krzywek. Przy nadtopionej obudowie, zwęglonych gniazdach lub utracie docisku bezpiecznym rozwiązaniem jest wymiana właściwego zespołu. Doraźne oczyszczenie nie usuwa deformacji ani przyczyny wzrostu temperatury.
Dlaczego nowy przełącznik również może się przegrzać?
Przyczyną może być luźny albo utleniony konektor, uszkodzony przewód, niewłaściwa część lub błędne podłączenie. Przed montażem trzeba ocenić całą wiązkę. Przebarwione, odkształcone złącze należy prawidłowo naprawić, zamiast podłączać je do nowego styku.
Czy wystarczy dobrać łącznik według modelu piekarnika?
Nie zawsze. Bosch i Siemens stosują warianty urządzeń rozróżniane cyframi po ukośniku. Do potwierdzenia zgodności potrzebny jest pełny E-Nr w formacie zakończonym /xx, a następnie porównanie części w katalogu producenta.
