Elementy drzwi zmywarek
Elementy drzwi zmywarek Bosch i Siemens obejmują m.in. linki, sprężyny, zawiasy, zamki, uchwyty, uszczelki oraz mocowania frontu. Pomagają usunąć takie problemy jak opadanie drzwi, brak zatrzaśnięcia lub wyciek przy krawędzi komory. Przed zakupem ustal uszkodzony element i odczytaj pełny E-Nr z końcówką /xx.
Co może ulec uszkodzeniu w drzwiach zmywarki?
Mechanizm drzwi zmywarki Bosch lub Siemens nie składa się wyłącznie z zawiasów. W zależności od konstrukcji znajdziemy w nim sprężyny, linki albo cięgna, prowadnice linek, mocowania, zamek z czujnikiem zamknięcia, uchwyt, poszycie drzwi i uszczelnienie dolne lub obwodowe. W modelach do zabudowy dochodzą elementy mocujące front meblowy oraz, w niektórych seriach, mechanizm drzwi przesuwnych.
Poszczególne rozwiązania nie są wzajemnie zamienne. Zmywarki o szerokości 45 i 60 cm mogą mieć inne zawiasy i zestawy sprężyn, a ciężar frontu meblowego wpływa na wymagane napięcie mechanizmu. Dlatego wygląd części lub zgodny kolor sprężyny nie wystarczają do potwierdzenia dopasowania.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Drzwi gwałtownie opadają | Zerwana linka, pęknięta sprężyna, uszkodzona prowadnica albo wypięte mocowanie | Przytrzymując drzwi, porównaj opór po obu stronach. Po zdjęciu osłon bocznych obejrzyj przebieg linek, zaczepy, sprężyny i punkty mocowania | Luźna linka, jej fragment pod urządzeniem lub brak napięcia po jednej stronie wskazuje na uszkodzenie mechanizmu równoważącego, ale nie wyklucza uszkodzenia zawiasu |
| Drzwi same się zamykają | Zbyt duże napięcie sprężyn, brak lub zbyt lekki front meblowy, niewłaściwy wariant zestawu | Ustal, czy problem pojawił się po montażu lub zmianie frontu. Sprawdź instrukcję instalacji właściwą dla E-Nr | Mechanizm dobrany do cięższego frontu może zamykać lekkie drzwi. Nie oznacza to automatycznie pęknięcia sprężyny |
| Jedna strona drzwi pracuje inaczej | Zerwana lub źle poprowadzona linka, różne sprężyny, uszkodzona prowadnica, odkształcony zawias | Porównaj lewą i prawą stronę oraz sposób przeprowadzenia linek. Sprawdź, czy obie prowadnice są osadzone w tych samych pozycjach | Asymetria po wymianie może oznaczać błąd montażu albo połączenie elementów o różnym napięciu |
| Zamek klika, ale drzwi odskakują | Przekoszenie urządzenia, odkształcona blacha drzwi, uszkodzony zawias, przeszkoda w komorze lub niedopasowany front | Usuń przedmioty wystające z koszy, obejrzyj linię drzwi względem korpusu i połączenia blachy z zawiasami | Jeżeli drzwi dochodzą do zamka dopiero po uniesieniu lub dociśnięciu jednej strony, wymiana samego zamka może nie rozwiązać problemu |
| Program nie startuje lub przerywa po poruszeniu drzwiami | Drzwi nie osiągają pozycji zamkniętej, uszkodzony zamek, zaczep lub czujnik zamknięcia, luźne połączenie przewodów | Najpierw sprawdź geometrię drzwi i pewne zatrzaśnięcie. Następnie obejrzyj zamek, zaczep i złącze po odłączeniu zasilania | Reakcja na dociskanie drzwi wskazuje na problem w obszarze zamka lub geometrii, ale nie rozstrzyga, który element jest uszkodzony |
| Woda pojawia się przy dolnej krawędzi | Zabrudzona lub uszkodzona uszczelka, skrzywione drzwi, złe wypoziomowanie, pęknięte ramię natryskowe albo nadmierna ilość piany | Ustal dokładne miejsce i moment wycieku. Obejrzyj uszczelnienie, krawędzie drzwi oraz ramiona natryskowe i sprawdź zastosowany detergent | Wyciek z przodu nie jest dowodem uszkodzenia uszczelki. Strumień z pękniętego ramienia może uderzać bezpośrednio w drzwi |
Drzwi opadają – linka, sprężyna czy zawias?
Jeżeli po otwarciu drzwi natychmiast spadają do poziomu, należy je przytrzymywać do czasu naprawy. Typowym tropem jest utrata napięcia po jednej stronie mechanizmu. Zerwana linka może pozostawić widoczny fragment przy zawiasie albo pod zmywarką, natomiast pęknięta sprężyna lub mocowanie bywają widoczne dopiero po zdjęciu osłony bocznej.
Zawias należy podejrzewać szczególnie wtedy, gdy drzwi są przekoszone, ocierają, mają nadmierny luz albo wcześniej zostały przeciążone przez nadepnięcie, siadanie lub oparcie się na otwartym skrzydle. Takie zdarzenie może odkształcić nie tylko zawias, lecz również wewnętrzną blachę drzwi lub fragment korpusu. Nowa linka nie skoryguje zdeformowanej konstrukcji.
W części zestawów naprawczych producent przewiduje wymianę elementów po obu stronach, aby zachować jednakowe napięcie. Należy kierować się zawartością i instrukcją zestawu dobranego do konkretnego E-Nr, a nie przyjmować, że każdą linkę lub sprężynę wymienia się pojedynczo.

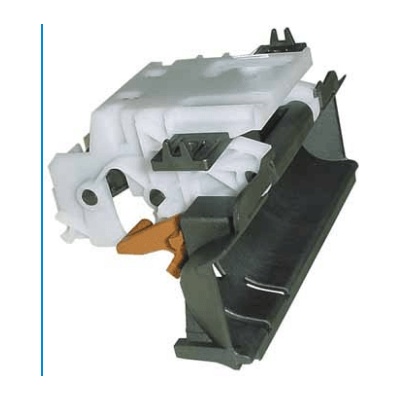

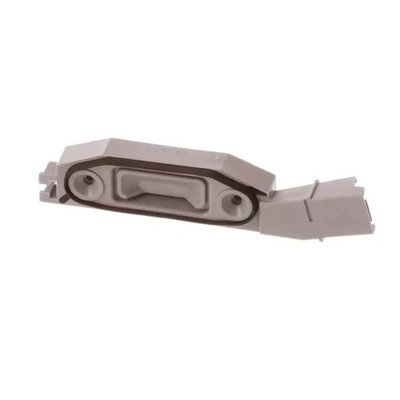

Zmywarka nie rozpoznaje zamknięcia drzwi
Zmywarka nie rozpocznie normalnej pracy, jeśli układ sterowania nie otrzyma sygnału zamknięcia. Przyczyna może jednak leżeć przed samym czujnikiem. Najpierw sprawdź, czy kosz, naczynie lub źle ustawiona uszczelka nie blokują drzwi oraz czy urządzenie nie jest przekoszone w zabudowie. Następnie oceń, czy zaczep trafia centralnie w zamek.
Jeżeli po lekkim dociśnięciu drzwi program rusza lub wznawia pracę, trzeba skontrolować:
- mocowanie i stan zaczepu;
- pęknięcia obudowy zamka;
- położenie drzwi względem korpusu;
- dolne połączenia blachy drzwi z zawiasami;
- wiązkę i złącze zamka, zwłaszcza w miejscach zginania.
Sam test elektryczny przełącznika nie ocenia geometrii mechanizmu. Technik może po odłączeniu części i identyfikacji właściwych styków według schematu danego modelu sprawdzić, czy stan obwodu zmienia się podczas uruchamiania zamka. Brak zmiany wskazuje na usterkę przełącznika lub mechanizmu. Prawidłowy wynik na stole nie wyklucza jednak sytuacji, w której zamontowany zamek nie jest dostatecznie naciskany przez zaczep.
Nie wolno uruchamiać zmywarki przez trwałe mostkowanie czujnika drzwi. Omija to zabezpieczenie umożliwiające zatrzymanie pracy po otwarciu urządzenia.
Wyciek przy drzwiach nie zawsze oznacza uszkodzoną uszczelkę
Najpierw ustal, czy woda wypływa spod środka drzwi, przy narożniku czy spływa z innego miejsca. Mokra okolica zawiasu nie wskazuje jeszcze źródła – woda może przemieścić się po elementach obudowy.

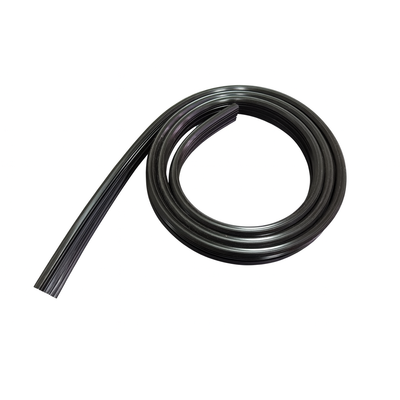

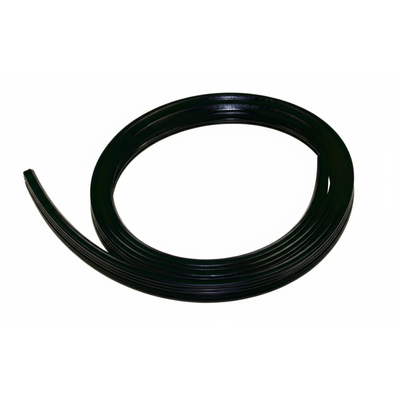

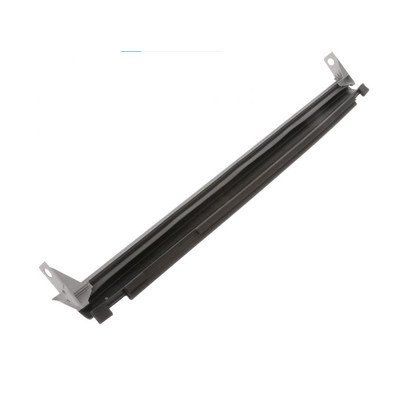

Obwodową uszczelkę należy oczyścić i obejrzeć bez jej rozciągania. Szukaj przecięć, trwałych zagnieceń, ubytków oraz osadu uniemożliwiającego równy docisk. Sprawdź również, czy uszczelka nie wysunęła się z rowka. Dolne uszczelnienie może mieć zupełnie inną konstrukcję i w niektórych modelach jest wymieniane razem z dodatkowym elementem drzwi – nie należy wyrywać go przed sprawdzeniem dokumentacji części.
Jeżeli uszczelnienie wygląda prawidłowo, zweryfikuj także:
- pęknięcia i rozwarstwienia elementów natrysznicy, które mogą kierować silny strumień na drzwi;
- nadmierną pianę po użyciu płynu do ręcznego mycia naczyń albo niewłaściwego detergentu;
- wypoziomowanie zmywarki i ustawienie jej w zabudowie;
- deformację zawiasów lub poszycia drzwi;
- poprawne osadzenie filtrów zmywarki.
Próbę po naprawie wykonuje się z założonymi osłonami wymaganymi do normalnej pracy. Najpierw obserwuj krótki cykl bez pozostawiania urządzenia bez nadzoru, a następnie sprawdź okolice drzwi, przyłączy i podstawy.
Jak uzyskać dostęp do elementów drzwi?
Droga demontażu zależy od rodzaju zmywarki oraz konkretnej serii:
- Linki, sprężyny i prowadnice są zazwyczaj dostępne od boków urządzenia. W modelu do zabudowy może być konieczne odkręcenie mocowań, zabezpieczenie przewodów i węży oraz częściowe lub całkowite wysunięcie zmywarki.
- Zamek, uchwyt i elementy panelu znajdują się zwykle w górnej części drzwi. Dostęp często wymaga podparcia frontu i odkręcenia odpowiednich wkrętów od strony wewnętrznego poszycia.
- Zawiasy i dolne uszczelnienie mogą wymagać zdjęcia frontu, paneli bocznych lub dodatkowych elementów drzwi. W niektórych konstrukcjach dolna uszczelka nie jest samodzielnym profilem wciskanym w rowek.
- Mocowania frontu meblowego powinny być demontowane zgodnie z instrukcją instalacyjną danego E-Nr. Nieprawidłowe wkręty mogą wejść zbyt głęboko i uszkodzić elementy prowadzące linki.
Przed wysunięciem zmywarki odłącz zasilanie w sposób uniemożliwiający przypadkowe włączenie, zamknij dopływ wody i oceń, czy długość węży pozwala na bezpieczny ruch urządzenia. Drzwi oraz front meblowy trzeba podeprzeć. Sprężyny i linki pozostają napięte, dlatego nie należy rozpinać mechanizmu przy swobodnie otwartych drzwiach.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Szczególną ostrożność należy zachować przy napiętych sprężynach, ostrych krawędziach, instalacji wodnej i połączeniach elektrycznych.

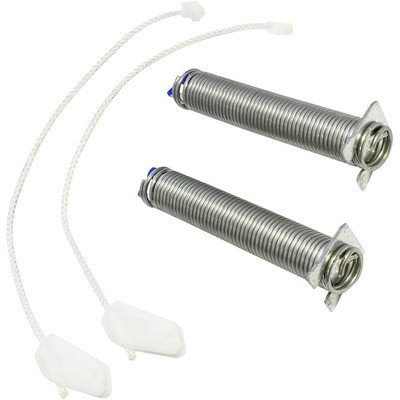

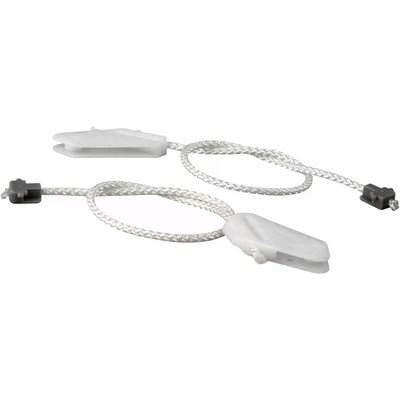

Wymiana linek i sprężyn krok po kroku
Poniższa kolejność opisuje ogólną zasadę naprawy; punkty mocowania i sposób prowadzenia linki trzeba potwierdzić dla danego modelu:
- Zamknij i zabezpiecz drzwi, odłącz zasilanie oraz dopływ wody.
- Jeśli to konieczne, odkręć zmywarkę od zabudowy i wysuń ją bez napinania węży.
- Zdejmij właściwą osłonę boczną i sfotografuj przebieg sprawnego mechanizmu przed demontażem.
- Sprawdź linkę, prowadnicę, sprężynę, zawias oraz punkty osadzenia. Wymiana samej linki nie pomoże, jeśli prowadnica ma ostre uszkodzenie albo wyrwane mocowanie.
- Zwolnij napięcie zgodnie z konstrukcją zestawu i zamontuj nowe elementy dokładnie w przewidzianej trasie.
- Jeżeli zestaw obejmuje obie strony, wymień komplet i zastosuj sprężyny o jednakowej charakterystyce.
- Przed założeniem osłon kilkukrotnie otwórz drzwi, cały czas je podtrzymując. Sprawdź płynność, symetrię i osadzenie linek w prowadnicach.
- Po złożeniu skontroluj zatrzaśnięcie zamka, ustawienie frontu i szczelność podczas cyklu próbnego.
Nie zakładaj mocniejszej sprężyny tylko po to, aby drzwi lepiej się domykały. Nadmierne napięcie może powodować samoczynne zamykanie i przeciążać linki, prowadnice oraz mocowania.
Jak dobrać element drzwi Bosch lub Siemens?
Punktem wyjścia jest pełny E-Nr z końcówką /xx, odczytany z tabliczki na wewnętrznej lub górnej krawędzi drzwi albo na obramowaniu komory. Skrócony model bez indeksu wykonania może prowadzić do wyboru części z innej wersji technicznej.
Przy porównywaniu części zwróć uwagę na:
- lewą lub prawą stronę montażu zawiasu;
- szerokość zmywarki i rodzaj zabudowy;
- sposób prowadzenia i zakończenia linki;
- charakterystykę sprężyny oraz ciężar frontu meblowego;
- typ zawiasu: standardowy lub przesuwny;
- kształt zaczepu, zamka i złącza elektrycznego;
- sposób montażu uszczelki oraz jej położenie: dolne albo obwodowe;
- zakres numerów seryjnych lub FD, jeśli katalog rozróżnia zmianę konstrukcyjną.
Numer wybity na starej części jest przydatny, lecz może prowadzić do numeru zastępczego lub kompletnego zestawu naprawczego. Dobór warto więc potwierdzić w katalogu dla E-Nr, a nie wyłącznie przez wyszukanie starego oznaczenia. Pozostałe grupy podzespołów są dostępne w kategorii części do zmywarek Bosch i Siemens.
Jak ograniczyć zużycie mechanizmu drzwi?
- Nie siadaj, nie stawaj i nie opieraj ciężaru na otwartych drzwiach.
- Nie dopuszczaj do swobodnego opadania drzwi po utracie napięcia jednej strony.
- Usuwaj zabrudzenia z uszczelki wilgotną, miękką ściereczką.
- Nie montuj frontu meblowego o przypadkowej masie i wymiarach.
- Po wymianie sprawdź, czy linki nie ocierają o blachę, wkręty ani uszkodzone prowadnice.
- Gdy drzwi zaczynają pracować niesymetrycznie, obejrzyj mechanizm przed zerwaniem drugiej strony.
FAQ – elementy drzwi zmywarek Bosch i Siemens
Czy przy opadających drzwiach trzeba wymienić zawiasy?
Nie zawsze. Najpierw sprawdza się linki, sprężyny, prowadnice i ich mocowania. Zawias wymaga szczególnej uwagi, jeśli drzwi są przekoszone, mają luz, ocierają albo zostały wcześniej przeciążone.

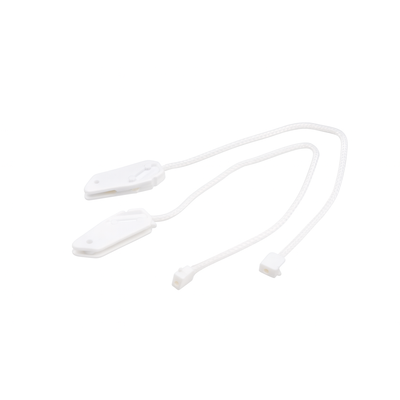

Czy można wymienić tylko jedną zerwaną linkę?
Zależy to od zestawu przewidzianego dla danego E-Nr. Jeżeli producent dostarcza komplet obu stron i wymaga ich jednoczesnej wymiany, należy zastosować cały zestaw. Pozostawienie zużytej strony może powodować nierówną pracę drzwi.
Dlaczego drzwi po wymianie sprężyn same się zamykają?
Sprężyny mogą mieć zbyt duże napięcie, zostać nieprawidłowo zamontowane albo być przeznaczone do cięższego frontu. W zmywarce do zabudowy sprawdź również, czy front meblowy jest zamontowany i zgodny z wymaganiami instrukcji.

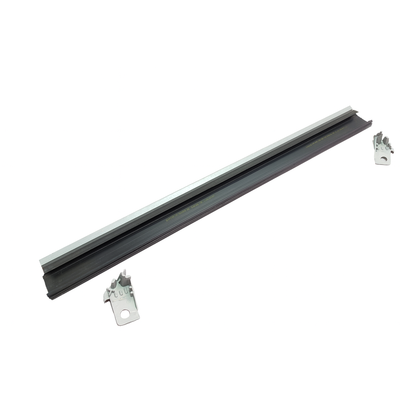

Czy wyciek spod drzwi oznacza konieczność wymiany dolnej uszczelki?
Nie. Podobny objaw może powodować pęknięte ramię natryskowe, nadmierna piana, przekoszenie urządzenia, deformacja drzwi lub zabrudzenie uszczelnienia. Przed zakupem trzeba ustalić miejsce i warunki powstawania wycieku.
Gdzie znaleźć E-Nr zmywarki Bosch lub Siemens?
Oznaczenie znajduje się zwykle na tabliczce znamionowej przy wewnętrznej, bocznej lub górnej krawędzi drzwi albo na obramowaniu komory. Do doboru części potrzebny jest pełny zapis wraz z końcówką /xx.
Czy można sprawdzić zamek drzwi miernikiem?
Można zbadać zmianę stanu odpowiednich styków po odłączeniu zamka, ale wymaga to prawidłowego pinoutu dla konkretnego modelu. Taki test nie wykryje przekoszenia drzwi ani sytuacji, w której zaczep nie uruchamia zamka po zamontowaniu.
