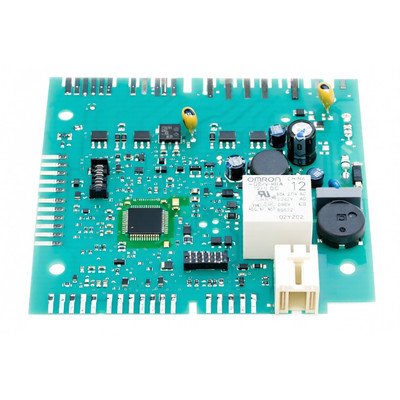

Moduły, programatory i wyświetlacze do zmywarek Candy
Moduły, programatory i wyświetlacze do zmywarek Candy odpowiadają za obsługę panelu oraz sterowanie kolejnymi etapami cyklu. Brak reakcji, błędne wskazania lub zatrzymanie programu nie zawsze oznaczają awarię elektroniki — podobne objawy powodują też zamek drzwi, przewody, czujniki i podzespoły wykonawcze. Przed zakupem sprawdź pełne oznaczenia z tabliczki oraz numer części.
Kiedy podejrzewać moduł lub panel sterowania zmywarki Candy?
Elektronika zmywarki nie jest jednym elementem o identycznej budowie w każdym urządzeniu. Zależnie od modelu może obejmować główny moduł mocy, panel obsługi z przyciskami, oddzielną płytkę wyświetlacza, moduł komunikacyjny lub sterownik zmiękczacza wody. Usterka jednej płytki może dawać inne objawy niż awaria drugiej.
Podejrzenie elektroniki jest uzasadnione między innymi wtedy, gdy:
- panel pozostaje ciemny mimo prawidłowego zasilania doprowadzonego do urządzenia;
- wyświetlacz pokazuje przypadkowe znaki, gaśnie po poruszeniu drzwiami albo samoczynnie się resetuje;
- przyciski nie reagują, chociaż blokada ustawień i tryb sterowania zdalnego są wyłączone;
- program zatrzymuje się zawsze na tym samym etapie, mimo że wymagany czujnik i podzespół wykonawczy zostały sprawdzone;
- przekaźnik, triak, ścieżka lub złącze na płytce są nadpalone;
- moduł otrzymuje prawidłowe zasilanie, lecz nie uruchamia interfejsu lub nie komunikuje się z panelem.
Sam objaw nie potwierdza jednak uszkodzenia modułu. Sterownik może wstrzymywać pracę celowo, ponieważ nie otrzymuje sygnału zamknięcia drzwi, wykrywa wodę w podstawie, nie widzi prawidłowego poziomu wody albo rozpoznaje problem z pompą, grzałką lub czujnikiem.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co sprawdzić przed modułem | Co może wskazywać na elektronikę |
| Zmywarka jest całkowicie martwa | Gniazdo, zabezpieczenie obwodu, przewód zasilający, filtr sieciowy, włącznik, zamek drzwi i wiązkę | Prawidłowe zasilanie na wejściu modułu przy braku napięć pomocniczych i braku reakcji panelu |
| Panel świeci, ale przyciski nie działają | Blokadę przycisków, tryb zdalny, mechaniczne klawisze, wilgoć, taśmę lub wiązkę panelu | Uszkodzone pola dotykowe, płytka interfejsu albo brak komunikacji między panelem a modułem głównym |
| Program zatrzymuje się podczas pobierania wody | Zawór, sitko dopływu, wąż, płaszcz wodny, przepływomierz i czujnik poziomu | Brak sterowania sprawnym zaworem albo błędne przetwarzanie prawidłowego sygnału czujnika |
| Program zatrzymuje się podczas mycia lub grzania | Filtry, pompę myjącą, grzałkę, czujnik temperatury, zabezpieczenia termiczne i przewody | Uszkodzony przekaźnik lub tor sterowania, lecz dopiero po potwierdzeniu sprawności obciążenia i sygnałów wejściowych |
| Zmywarka stale wypompowuje wodę | Wodę w podstawie, wyciek, pływak zabezpieczenia oraz położenie węża odpływowego | Moduł jest dalszym podejrzeniem, jeśli układ przeciwzalaniowy i jego przewody działają prawidłowo |
| Wyświetlacz zanika przy otwieraniu drzwi | Przewody przechodzące przez okolice zawiasów i złącza panelu | Uszkodzenie płytki jest możliwe, ale najpierw należy wykluczyć przerwę w wielokrotnie zginanej wiązce |
Jeżeli problem dotyczy konkretnego etapu cyklu, diagnostykę warto prowadzić zgodnie z jego funkcją. Brak pobierania wody kieruje uwagę przede wszystkim na zawory i rozdzielacze wody, brak ogrzewania na grzałkę lub pompę z grzałką, a woda pozostająca na dnie na pompę spustową i drożność odpływu. Moduł należy podejrzewać dopiero wtedy, gdy sterowany obwód oraz jego połączenia są sprawne.
Jak sprawdzić elektronikę bez wymiany części na próbę?
Oględziny modułu i połączeń
Przed demontażem odłącz zmywarkę od sieci, zakręć dopływ wody i upewnij się, że urządzenie nie może zostać przypadkowo uruchomione. Po odsłonięciu elektroniki sprawdź:
- nadpalone złącza i przebarwienia laminatu;
- pęknięte ścieżki oraz luty wokół przekaźników i elementów mocy;
- ślady wilgoci, korozji lub osadu po wycieku;
- poluzowane wtyki, wysunięte styki i przewody uszkodzone przy zawiasie;
- spuchnięte lub rozszczelnione elementy, o ile występują na danej płytce.
Widoczne przepalenie jest ważną wskazówką, ale trzeba ustalić jego przyczynę. Uszkodzony triak lub ścieżka mogą być skutkiem zwarcia w pompie, zaworze, dozowniku, siłowniku albo przewodach. Zamontowanie nowego modułu bez sprawdzenia sterowanego obwodu może doprowadzić do ponownego uszkodzenia elektroniki.
Brak widocznych śladów również nie potwierdza sprawności. Awaria zasilacza impulsowego, procesora, pamięci, komunikacji lub styku przekaźnika może nie pozostawić zmian dostrzegalnych bez pomiarów.
Kontrola wiązek miernikiem
W urządzeniu odłączonym od zasilania można sprawdzić ciągłość poszczególnych żył między modułem a panelem, zamkiem, czujnikiem lub sterowanym podzespołem. Przed pomiarem odłącz badany przewód na obu końcach, aby nie mierzyć przez inne elementy układu.
Ciągłość należy kontrolować również podczas ostrożnego poruszania wiązką w miejscu jej zginania. Stabilny wynik wskazuje na zachowane połączenie. Przerwa albo wynik zmieniający się podczas poruszania przewodem oznacza uszkodzoną żyłę, styk lub złącze. Taki test nie wykrywa jednak każdej usterki — skorodowany styk może przewodzić przy małym prądzie miernika, a tracić połączenie pod obciążeniem.
Pomiar podzespołów sterowanych przez moduł
Cewki zaworów, grzałki, czujniki i silniki bada się zgodnie z dokumentacją konkretnego modelu. Pomiar rezystancji może ujawnić przerwę lub zwarcie, ale nie potwierdza pełnej sprawności mechanicznej ani zachowania części w temperaturze roboczej. Pompa może mieć ciągłość uzwojenia, a mimo to być zablokowana lub nie wytwarzać właściwego ciśnienia.
Nie ma jednej prawidłowej rezystancji dla wszystkich modułów i współpracujących z nimi części Candy. Wynik trzeba porównać z parametrem właściwym dla oznaczenia badanego podzespołu. Przy podejrzeniu przebicia grzałki do obudowy potrzebny może być pomiar rezystancji izolacji odpowiednim miernikiem; zwykły multimetr nie zawsze ujawni upływ występujący przy napięciu roboczym.
Pomiary pod napięciem
Sprawdzenie napięcia na wejściu modułu, jego zasilacza oraz wyjść sterujących pozwala rozróżnić brak zasilania od awarii elektroniki. Sama obecność napięcia sieciowego na wejściu nie dowodzi jednak, że uszkodzony jest moduł. Sterownik może nie uruchamiać wyjścia, jeżeli nie otrzymał potwierdzenia zamknięcia drzwi, poziomu wody lub innego warunku bezpieczeństwa.
Pomiary pod napięciem i diagnostyka odsłoniętego modułu są przeznaczone dla wykwalifikowanego serwisanta. Wymagają schematu właściwego dla modelu, odpowiednich kwalifikacji, narzędzi i zabezpieczeń. Nie są przeznaczone dla osoby bez przygotowania.
Kody błędów a uszkodzenie programatora
Kod błędu nie jest automatycznym wskazaniem modułu do wymiany. W zmywarkach Candy sposób sygnalizacji i znaczenie kodów zależą od rodziny urządzenia. Modele z wyświetlaczem mogą pokazywać oznaczenie literowo-cyfrowe, a wersje bez wyświetlacza sygnalizować problem seriami mignięć.
Najpierw należy odczytać kod bezpośrednio z instrukcji właściwej dla pełnego oznaczenia zmywarki. Alarm związany z dopływem, odpływem, grzaniem lub poziomem wody wymaga sprawdzenia odpowiedniego obwodu. Moduł staje się głównym podejrzeniem dopiero wtedy, gdy czujnik, podzespół wykonawczy i przewody działają prawidłowo, lecz sterownik nie interpretuje sygnału albo nie załącza sprawnego obciążenia.
Gdzie znajduje się moduł i jak wygląda wymiana?
Panel obsługi i płytka wyświetlacza są zwykle umieszczone w górnej części drzwi. Dostęp w wielu konstrukcjach uzyskuje się po odkręceniu mocowań od wewnętrznej strony drzwi i ostrożnym rozdzieleniu elementów poszycia. Główny moduł może znajdować się przy panelu albo w innej części obudowy, dlatego przed demontażem trzeba ustalić jego położenie dla konkretnego modelu.
Podczas wymiany:
- Odłącz zasilanie i zakręć wodę.
- Zabezpiecz front drzwi, aby po zwolnieniu mocowań nie opadł i nie uszkodził przewodów.
- Przed odpięciem złączy wykonaj czytelne zdjęcia ich rozmieszczenia.
- Wyciągaj wtyki za obudowy, nie za przewody, oraz zwalniaj występujące blokady.
- Sprawdź złącza i podzespoły sterowane przez uszkodzony tor, szczególnie gdy na starej płytce widać przepalenie.
- Zamontuj moduł w oryginalnej osłonie i prowadnicach, nie pozostawiając przewodów w miejscu zgniatania przez panel.
- Po złożeniu sprawdź szczelność, reakcję przycisków i przebieg pełnego programu próbnego.
Nie należy uruchamiać zmywarki do zabudowy z odsłoniętym panelem ani prowizorycznie połączonymi przewodami. Konstrukcja drzwi, mocowania i położenie modułu różnią się między seriami, więc instrukcja jednego modelu nie powinna być traktowana jako uniwersalna.
Naprawa płytki czy wymiana całego modułu?
Naprawa na poziomie elementów może mieć sens, gdy uszkodzenie jest jednoznacznie zlokalizowane, procesor i pamięć pozostają sprawne, a technik potrafi ocenić także przyczynę awarii. Wymiana przekaźnika, elementu zasilacza lub naprawa ścieżki bez sprawdzenia obciążenia nie kończy diagnostyki.
Wymiana całego modułu jest uzasadniona przy rozległym zwęgleniu laminatu, uszkodzeniu niedostępnego układu, korozji wielu obwodów lub braku możliwości prawidłowego zaprogramowania naprawianej płytki. Trzeba przy tym rozróżnić moduły:
- zaprogramowane i gotowe do pracy w określonych wariantach;
- niezaprogramowane, wymagające konfiguracji lub wgrania danych;
- główne moduły mocy;
- panele obsługi i płytki wyświetlacza;
- sterowniki dodatkowych zespołów, na przykład układu zmiękczania wody.
Nie każdy moduł wymaga programowania, ale nie wolno też zakładać, że każdą płytkę można przełożyć bez konfiguracji.
Jak dobrać moduł, programator lub wyświetlacz do zmywarki Candy?
Wygląd płytki i identyczne złącza nie wystarczają do potwierdzenia zgodności. Dwie zmywarki o podobnej nazwie handlowej mogą różnić się wyposażeniem, panelem, oprogramowaniem, pompą, grzałką lub sposobem komunikacji między płytkami.
Przy doborze porównaj:
- pełny model i kod handlowy urządzenia;
- kod produktu oraz pełny 16-cyfrowy numer seryjny;
- numer części zapisany na etykiecie starego modułu;
- informację, czy moduł jest zaprogramowany;
- wersję panelu, rodzaj wyświetlacza i układ przycisków;
- wykonanie złączy, mocowanie i oznaczenie wersji płytki.
Tabliczka znamionowa zmywarki Candy znajduje się zwykle przy górnej części wewnętrznej strony drzwi. Najbezpieczniejszym następnym krokiem jest przepisanie wszystkich oznaczeń bez skracania albo wykonanie wyraźnego zdjęcia tabliczki i etykiety starego modułu. Pełną listę pozostałych grup podzespołów znajdziesz w kategorii części do zmywarek Candy.
FAQ – moduły i programatory do zmywarek Candy
Czy brak reakcji zmywarki oznacza uszkodzony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzony przewód, włącznik, zamek drzwi oraz przerwę w wiązce. Dopiero prawidłowe zasilanie doprowadzone do modułu przy braku jego pracy zawęża diagnozę do elektroniki.
Czy można sprawdzić programator samym multimetrem?
Multimetr pozwala zbadać zasilanie, ciągłość przewodów i część elementów wykonawczych, ale nie oceni działania oprogramowania, komunikacji ani wszystkich usterek ujawniających się pod obciążeniem. Diagnostyka modułu wymaga analizy całego sterowanego obwodu.
Dlaczego nowy moduł może ponownie się uszkodzić?
Jeżeli stary moduł został uszkodzony przez zwarcie cewki, silnika, dozownika lub przewodów, niesprawne obciążenie może uszkodzić również nową płytkę. Przed montażem należy ustalić, co spowodowało przepalenie toru sterującego.
Czy każdy moduł do zmywarki Candy trzeba programować?
Nie. Występują wersje zaprogramowane oraz niezaprogramowane lub wymagające konfiguracji. Status części trzeba sprawdzić przed zakupem i odnieść do pełnego oznaczenia zmywarki.
Czy można dobrać wyświetlacz na podstawie modelu z frontu?
Skrócona nazwa modelu może nie rozróżniać wariantu technicznego. Do doboru potrzebne są pełne dane z tabliczki, w tym kod produktu i 16-cyfrowy numer seryjny, a także numer starej płytki lub panelu.
