Części zamienne do czajnika typ 17Z012 Zelmer
Części do czajnika Zelmer 17Z012 obejmują elementy toru zasilania i sterowania, korpus, uszczelnienia oraz mechanizm włącznika. Gdy czajnik nie grzeje, wyłącza się za wcześnie, przecieka albo nie daje się uruchomić, najpierw ustal miejsce usterki. Podzespół dobieraj według typu 17Z012, numeru części i wykonania starego elementu, a nie wyłącznie na podstawie zdjęcia.
Jak jest zbudowany czajnik Zelmer 17Z012?
Zelmer 17Z012 jest czajnikiem bezprzewodowym ze schowanym, płytowym elementem grzejnym i obrotową podstawą. Energia przepływa przez przewód przyłączeniowy i złącze w podstawie, a następnie przez współpracujące z nim złącze oraz kontroler górny w korpusie czajnika. Kontroler górny jest połączony z dźwignią włącznika i odpowiada również za funkcje ochronne oraz automatyczne zakończenie grzania.
W tej konstrukcji przy podobnym objawie mogą być potrzebne zupełnie różne części. Brak grzania może wynikać z uszkodzenia przewodu, podstawy, kontrolera górnego, połączeń wewnętrznych albo elementu grzejnego stanowiącego część korpusu. Z kolei problem z pokrywką, filtrem lub wyciekiem wymaga kontroli elementów mechanicznych i uszczelnień, a nie toru zasilania.
Objawy i kolejność diagnostyki
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Czajnik nie reaguje i nie grzeje | gniazdo, przewód, złącze podstawy, kontroler górny, połączenia, element grzejny | najpierw inne sprawne urządzenie w tym samym gnieździe, następnie oględziny styków i pomiary ciągłości po odłączeniu zasilania | sprawne gniazdo nie potwierdza sprawności podstawy; przerwa w jednym z odłączonych elementów wskazuje miejsce uszkodzenia |
| Włącznik nie pozostaje w pozycji pracy | niewłaściwe osadzenie na podstawie, problem dźwigni, kontrolera górnego lub mechanizmu blokującego | ustawić czajnik równo na właściwej podstawie i obejrzeć mechanizm bez wymuszania położenia dźwigni | prawidłowa praca tylko po dociskaniu wskazuje na zużycie lub przegrzanie złącza, a nie na usterkę gniazdka |
| Czajnik wyłącza się przed zagotowaniem | kontroler górny, poluzowana dźwignia, niewłaściwe przekazywanie ciepła do zabezpieczenia | sprawdzić mocowanie kontrolera, połączenie dźwigni i ślady wcześniejszego przegrzania | sam pomiar ciągłości grzałki nie wyklucza usterki kontrolera |
| Woda wrze, ale czajnik się nie wyłącza | kontroler górny lub brak prawidłowego dopływu pary do mechanizmu wyłączającego, np. przez niedomkniętą pokrywkę | zamknąć pokrywkę i przerwać próbę, jeśli wyłącznik nadal nie działa | nie wolno pozostawiać takiego czajnika bez nadzoru ani regulować blaszek zabezpieczeń metodą prób |
| Lampka nie świeci, ale woda się grzeje | lampka lub jej przewody | obserwować, czy czajnik osiąga wrzenie i automatycznie się wyłącza | brak światła nie oznacza automatycznie uszkodzonej grzałki ani kontrolera |
| Iskrzenie, skwierczenie lub zapach spalenizny przy podstawie | zabrudzone, luźne albo wypalone styki, uszkodzony przewód lub złącze | natychmiast odłączyć urządzenie i obejrzeć styki po ostygnięciu | przebarwienie, wytopione tworzywo lub nadpalony konektor kwalifikują część do wymiany; czyszczenie nie naprawi utraty docisku |
| Woda pojawia się przy wskaźniku poziomu | zużyty albo przesunięty pierścień uszczelniający, uszkodzony wskaźnik lub gniazdo | osuszyć czajnik i ustalić dokładny początek wycieku podczas próby bez podłączania do prądu | wyciek przy wskaźniku może uzasadniać wymianę uszczelnienia, ale pęknięcie gniazda wymaga wymiany uszkodzonego elementu |
| Wyciek pochodzi z metalowego korpusu lub połączenia dna | korozja, pęknięcie albo rozszczelnienie korpusu | obejrzeć oczyszczoną i suchą powierzchnię od zewnątrz | wymiana samego pierścienia wskaźnika nie usunie nieszczelności korpusu |
Czajnika z widocznym wyciekiem, nadpalonym złączem, uszkodzonym przewodem albo niesprawnym automatycznym wyłączaniem nie należy dalej używać.
Jak sprawdzić tor grzania miernikiem?
Pomiary rezystancji wykonuje się wyłącznie po wyjęciu wtyczki z gniazdka, zdjęciu czajnika z podstawy i rozładowaniu oraz odłączeniu badanego elementu od pozostałej części obwodu. Pomiar całego układu przez styki podstawy może prowadzić do błędnych wniosków, ponieważ obejmuje jednocześnie przewód, oba złącza, kontroler i grzałkę.

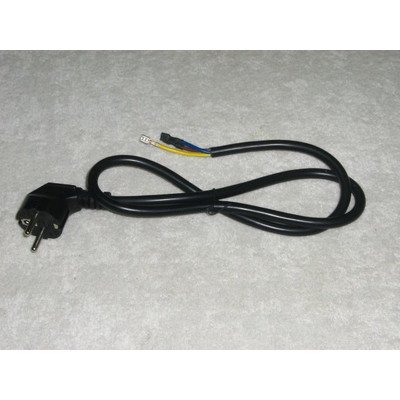

Przewód i złącze podstawy
Po otwarciu odłączonej podstawy można sprawdzić ciągłość każdej żyły od bolca wtyczki do odpowiadającego jej konektora. Podczas pomiaru przewód warto delikatnie poruszać przy wtyczce i odciążce. Zmienny wynik wskazuje na pęknięcie żyły lub niestabilne połączenie.
Należy również sprawdzić ciągłość żyły ochronnej prowadzącej do właściwego styku ochronnego. Brak ciągłości przewodu ochronnego wyklucza dalsze użytkowanie podstawy. Nie wolno zamieniać przewodów miejscami ani usuwać połączenia ochronnego.
Element grzejny
Po odpięciu jego konektorów sprawdza się rezystancję między zaciskami elementu grzejnego. Prawidłowo działająca grzałka dużej mocy powinna mieć niską, ale wyraźnie mierzalną rezystancję, a nie przerwę. Dla mocy podanej na tabliczce wynik orientacyjny można obliczyć ze wzoru R ≈ U²/P. Przykładowo przy napięciu 230 V i mocy 2500–3000 W będzie to około 18–21 Ω na zimnym elemencie.
Wartość ta nie jest uniwersalnym kryterium doboru: dokumenty i wykonania rynkowe mogą podawać różną moc, dlatego pierwszeństwo ma tabliczka konkretnego egzemplarza. Wynik znacznie odbiegający od obliczenia wymaga ponowienia pomiaru bez wpływu kontrolera i przewodów. Wskazanie przerwy oznacza uszkodzenie elementu grzejnego lub jego zacisku.
Trzeba także sprawdzić, czy między zaciskiem grzałki a metalowym korpusem nie ma mierzalnego połączenia. Zwykły multimetr może wykryć zwarcie, lecz wynik „brak przejścia” nie potwierdza pełnej sprawności izolacji pod napięciem sieciowym. Ocenę rezystancji izolacji odpowiednim napięciem pomiarowym powinien przeprowadzić technik.
Kontroler górny
Kontroler sprawdza się pod kątem ciągłości torów po mechanicznym załączeniu, stanu konektorów, wypaleń i prawidłowej współpracy z dźwignią. Test w temperaturze pokojowej może wykazać brak zamknięcia styków, ale nie potwierdza poprawnego zadziałania po zagotowaniu wody ani ochrony przed przegrzaniem.
Nie należy prostować lub doginać elementów bimetalicznych „na wyczucie”. Zmiana ich charakterystyki może spowodować zbyt późne wyłączenie czajnika. Nie wolno również mostkować kontrolera ani zabezpieczeń na potrzeby użytkowania urządzenia.
Pomiary pod napięciem, próby obciążeniowe oraz testy rezystancji izolacji wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dostać się do części?
Dostęp do kontrolera górnego i mechanizmu włącznika uzyskuje się od spodu korpusu. Po odłączeniu zasilania, wylaniu wody i całkowitym ostygnięciu czajnik należy położyć na miękkiej powierzchni, aby nie uszkodzić obudowy. Po zdjęciu dolnej podstawy korpusu trzeba ostrożnie rozłączyć dźwignię z kontrolerem oraz oznaczyć położenie konektorów przed ich wypięciem.

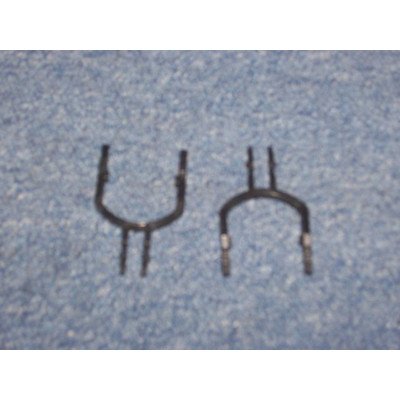

Podczas montażu kontroler musi być prawidłowo sprzęgnięty z dźwignią. Jeżeli pomiędzy kontrolerem a elementem grzejnym znajdowała się pasta termoprzewodząca, starą warstwę usuwa się i nakłada nową pastę odpowiednią do takiego zastosowania. Brak pasty, jej przypadkowy rodzaj lub niepełny kontakt powierzchni może zmienić sposób reagowania zabezpieczenia na temperaturę.

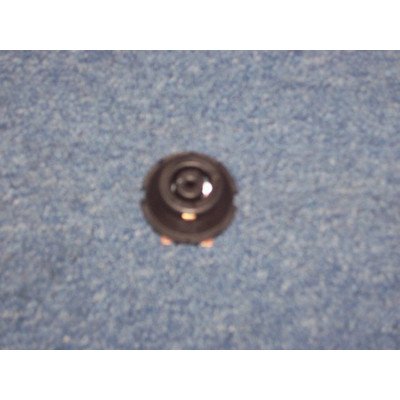

Do przewodu i dolnego złącza dochodzi się od spodu podstawy zasilającej. Po zdjęciu dolnej osłony zwalnia się odciążkę przewodu, a następnie odpina konektory od kontrolera dolnego. Nowy przewód musi być ułożony tak, aby odciążka przejmowała naprężenia i aby żadna żyła nie została przyciśnięta obudową.
Przed próbą działania należy sprawdzić prowadzenie przewodów, osadzenie wszystkich konektorów, ciągłość żyły ochronnej oraz brak kontaktu przewodów z elementem grzejnym. Pierwszą próbę wykonuje się dopiero po kompletnym zamknięciu obudowy.
Wyciek, filtr i mechanizm pokrywki

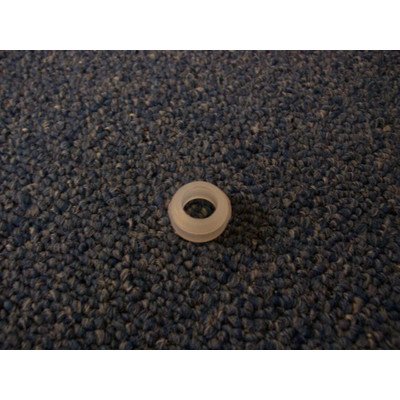

Wskaźnik poziomu wody jest osadzony w korpusie z wykorzystaniem pierścieni uszczelniających. Po wymianie uszczelki jej gniazdo powinno być czyste, bez kamienia i zadziorów. Skręcona, przycięta lub źle osadzona uszczelka może nadal przepuszczać wodę.
Przed podłączeniem naprawionego czajnika wykonaj próbę szczelności zimną wodą: ustaw go poza podstawą na suchej powierzchni, napełnij w granicach oznaczeń i obserwuj spód oraz wskaźnik. Dopiero całkowicie suchy czajnik można postawić na podstawie.

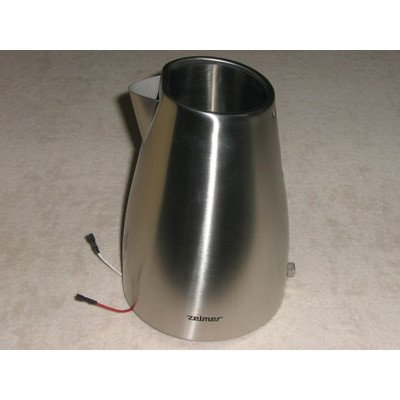

Jeśli woda wydostaje się przez skorodowany korpus, pęknięcie albo trwałe połączenie metalowego dna, prowizoryczne klejenie nie daje pewności zachowania szczelności przy wielokrotnym ogrzewaniu i studzeniu. W takim przypadku właściwym rozwiązaniem jest wymiana korpusu przeznaczonego do typu 17Z012.
Wypadający filtr zwykle ma uszkodzone zaczepy i wymaga wymiany. Filtry przeznaczone do innych czajników mogą wyglądać podobnie, lecz różnić się szerokością i położeniem zatrzasku. Odpowiednie elementy można porównać w kategorii sitek do czajników Zelmer.

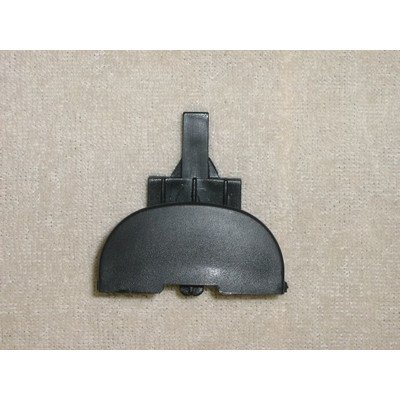

Jeżeli pokrywka nie zamyka się lub nie pozostaje zablokowana, sprawdź zaczep, dźwignię i sprężynę. Nie używaj czajnika z pokrywką, której nie można prawidłowo zamknąć: para może nie dotrzeć w przewidziany sposób do mechanizmu automatycznego wyłączania.
Jak dobrać część do Zelmer 17Z012?
Podstawą jest pełne oznaczenie typ 17Z012 z tabliczki znamionowej. Następnie należy porównać numer części, funkcję podzespołu i jego wykonanie. W tej rodzinie występują między innymi kontroler górny 6172010020, złącze podstawy 6172010027, przewód przyłączeniowy 6172010028, zaczep 6172012002, korpus 6172012009, dźwignia 6172012013 i pierścień uszczelniający 6172012029.
Przy doborze zwróć uwagę na:
- numer wybity lub nadrukowany na starej części;
- kształt i rozstaw mocowań;
- układ, szerokość oraz liczbę konektorów;
- współpracę kontrolera z dźwignią i podstawą;
- miejsce zastosowania uszczelki;
- stan elementów współpracujących, zwłaszcza nadpalonych konektorów.
Takie samo złącze nie przesądza o zgodności kontrolera. Różnice w charakterystyce termicznej i mechanizmie zabezpieczającym mogą być niewidoczne na zdjęciu. Nie należy też montować podstawy od podobnego czajnika tylko dlatego, że korpus daje się na niej postawić.
Jeżeli oznaczenie na tabliczce jest nieczytelne, porównaj je z kategorią nadrzędną części do czajników i dzbanków Zelmer albo przygotuj zdjęcie tabliczki, starej części, jej numeru i złączy. Pozwala to sprawdzić wariant bez zgadywania na podstawie samego wyglądu.
FAQ – części do czajnika Zelmer 17Z012
Czajnik 17Z012 nie grzeje. Czy wystarczy wymienić kontroler górny?
Nie bez wcześniejszego sprawdzenia. Taki objaw może powodować także przewód przyłączeniowy, dolne złącze podstawy, luźny konektor albo element grzejny. Kontroler kwalifikuje się do wymiany, gdy pozostałe odłączone elementy mają ciągłość, a jego styki nie zamykają toru lub noszą ślady przegrzania.
Dlaczego włącznik od razu odbija?
Najpierw ustaw czajnik prawidłowo na podstawie, ponieważ mechanizm współpracuje ze złączem podstawy. Jeżeli dźwignia nadal nie pozostaje w pozycji pracy, sprawdzenia wymagają jej mocowanie i kontroler górny. Nie przytrzymuj włącznika ręką podczas gotowania.
Czy można używać czajnika, który nie wyłącza się po zagotowaniu?
Nie. Najpierw upewnij się, że pokrywka jest całkowicie zamknięta. Jeśli woda wrze, a urządzenie nadal grzeje, odłącz je i sprawdź kontroler górny oraz mechanizm doprowadzający parę. Dalsze używanie grozi wygotowaniem wody i przegrzaniem.
Czy brak świecenia lampki oznacza uszkodzoną grzałkę?
Nie. Jeśli czajnik normalnie podgrzewa wodę i sam się wyłącza, usterka może dotyczyć wyłącznie lampki lub jej przewodów. Jeżeli jednocześnie nie grzeje, trzeba oddzielnie sprawdzić cały tor zasilania i element grzejny.
Czy przeciekający czajnik można uszczelnić silikonem?
Nie jest to uniwersalna ani pewna naprawa. Przy wycieku ze wskaźnika poziomu wody można wymienić właściwy pierścień uszczelniający. Korozja, pęknięcie lub rozszczelnienie metalowego korpusu przemawiają za wymianą korpusu, ponieważ klejenie może nie wytrzymać temperatury i kolejnych cykli pracy.
Czy część z modelu 17Z010 albo 17Z018 będzie pasowała do 17Z012?
Tylko wtedy, gdy zgodność potwierdza ten sam numer katalogowy części. Wspólna instrukcja lub podobny wygląd urządzeń nie oznaczają, że korpusy, elementy mechaniczne i wszystkie kontrolery są zamienne.
