Części zamienne do maszynki do mielenia Dorota typ 686.5 Zelmer
Części zamienne do maszynki Zelmer Dorota typ 686.5 pomagają usunąć problemy z mieleniem, hałasem, ślizganiem napędu lub brakiem pracy silnika. Przed zakupem porównaj oznaczenie modelu, rozmiar komory nr 5, rodzaj noża oraz wykonanie ślimaka, ponieważ podobnie wyglądające elementy nie zawsze są zamienne.
Jak rozpoznać część potrzebną do Zelmer Dorota 686.5?
Maszynka Dorota typ 686.5 ma zespół mielenia, napęd silnikowy oraz elementy zabezpieczające i mechaniczne. Przy diagnozie warto zacząć od objawu, a nie od razu od wymiany najdroższej części. Problemy z mieleniem często powodują nóż, sitko, nieprawidłowa kolejność montażu albo zbyt duże kawałki mięsa. Dopiero gdy te elementy są sprawne, warto sprawdzać ślimak, sprzęgło, przekładnię i silnik.
Jeśli szukasz części do innych maszynek Zelmer, przejdź do kategorii maszynki do mielenia Zelmer. W przypadku elementów zespołu tnącego pomocne są także kategorie sitek do maszynek Zelmer, noży do maszynek Zelmer i ślimaków do maszynek Zelmer.
Objawy i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Mięso wychodzi poszarpane, miażdży się lub zatrzymuje przy sitku | Tępy nóż, uszkodzone sitko, odwrotnie założony nóż, zbyt duże kawałki mięsa | Stan krawędzi noża, płaskość sitka, kolejność elementów i drożność otworów | Oczyścić elementy; wymienić nóż lub sitko, jeśli mają wyszczerbienia, wżery albo wyraźne zużycie |
| Ślimak obraca się, ale mięso nie jest przesuwane prawidłowo | Zużyty nóż, ślimak, niewłaściwe dopasowanie zespołu tnącego lub luz na napędzie | Czy ślimak obraca się razem z napędem i czy nie ma nadmiernego luzu; porównać kształt końcówki z nową częścią | Najpierw wykluczyć nóż, sitko i montaż; następnie ocenić ślimak oraz sprzęgło |
| Słychać trzaski, a ślimak zatrzymuje się pod obciążeniem | Zużyte sprzęgło ślimaka, zablokowana komora, ciało obce, zużyte koła przekładni | Odłączyć urządzenie od zasilania, wyjąć zespół mielenia i obejrzeć gniazdo sprzęgła oraz zęby kół | Wymienić uszkodzone sprzęgło; nie zastępować go sztywnym metalowym elementem, bo może to przenieść przeciążenie na przekładnię lub silnik |
| Maszynka buczy, pracuje nierówno albo traci moc | Zatarcie, zabrudzenie, zużyte łożysko lub panewka, szczotki, wirnik albo uzwojenie | Czy wał obraca się swobodnie po odłączeniu napędu; stan szczotek i komutatora; połączenia przewodów | Dopiero po wykluczeniu blokady mechanicznej diagnozować silnik |
| Maszynka nie reaguje na włącznik | Przewód, włącznik, styk, szczotki, przerwa w uzwojeniu lub silnik | Oględziny przewodu i wtyczki, ciągłość obwodu przy odłączonym urządzeniu, stan szczotek i zacisków | Wymieniać konkretny element dopiero po potwierdzeniu przerwy lub uszkodzenia |
| Zespół mielenia trudno zamocować albo nakrętka nie dociska sitka | Uszkodzone mocowanie, nakrętka, komora, sitko o niewłaściwym rozmiarze lub źle ustawiony ślimak | Sprawdzić gwint, kołnierz komory, położenie sitka i wystawanie końcówki ślimaka | Nie używać urządzenia do czasu usunięcia luzu lub pęknięcia mocowania |
Słabe mielenie nie zawsze oznacza uszkodzony silnik
Przy pogorszeniu jakości mielenia zacznij od elementów mających bezpośredni kontakt z mięsem. Nóż powinien przylegać płaszczyzną tnącą do sitka, a sitko musi być czyste i stabilnie dociśnięte nakrętką. Tępe ostrze może powodować wzrost obciążenia, ale podobny objaw daje także częściowo zatkane sitko, zbyt miękkie lub zbyt duże kawałki mięsa oraz nieprawidłowa kolejność montażu.
Jeśli po oczyszczeniu i prawidłowym złożeniu mięso nadal jest miażdżone, obejrzyj nóż i sitko pod światło. Wyszczerbienia, głębokie rowki, korozja lub nierówna płaszczyzna robocza przemawiają za wymianą. Samo naostrzenie nie usunie odkształcenia sitka ani uszkodzeń mechanicznych.
Zespół tnący: nóż, sitko i ślimak

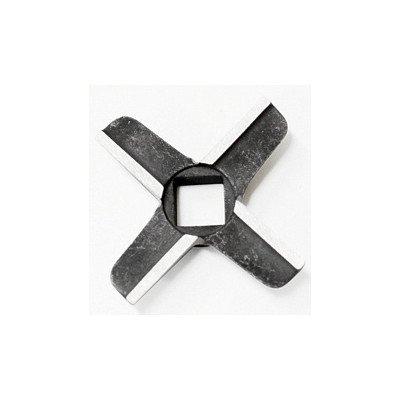

W maszynce Zelmer 686.5 stosowany jest zespół mielenia nr 5. Przed zakupem warto zmierzyć średnicę sitka, ale sam pomiar nie rozstrzyga jeszcze, czy potrzebny jest nóż jednostronny, czy dwustronny. Trzeba również porównać sposób wykonania ślimaka i jego końcówkę współpracującą z nożem oraz sitkiem.
Nie zakładaj noża odwrotnie. W typowym montażu do mielenia nóż znajduje się na końcu ślimaka, a jego ostrza są skierowane w stronę sitka. Za nim montuje się sitko, a całość dociska nakrętką komory. Po złożeniu sitko nie powinno obracać się ani mieć wyczuwalnego luzu.
Warianty noży mogą różnić się grubością, otworem centralnym i sposobem współpracy ze ślimakiem. Nóż jednostronny i dwustronny nie powinny być traktowane jako zamienniki tylko dlatego, że mają taki sam rozmiar komory. Podobnie ślimak przeznaczony do innego wykonania noża może nie ustawić zespołu tnącego na właściwej wysokości.
Co sprawdzić przed wymianą?
- numer komory mielenia; dla Doroty 686.5 jest to zespół nr 5;
- średnicę starego sitka i jego kształt;
- czy nóż jest jednostronny, czy dwustronny;
- wymiary oraz kształt otworu w nożu;
- długość i zakończenie ślimaka;
- stan gwintu nakrętki oraz powierzchni oporowych;
- czy uszkodzenie nie dotyczy sprzęgła, a nie samego ślimaka.
Sprzęgło, przekładnia i ślimak
Sprzęgło ślimaka jest elementem, który ma przejąć przeciążenie w razie zablokowania zespołu mielenia. Jeżeli jego gniazdo zostanie wyrobione, silnik może pracować, a ślimak będzie zatrzymywał się lub obracał z poślizgiem. Trzaski pod obciążeniem również mogą wskazywać na zużycie sprzęgła, ale podobny dźwięk powodują uszkodzone koła zębate albo ciało obce w komorze.
Przed wymianą sprzęgła odłącz wtyczkę, zdejmij komorę mielenia i usuń resztki produktu. Obejrzyj kwadratowe lub profilowane gniazdo sprzęgła, końcówkę ślimaka oraz element napędzający od strony silnika. Jeżeli tylko sprzęgło ma zaokrąglone krawędzie, a ślimak i napęd nie mają luzu, wymiana samego sprzęgła może być wystarczająca. Jeżeli uszkodzone są także koła przekładni albo mocowanie, zamontowanie nowego sprzęgła nie usunie przyczyny przeciążenia.
Nie wzmacniaj sprzęgła przypadkowym metalowym elementem i nie mostkuj jego funkcji. Taka przeróbka może spowodować uszkodzenie przekładni, wału lub silnika, ponieważ urządzenie straci zamierzone zabezpieczenie przeciążeniowe. Nie uruchamiaj maszynki z rozebraną obudową ani nie sprawdzaj napędu ręką podczas pracy.
Diagnostyka silnika i części elektrycznych
Jeżeli urządzenie nie uruchamia się, najpierw sprawdź rzeczy dostępne bez ingerencji w silnik: wtyczkę, przewód, włącznik, widoczne zaciski oraz ewentualne ślady nadpalenia. Brak reakcji nie oznacza automatycznie uszkodzenia silnika.
Przy odłączonym od sieci urządzeniu można sprawdzić ciągłość przewodu i przełącznika odpowiednim pomiarem omomierzem. Pomiar wykonuj po odłączeniu przewodów badanego elementu, aby inne części układu nie zafałszowały wyniku. Przerwa w obwodzie wskazuje miejsce wymagające dalszej kontroli, ale prawidłowa ciągłość nie potwierdza jeszcze sprawności silnika pod obciążeniem.
W silniku warto obejrzeć szczotki: powinny swobodnie przesuwać się w prowadnicach i dociskać do komutatora. Krótkie, zablokowane lub pęknięte szczotki mogą powodować brak startu, przerywaną pracę albo iskrzenie. Silne iskrzenie, zapach przegrzanej izolacji, nierówny komutator lub przerwy w uzwojeniu wymagają szerszej diagnostyki wirnika i stojana; nie należy kupować całego silnika wyłącznie na podstawie samego objawu.
Diagnostyka obwodów sieciowych oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego serwisanta dysponującego odpowiednimi przyrządami i zabezpieczeniami. Nie wykonuj próbnego mostkowania włącznika, zabezpieczeń ani przewodów.
Demontaż i wymiana części

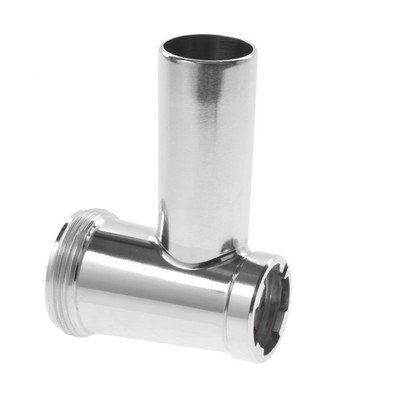

Elementy zespołu mielenia są dostępne bez rozbierania korpusu: po odłączeniu urządzenia od sieci odkręca się nakrętkę, wyjmuje sitko, nóż i ślimak, a następnie odłącza lub demontuje komorę zgodnie z jej mocowaniem. Przed rozłożeniem ułóż części w kolejności, w jakiej zostały wyjęte. Ułatwia to wykrycie błędnego montażu, zwłaszcza gdy urządzenie było wcześniej naprawiane.

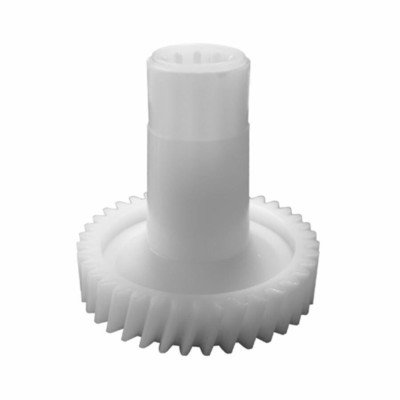

Wymiana sprzęgła, kół przekładni, łożysk, szczotek lub silnika wymaga zwykle zdjęcia obudowy. Konstrukcja mocowań może różnić się między wykonaniami, dlatego nie należy kierować się wyłącznie liczbą i położeniem wkrętów widocznych z zewnątrz. Zaznacz położenie przewodów, wykonaj zdjęcie połączeń przed odłączeniem i nie ciągnij za przewody przy wyjmowaniu konektorów.
Po wymianie części mechanicznych sprawdź ręcznie, czy wał i ślimak obracają się bez zacięć, czy sitko jest stabilnie dociśnięte oraz czy nakrętka nie blokuje zespołu. Pierwsze uruchomienie wykonaj bez produktu, krótko i pod obserwacją. Nietypowy hałas, zapach, nadmierne iskrzenie lub ponowne przeskakiwanie sprzęgła oznaczają konieczność przerwania testu i ponownej kontroli.
Jak dobrać właściwą część do Dorota typ 686.5?
Podczas zamówienia podaj pełne oznaczenie urządzenia z tabliczki znamionowej. W przypadku starszych maszynek Zelmer oznaczenie typu, takie jak 686.5, jest ważnym punktem identyfikacji, ale przy częściach zespołu tnącego trzeba dodatkowo potwierdzić rozmiar komory i wariant wykonania. Sama nazwa handlowa Dorota albo podobne zdjęcie produktu nie zawsze wystarczają.
Przy częściach mechanicznych porównaj również wymiary, sposób mocowania, stronę montażu, rodzaj noża i kształt końcówki ślimaka. Identyczne złącze lub zbliżony wygląd nie gwarantują prawidłowej geometrii pracy. W przypadku części napędu sprawdź oznaczenie katalogowe, ponieważ koła zębate, sprzęgła i elementy silnika mogą występować w kilku wariantach.
Najbezpieczniejszy następny krok to odczytanie oznaczenia typu z tabliczki oraz wykonanie zdjęcia starej części od strony mocowania i elementu roboczego. Przy nożu, sitku lub ślimaku dołącz informację o średnicy sitka i o tym, czy nóż jest jednostronny, czy dwustronny. Dopiero na tej podstawie porównuj konkretny numer części.
Konserwacja i błędy użytkowe
Po każdym użyciu umyj i dokładnie osusz nóż, sitko, ślimak oraz komorę mające kontakt z żywnością. Wilgoć pozostawiona na stalowych elementach sprzyja korozji, a zaschnięte resztki zwiększają opory przy kolejnym użyciu. Korpus przecieraj wilgotną ściereczką; nie zanurzaj części z silnikiem ani nie zalewaj obudowy.
Mięso kroj na mniejsze kawałki i usuwaj kości oraz twarde fragmenty, zanim trafi do komory. Nie dociskaj produktu dłonią ani przypadkowymi przedmiotami. Jeśli ślimak się zablokuje, wyłącz maszynkę, odłącz ją od sieci i usuń przyczynę po całkowitym zatrzymaniu napędu.
Nie dokręcaj nakrętki z nadmierną siłą. Zbyt mocne dokręcenie może utrudnić demontaż, uszkodzić gwint lub zwiększyć tarcie zespołu tnącego. Nie zakładaj części na siłę i nie używaj maszynki, jeśli komora, nakrętka, ślimak albo sprzęgło mają pęknięcia.
FAQ
Czy do Zelmer Dorota 686.5 pasuje każde sitko nr 5?
Nie. Oprócz rozmiaru komory trzeba sprawdzić średnicę, grubość, otwór centralny i sposób podparcia sitka. Różne rozmiary otworów zmieniają efekt mielenia, a część o niewłaściwych wymiarach może nie zostać prawidłowo dociśnięta.
Jak rozpoznać, czy potrzebny jest nóż jednostronny, czy dwustronny?
Obejrzyj obie strony starego noża i porównaj jego grubość oraz otwór ze ślimakiem. Wariant należy dobierać razem ze ślimakiem, ponieważ nóż jednostronny i dwustronny nie są uniwersalnie zamienne.
Maszynka pracuje, ale ślimak się ślizga. Czy trzeba wymienić silnik?
Nie. Taki objaw może powodować zużyte sprzęgło ślimaka, uszkodzona końcówka ślimaka albo przekładnia. Najpierw sprawdź gniazdo sprzęgła i elementy napędu przy odłączonym urządzeniu.
Dlaczego Zelmer Dorota 686.5 słabo mieli mimo sprawnego silnika?
Najpierw sprawdź nóż, sitko, kierunek montażu noża, drożność otworów i wielkość kawałków mięsa. Silnik może pracować poprawnie, gdy problem powoduje zużyty zespół tnący albo nadmierne tarcie w komorze.
Czy można naprawić wyrobione sprzęgło klejem?
Klejenie lub dorabianie przypadkowego elementu nie zapewnia właściwej wytrzymałości i może usunąć funkcję zabezpieczenia przeciążeniowego. Bezpieczniejszym rozwiązaniem jest zastosowanie części zgodnej z wykonaniem napędu.
Jakie dane przesłać do doboru części?
Podaj oznaczenie 686.5 z tabliczki znamionowej oraz zdjęcia starej części, szczególnie strony mocowania. Przy elementach mielenia dodaj średnicę sitka, rodzaj noża i informację o kształcie oraz długości końcówki ślimaka.
