Części zamienne do miksera Zelmer 481 obejmują mieszadła, trzepaki, sprzęgła, koła przekładni, przełączniki oraz podzespoły silnika. Jeżeli silnik pracuje, lecz końcówki stoją, przyczyny szukaj w odpowiedniej gałęzi napędu, a nie od razu w silniku. Przed zakupem odczytaj pełny typ 481.x z tabliczki i porównaj numer części, mocowanie oraz wersję wyposażenia.
Jak rozpoznać uszkodzenie w mikserze Zelmer 481?
Mikser Zelmer 481 ma dwie drogi przekazywania napędu. Mieszadła i trzepaki są obracane przez przekładnię zębatą, natomiast nasadka miksująca oraz kubek korzystają z napędu wyprowadzonego bezpośrednio z wałka silnika. Ta różnica pozwala zawęzić diagnostykę bez wymieniania części na próbę.
| Objaw | Co może być przyczyną | Co sprawdzić |
| Silnik słychać, ale mieszadła i trzepaki nie obracają się | Zużyte koła zębate, uszkodzony ślimak wirnika albo przesunięta blokada koła | Sprawdź, czy napęd nasadki miksującej działa oraz czy koła przekładni mają kompletne zęby i pozostają na swoich osiach |
| Mieszadła działają, ale nasadka miksująca stoi | Sprzęgło na wałku silnika, sprzęgło nasadki, niepełne wkręcenie nasadki lub uszkodzenie jej wałka | Obejrzyj oba sprzęgła i gwint, a przed próbą dokręć nasadkę zgodnie z oznaczeniem montażowym |
| Mikser nie uruchamia się albo przerywa | Przewód zasilający, połączenie wewnętrzne, przełącznik, szczotki, komutator, uzwojenie lub filtr przeciwzakłóceniowy | Zacznij od przewodu i połączeń, następnie skontroluj szczotki oraz obwody silnika |
| Silnik mocno iskrzy, grzeje się lub wibruje | Zawieszone szczotki, zabrudzony komutator, uszkodzenie wirnika lub stojana, zużyte łożyska ślizgowe i ich dociski | Nie obciążaj miksera. Sprawdź swobodę obrotu, luzy wirnika, powierzchnię komutatora i stan szczotek |
| Końcówki wypadają albo trudno je wyjąć | Niewłaściwa końcówka, zdeformowany trzpień, zabrudzone otwory kół, uszkodzone zaczepy lub wypychacz | Porównaj lewą i prawą końcówkę, oczyść gniazda i sprawdź pracę wypychacza przy przełączniku ustawionym na 0 |
| Misa na stojaku nie obraca się | Uszkodzony wieniec misy, koła w głowicy stojaka, trzepak z zębatką lub mechanizm ruchu wahadłowego | Sprawdź osobno obrót misy, pracę głowicy i stan zębatki na końcówce roboczej |
Silnik pracuje, ale trzepaki stoją
Jeżeli działa napęd nasadki miksującej, a oba przednie gniazda pozostają nieruchome, silnik i przynajmniej część jego obwodu są zdolne do pracy. Podejrzenie przesuwa się wtedy na przekładnię: dwa koła zębate, ich blokady, obudowę przekładni oraz ślimak wykonany na wirniku.
Po odłączeniu miksera od sieci wyjmij końcówki i sprawdź, czy w gniazdach nie ma zaschniętego ciasta. Po otwarciu urządzenia obejrzyj zęby na całym obwodzie kół. Pęknięcie kilku zębów może powodować obracanie bez obciążenia i zatrzymywanie po zanurzeniu trzepaków w masie. Koło wysunięte z osi może dawać podobny objaw mimo nieuszkodzonego uzębienia.
Po montażu przekładnia powinna obracać się ręcznie płynnie, bez punktowego blokowania. Koła muszą być ustawione względem siebie zgodnie z układem przewidzianym dla silnika 252.1000. Zbyt mocny lub nieprawidłowo ułożony docisk, pomylona kolejność podkładek albo przesunięta blokada mogą spowolnić napęd i doprowadzić do przegrzewania. Nie uruchamiaj silnika, jeżeli przekładnia stawia wyraźny opór.
Brak pracy i przerywanie – kolejność pomiarów
Wszystkie pomiary rezystancji i ciągłości wykonuj po wyjęciu wtyczki z gniazda. Badany element trzeba odłączyć przynajmniej z jednej strony, jeżeli pozostałe połączenia tworzą równoległą drogę dla miernika.
Przewód przyłączeniowy
Ustaw multimetr na test ciągłości lub niski zakres rezystancji i sprawdź każdą żyłę od bolca wtyczki do jej zakończenia wewnątrz miksera. Wynik powinien być stabilny także podczas delikatnego poruszania przewodem przy odgiętce i wtyczce. Pojawiająca się przerwa wskazuje na uszkodzenie żyły, ale prawidłowy pomiar nie ocenia stanu izolacji przewodu pod obciążeniem. Przetarty, przegrzany lub sztywny przewód należy wymienić, a nie skracać prowizorycznie bez właściwej odgiętki.

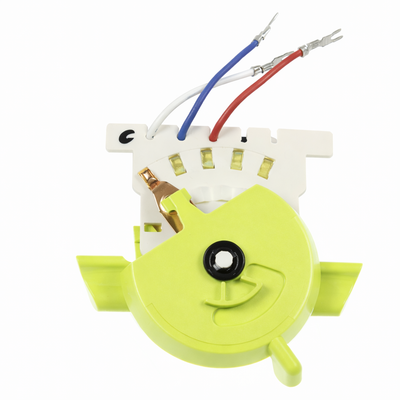

Przełącznik obrotów
Po oznaczeniu i odłączeniu przewodów można sprawdzić, czy przełącznik rozłącza obwód w pozycji 0 i zestawia odpowiednie styki na kolejnych biegach. Układ wyprowadzeń trzeba porównać ze schematem właściwym dla wersji miksera. Test omomierzem wykrywa przerwę lub brak styku, ale nie potwierdza, że styki nie nagrzewają się i nie tracą kontaktu przy przepływie prądu.
Jeżeli mikser pracuje wyłącznie na maksymalnych obrotach, nie musi to oznaczać uszkodzenia silnika. Sprawdzenia wymagają popychacz funkcji Turbo, styki maksymalnych obrotów oraz mechanizm przełącznika. Nie wolno trwale mostkować styków w celu zastąpienia regulatora.
Szczotki i komutator
Szczotki muszą swobodnie przesuwać się w oprawach i być dociskane sprężynami do komutatora. Krótka szczotka, nagromadzony pył lub przewód ograniczający jej przesuw mogą powodować przerywanie mimo zachowanej ciągłości uzwojeń. Powierzchnia komutatora nie powinna mieć uniesionych działek, głębokich rowków ani śladów intensywnego przypalenia.
Równomierne, niewielkie iskrzenie silnika komutatorowego nie jest tym samym co długi łuk obejmujący znaczną część obwodu. Silne iskrzenie połączone z utratą mocy może wynikać z zawieszonych szczotek, zwarcia między działkami komutatora albo uszkodzenia uzwojenia. Sama wymiana szczotek nie naprawi zwartego wirnika.

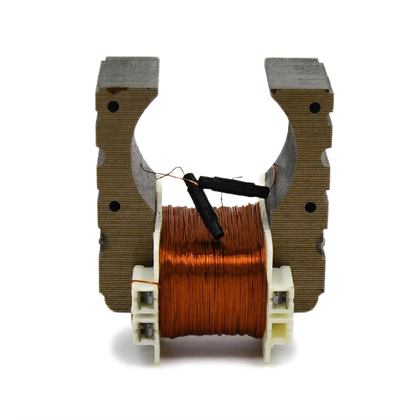

Wirnik i stojan
Omomierzem można wykryć przerwę w uzwojeniu. W przypadku wirnika porównuje się wyniki uzyskane na odpowiednich działkach komutatora podczas obracania wału. Brak ciągłości lub wyraźnie odmienny wynik w jednym położeniu uzasadnia dalszą ocenę wirnika. Jednak zwykły multimetr nie wyklucza pewnie zwarcia międzyzwojowego ujawniającego się dopiero podczas pracy.
Rezystancja cewek stojana zależy od wybranego odczepu przełącznika, dlatego nie należy stosować jednej wartości dla wszystkich punktów pomiarowych. Wyniki trzeba porównać ze schematem i danymi serwisowymi konkretnego wykonania 481. Ocena izolacji względem dostępnych części metalowych wymaga odpowiedniego miernika rezystancji izolacji, a nie wyłącznie funkcji omomierza w multimetrze.
Opisane pomiary wewnętrznych obwodów, lutowanie oraz ocena izolacji wymagają przygotowania technicznego i właściwych narzędzi. Diagnostyka pracującego urządzenia pod napięciem jest przeznaczona wyłącznie dla wykwalifikowanego serwisanta.
Hałas, drgania i ocieranie wirnika
Głośna praca nie zawsze pochodzi z kół przekładni. Obróć odłączony od sieci mechanizm i sprawdź, czy wirnik nie ociera o stojan oraz czy nie ma nadmiernego luzu poprzecznego. W silniku tej rodziny występują łożyska ślizgowe współpracujące z dociskami i elementami smarującymi. Zużycie łożyska albo jego gniazda może zmienić położenie wirnika, wywołując wibracje, pylenie, nagrzewanie i iskrzenie.
Chrobot skoncentrowany przy przekładni wskazuje raczej na wyłamane zęby lub zużyty ślimak. Jednostajne tarcie zsynchronizowane z każdym obrotem wirnika przemawia za problemem prowadzenia wału. Przed zakupem wirnika sprawdź więc również tarczę łożyskową, łożyska ślizgowe, dociski i obudowę przekładni.
Jak otworzyć korpus i wymienić część?
W wykonaniach objętych dokumentacją serwisową serii 481 korpus jest łączony wkrętami oraz dolnymi zatrzaskami. Po wyjęciu końcówek i odłączeniu zasilania mikser układa się prawą połową obudowy od strony przewodu na dole, a następnie zdejmuje lewą część. Odwrócenie tej kolejności może spowodować wypadnięcie silnika i zerwanie przewodów.
Przed rozłączeniem styków zrób wyraźne zdjęcia ułożenia przewodów, przełącznika, zasuwki i wypychacza. Nie prowadź przewodów przez strefę ruchomych części ani gniazda gumowych amortyzatorów. Po naprawie sprawdź ręcznie swobodę mechanizmu, działanie wypychacza i położenie zasuwki. Dopiero po zamknięciu obudowy wykonuje się próbę na biegu jałowym, a następnie krótką próbę z właściwym wyposażeniem.
Dokładna budowa może różnić się między wariantami 481.x. Powyższej kolejności nie należy przenosić na urządzenie z inną obudową, numerem silnika lub zmienionym układem połączeń bez sprawdzenia dokumentacji jego wykonania.
Końcówki, nasadki i stojak – ważne różnice
W komplecie mieszadeł lub trzepaków jedna końcówka ma zębatkę. Musi trafić do gniazda oznaczonego gwiazdką. Zamiana stron może powodować nieprawidłowe prowadzenie masy, wypadanie końcówek lub brak współpracy ze stojakiem. Nie należy też wkładać jednocześnie mieszadła i trzepaka – końcówki muszą tworzyć właściwą parę.
Nasadkę miksującą trzeba wkręcić do oporu po odsłonięciu tylnej zasuwki. Praca z niedokręconą nasadką niszczy sprzęgło napędu lub sprzęgło w samej nasadce. Jeżeli trzepaki działają, a nasadka nie, obejrzyj oba elementy sprzęgające przed zakupem kompletnego silnika.
W wersjach ze stojakiem brak obrotu misy może wynikać z uszkodzenia wieńca na misie, kół w głowicy lub zębatki prawego trzepaka. Jeżeli misa obraca się, ale głowica nie wykonuje ruchu wahadłowego, sprawdzenia wymaga osobny mechanizm krzywkowy i przegub stojaka.
Jak dobrać części do miksera Zelmer 481?
Oznaczenie 481 opisuje serię, a nie jeden identyczny zestaw. Występują warianty różniące się wyposażeniem, kolorem obudowy, rodzajem stojaka, misą, wagą oraz akcesoriami. Przed zamówieniem odczytaj z tabliczki pełny typ, na przykład 481.6, 481.61 albo 481.64, razem ze wszystkimi dodatkowymi znakami i kodami.
Przy częściach wewnętrznych porównaj numer katalogowy, wersję silnika, sposób podłączenia i mocowanie. Dla mieszadeł oraz trzepaków sprawdź stronę montażu, obecność zębatki, kształt trzpienia i przeznaczenie do pracy ze stojakiem. Przy misie lub stojaku znaczenie mają rodzaj wieńca, sposób blokowania głowicy i wersja wyposażenia. Podobny wygląd nie potwierdza zgodności.
Jeśli tabliczka jest nieczytelna, przygotuj zdjęcia całego miksera, spodu korpusu, gniazd końcówek oraz starej części z widocznym numerem. Pozostałe serie urządzeń można znaleźć w kategorii robotów i mikserów Zelmer.
Jak ograniczyć ponowne uszkodzenie?
- Nie przekraczaj czasu pracy właściwego dla używanego wyposażenia. Dla trzepaków i mieszadeł seria 481 przewiduje dłuższy cykl niż dla nasadki lub kubka miksującego.
- Zrób przerwę, jeżeli obroty spadają, obudowa szybko się nagrzewa albo silnik wydaje inny dźwięk niż zwykle.
- Nie wkładaj korpusu pod bieżącą wodę i nie dopuszczaj do zalania sprzęgła kubka lub wnętrza nasadki.
- Usuń zaschnięte resztki z trzpieni końcówek i gniazd, ale nie wciskaj zabrudzeń w przekładnię.
- Nie używaj wygiętych mieszadeł. Bicie końcówki obciąża koła zębate, łożyska i gniazda.
FAQ – części i naprawa miksera Zelmer 481
Dlaczego silnik pracuje, ale mieszadła się nie obracają?
Jeżeli jednocześnie działa tylne wyjście nasadki miksującej, najbardziej podejrzana jest przekładnia mieszadeł: koła zębate, ich blokady albo ślimak wirnika. Gdy słychać chrobot, nie obciążaj urządzenia, ponieważ uszkodzone zęby mogą zniszczyć kolejne elementy.
Czy koła zębate należy wymieniać parami?
Nie jest to bezwzględna zasada. Trzeba obejrzeć oba koła, ślimak wirnika oraz elementy ustalające. Drugie koło można pozostawić, jeżeli ma pełne uzębienie, prawidłowy otwór i nie wykazuje nadmiernego luzu. Wymiana sprawnych części na próbę nie poprawia diagnostyki.
Dlaczego nowa przekładnia obraca się bardzo ciężko?
Przyczyną może być niewłaściwe wzajemne ustawienie kół, błędna kolejność podkładek, przesunięta blokada lub zbyt duży docisk. Mechanizm przed uruchomieniem powinien obracać się ręcznie bez punktowego zacinania. Nie próbuj „dotrzeć” zablokowanej przekładni silnikiem.
Czy iskrzenie oznacza konieczność wymiany wirnika?
Nie. Iskrzenie mogą powodować zawieszone lub niedotarte szczotki, zabrudzony komutator, uszkodzony stojan, wirnik albo zużyte łożyska zmieniające położenie wału. O wymianie wirnika powinny decydować oględziny, porównanie pomiarów uzwojenia i ocena komutatora, a nie sam widok iskier.
Dlaczego wypychacz końcówek nie daje się nacisnąć?
W pozycji innej niż 0 mechanizm jest celowo blokowany. Jeżeli nie działa również po ustawieniu przełącznika na 0, sprawdź zabrudzenie gniazd, ułożenie sprężystego ramienia wypychacza oraz stan samego elementu. Nie wyrywaj końcówek szczypcami, ponieważ można uszkodzić trzpienie i koła.
Czy każda część opisana jako Zelmer 481 będzie pasować?
Nie. Seria obejmuje różne warianty 481.x i zestawy wyposażenia. Przed zakupem porównaj pełny typ z tabliczki, numer katalogowy starej części, stronę montażu, zębatkę, mocowanie i wersję stojaka lub akcesorium.
