Części zamienne do odkurzacza 01D010 Zelmer
Części zamienne do odkurzacza Zelmer Duo 01D010 pozwalają usunąć spadek siły ssania, nieszczelność węża, problemy z filtracją lub zasilaniem. Przed zakupem sprawdź oznaczenie 01D010 na tabliczce urządzenia i porównaj symbol fabryczny części, jej mocowanie oraz wymiary — podobny element z innej wersji Duo nie musi pasować.
Jakie części ma Zelmer Duo 01D010?
Zelmer Duo 01D010 jest odkurzaczem workowym wyposażonym w filtr wlotowy i wylotowy, wskaźnik podciśnienia, regulację mocy ssania oraz mechaniczny zwijacz przewodu. W jego konstrukcji występują również między innymi kompletny wąż ssący, uchwyt worka, uszczelki komory, wyłącznik, potencjometr regulacji, płytka sterowania i kompletny agregat ssący.
Dokumentacja tego typu przypisuje niektórym elementom konkretne symbole fabryczne, na przykład:
- filtr wlotowy — 6011010031;

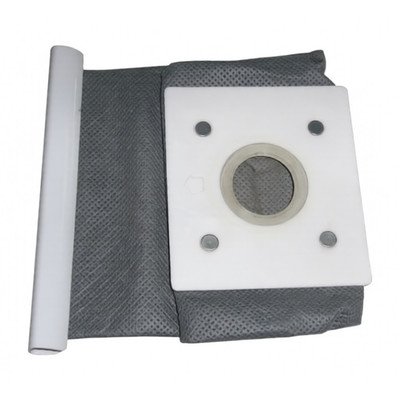

- worek płócienny — 6011010041;
- filtr wylotowy — 6011010054;
- kompletny wąż ssący — 6011010080.
Numer znaleziony na starej części jest lepszą podstawą doboru niż sam wygląd. Jeżeli oznaczenie jest nieczytelne, trzeba porównać funkcję elementu, mocowania, kształt uszczelnienia i jego położenie w urządzeniu.
Zelmer 01D010 słabo ciągnie — co sprawdzić najpierw?
Spadek siły ssania nie oznacza od razu uszkodzenia silnika. Diagnostykę warto rozpocząć od całej drogi przepływu powietrza.
| Objaw | Możliwe przyczyny | Sposób sprawdzenia | Interpretacja |
| Silnik pracuje normalnie, ale ssanie jest słabe | Pełny worek, zabrudzone filtry, zatkany wąż lub ssawka | Załóż pusty, prawidłowo osadzony worek, skontroluj oba filtry i drożność akcesoriów | Poprawa po usunięciu ograniczenia wskazuje na problem z przepływem, a nie na konieczność wymiany silnika |
| Ssanie przy korpusie jest wyraźnie lepsze niż na końcu węża | Niedrożny albo pęknięty wąż, zatkana rura lub ssawka | Odłącz kolejne akcesoria i porównuj przepływ; wyprostowany wąż obejrzyj pod światło | Słaby przepływ dopiero po podłączeniu konkretnego elementu pozwala zawęzić przyczynę |
| Odkurzacz zasysa powietrze bokiem komory worka | Uszkodzona uszczelka, pęknięty korpus, źle założony worek lub uchwyt | Obejrzyj obrzeże pokrywy, uszczelkę, króciec worka i zatrzask | Nieszczelność obniża podciśnienie mimo drożnych filtrów i węża |
| Wskaźnik podciśnienia sygnalizuje ograniczenie przepływu | Pełny worek albo zator na drodze powietrza | Sprawdź worek, filtry, wąż, rurę i ssawkę | Wskazanie nie rozstrzyga samodzielnie, który z tych elementów jest niedrożny |
| Odkurzacz szybko się nagrzewa lub wyłącza | Ograniczony przepływ, zabrudzony filtr, problem mechaniczny agregatu | Przerwij pracę, odłącz urządzenie i skontroluj kanał powietrzny | Dalsza praca z niedrożnym obiegiem może przeciążać agregat ssący |
Filtrów nie należy automatycznie myć. Jeśli dany wkład nie jest oznaczony jako zmywalny, kontakt z wodą może zdeformować materiał filtracyjny. Nawet filtr dopuszczony do mycia musi całkowicie wyschnąć przed montażem.
Odpowiednie grupy elementów można porównać w kategoriach filtrów do odkurzaczy Zelmer oraz węży i rur do odkurzaczy Zelmer.
Odkurzacz nie uruchamia się albo pracuje z przerwami
Jeżeli Zelmer 01D010 nie reaguje na włącznik, przyczyną może być przewód zasilający, zwijacz, wyłącznik, połączenie wewnętrzne, płytka regulacji lub agregat ssący. Przerywanie zależne od położenia przewodu częściej kieruje diagnostykę w stronę złamanej żyły kabla, styków zwijacza albo luźnego konektora niż w stronę całkowicie spalonego silnika.
Po wyjęciu wtyczki z gniazda i odłączeniu badanego obwodu można sprawdzić multimetrem ciągłość:
- obu żył przewodu od wtyczki do wyjścia zwijacza;
- torów zwijacza przy kilku położeniach rozwinięcia kabla;
- wyłącznika w pozycji włączonej i wyłączonej;
- dostępnych przewodów i konektorów między zwijaczem, wyłącznikiem, regulatorem i agregatem.
Ciągłość powinna występować wyłącznie tam, gdzie zamknięty obwód wynika ze schematu i położenia wyłącznika. Przerwa pojawiająca się podczas poruszania przewodem wskazuje na uszkodzenie niestabilne. Sam prawidłowy pomiar bez obciążenia nie wyklucza jednak nadpalonego styku, który rozłącza się dopiero podczas pracy silnika.
Nie należy diagnozować przewodu i zwijacza śrubokrętem neonowym. Może on reagować na napięcie indukowane w przerwanej żyle, mimo że obwód nie jest zdolny do zasilenia silnika. Pomiary pod napięciem i próby zasilania agregatu poza urządzeniem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta korzystającego z odpowiednich zabezpieczeń.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Dostępne grupy części obejmują włączniki do odkurzaczy Zelmer i zwijacze kabli do odkurzaczy Zelmer, ale zakup powinien nastąpić dopiero po ustaleniu miejsca przerwy.
Kiedy podejrzewać agregat ssący?
Problem z agregatem jest bardziej prawdopodobny, gdy po wykluczeniu niedrożności i nieszczelności odkurzacz nadal ma małą wydajność, nadmiernie iskrzy, wydaje metaliczne odgłosy, pachnie przegrzanym uzwojeniem albo nie zachowuje ciągłości obwodu silnika. Podobne objawy mogą powodować zawieszone szczotki, zabrudzony komutator, uszkodzone uzwojenie lub zużyte łożyskowanie.
Oględziny powinny obejmować:
- swobodne przesuwanie się szczotek w prowadnicach;
- docisk sprężyn szczotkotrzymaczy;
- stan komutatora — nierówności, przypalenia i wykruszenia;
- obracanie wirnika bez wyraźnego tarcia, zacięć i nadmiernego luzu;
- stan konektorów oraz izolacji uzwojeń.
Pomiar ciągłości agregatu może wykazać całkowitą przerwę, ale prawidłowy wynik nie potwierdza pełnej sprawności pod obciążeniem i nie wykrywa każdego zwarcia międzyzwojowego. W dokumentacji serwisowej 01D010 agregat jest traktowany jako kompletny, nierozbieralny zespół wymienny. Przed wyborem elementu z kategorii silników i wirników do odkurzaczy Zelmer trzeba potwierdzić symbol, wymiary, sposób podłączenia oraz ułożenie amortyzatorów i uszczelnień.
Dostęp do filtrów, worka i podzespołów wewnętrznych
Worek oraz filtr wlotowy są dostępne po otwarciu przedniej pokrywy. Filtr wylotowy znajduje się pod osobną pokrywą filtra. Te elementy można kontrolować bez rozbierania tylnej części korpusu. Przy montażu worek musi prawidłowo spoczywać w uchwycie, a jego króciec powinien szczelnie łączyć się z gniazdem węża.
Dostęp do płytki sterowania, potencjometru, wyłącznika, zwijacza i agregatu wymaga demontażu tylnej pokrywy oraz osłony agregatu. W konstrukcji 01D010 przyciski wyłącznika i zwijacza są mocowane zatrzaskami, a pod pokrywą znajdują się przewody potencjometru połączone z płytką sterowania. Przed rozłączeniem konektorów warto udokumentować ich położenie zdjęciem.
Podczas składania trzeba zwrócić uwagę na:
- prawidłowe osadzenie uszczelek i amortyzatorów agregatu;
- poprowadzenie przewodów z dala od ruchomych części zwijacza i ostrych krawędzi;
- nieprzycięcie przewodów potencjometru tylną pokrywą;
- montaż zatrzasków bez używania nadmiernej siły;
- zachowanie napięcia sprężyny zwijacza.
Sprężyna zwijacza magazynuje energię i może gwałtownie się rozwinąć. Nie należy otwierać jej obudowy bez znajomości konstrukcji. Do kontroli elektrycznej zwykle wystarcza sprawdzenie przewodu, konektorów i torów stykowych bez uwalniania sprężyny.
Jak dobrać część do Zelmer Duo 01D010?
Najpierw potwierdź na tabliczce znamionowej, że urządzenie ma typ 01D010, a nie zbliżone oznaczenie 01D011, 01D012, 01D013 lub 01Z010. Podobna obudowa albo zgodna średnica rury nie oznaczają zgodności wszystkich części wewnętrznych.
Przy doborze sprawdź kolejno:
- pełne oznaczenie typu na tabliczce znamionowej;
- symbol fabryczny odczytany ze starej części lub dokumentacji;
- funkcję elementu — przykładowo filtr wlotowy i wylotowy nie są zamienne;
- kształt, wymiary, zatrzaski, króćce i rozmieszczenie złączy;
- parametry elektryczne w przypadku wyłącznika, płytki lub agregatu;
- stan elementów współpracujących, zwłaszcza uszczelek, uchwytu worka i konektorów.
W przypadku uniwersalnych ssawek znaczenie ma średnica przyłącza i sposób mocowania. W przypadku części wewnętrznych pierwszeństwo ma zgodność katalogowa z 01D010. Więcej grup podzespołów znajduje się w kategorii części do odkurzaczy Zelmer.
FAQ — części i naprawa Zelmer 01D010
Czy słabe ssanie oznacza konieczność wymiany silnika?
Nie. Najpierw należy wykluczyć pełny worek, zabrudzone filtry, zator w wężu lub ssawce oraz nieszczelność komory worka. Agregat podejrzewa się dopiero wtedy, gdy droga powietrza jest drożna i szczelna.
Jak sprawdzić wąż Zelmer 01D010?
Odłącz wąż, wyprostuj go i sprawdź drożność pod światło. Obejrzyj również karbowanie podczas delikatnego zginania, ponieważ pęknięcie może otwierać się dopiero w określonym położeniu. Skontroluj oba króćce i ich uszczelnienie.
Czy filtr wylotowy 6011010054 można zastąpić filtrem wlotowym 6011010031?
Nie. Są to różne elementy pracujące w innych miejscach obiegu powietrza. Należy zachować właściwy rodzaj, kształt i kierunek montażu każdego filtra.
Dlaczego odkurzacz działa tylko przy określonym ułożeniu kabla?
Taki objaw wskazuje na niestabilne połączenie: złamaną żyłę przewodu, zużyty tor stykowy zwijacza albo luźny konektor. Ciągłość trzeba badać przy odłączonym zasilaniu i kilku położeniach przewodu.
Czy podobna część z Zelmer Duo 01D011 będzie pasować do 01D010?
Nie można tego założyć bez porównania symbolu katalogowego. Zbliżona nazwa serii i obudowa nie przesądzają o zgodności filtrów, elektroniki, zwijacza ani elementów mocujących.
Co przygotować do potwierdzenia zgodności części?
Odczytaj pełny typ 01D010, wykonaj zdjęcie tabliczki znamionowej, starej części i jej oznaczeń. Przy elementach mechanicznych dodaj wymiary oraz zdjęcia mocowań, a przy elektrycznych także widok złączy.
