Części zamienne do odkurzacza Galaxy - 01Z010 Zelmer
Części zamienne do odkurzacza Zelmer Galaxy 01Z010 pomagają usunąć problemy ze spadkiem siły ssania, filtracją, regulacją mocy lub zbiornikiem kurzu. Przed zakupem sprawdź pełne oznaczenie z tabliczki znamionowej i wersję urządzenia — Galaxy oraz Galaxy2 różnią się wykonaniem zbiornika i filtra podstawowego HEPA.
Zelmer Galaxy 01Z010 — co warto ustalić przed naprawą?
Zelmer Galaxy 01Z010 jest odkurzaczem bezworkowym ze zbiornikiem kurzu, regulacją mocy, wskaźnikiem podciśnienia, filtrem ochrony silnika, filtrem wylotowym i filtrem podstawowym HEPA. Nie jest to odkurzacz piorący ani model z filtrem wodnym, dlatego objawów związanych ze zbiornikiem nie należy diagnozować według instrukcji urządzeń Aquawelt lub Wodnik.
W obrębie typu 01Z010 występują co najmniej dwa wykonania: Galaxy i Galaxy2. Podstawowa różnica dotyczy segmentu zbiornika kurzu oraz współpracującego z nim filtra HEPA. Ma to bezpośrednie znaczenie przy zakupie części:

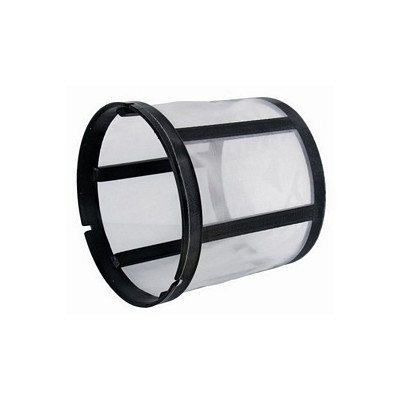

- Galaxy: segment zbiornika oznaczony w dokumentacji numerem 6012010100, filtr podstawowy HEPA 6012010105 i osobna siatka ochronna 6012010111;
- Galaxy2: segment zbiornika 6012010102 i filtr podstawowy HEPA 6012010128.
Nie wybieraj zbiornika lub filtra wyłącznie na podstawie nazwy „Galaxy 01Z010”. Porównaj wersję konstrukcyjną, numer starej części, kształt mocowania i pełne dane z tabliczki znamionowej.
Odkurzacz słabo ciągnie — od czego zacząć?
Spadek siły ssania nie oznacza od razu zużycia silnika. W modelu 01Z010 najpierw trzeba sprawdzić cały tor przepływu powietrza.
| Objaw | Możliwe przyczyny | Sprawdzenie | Interpretacja |
| Silnik brzmi normalnie, ale przy ssawce jest słaby ciąg | Pełny zbiornik, zatkany wąż, rura lub ssawka, zabrudzony filtr HEPA | Opróżnij zbiornik, odłącz kolejno ssawkę, rurę i wąż; skontroluj światło przewodu oraz stan filtrów | Wyraźna poprawa po odłączeniu elementu wskazuje miejsce ograniczenia przepływu |
| Siła ssania rośnie po zdjęciu filtra tylko podczas krótkiej próby diagnostycznej | Zabrudzony albo niewłaściwie założony filtr | Sprawdź osad, odkształcenia i osadzenie filtra w ramce | Taki wynik wskazuje na opór filtra, ale nie uprawnia do eksploatacji odkurzacza bez filtracji |
| Przy samym wlocie korpusu ciąg jest mocny, a na końcu węża słaby | Niedrożny lub pęknięty wąż, nieszczelne połączenie | Obejrzyj karbowanie po rozciągnięciu, końcówki i gniazdo węża | Nieszczelność zasysa dodatkowe powietrze i obniża podciśnienie przy ssawce |
| Odkurzacz gwiżdże lub zasysa powietrze bokiem | Uszkodzona uszczelka, pęknięty zbiornik albo niedomknięte denko | Obejrzyj uszczelkę wlotu, denka i połączenie zbiornika z korpusem | Pęknięcia i podwinięte uszczelki wymagają poprawnego montażu albo wymiany elementu |
| Obroty silnika są wyraźnie za niskie mimo drożnego toru powietrza | Regulator, potencjometr, połączenia płytki lub agregat ssący | Najpierw sprawdź, czy pokrętło zmienia obroty i czy nie ma przerw w działaniu | Brak reakcji kieruje diagnostykę do układu regulacji, ale nie przesądza sam w sobie o uszkodzeniu płytki |
Wskaźnik zapełnienia reaguje na podciśnienie, a nie bezpośrednio na ilość kurzu. Może więc zasygnalizować problem również wtedy, gdy zbiornik nie jest pełny, lecz zatkany jest wąż, ssawka albo filtr. Jeśli wskaźnik nie reaguje mimo wyraźnego ograniczenia przepływu, przyczyną może być zsunięty wężyk podciśnienia, uszkodzony czujnik lub problem z połączeniami wskaźnika.
Czyszczenie i wymiana filtrów
Przed obsługą filtrów wyłącz odkurzacz i wyjmij wtyczkę z gniazdka. Wyjmij segment zbiornika, opróżnij go nad koszem, a następnie otwórz ramkę filtra. W podstawowej wersji Galaxy filtr HEPA odblokowuje się przez ustawienie w pozycji UNLOCK, po czym można zdjąć również jego siatkę ochronną.
Filtr podstawowy HEPA stosowany w tym modelu jest przewidziany do mycia, ale trzeba przestrzegać kilku zasad:
- Usuń luźny pył bez rozrywania fałd materiału.
- Płucz filtr bez stosowania ostrej szczotki i bez deformowania uszczelnienia.
- Pozostaw go do całkowitego wyschnięcia w sposób naturalny.
- Nie montuj wilgotnego filtra — wilgoć i przyklejony pył ograniczają przepływ oraz mogą przedostać się w stronę silnika.
- Wymień filtr, jeśli po umyciu pozostaje niedrożny, ma uszkodzone fałdy, zdeformowane mocowanie albo nieszczelne obrzeże.
Nie każdy element filtracyjny należy myć. Dokumentacja serwisowa przewiduje wymianę nadmiernie zabrudzonego filtra ochrony silnika. Filtr wylotowy również trzeba dobierać według wykonania i wymienić, jeśli jest trwale zabrudzony lub uszkodzony. Odpowiednie warianty można porównać w kategorii filtrów do odkurzaczy Zelmer.
Odkurzacz przegrzewa się lub wyłącza podczas pracy
Nagrzewanie agregatu podczas dłuższego odkurzania jest normalne, ale szybkie wyłączanie, zapach przegrzanej izolacji lub nietypowy hałas wymagają przerwania pracy. Kolejność kontroli powinna być następująca:
- opróżnij zbiornik i sprawdź drożność ssawki, rury oraz węża;
- skontroluj filtr podstawowy HEPA, filtr ochrony silnika i filtr wylotowy;
- sprawdź, czy zbiornik jest prawidłowo osadzony, a jego uszczelki nie blokują przepływu;
- po ostygnięciu urządzenia sprawdź, czy ponownie rusza — zadziałanie zabezpieczenia termicznego nie wyjaśnia jeszcze przyczyny przegrzewania;
- jeżeli urządzenie nadal szybko się nagrzewa przy drożnym przepływie, diagnostyki wymaga agregat ssący, jego łożyska, szczotki i uzwojenia.
Zabezpieczenia termicznego nie wolno mostkować. Ma ono odłączyć silnik w warunkach grożących jego uszkodzeniem. Powtarzające się wyłączanie jest sygnałem usterki lub niedostatecznego chłodzenia, a nie powodem do usunięcia zabezpieczenia.
Galaxy 01Z010 nie włącza się albo pracuje z przerwami
Najpierw sprawdź gniazdo na innym urządzeniu i obejrzyj wtyczkę oraz dostępny odcinek przewodu. Jeżeli odkurzacz reaguje na poruszanie kablem przy wtyczce lub przy wejściu do korpusu, podejrzenie pada na przewód albo zwijacz. Nie kontynuuj takiej próby, jeśli izolacja jest uszkodzona lub pojawia się iskrzenie.
Po odłączeniu urządzenia od sieci technik może sprawdzić ciągłość przewodu, zwijacza, wyłącznika i połączeń wewnętrznych. Badany element powinien być odłączony od pozostałej części obwodu, aby równoległe połączenia nie zafałszowały wyniku. Brak ciągłości wskazuje przerwę, natomiast samo poprawne przejście nie potwierdza, że zwijacz zachowuje stabilny kontakt podczas rozwijania i poruszania przewodem.
Jeżeli tor zasilania jest sprawny, możliwe są między innymi:
- zużyte lub zawieszające się szczotki silnika;
- zabrudzony albo uszkodzony komutator;
- przerwa lub zwarcie uzwojenia;
- uszkodzone łożyska agregatu;
- awaria płytki sterowania.
Pomiar ciągłości uzwojenia wykrywa przerwę, lecz nie wyklucza zwarć międzyzwojowych ani usterki ujawniającej się dopiero po nagrzaniu. Nie ma jednej prawidłowej wartości rezystancji, którą można bez sprawdzenia wersji zastosować do każdego agregatu 01Z010.
Brak regulacji mocy ssania
Gdy silnik pracuje, ale obracanie pokrętła nie zmienia jego obrotów, dokumentacja modelu wskazuje trzy podstawowe obszary kontroli: potencjometr, jego połączenie z płytką oraz samą płytkę sterowania. Przed zakupem modułu warto więc sprawdzić:
- czy pokrętło rzeczywiście obraca oś potencjometru;
- czy przewody i złącze miniaturowe nie są wypięte, nadpalone albo zaśniedziałe;
- czy rezystancja odłączonego potencjometru zmienia się płynnie podczas obracania, bez nagłych przerw;
- czy płytka nie ma pęknięć, przegrzanych złączy lub uszkodzonych ścieżek.
Prawidłowa zmiana rezystancji potencjometru nie potwierdza sprawności regulatora. Z kolei brak regulacji nie oznacza automatycznie, że trzeba kupić płytkę 6012010069 — najpierw należy wykluczyć mechaniczne uszkodzenie pokrętła i przerwy w przewodach.
Opisane pomiary i naprawy wewnątrz urządzenia wymagają doświadczenia w serwisowaniu sprzętu sieciowego oraz odpowiednich narzędzi. Próby pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika. Nie wolno omijać regulatora, wyłącznika termicznego ani innych zabezpieczeń.
Dostęp do płytki, zwijacza i agregatu ssącego
Dostęp do części wewnętrznych jest bardziej złożony niż obsługa zbiornika i filtrów. W typowej kolejności dla 01Z010 należy wyjąć zbiornik, zdemontować rączkę, pokrywę i ramkę filtra wylotowego, a następnie odkręcić mocowania pokrywy tylnej. Pokrywę unosi się początkowo tylko na niewielką wysokość, ponieważ jest połączona przewodami z płytką.
Przed rozłączeniem konektorów oznacz ich położenie lub wykonaj wyraźne zdjęcia. Podczas montażu przewody muszą przebiegać z dala od ruchomej szpuli zwijacza, ostrych krawędzi i pokrętła potencjometru. Trzeba też prawidłowo osadzić gumowe przepusty, amortyzatory silnika i uszczelki. Przycięty przewód albo źle ułożona uszczelka może spowodować nową usterkę mimo wymiany sprawnej części.
Jeśli problem dotyczy przewodu, porównaj elementy w kategorii zwijaczy kabli do odkurzaczy Zelmer. Przy uszkodzeniu mechanizmu włączania pomocna jest kategoria włączników do odkurzaczy Zelmer.
Zbiornik Galaxy czy Galaxy2 — jak uniknąć pomyłki?
Wersje zbiornika nie są tylko wariantami kolorystycznymi. Mają inne numery zespołów i współpracują z innymi filtrami podstawowymi. Dokumentacja serwisowa wskazuje ponadto, że w razie uszkodzenia pierwotnego segmentu Galaxy stosowano wymianę kompletnego segmentu na wykonanie Galaxy2 razem z odpowiednim filtrem 6012010128.
Przed zakupem zbiornika sprawdź:
- numer widoczny na starym elemencie lub filtrze;
- budowę ramki i sposób blokowania filtra;
- stan uszczelek denka, wlotu i połączenia z korpusem;
- zaczepy, przycisk zwalniający oraz zamknięcie denka;
- czy kupowany element jest samym korpusem, czy kompletnym segmentem z filtrem i uszczelkami.
Nie przekładaj przypadkowej uszczelki ani filtra, jeśli po montażu element nie przylega równomiernie. Nieszczelny zbiornik może powodować słabe ssanie, wydostawanie się pyłu i błędną ocenę stanu silnika.
Jak dobrać pozostałe części do Zelmer Galaxy 01Z010?
W przypadku węża, rury lub ssawki trzeba porównać średnicę przyłącza, typ zatrzasku i sposób osadzenia w gnieździe. Sama zgodność średnicy uniwersalnej ssawki nie oznacza, że wąż albo część korpusu będzie pasować. Odpowiednie grupy produktów znajdziesz w kategoriach rur i węży do odkurzaczy Zelmer oraz ssawek i szczotek do odkurzaczy Zelmer.
Dla elementów elektrycznych porównaj numer katalogowy starej części, złącza, mocowanie i wersję urządzenia. Moc silnika podana w ogłoszeniu nie wystarcza do potwierdzenia zgodności agregatu — znaczenie mają również wymiary, uszczelnienie, przyłącza i charakterystyka współpracy z regulatorem. Przed zamówieniem odczytaj pełne oznaczenie z tabliczki znamionowej i zachowaj wszystkie końcówki oznaczenia. Jeżeli numer części jest nieczytelny, przygotuj zdjęcie tabliczki oraz zdjęcia starego elementu i jego złączy.
FAQ — części i naprawa Zelmer Galaxy 01Z010
Czy Zelmer Galaxy 01Z010 używa worków?
Nie. Jest to odkurzacz ze zbiornikiem kurzu i filtrem podstawowym HEPA. Informacje o doborze worka, filtrze wodnym lub układzie piorącym nie dotyczą tego modelu.
Dlaczego wskaźnik zapełnienia świeci przy pustym zbiorniku?
Wskaźnik reaguje na podciśnienie. Pusty zbiornik nie wyklucza zatkania filtra, węża, rury albo ssawki. Jeżeli tor powietrza jest drożny, trzeba sprawdzić wężyk i czujnik podciśnienia.
Czy filtr HEPA w Galaxy 01Z010 można myć?
Filtry podstawowe przewidziane dla Galaxy i Galaxy2 są zmywalne. Po płukaniu filtr musi całkowicie wyschnąć. Uszkodzonego, zdeformowanego lub nadal niedrożnego filtra nie należy ponownie montować.
Czy filtr 6012010105 i 6012010128 są zamienne?
Nie należy zakładać ich zamienności. 6012010105 jest filtrem podstawowego segmentu Galaxy, natomiast 6012010128 współpracuje z segmentem Galaxy2. Dobór trzeba powiązać z wykonaniem całego zbiornika.
Czy brak regulacji mocy oznacza uszkodzoną płytkę 6012010069?
Nie zawsze. Ten sam objaw może spowodować uszkodzony potencjometr, mechaniczne rozłączenie pokrętła, wypięte złącze albo przerwany przewód. Płytkę warto kupić dopiero po sprawdzeniu tych elementów.
Co sprawdzić, gdy odkurzacz wyłącza się po kilku minutach?
Najpierw drożność węża i ssawki, zapełnienie zbiornika oraz wszystkie filtry. Jeśli przepływ jest prawidłowy, a urządzenie nadal szybko się wyłącza, trzeba sprawdzić agregat ssący i zabezpieczenie termiczne bez mostkowania tego zabezpieczenia.
