Silniki odkurzaczy NILFISK
Silnik do odkurzacza NILFISK dobiera się nie tylko po mocy i wyglądzie, ale także po modelu, wykonaniu, mocowaniu oraz numerze części. Głośna praca, iskrzenie, zapach spalenizny i spadek ssania mogą wynikać również z filtrów, przewodów, szczotek lub zasilania. W poradniku wyjaśniamy, co sprawdzić przed zakupem i wymianą.
Jaką funkcję pełni silnik w odkurzaczu NILFISK
Silnik napędza turbinę, która wytwarza przepływ powietrza potrzebny do zasysania zanieczyszczeń. W zależności od konstrukcji odkurzacza może występować jako kompletna turbina z uszczelkami, zespół silnika z obudową albo osobny silnik przeznaczony do konkretnej głowicy lub modułu. Dlatego część o podobnej mocy i średnicy nie musi być zamienna.
W urządzeniach warsztatowych i przemysłowych określenie „silnik” może dotyczyć również silnika układu ssącego, a nie silnika jazdy lub szczotki. Przed zamówieniem trzeba ustalić, z jakiego typu odkurzacza pochodzi podzespół.
Objawy uszkodzenia silnika
Sam objaw nie potwierdza jeszcze awarii silnika. Najpierw trzeba wykluczyć problemy z przepływem powietrza, zasilaniem i elementami współpracującymi.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Odkurzacz nie uruchamia się | Przewód, włącznik, zwijacz, złącze, zabezpieczenie termiczne, silnik | Stan przewodu i wtyczki, działanie włącznika oraz połączenia po odłączeniu zasilania | Brak ciągłości w przewodzie lub włączniku nie oznacza uszkodzenia silnika. Jeśli zasilanie dociera do silnika, a jego obwód jest przerwany, podejrzenie silnika jest większe. |
| Silnik pracuje głośniej, drży lub wydaje metaliczny dźwięk | Zużyte łożyska, uszkodzona turbina, ciało obce, poluzowane mocowanie | Filtry i kanały powietrzne, mocowanie, ślady ocierania oraz luz wirnika po demontażu | Hałas zmieniający się wraz z obrotami wskazuje na część wirującą, ale nie rozstrzyga, czy uszkodzone jest łożysko, turbina czy cały zespół. |
| Widać silne iskrzenie, pojawia się zapach spalenizny | Zużyte szczotki, uszkodzony komutator, przeciążenie, zabrudzenie lub przegrzanie | Szczotki, komutator, ślady nadpalenia, stan filtrów i drożność przepływu | Niewielkie iskrzenie może występować w silnikach szczotkowych, lecz silne łukowanie, nierówna praca i zapach spalenizny wymagają przerwania użytkowania. |
| Spadła siła ssania | Pełny worek, zatkany filtr, wąż lub ssawka, nieszczelność, zużyta turbina, silnik | Worek, filtry, drożność przewodów, uszczelki i zmianę dźwięku silnika | Jeżeli po przywróceniu drożności ssanie nadal jest słabe, można przejść do kontroli turbiny i silnika. |
| Odkurzacz wyłącza się po kilku minutach | Przegrzewanie, zapchany przepływ, zabezpieczenie termiczne, przeciążony lub zużyty silnik | Filtry, temperaturę obudowy, zapach, czas ponownego uruchomienia i stan silnika | Samoczynny powrót do pracy po ostygnięciu wskazuje na zadziałanie zabezpieczenia, ale nie identyfikuje jego przyczyny. |
Co sprawdzić przed wyjęciem silnika
- Odłącz odkurzacz od zasilania i opróżnij worek lub zbiornik.
- Sprawdź filtr wstępny, filtr silnika i filtr wylotowy. Zabrudzenie zwiększa opory przepływu i może powodować przegrzewanie.
- Obejrzyj wąż, rurę, ssawkę, króćce oraz klapy lub zawory zabezpieczające przed przepełnieniem. Zatkany kanał może imitować słaby silnik.
- Skontroluj przewód zasilający, wtyczkę, włącznik i złącza. Przewód może mieć przerwę pojawiającą się dopiero przy zginaniu.
- Jeżeli odkurzacz pracuje nierówno, hałasuje lub czuć spaleniznę, nie kontynuuj pracy tylko po to, aby „sprawdzić, czy jeszcze pochodzi”. Dalsza eksploatacja może uszkodzić komutator, elektronikę lub zabezpieczenie termiczne.
Diagnostyka silnika i turbiny
Oględziny po demontażu
Po wymontowaniu zespołu obejrzyj obudowę, przewody, zaciski, izolację i uszczelki. Szukaj nadpaleń, stopionych elementów, pyłu ze szczotek, śladów wilgoci oraz oznak ocierania turbiny. Wirnik powinien obracać się bez wyraźnego zacięcia i nadmiernego luzu. Szorstki obrót lub wyczuwalne luzy mogą wskazywać na zużycie łożysk.
W silniku szczotkowym sprawdza się długość i swobodę ruchu szczotek, stan sprężyn oraz powierzchnię komutatora. Szczotka może wyglądać poprawnie, a mimo to nie zapewniać prawidłowego docisku. Silne nierówności, głębokie rowki lub nadpalenia komutatora przemawiają przeciwko prostej wymianie samych szczotek.
Pomiary miernikiem
Pomiary wykonuj wyłącznie przy odłączonym urządzeniu, po rozładowaniu elementów, jeśli konstrukcja zawiera elektronikę, i po odłączeniu przewodów badanego podzespołu. Zmierz ciągłość obwodu silnika oraz sprawdź, czy nie ma zwarcia do dostępnych metalowych części zgodnie z procedurą serwisową danego modelu.
- Przerwa w obwodzie może oznaczać zużyte szczotki, uszkodzony przewód, termik albo przerwę w uzwojeniu. Nie pozwala sama w sobie wskazać, który z tych elementów jest winny.
- Bardzo mała rezystancja nie musi oznaczać sprawności. Uzwojenie może mieć zwarcie międzyzwojowe, którego prosty pomiar omomierzem nie wykryje.
- Prawidłowa ciągłość nie potwierdza sprawności pod obciążeniem. Silnik może mieć problem z komutatorem, łożyskiem, turbiną albo nadmiernym poborem prądu.
- Pomiar izolacji wymaga odpowiedniego przyrządu i procedury uwzględniającej elektronikę odkurzacza. Nie należy przykładać napięcia testowego do całego urządzenia bez odłączenia wrażliwych modułów.
Wartości rezystancji i prądu zależą od konkretnego silnika, napięcia, mocy, temperatury oraz sposobu pomiaru. Nie należy stosować jednej „uniwersalnej” wartości dla wszystkich odkurzaczy NILFISK. W modelach profesjonalnych prąd roboczy można oceniać cęgami prądowymi, ale taki test wykonuje się według dokumentacji konkretnej maszyny i przez osobę uprawnioną do pracy przy urządzeniach elektrycznych.
Dostęp do silnika i wymiana
Konstrukcja zależy od rodziny urządzenia. W części odkurzaczy domowych silnik znajduje się pod górną pokrywą lub w głowicy, natomiast w modelach typu VP930 dostęp uzyskuje się od strony dolnej: po zdjęciu dolnej pokrywy i osłony silnika odłącza się przewody, wysuwa zespół oraz kontroluje uszczelkę. Nie należy przenosić tej kolejności bezpośrednio na każdy model NILFISK.
Przed demontażem:
- odłącz wtyczkę od gniazda i zabezpiecz przewód przed przypadkowym podłączeniem;
- wykonaj zdjęcia ułożenia przewodów i oznacz złącza, jeżeli nie są kodowane;
- przygotuj pojemnik na śruby oraz miejsce, w którym nie dostanie się kurz do otwartego silnika;
- sprawdź, czy odkurzacz nie zawiera wody lub wilgotnych zanieczyszczeń;
- nie podważaj obudowy w miejscach, w których znajdują się zatrzaski lub uszczelki.
Podczas wymiany przełóż wyłącznie elementy przewidziane dla danego wariantu. Szczególną uwagę zwróć na uszczelki między turbiną, komorą filtra i obudową. Ich brak, skręcenie albo niewłaściwe ułożenie może spowodować nieszczelność, spadek ssania, hałas i zasysanie pyłu do silnika. W modelach, w których silnik jest osadzony na podkładkach tłumiących, trzeba zachować ich położenie.
Po montażu sprawdź, czy przewody nie są przyciśnięte pokrywą, turbina obraca się bez ocierania, a obudowa jest zamknięta i uszczelniona. Pierwsze uruchomienie wykonaj bez zatkanego przewodu i obserwuj dźwięk, zapach, drgania oraz temperaturę. Jeżeli pojawi się silne iskrzenie, dym lub nietypowy hałas, natychmiast odłącz urządzenie.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem, pomiar prądu podczas pracy oraz naprawa obwodów zasilających są przeznaczone dla wykwalifikowanego serwisanta lub elektryka. Nie mostkuj zabezpieczenia termicznego i nie uruchamiaj silnika z odsłoniętą turbiną.
Jak dobrać silnik do odkurzacza NILFISK
Najważniejsze są pełne dane urządzenia i oznaczenie starego podzespołu. Przygotuj:
- pełny model odkurzacza z tabliczki znamionowej;
- numer produktu, numer seryjny lub inne oznaczenie wariantu, jeśli występuje;
- numer części odczytany z silnika albo turbiny;
- napięcie i moc zapisane na etykiecie podzespołu;
- zdjęcie silnika, uszczelek, mocowań i złączy;
- wymiary oraz układ przyłączy, jeżeli katalog nie wskazuje jednoznacznej zgodności.

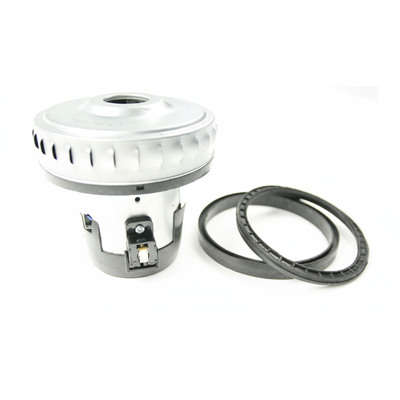

Przykładowo turbina oznaczona numerem 31000856 występuje jako zespół z uszczelkami dla określonych wariantów Nilfisk Buddy II. Nie oznacza to, że pasuje do każdego odkurzacza NILFISK o mocy 1200 W. O zgodności decydują także średnica, wysokość zespołu, mocowanie, uszczelnienie, złącza i wersja obudowy.
Nie kupuj części wyłącznie na podstawie zdjęcia, nazwy „silnik NILFISK” albo samej mocy. Dwa silniki o tej samej mocy mogą mieć inną turbinę, kierunek przepływu, średnicę kołnierza, wysokość, sposób chłodzenia lub połączenia elektryczne. W urządzeniach profesjonalnych numer modelu i numer seryjny mogą być konieczne do rozróżnienia wersji.
Przed zakupem porównaj pełne oznaczenia z tabliczki znamionowej, numer części oraz wymiary i mocowania. Jeżeli nie masz pewności, prześlij zdjęcie tabliczki oraz starego silnika do doboru — nie deklaruj zgodności na podstawie skróconego modelu.
FAQ
Czy spadek mocy ssania oznacza uszkodzony silnik?
Nie. Najpierw sprawdź worek lub zbiornik, filtry, wąż, rurę, ssawkę i uszczelki. Dopiero gdy przepływ powietrza jest drożny, a odkurzacz nadal pracuje słabo, warto ocenić turbinę i silnik.
Czy można wymienić same szczotki zamiast całego silnika?
Czasami tak, jeśli konstrukcja umożliwia wymianę szczotek, komutator nie jest poważnie uszkodzony, a łożyska i turbina są sprawne. Jeżeli występują nadpalenia, silne iskrzenie, luzy lub uszkodzenie uzwojeń, wymiana samych szczotek może nie rozwiązać problemu.
Czy silnik o tej samej mocy będzie pasował do mojego NILFISK?
Nie musi. Oprócz mocy liczą się napięcie, wymiary, mocowanie, złącza, turbina, uszczelki i wariant urządzenia. Zgodność trzeba potwierdzić po pełnym oznaczeniu odkurzacza i numerze części.
Dlaczego nowy silnik nadal słabo zasysa?
Przyczyną może być nieszczelna uszczelka, źle zamontowany filtr, zatkany przewód, pęknięty wąż albo nieprawidłowo osadzona turbina. Sprawdź cały tor przepływu powietrza, a nie tylko sam silnik.
Czy można sprawdzać silnik pod napięciem w domu?
Pomiar napięcia lub prądu podczas pracy wymaga zabezpieczeń, odpowiednich przyrządów i znajomości schematu konkretnego modelu. Jest to zadanie dla wykwalifikowanego serwisanta. Przy odłączonym urządzeniu można natomiast wykonać podstawowe oględziny i kontrolę przewodów.
Jakie dane wysłać do doboru części?
Najlepiej podać pełny model z tabliczki znamionowej, numer produktu lub seryjny, oznaczenie starego silnika, moc i napięcie oraz zdjęcia złączy, mocowania i uszczelek. Taki zestaw danych ogranicza ryzyko zamówienia podobnej, lecz niepasującej części.
