Części do okapu Amica KH 17183
Części do okapu Amica KH 17183 pozwalają usunąć usterki sterowania, oświetlenia, dmuchawy, filtracji i obudowy. Słaby ciąg lub hałas nie musi jednak oznaczać awarii silnika — przyczyną bywa zabrudzony filtr albo instalacja wylotowa. Przed zakupem sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny, ponieważ podobne wersje okapu mogą wykorzystywać inne elementy.
Od objawu do właściwej części
W okapie Amica KH 17183 podobny objaw może wynikać z uszkodzenia części, zabrudzenia albo nieprawidłowego przepływu powietrza. Przed zamówieniem silnika lub płytki sterowania warto oddzielić usterkę urządzenia od problemu z filtrami i kanałem wylotowym.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap działa, ale słabo usuwa parę | zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny lub oporowy przewód, brak dopływu powietrza do kuchni, zabrudzona dmuchawa | stan filtrów, drożność wylotu, reakcję okapu po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza; brak poprawy nie potwierdza jeszcze uszkodzenia silnika |
| Silnik buczy, lecz wirnik nie rusza | zablokowany wirnik, tłuszcz w dmuchawie, uszkodzony kondensator silnika, uzwojenie lub układ sterowania | przy odłączonym zasilaniu sprawdzić, czy wirnik obraca się swobodnie; technik może zbadać kondensator, uzwojenia i zasilanie silnika | opór mechaniczny kieruje diagnostykę na dmuchawę; swobodny wirnik wymaga sprawdzenia obwodu rozruchu i sterowania |
| Okap nie reaguje, nie działa też światło | gniazdo lub obwód zasilania, przewód, złącze, bezpiecznik na płytce, zasilacz modułu lub panel sterowania | sprawdzić gniazdo znanym sprawnym odbiornikiem; dalsze pomiary prowadzić na odłączonej płytce lub zgodnie ze schematem | napięcie w gniazdku potwierdza tylko zasilanie instalacji, nie sprawność przewodu ani elektroniki okapu |
| Nie działa wyłącznie oświetlenie | źródło światła, oprawka, przewody, styki przycisku lub obwód załączający na płytce | po odłączeniu zasilania obejrzeć oprawę, przewody i ślady przegrzania; sprawdzić właściwe źródło światła | sprawna żarówka nie wyklucza uszkodzenia oprawki, połączenia ani sterowania |
| Okap pracuje głośniej niż wcześniej | zapchany filtr, zabrudzony lub niewyważony wirnik, poluzowana obudowa, klapa zwrotna, zwężenie lub ostre załamania przewodu | ustalić, czy hałas zależy od biegu i czy występuje również bez obciążenia instalacją wylotową | hałas pojawiający się dopiero po połączeniu z kanałem częściej wskazuje na opory i turbulencje niż na sam silnik |
Słaby ciąg: filtr, wentylacja czy dmuchawa?
Najpierw ustal tryb pracy. W trybie wyciągu powietrze jest kierowane przewodem na zewnątrz. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy. Filtr węglowy jest potrzebny w obiegu zamkniętym, ale w instalacji wyciągowej stanowi dodatkowy opór i zwykle nie powinien pozostawać zamontowany, jeśli instrukcja danego wykonania nie przewiduje inaczej.
- Odłącz okap od zasilania i wyjmij metalowy filtr przeciwtłuszczowy.
- Oceń, czy siatka nie jest zalepiona tłuszczem. Filtr aluminiowy można umyć zgodnie z instrukcją i dokładnie wysuszyć przed montażem.
- Jeżeli okap pracuje jako pochłaniacz, sprawdź wiek i stan filtra węglowego. Standardowego filtra jednorazowego nie należy myć, chyba że producent konkretnego wkładu wyraźnie dopuszcza regenerację.

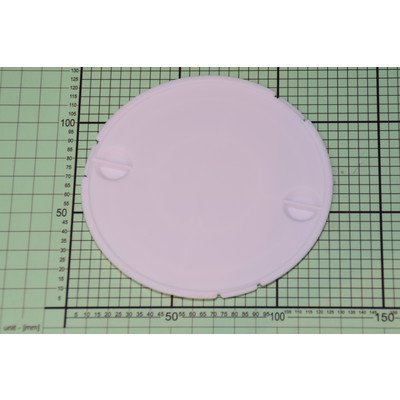

- Sprawdź, czy klapa zwrotna otwiera się bez zacinania, a przewód nie jest zgnieciony, zwężony lub zatkany.
- Uruchom okap przy uchylonym oknie. Wyraźna poprawa może oznaczać niedostateczny nawiew do szczelnego pomieszczenia.
Serwisant może dodatkowo porównać pracę dmuchawy z podłączonym i odłączonym przewodem wylotowym. Jeżeli po odłączeniu kanału urządzenie pracuje ciszej i wytwarza prawidłowy strumień, przed wymianą silnika trzeba sprawdzić instalację. Instrukcja rodziny KH 17183 E wskazuje przewód o średnicy 150 mm i możliwie krótką, bezpośrednią drogę wylotu; nie należy jednak przenosić tego wymiaru na inną wersję bez potwierdzenia oznaczeń urządzenia.

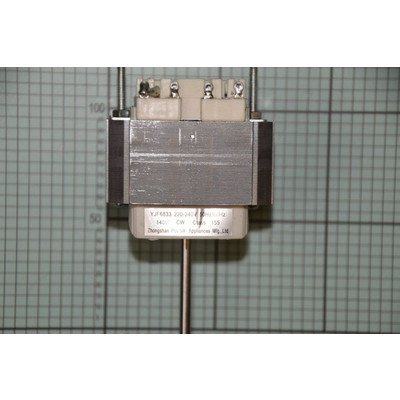

Jak sprawdzić silnik i kondensator?

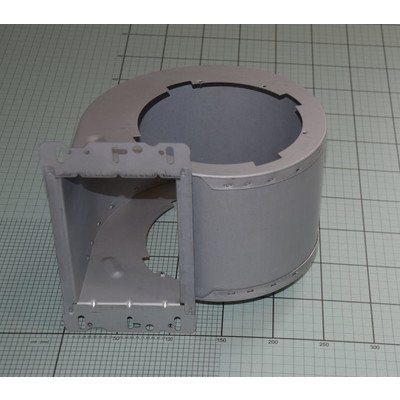

Przy odłączonym zasilaniu zdejmij filtr i spróbuj delikatnie obrócić wirnik. Powinien obracać się bez tarcia o obudowę i bez wyraźnego zacięcia. Nagromadzony tłuszcz, zdeformowana obudowa dmuchawy albo ciało obce mogą powodować buczenie, drgania i trudny rozruch.
Jeżeli wirnik jest swobodny, a silnik buczy lub startuje nieregularnie, jednym z podejrzanych elementów jest kondensator współpracujący z silnikiem — o ile występuje w danym wykonaniu. Pomiar wykonuje się po odłączeniu i bezpiecznym rozładowaniu kondensatora, miernikiem pojemności. Wynik należy porównać z wartością oraz tolerancją podaną na jego obudowie. Zaniżona pojemność uzasadnia wymianę na element o tej samej pojemności, odpowiednim napięciu znamionowym i przeznaczeniu do pracy z silnikiem.
Pomiar rezystancji uzwojeń może wykazać przerwę lub zwarcie, ale sam prawidłowy wynik nie potwierdza pracy silnika pod obciążeniem ani sprawności izolacji. Nie ma jednej uniwersalnej rezystancji dla wszystkich silników stosowanych w tej rodzinie okapów.
Pomiary pod napięciem sieciowym, badanie izolacji oraz uruchamianie silnika poza urządzeniem są przeznaczone dla wykwalifikowanego technika. Wewnątrz okapu występuje napięcie niebezpieczne, a metalowa obudowa zwiększa skutki błędnego podłączenia.
Gdy panel sterowania jest martwy
Jeżeli nie działa ani wentylator, ani oświetlenie, zacznij od gniazdka i przewodu zasilającego. Dopiero później podejrzewaj płytkę. Potwierdzone przypadki napraw okapów pokazują, że całkowicie martwy panel może wynikać z uszkodzenia zasilacza modułu lub jego zabezpieczenia, a nie z awarii całej elektroniki.
Po wymontowaniu i odłączeniu płytki technik może sprawdzić:
- ciągłość bezpiecznika i ścieżek zasilających;
- złącza oraz wiązki między panelem, płytką i silnikiem;
- ślady przepięcia, przegrzania, pęknięcia lutów i uszkodzone elementy zasilacza;
- napięcia wyjściowe zasilacza modułu według schematu właściwego dla płytki.
Przepalony bezpiecznik nie powinien być wymieniany bez ustalenia przyczyny jego zadziałania. Zastępowanie go elementem o większym prądzie, mostkiem lub drutem może doprowadzić do dalszego uszkodzenia i pożaru. Płytka bywa naprawialna, dlatego przed zakupem kompletnego modułu warto uzyskać diagnozę elektronika.
Oświetlenie nie działa, ale dmuchawa pracuje

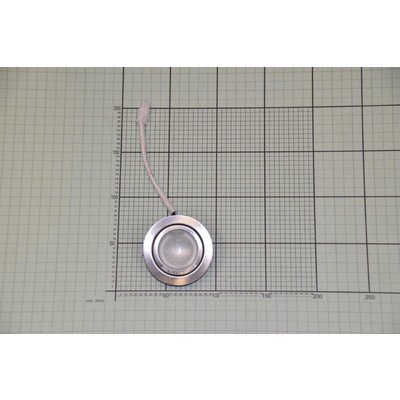

W pierwszej kolejności sprawdź źródło światła zgodne z oprawą oraz stan styków. Okopcenie, nadtopienie tworzywa lub luźny przewód wskazują, że wymiana samej żarówki może nie wystarczyć. W źródle żarowym lub halogenowym pomiar ciągłości odłączonego elementu pozwala wykryć przerwane włókno. Nie jest to właściwa metoda oceny każdego zamiennika LED z wbudowaną elektroniką.
Jeżeli źródło światła i oprawa są sprawne, problem może leżeć w przewodach, przycisku albo elemencie wykonawczym płytki. Brak oświetlenia nie jest więc samodzielnym dowodem uszkodzenia modułu.
Dostęp do części i wymiana

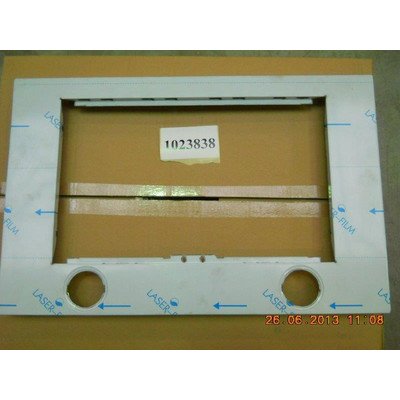

Podstawowy dostęp serwisowy rozpoczyna się zwykle od zdjęcia filtrów przeciwtłuszczowych. Pozwala to obejrzeć wnętrze, wirnik, oprawy i część połączeń. Dostęp do silnika, obudowy dmuchawy lub płytki może wymagać również zdjęcia osłony wewnętrznej albo elementów komina. Kolejność zależy od wersji wykonania oraz miejsca montażu podzespołu.
Przed demontażem:
- odłącz urządzenie od zasilania i upewnij się, że oświetlenie ostygło;

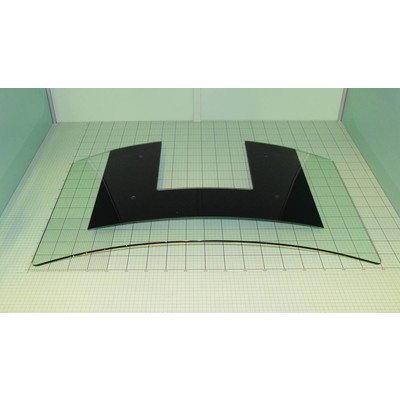

- zabezpiecz płytę grzewczą i szklane części okapu;
- fotografuj położenie złączy i prowadzenie przewodów;
- odłączaj wtyki za obudowę złącza, nie ciągnij za przewody;
- podtrzymuj silnik lub szybę przed odkręceniem ostatniego mocowania;
- usuń tłuszcz z powierzchni montażowych, ale nie zalewaj silnika ani elektroniki.
Po naprawie sprawdź stabilność mocowań, swobodę wirnika, ułożenie przewodów z dala od części ruchomych oraz działanie oświetlenia i wszystkich biegów. Nie uruchamiaj okapu z luźną płytką, odsłoniętymi zaciskami lub niezabezpieczonym wirnikiem.
Jak dobrać części do Amica KH 17183?
Sama nazwa KH 17183 i podobny wygląd części nie muszą wystarczyć. W materiałach technicznych oraz nazwach podzespołów pojawia się także oznaczenie KH 17183 E. Nie należy automatycznie utożsamiać go z KH 17183 ani z podobnym KH 17184 E bez potwierdzenia katalogowego.
Do doboru przygotuj:
- pełny model urządzenia;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie wymontowanej części, jeżeli jest czytelne;
- zdjęcie złącza, mocowań i całej tabliczki.
W przypadku filtrów sprawdź kształt, wymiary i sposób mocowania. Przy oprawie liczą się rodzaj źródła, napięcie, mocowanie i złącze. Silnik musi odpowiadać nie tylko mocą, lecz także konstrukcją dmuchawy, liczbą prędkości, połączeniami i mocowaniami. Dla płytki sterowania ważny jest numer zespołu oraz wersja wykonania; identyczny układ przycisków nie gwarantuje zgodności elektrycznej.
Jeżeli dane z tabliczki kierują do innego wariantu, wróć do nadrzędnej kategorii okapów Amica. W przypadku obsługi w trybie pochłaniacza pomocna jest również kategoria filtrów do okapów Amica. Ostateczny wybór potwierdź po kodzie wyrobu i pełnym numerze fabrycznym, a nie wyłącznie po zdjęciu produktu.
FAQ – części do okapu Amica KH 17183
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, dopływ powietrza do kuchni, klapę zwrotną i drożność przewodu. Silnik staje się bardziej prawdopodobną przyczyną, gdy wirnik pracuje wolno, nierówno, przegrzewa się albo nie osiąga prawidłowych obrotów mimo drożnej instalacji.
Dlaczego silnik buczy, ale wentylator nie rusza?
Przyczyną może być zablokowany wirnik, zanieczyszczenie dmuchawy, zużyty kondensator silnika, uszkodzenie uzwojenia lub brak właściwego sterowania. Swobodę wirnika sprawdza się bez zasilania; kondensator i obwody elektryczne wymagają osobnych pomiarów.
Czy filtr węglowy jest potrzebny przy podłączeniu do komina?
Filtr węglowy służy przede wszystkim do pracy w obiegu zamkniętym, gdy oczyszczone powietrze wraca do pomieszczenia. Przy sprawnym wyciągu odprowadzającym powietrze na zewnątrz zwykle się go nie stosuje, o ile instrukcja konkretnego wykonania nie stanowi inaczej.
Czy można dobrać płytkę sterowania po wyglądzie panelu?
Nie. Płytki o podobnym układzie przycisków mogą różnić się zasilaniem, programem, wyprowadzeniami i obsługą silnika. Potrzebny jest numer płytki oraz pełne dane okapu: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Czy martwy moduł trzeba zawsze wymienić?
Nie. Przyczyną może być uszkodzone zabezpieczenie, zasilacz niskonapięciowy, pojedynczy element lub połączenie. Moduł warto najpierw zdiagnozować, ponieważ naprawa elektroniki może być możliwa. Nie należy jednak wymieniać przepalonego bezpiecznika bez znalezienia przyczyny.
Gdzie znaleźć dane potrzebne do doboru części?
Odczytaj tabliczkę znamionową okapu; jej położenie zależy od wykonania i może wymagać wyjęcia filtra przeciwtłuszczowego. Zapisz model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Zachowaj wszystkie zera i pozostałe znaki oznaczenia.
