Części do okapu Amica KH 17184
Części do okapu Amica KH 17184 dobiera się na podstawie pełnego oznaczenia urządzenia oraz rodzaju usterki. Przy słabym ciągu sprawdź filtry, drożność kanału i wirnik, a przy braku reakcji, światła lub wybranych biegów także przełączniki, przewody i moduł sterujący.
Jak rozpoznać właściwy zakres części do KH 17184
Amica KH 17184 to kominowy okap ścienny z mechanicznym sterowaniem przyciskami. W zależności od wersji i sposobu eksploatacji części mogą dotyczyć układu zasysania, filtracji, oświetlenia, sterowania albo konstrukcji obudowy. W tej rodzinie występują między innymi filtry aluminiowe i węglowe, wirniki, silnik lub komplet wentylatora, przełączniki, oprawy oświetleniowe, elementy obudowy, szyba, klapka kanału oraz mocowania.
Nie zakładaj, że każdy problem z okapem oznacza uszkodzenie silnika. Ten sam objaw może wynikać z zabrudzenia, niedrożnego przewodu, uszkodzonego przełącznika, przerwy w wiązce albo awarii zasilania.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Okap jest całkowicie martwy | Brak zasilania, uszkodzony przewód, przełącznik, złącze, moduł lub zabezpieczenie | Sprawdź gniazdo i przewód bez otwierania urządzenia. Po odłączeniu od sieci obejrzyj dostępne złącza pod kątem nadpaleń i luzów | Jeżeli zasilanie jest prawidłowe, a nie działa również światło, nie zaczynaj od zakupu silnika. Potrzebna jest kontrola toru zasilania i sterowania |
| Światło działa, ale wentylator nie | Przełącznik biegu, wiązka, kondensator pracy, silnik, wirnik lub element sterujący | Przy odłączonym urządzeniu sprawdź, czy wirnik obraca się swobodnie i czy nie jest oblepiony tłuszczem. Kontrolę napięcia przy silniku wykonuje wykwalifikowany serwisant | Swobodny obrót nie potwierdza sprawności elektrycznej. Brak napięcia na silniku wskazuje raczej na sterowanie lub przewody, a obecność właściwego zasilania kieruje diagnostykę do silnika i kondensatora |
| Silnik buczy albo rusza dopiero po popchnięciu | Kondensator pracy, łożyska, zabrudzenie, ocierający wirnik lub mechaniczne zablokowanie | Odłącz urządzenie i sprawdź opory mechaniczne, luz oraz ślady ocierania. Kondensator badaj po odłączeniu i rozładowaniu, zgodnie z dokumentacją jego konkretnego wariantu | Pomiar pojemności może wskazać uszkodzenie, ale nie zastępuje sprawdzenia silnika pod obciążeniem. Nie montuj kondensatora o przypadkowej pojemności lub klasie pracy |
| Okap działa tylko na jednym biegu | Zużyte styki przełącznika, przerwa w przewodzie, uszkodzony regulator albo uzwojenie silnika | Porównaj działanie wszystkich pozycji i obejrzyj przełącznik oraz wiązkę po odłączeniu zasilania | Jeżeli tylko jedna pozycja reaguje, podejrzenie toru zmiany biegów jest bardziej uzasadnione niż wymiana całego zespołu wentylatora |
| Ciąg jest wyraźnie słabszy | Zabrudzony filtr, zatłuszczony wirnik, niedrożny kanał, klapka zwrotna, zbyt długi lub niewłaściwie poprowadzony przewód, zużyty silnik | Wyjmij i wyczyść filtr przeciwtłuszczowy. Sprawdź, czy wirnik nie jest oblepiony oraz czy przewód i wylot nie są zatkane. Rozróżnij pracę jako wyciąg i pochłaniacz | Jeżeli po czyszczeniu ciąg wraca, zakup silnika nie jest potrzebny. W trybie pochłaniacza sprawność zależy także od filtra węglowego i przepływu powietrza przez obudowę |
| Oświetlenie nie działa, lecz wentylator pracuje | Zużyta żarówka, oprawa, przewody, przełącznik światła, transformator lub element sterujący | Najpierw sprawdź typ źródła światła i jego osadzenie. Po odłączeniu zasilania obejrzyj styki oprawy; pomiar napięcia wykonuje osoba uprawniona | Sprawna żarówka nie wyklucza uszkodzenia oprawy lub toru zasilania. Nie podłączaj źródła o innym napięciu albo mocy tylko dlatego, że pasuje do gniazda |
| Okap głośno pracuje lub drży | Luźne mocowanie, zabrudzony albo pęknięty wirnik, ocierająca obudowa, zużyte łożysko, niewłaściwy montaż kanału | Sprawdź mocowanie obudowy, stan wirnika i ślady kontaktu z osłoną. Nie uruchamiaj urządzenia z pękniętym wirnikiem | Hałas mechaniczny może uszkodzić silnik lub obudowę. Wymiana samego silnika nie pomoże, jeśli przyczyną jest luźne mocowanie albo uszkodzony wirnik |
Słaby ciąg nie zawsze oznacza awarię części
Przed demontażem zespołu wentylatora wykonaj prostsze kontrole:

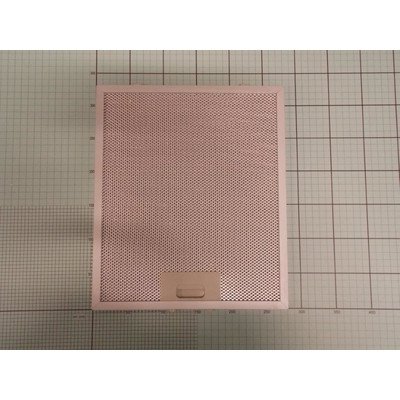

- Filtr przeciwtłuszczowy – tłuszcz ogranicza przepływ i może obciążać wirnik. Filtr wyjmij zgodnie z konstrukcją okapu, umyj środkiem przeznaczonym do usuwania tłuszczu i całkowicie wysusz przed montażem.
- Filtr węglowy – dotyczy pracy w obiegu zamkniętym. Nie zastępuje filtra aluminiowego i nie powinien być traktowany jako filtr do wielokrotnego mycia, jeżeli producent nie przewidział takiej możliwości.

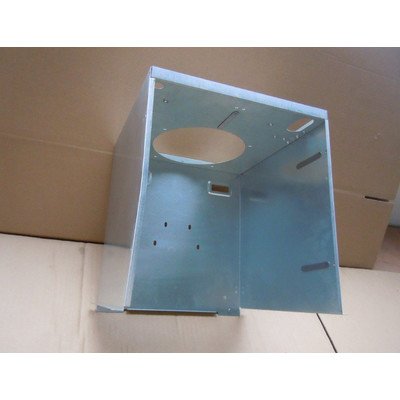

- Wirnik i komora turbiny – sprawdź, czy łopatki nie są pokryte lepkim osadem, pęknięte lub poluzowane. Nie wyginaj łopatek podczas czyszczenia.

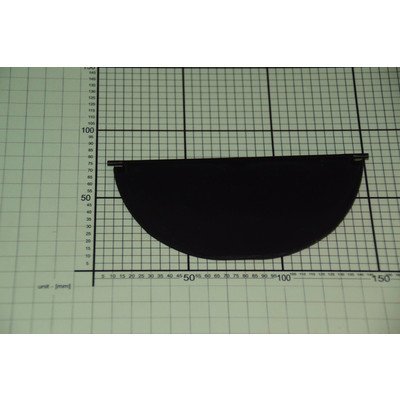

- Kanał wentylacyjny – w trybie wyciągu opory przepływu mogą wynikać z niedrożności, wielu ostrych załamań, niewłaściwej średnicy lub źle działającej klapki zwrotnej. Sam okap może być sprawny.
- Sposób pracy – w pochłaniaczu powietrze wraca do pomieszczenia po przejściu przez filtry. Nie należy porównywać jego odczuwalnego ciągu bezpośrednio z prawidłowo wykonanym wyciągiem.
Diagnostyka silnika, kondensatora i sterowania
W KH 17184 silnik, przełączniki i przewody pracują w obwodzie sieciowym. Oględziny wykonuj po odłączeniu wtyczki, a pomiary napięcia i testowanie pod obciążeniem pozostaw wykwalifikowanemu serwisantowi z odpowiednim miernikiem i zabezpieczeniem.
Jeżeli silnik nie startuje, najpierw ustal, czy wirnik nie jest zablokowany i czy filtr oraz komora nie są silnie zatłuszczone. Następnie trzeba rozdzielić dwie hipotezy: brak zasilania silnika albo zasilanie dochodzi, lecz silnik nie pracuje prawidłowo. W pierwszym przypadku podejrzane są przełącznik, przewody, złącza i element sterujący. W drugim sprawdza się silnik, kondensator pracy i mechanikę wirnika.
Kondensator należy oceniać po jego oznaczeniu, nie po wyglądzie podobnej części. Pomiar pojemności powinien być wykonany po odłączeniu elementu od układu albo w sposób przewidziany przez procedurę serwisową. Wynik poza tolerancją może potwierdzić wadę kondensatora, ale prawidłowa pojemność nie wyklucza uszkodzenia silnika, łożysk ani połączeń.
Na płytce lub w obwodzie zasilania mogą występować elementy zabezpieczające i przeciwzakłóceniowe. Ich uszkodzenie po przepięciu nie oznacza, że wystarczy wymienić sam bezpiecznik, warystor lub kondensator. Przed ponownym uruchomieniem trzeba znaleźć przyczynę zwarcia i ocenić pozostałe elementy. Nie wolno zastępować zabezpieczenia elementem o wyższym prądzie ani omijać go przewodem.
Opisane czynności serwisowe przy otwartym urządzeniu, pomiarach pod napięciem i naprawie modułu wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części i wymiana
Dokładna kolejność demontażu zależy od wersji wykonania, dlatego przed rozpoczęciem pracy przygotuj zdjęcia połączeń i oznacz przewody. Typowy dostęp do elementów zaczyna się od:
- odłączenia okapu od sieci i zabezpieczenia go przed przypadkowym włączeniem;
- wyjęcia filtra przeciwtłuszczowego;

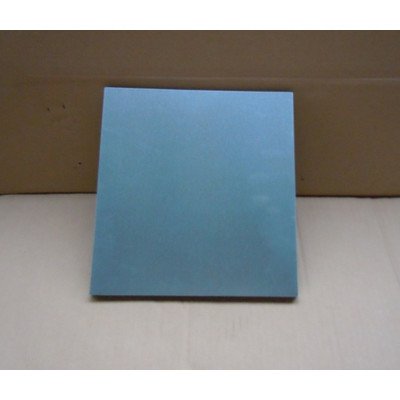

- zdjęcia dostępnej osłony dolnej lub pokrywy komory, jeżeli zasłania turbinę, przełączniki albo oprawy;
- odłączenia złączy dopiero po ich oznaczeniu i bez ciągnięcia za przewody;

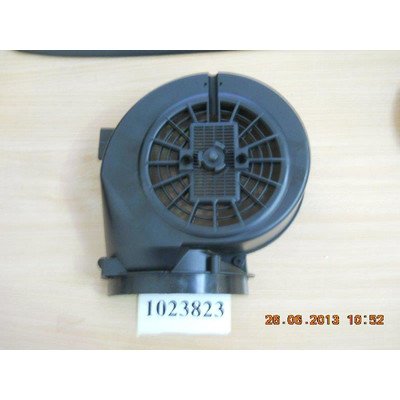

- odkręcenia odpowiednich mocowań silnika, obudowy wentylatora, oprawy lub panelu.
Przy wymianie wirnika zwróć uwagę na kierunek jego osadzenia, podkładki, nakrętki i odległość od obudowy. Przy wymianie silnika porównaj nie tylko rozstaw mocowań, lecz także liczbę przewodów, sposób regulacji biegów, położenie wyprowadzeń i współpracujący kondensator. Po montażu sprawdź, czy żaden przewód nie dotyka ruchomych części ani ostrych krawędzi.

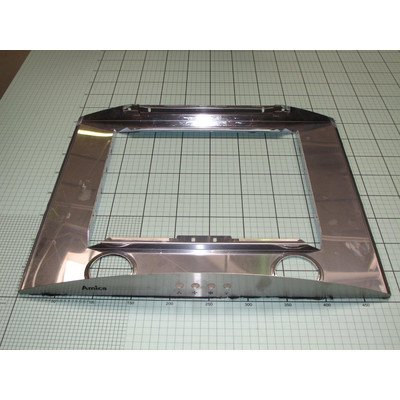

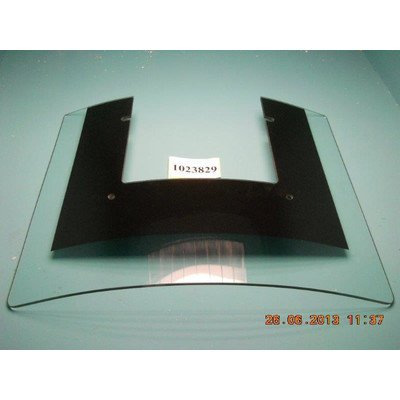

Przy częściach szklanych i elementach obudowy zabezpiecz powierzchnię przed upadkiem. Nie dokręcaj mocowań z nadmierną siłą, ponieważ szkło i cienkie blachy mogą pęknąć lub odkształcić się. Po zakończeniu naprawy skontroluj stabilność obudowy, swobodny obrót wirnika, działanie każdego biegu i oświetlenia. Pierwsze uruchomienie wykonuj bez dotykania urządzenia i przerwij je przy zapachu spalenizny, iskrzeniu, nadmiernych drganiach albo ponownym zadziałaniu zabezpieczenia.
Jak dobrać część do Amica KH 17184
Skrócona nazwa KH 17184 może nie wystarczyć do potwierdzenia zgodności. Odczytaj z tabliczki znamionowej:
- pełny model, w tym ewentualną końcówkę, na przykład KH 17184 E;
- kod wyrobu;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie uszkodzonej części, jeżeli jest widoczne po demontażu.
Przy filtrach i elementach mechanicznych porównaj także wymiary, kształt, punkty mocowania, liczbę zaczepów, stronę montażu i sposób pracy okapu. Przy oprawach oraz źródłach światła sprawdź napięcie, moc, typ trzonka i konstrukcję gniazda. Przy silniku lub przełączniku ważne są parametry elektryczne, sposób podłączenia i współpraca z konkretnym układem regulacji.
Nie wybieraj części wyłącznie na podstawie zdjęcia, nazwy handlowej albo identycznego złącza. Dwa elementy mogą wyglądać tak samo, ale różnić się mocowaniem, uzwojeniem, napięciem, kierunkiem pracy lub przeznaczeniem do innej wersji urządzenia. Zamiennik można uznać za właściwy dopiero po potwierdzeniu jego zgodności katalogowej i parametrów.
Jeżeli oznaczenie jest niepełne, prześlij zdjęcie tabliczki znamionowej oraz zdjęcie starej części z widocznym numerem. W przypadku Amica podaj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny — pozwala to ograniczyć ryzyko dobrania elementu do podobnego, lecz innego wariantu.
Konserwacja, która ogranicza ryzyko awarii
Regularnie usuwaj tłuszcz z filtra, powierzchni wlotowej i dostępnych elementów komory. Nie dopuszczaj do pracy z mocno zatkanym filtrem. Po czyszczeniu zamontuj filtr prawidłowo, ponieważ luźny element może drgać i powodować hałas. W trybie pochłaniacza kontroluj stan filtra węglowego i wymieniaj go zgodnie z instrukcją właściwą dla danego wariantu.
Nie zalewaj wodą przełączników, opraw, silnika ani modułu. Nie używaj płomienia do sprawdzania instalacji elektrycznej i nie uruchamiaj okapu z usuniętymi osłonami, jeżeli ruchome lub dostępne części stwarzają zagrożenie.
FAQ
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy przy pracy w obiegu zamkniętym, zabrudzenie wirnika, klapkę zwrotną i drożność kanału. Dopiero gdy te przyczyny zostaną wykluczone, warto sprawdzać silnik i jego kondensator.
Czy można dobrać część do KH 17184 tylko po nazwie modelu?
Nie zawsze. Pełny model może występować w kilku wariantach. Do doboru przygotuj model z końcówką, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej Amica.
Co sprawdzić, gdy działa światło, ale wentylator nie?
Najpierw sprawdź, czy wirnik obraca się bez zacięć i czy nie jest oblepiony tłuszczem. Następnie trzeba rozróżnić brak zasilania silnika od awarii silnika lub kondensatora. Pomiar napięcia w otwartym urządzeniu powinien wykonać wykwalifikowany serwisant.
Dlaczego okap działa tylko na jednym biegu?
Możliwą przyczyną są zużyte styki przełącznika, przerwa w wiązce, uszkodzony regulator albo problem w uzwojeniu silnika. Jeżeli pozostałe funkcje działają, nie kupuj od razu kompletnego wentylatora — najpierw sprawdź tor zmiany biegów.
Czy filtr węglowy można umyć i używać ponownie?
Zwykły filtr węglowy do pochłaniacza nie jest odpowiednikiem zmywalnego filtra aluminiowego. Możliwość czyszczenia zależy od konstrukcji konkretnego elementu; w razie braku wyraźnej informacji producenta filtr należy wymienić, a nie prać ani regenerować domowymi metodami.
Czy identycznie wyglądający silnik będzie pasował?
Nie musi. Porównaj oznaczenie, mocowanie, liczbę przewodów, sposób regulacji biegów, parametry elektryczne i współpracujący kondensator. Zgodność potwierdzaj po pełnych danych urządzenia oraz numerze części, nie tylko po fotografii.
