Części do okapu Amica OKB 9911
Części do okapu Amica OKB 9911 obejmują między innymi filtry, elementy sterowania, oświetlenie, klapki zwrotne i zespoły silnika. Przed zakupem ustal, czy słabe pochłanianie wynika z zabrudzonego filtra lub niedrożnego kanału, czy z usterki napędu. Właściwy wariant części dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać, której części wymaga okap Amica OKB 9911?
Ten sam objaw może wynikać z usterki podzespołu albo z nieprawidłowego przepływu powietrza. Przed zamówieniem silnika lub sterownika warto ustalić, czy okap pracuje jako wyciąg, odprowadzający powietrze do kanału, czy jako pochłaniacz, który zwraca przefiltrowane powietrze do kuchni.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzony filtr tłuszczowy, zużyty filtr węglowy, zamknięta klapka zwrotna, niedrożny lub zagięty przewód | Uruchom najwyższy bieg, oceń przepływ przy wylocie i sprawdź filtry oraz kanał | Poprawa po zdjęciu silnie zabrudzonego filtra wskazuje na ograniczenie przepływu, lecz nie potwierdza sprawności całej instalacji |
| Oświetlenie działa, ale wentylator nie rusza | Przełącznik silnika, przewody, kondensator współpracujący z silnikiem, zablokowany wirnik lub silnik | Po odłączeniu zasilania sprawdź swobodę obrotu wirnika, połączenia i przełącznik | Wirnik stawiający duży opór kieruje diagnostykę na zabrudzenie lub napęd; swobodny obrót nie wyklucza usterki elektrycznej |
| Silnik buczy i nie osiąga obrotów | Zablokowany wirnik, zużyte łożyskowanie, uszkodzone uzwojenie albo utrata pojemności kondensatora, jeśli występuje | Sprawdź mechanikę wirnika i pojemność kondensatora poza obwodem | Pojemność wyraźnie różna od oznaczenia kwalifikuje kondensator do wymiany, ale prawidłowy wynik nie potwierdza sprawności silnika pod obciążeniem |
| Działa tylko wybrany bieg | Zużyty suwak lub przełącznik, przerwane połączenie, uszkodzenie obwodu danego biegu silnika | Sprawdź mechanizm suwaka i ciągłość odpowiednich torów przełącznika | Brak przejścia tylko w jednej pozycji przemawia za usterką przełącznika; sprawny przełącznik wymaga dalszej kontroli przewodów i silnika |
| Nie działa ani światło, ani wentylator | Brak zasilania, uszkodzony przewód, połączenie wejściowe, zabezpieczenie lub zespół sterowania | Najpierw sprawdź gniazdo innym odbiornikiem, następnie przewód i oględziny sterownika | Obecność zasilania w gnieździe wyklucza tylko instalację przed okapem, a nie przewód i elektronikę urządzenia |
| Okap grzechocze lub wibruje | Poluzowana klapka zwrotna, zabrudzony albo uszkodzony wirnik, luźne mocowanie, rezonans kanału | Porównaj dźwięk na różnych biegach i skontroluj klapki, wirnik, obudowę oraz przewód | Grzechot przy wylocie wskazuje raczej na klapki; tarcie zależne od obrotów może pochodzić z wirnika lub obudowy |
Słabe pochłanianie nie musi oznaczać uszkodzenia silnika

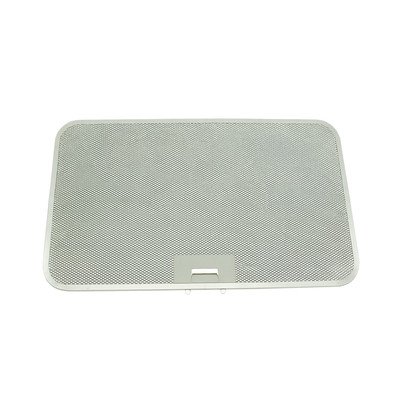

W trybie wyciągu zacznij od metalowego filtra przeciwtłuszczowego. Warstwa tłuszczu ogranicza przepływ i obciąża wentylator. Filtr metalowy można zwykle umyć ręcznie łagodnym detergentem lub w zmywarce, o ile nie jest zdeformowany, rozwarstwiony albo skorodowany. Przed ponownym montażem musi całkowicie wyschnąć.
Filtr węglowy ma zastosowanie przy pracy w obiegu zamkniętym. Po nasyceniu słabiej pochłania zapachy i zwiększa opory przepływu. Standardowego filtra z węglem aktywnym nie należy myć, jeśli producent konkretnego wkładu nie oznaczył go jako regenerowalny. Właściwy wkład można znaleźć w kategorii filtrów do okapów Amica.
Jeśli filtry są czyste, sprawdź:
- czy klapki zwrotne otwierają się bez zacinania;
- czy przewód odprowadzający nie jest zgnieciony, zatkany albo rozłączony;
- czy wylot zewnętrzny nie został zasłonięty;
- czy do kuchni może napływać powietrze uzupełniające;
- czy wirnik nie jest oblepiony tłuszczem i obraca się bez ocierania.
Test ze zdjętym filtrem służy jedynie do krótkiego porównania przepływu. Nie należy normalnie używać okapu bez filtra tłuszczowego, ponieważ zanieczyszczenia przedostają się wtedy do wirnika, silnika i instalacji elektrycznej.
Jak sprawdzić przełącznik, silnik i kondensator?
Przed pomiarem odłącz okap od sieci i upewnij się, że nie można go przypadkowo włączyć. Zdejmij filtr tłuszczowy, a następnie osłonę zapewniającą dostęp do badanego zespołu. Układ obudowy i mocowań może różnić się między wariantami, dlatego nie należy odkręcać całego okapu od ściany, dopóki nie zostanie potwierdzone, że jest to konieczne.

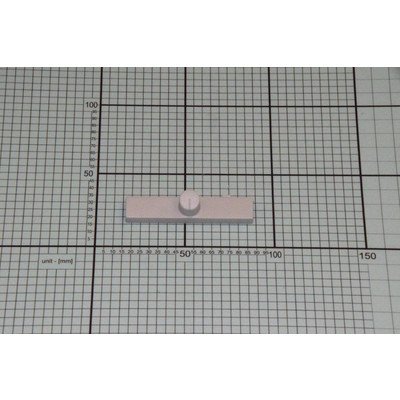

Kontrola suwaków i przełączników
W OKB 9911 występują oddzielne elementy obsługujące silnik i oświetlenie. Uszkodzony suwak może nie przesuwać mechanizmu przełącznika mimo wyczuwalnego ruchu palca. Najpierw obejrzyj zaczepy, prowadzenie suwaka i korpus przełącznika.
Do pomiaru ciągłości odłącz przewody od badanego przełącznika, oznaczając ich położenie lub wykonując wyraźne zdjęcie. Miernik ustaw na test ciągłości albo niski zakres rezystancji. Dla każdej pozycji sprawdź, czy zwiera się właściwy tor. Brak przejścia tam, gdzie styki powinny być zwarte, wskazuje na zużycie lub przypalenie przełącznika. Sam poprawny pomiar bez obciążenia nie wykrywa jednak każdego przypadku nadpalonych styków, które zwiększają rezystancję dopiero podczas pracy.

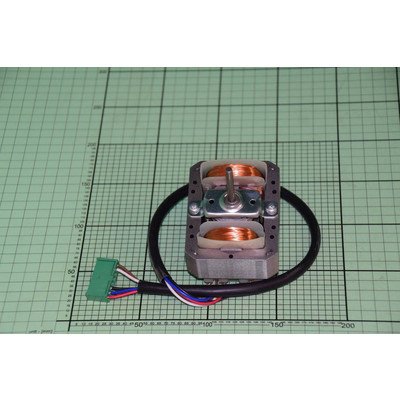

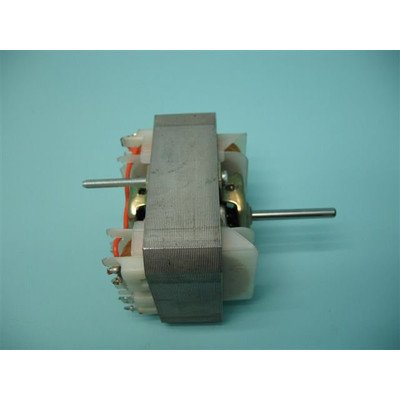

Kontrola silnika wentylatora

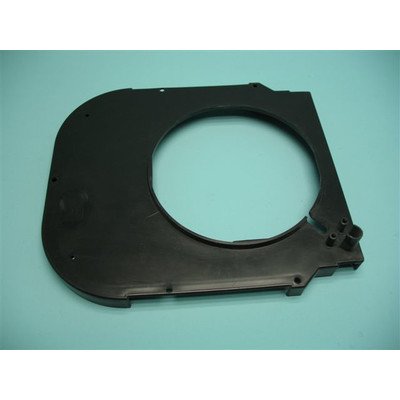

Po zdjęciu osłony sprawdź, czy wirnik obraca się ręką płynnie i nie ociera o obudowę. Nagromadzony tłuszcz, odkształcona łopatka lub przesunięta osłona mogą uniemożliwiać start sprawnego elektrycznie silnika.
Po odłączeniu złącza można skontrolować ciągłość uzwojeń zgodnie ze schematem danego zespołu. Przerwa w uzwojeniu wskazuje na uszkodzenie, ale niska rezystancja nie musi oznaczać zwarcia — uzwojenia silników naturalnie mają niewielki opór. Zwykły multimetr nie ocenia również pewnie stanu izolacji względem obudowy ani zachowania silnika po nagrzaniu. Do badania izolacji potrzebny jest odpowiedni miernik i znajomość wartości wymaganych dla konkretnego silnika.
Kontrola kondensatora
Nie każdy wariant napędu wykorzystuje taki sam kondensator. Jeżeli jest on zamontowany przy silniku, odczytaj z obudowy pojemność w µF, tolerancję i klasę napięciową. Po bezpiecznym rozładowaniu oraz odłączeniu co najmniej jednego wyprowadzenia zmierz pojemność odpowiednią funkcją miernika.
Wynik poza tolerancją podaną na kondensatorze uzasadnia jego wymianę. Nowy element powinien mieć taką samą pojemność i być przeznaczony do pracy z silnikiem przy wymaganym napięciu przemiennym. Nie należy dobierać pojemności eksperymentalnie, ponieważ wpływa ona na moment, prąd i nagrzewanie uzwojeń.
Pomiary na pracującym urządzeniu i diagnostyka płytek z napięciem sieciowym są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i procedury właściwej dla badanego układu.
Brak oświetlenia – co sprawdzić przed zakupem sterownika?

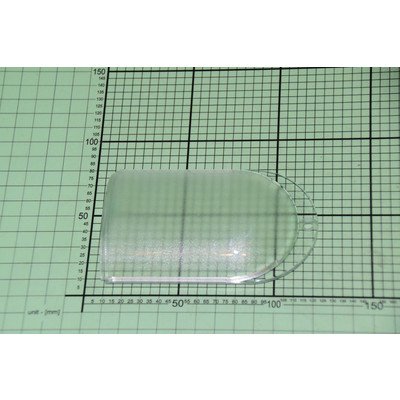

Jeżeli silnik pracuje, a światło nie, zacznij od źródła światła i jego oprawki. Wyjmij żarówkę po odłączeniu zasilania i ostygnięciu oprawy. Sprawdź, czy szkło nie jest okopcone, styki oprawki nie są nadpalone, a klosz i pierścień mocujący nie zostały odkształcone przez temperaturę.

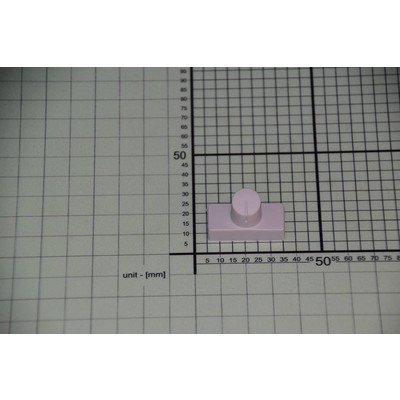

Nowe źródło światła musi odpowiadać wymaganiom oprawy i układu zasilającego. Zgodność samego trzonka nie wystarcza — istotne są napięcie, moc, wymiary oraz przystosowanie do pracy w okapie. Jeśli sprawna żarówka nie świeci, kolejnymi punktami diagnostyki są suwak przełącznika oświetlenia, przełącznik, przewody, oprawka i obwód sterujący.
Dostęp i wymiana części w okapie
Wiele czynności rozpoczyna się od wyjęcia metalowego filtra tłuszczowego. Zapewnia to dostęp do wnętrza czaszy, tabliczki znamionowej, oświetlenia oraz części mocowań. Przy dalszym demontażu:
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą.
- Wyjmij filtr, podtrzymując go podczas zwalniania zatrzasku.
- Usuń tłuszcz wokół śrub i złączy, aby narzędzie nie ześlizgnęło się z mocowania.
- Zrób zdjęcia przewodów i położenia osłon przed ich odłączeniem.

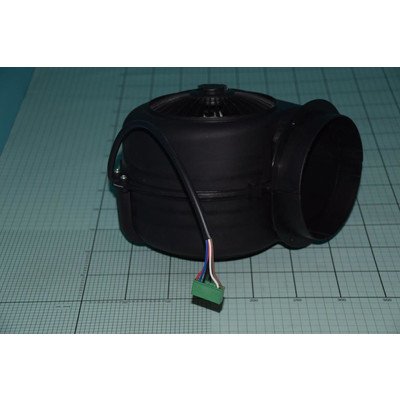

- Przy wymianie silnika podtrzymuj cały zespół — po zwolnieniu ostatniego mocowania może opaść.
- Sprawdź, czy wirnik nie ociera, przewody nie dotykają części ruchomych, a klapki zwrotne otwierają się swobodnie.
- Zamontuj filtr i dopiero wtedy przeprowadź próbę działania wszystkich biegów oraz oświetlenia.
Nie włączaj zdemontowanego zespołu silnika leżącego luzem. Moment rozruchowy może go obrócić, a odsłonięty wirnik i zaciski stwarzają zagrożenie urazem oraz porażeniem.
Kiedy naprawić sterownik, a kiedy go wymienić?
Całkowity brak reakcji okapu nie przesądza o konieczności zakupu kompletnego zespołu sterowania. Najpierw trzeba potwierdzić doprowadzenie zasilania, stan przewodu, złączy i zabezpieczeń. Przepalony bezpiecznik na płytce jest objawem, a nie pełną diagnozą — wymiana samego zabezpieczenia bez znalezienia przyczyny może doprowadzić do ponownego uszkodzenia.

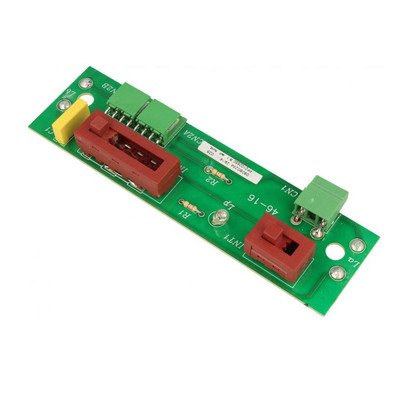

Płytkę można rozważyć do naprawy, jeśli laminat nie jest rozlegle zwęglony, złącza są dostępne, a uszkodzone elementy dają się zidentyfikować. Wymiana kompletnego modułu jest rozsądniejsza, gdy uszkodzone są ścieżki, obudowa, niedostępny układ sterujący lub kilka sekcji jednocześnie. Przed zakupem trzeba również ustalić, czy oferowana część obejmuje samą płytkę, panel, przewody i obudowę, czy tylko jeden z tych elementów.
Jak dobrać części do Amica OKB 9911?
Oznaczenie OKB 9911 należy porównać z pełnymi danymi urządzenia. W okapach Amica do doboru części potrzebne są:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Tabliczka znamionowa bywa umieszczona wewnątrz czaszy i może być widoczna po wyjęciu filtra tłuszczowego. Dane znajdują się również na dokumentacji urządzenia. Nie należy wybierać silnika, sterownika ani filtra wyłącznie na podstawie zdjęcia. Podobne elementy mogą różnić się mocowaniami, wymiarami, liczbą przewodów, układem złączy, parametrami elektrycznymi lub przypisaniem styków.

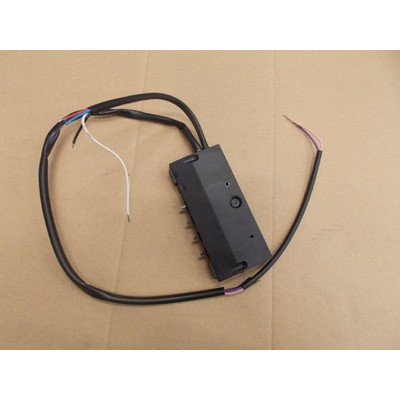

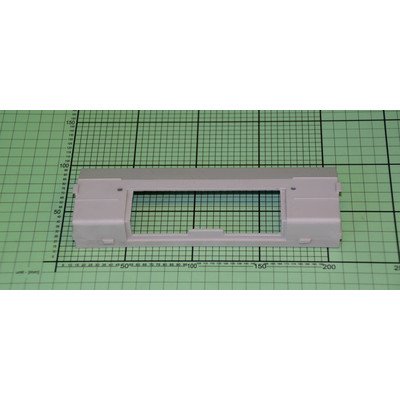

W przypadku części mechanicznych porównaj także stronę montażu, rozstaw zaczepów i wymiary. Przy silniku sprawdź oznaczenie zespołu oraz sposób połączenia z wirnikiem i kondensatorem. Przy sterowaniu ustal, czy potrzebna jest płytka, obudowa, suwak czy kompletny zespół z przewodami. Pozostałe grupy podzespołów są dostępne w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OKB 9911
Dlaczego okap działa, ale prawie nie zasysa powietrza?
Najpierw sprawdź filtr tłuszczowy, a w trybie pochłaniacza także filtr węglowy. Jeżeli są drożne, skontroluj klapki zwrotne, przewód odprowadzający, wylot oraz dopływ powietrza do kuchni. Dopiero później oceniaj wirnik i silnik.
Czy buczenie oznacza uszkodzony silnik?
Nie zawsze. Silnik może buczeć z powodu zablokowanego wirnika, ocierania o obudowę, zużytego łożyskowania albo niewłaściwej pracy kondensatora. Najpierw sprawdza się mechanikę, następnie kondensator i uzwojenia.
Czy metalowy filtr tłuszczowy trzeba wymieniać?
Sprawny filtr metalowy zwykle można myć. Wymiana jest potrzebna, gdy siatka jest rozerwana, filtr jest trwale odkształcony, skorodowany albo nie trzyma się prawidłowo w ramie. Zmiana koloru aluminium po myciu sama w sobie nie oznacza uszkodzenia.
Czy filtr węglowy można umyć?
Standardowego filtra z węglem aktywnym nie należy myć ani regenerować. Wyjątkiem są wkłady wyraźnie oznaczone przez producenta jako regenerowalne. Filtr węglowy stosuje się przy pracy w obiegu zamkniętym, a nie jako zamiennik filtra tłuszczowego.
Dlaczego wymiana bezpiecznika nie naprawiła sterownika?
Bezpiecznik mógł przepalić się wskutek zwarcia lub uszkodzenia innego elementu. Dopóki przyczyna nie zostanie znaleziona, nowe zabezpieczenie może ponownie ulec uszkodzeniu. Płytkę powinien zbadać elektronik lub serwisant mający doświadczenie z obwodami zasilanymi z sieci.
Gdzie znaleźć dane potrzebne do doboru części?
Sprawdź tabliczkę znamionową wewnątrz czaszy okapu, zwykle dostępną po wyjęciu filtra tłuszczowego, albo naklejkę w dokumentacji urządzenia. Przygotuj pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny.
