Części do okapu Amica OKB 9913
Części do okapu Amica OKB 9913 obejmują elementy filtracji, napędu, sterowania, oświetlenia i montażu. Gdy okap słabo wyciąga, buczy, nie uruchamia wentylatora albo nie reaguje na przyciski, przed zakupem ustal źródło usterki. Właściwy wariant części dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego Amica.
Co warto sprawdzić przed zamówieniem części do Amica OKB 9913
W okapie jeden objaw może mieć kilka przyczyn. Słabe usuwanie pary nie musi oznaczać zużycia silnika, a brak pracy wentylatora nie przesądza o uszkodzeniu modułu sterującego. Kolejność diagnostyki powinna zależeć od tego, które funkcje nadal działają.
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Okap nie reaguje, nie działa również światło | brak zasilania, uszkodzony przewód przyłączeniowy, luźne złącze, zabezpieczenie lub układ sterowania | Sprawdź zasilanie obwodu i stan dostępnego przewodu. Jeżeli napięcie dochodzi do urządzenia, dalsza kontrola wymaga oględzin połączeń i elektroniki. |
| Oświetlenie działa, ale wentylator nie rusza | kondensator silnika, zablokowany wirnik, silnik, przewody albo tor sterowania wentylatorem | Po odłączeniu zasilania oceń, czy wirnik nie jest mechanicznie zablokowany tłuszczem lub obcym przedmiotem. Buczenie bez rozruchu kieruje diagnostykę na kondensator i silnik, ale nie rozstrzyga między nimi. |
| Wentylator pracuje, lecz wyciąg jest słaby | zabrudzony filtr tłuszczowy, nasycony filtr węglowy, niedrożny lub rozłączony kanał, zamknięte klapki zwrotne, brak dopływu powietrza do kuchni | Porównaj pracę po oczyszczeniu filtrów oraz skontroluj drogę wylotu. Poprawa po uchyleniu okna wskazuje na problem z dopływem powietrza, a niekoniecznie na silnik. |
| Okap hałasuje lub grzechocze | zabrudzony albo niewyważony wirnik, luźny filtr, klapki zwrotne, mocowania, zużycie silnika | Ustal, czy dźwięk pojawia się na każdym biegu i czy pochodzi z obudowy, wylotu czy zespołu silnika. Grzechotanie przy wylocie może powodować ruch klapek. |
| Przyciski nie działają albo biegi przełączają się nieprawidłowo | przyciski, łącznik, wiązka, płytka panelu lub główny układ sterowania | Najpierw sprawdź mechaniczne osadzenie przycisków oraz złącza. Wymiana modułu na podstawie samego braku reakcji może być przedwczesna. |
| Nie działa pojedyncza lampa | żarówka, oprawka lub styk | Zamiana miejscami sprawnej i niesprawnej żarówki, wykonana bez napięcia i po ostygnięciu lamp, pomaga odróżnić uszkodzenie źródła światła od problemu oprawki. |
| Nie działa całe oświetlenie | zasilanie lamp, przewody, łącznik lub elektronika | Jeżeli wszystkie lampy zgasły jednocześnie, mniej prawdopodobne jest równoczesne przepalenie każdej żarówki. Trzeba sprawdzić wspólny tor zasilania. |
Okap słabo wyciąga lub nie usuwa zapachów
Najpierw ustal tryb pracy urządzenia. Wyciąg odprowadza powietrze kanałem na zewnątrz, natomiast pochłaniacz oczyszcza je przez filtr węglowy i kieruje z powrotem do pomieszczenia.
W trybie wyciągu filtr węglowy nie poprawia przepływu. Znaczenie mają przede wszystkim:
- czystość metalowego filtra przeciwtłuszczowego;
- drożność kanału i połączeń za okapem;
- położenie oraz swobodny ruch klapek zwrotnych;
- brak zgnieceń i gwałtownych przewężeń przewodu;
- zapewnienie dopływu powietrza do kuchni.
Jeżeli okap pracuje jako pochłaniacz, silnik może wytwarzać wyraźny przepływ, a zapachy nadal pozostają w kuchni. Taki objaw wskazuje raczej na nasycenie filtra węglowego lub zastosowanie niedopasowanego wkładu niż na awarię wentylatora. Filtra węglowego przeznaczonego do wymiany nie należy myć ani regenerować domowymi sposobami.
Metalowy filtr tłuszczowy należy wyjąć, oczyścić zgodnie z jego wykonaniem i całkowicie wysuszyć przed montażem. Mocno odkształcona siatka, uszkodzona ramka albo niesprawny zatrzask są wskazaniem do wymiany. Odpowiednie wkłady można sprawdzić w kategorii filtrów do okapów Amica.
Wentylator buczy, wolno startuje albo wymaga kilku prób
Buczenie oznacza, że do części obwodu silnika może docierać zasilanie, lecz wirnik nie uzyskuje prawidłowego momentu rozruchowego. Możliwe są między innymi:
- utrata pojemności kondensatora współpracującego z silnikiem;
- przerwa lub słaby styk w przewodach kondensatora;
- opór mechaniczny zabrudzonego wirnika lub zużytych łożysk;
- uszkodzenie uzwojenia silnika;
- nieprawidłowe sterowanie wybranym biegiem.
Przy odłączonym urządzeniu wirnik powinien obracać się bez ocierania i wyraźnych punktów blokowania. Sam swobodny obrót nie potwierdza jednak elektrycznej sprawności silnika. Nie wolno rozpędzać wentylatora ręką przy podłączonym zasilaniu — grozi to kontaktem z ruchomymi elementami i częściami znajdującymi się pod napięciem.
Jak sprawdzić kondensator silnika
Pomiar wykonuje się po odłączeniu okapu od zasilania, potwierdzeniu braku napięcia i bezpiecznym rozładowaniu kondensatora przez odpowiedni rezystor. Nie należy rozładowywać go zwarciem śrubokrętem. Aby obwód nie zafałszował wyniku, kondensator trzeba odłączyć co najmniej jednym wyprowadzeniem, a najlepiej wyjąć i oznaczyć wcześniejsze położenie przewodów.
Miernik ustaw na pomiar pojemności i porównaj wynik z wartością oraz tolerancją podaną na obudowie badanego elementu. Znaczny ubytek pojemności, zwarcie, przerwa albo widoczne odkształcenie kwalifikują kondensator do wymiany. Nowa część musi mieć właściwą pojemność, odpowiedni rodzaj pracy, napięcie znamionowe nie niższe od wymaganego i pasujące przyłącza oraz mocowanie.
Prawidłowy wynik pomiaru pojemności nie wyklucza problemu z silnikiem, jego uzwojeniem, połączeniami lub sterownikiem. Nie wolno też zwiększać pojemności „dla mocniejszego startu”, jeżeli taka zmiana nie wynika z dokumentacji urządzenia.
Opisane pomiary i prace przy obwodach sieciowych wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz zabezpieczenia przed przypadkowym załączeniem. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak odróżnić silnik od układu sterowania
Jeżeli wentylator nie działa na żadnym biegu, ale oświetlenie i panel reagują, należy sprawdzić całą drogę od sterownika do silnika: złącza, przewody, kondensator i uzwojenia. Gdy nie działa tylko jeden bieg, podejrzenie obejmuje odpowiedni tor sterowania, styk złącza albo odczep silnika.
Pomiar rezystancji uzwojeń przeprowadza się na odłączonym i odseparowanym silniku według schematu jego konkretnej wersji. Przerwa między zaciskami, które zgodnie ze schematem powinny należeć do jednego uzwojenia, wskazuje na uszkodzenie. Sama niska rezystancja nie potwierdza sprawności, ponieważ wartości różnią się między odczepami i wariantami silników. Zwykły test ciągłości nie zastępuje badania izolacji odpowiednim miernikiem.
Pomiar napięć na pracującym okapie może ustalić, czy sterownik zasila silnik, ale odbywa się przy napięciu sieciowym. Powinien go wykonywać wyłącznie wykwalifikowany technik, zgodnie ze schematem właściwej wersji urządzenia. Brak napięcia na wyjściu nie musi od razu oznaczać uszkodzenia płytki — przyczyną może być przerwany przycisk, złącze, przewód lub brak warunku uruchomienia.
Oświetlenie halogenowe w OKB 9913
W wykazie części tej kategorii występuje żarówka halogenowa G4 12 V 20 W. Przed zakupem trzeba jednak porównać oznaczenie starej żarówki i potwierdzić wariant okapu z tabliczki znamionowej. Identycznie wyglądające źródła światła mogą różnić się napięciem i mocą.
Przed wymianą odłącz zasilanie i poczekaj, aż lampa ostygnie. Pierścień lub szybkę należy zdejmować ostrożnie, aby nie uszkodzić sprężystego mocowania. Nowej żarówki halogenowej nie chwytaj bezpośrednio palcami — użyj czystej ściereczki albo papieru. Jeżeli nowa żarówka również nie świeci, sprawdzenia wymaga oprawka, połączenie i zasilanie lampy, a nie kolejna żarówka kupowana na próbę.
Dostęp do filtrów, elektroniki i zespołu silnika
Tabliczka znamionowa okapu jest zwykle dostępna od wnętrza czaszy po wyjęciu metalowego filtra tłuszczowego. Ten sam krok daje możliwość wstępnych oględzin wnętrza: przewodów, osłon elektroniki, śladów przegrzania oraz nagromadzonego tłuszczu.
Dokładna kolejność demontażu OKB 9913 zależy od wariantu wykonania. W kategorii występują między innymi dolna osłona elektroniki, korpus, pokrywa obudowy silnika, wspornik komina i zestaw montażowy, dlatego nie należy zdejmować całego okapu, zanim nie ustali się położenia naprawianego elementu.
Podczas demontażu:
- wykonaj zdjęcia złączy i przebiegu przewodów;
- oznacz podobne wtyczki przed ich rozłączeniem;
- chroń dłonie przed ostrymi krawędziami blach;
- podeprzyj ciężkie elementy korpusu lub komina;
- nie ciągnij za przewody i nie wciskaj złączy pod niewłaściwym kątem;
- usuń tłuszcz z powierzchni montażowych bez zalewania silnika i elektroniki;
- sprawdź, czy po złożeniu przewody nie są przygniecione.
Po naprawie przetestuj osobno oświetlenie i wszystkie biegi wentylatora. Posłuchaj, czy wirnik nie ociera, sprawdź drgania obudowy oraz przepływ powietrza przy wylocie. Klapki zwrotne powinny otwierać się pod wpływem przepływu i swobodnie wracać po wyłączeniu urządzenia.
Dobór części do okapu Amica OKB 9913
Samo oznaczenie OKB 9913 i podobieństwo części na zdjęciu mogą nie wystarczyć. Amica rozróżnia wykonania urządzeń za pomocą danych znamionowych. Do potwierdzenia zgodności przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.

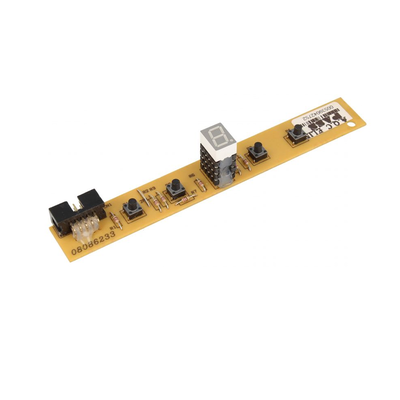

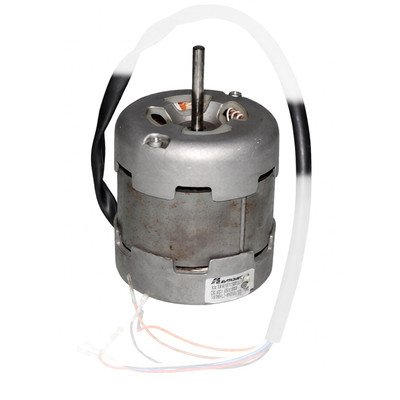

W przypadku silnika porównaj także konstrukcję turbiny, mocowania, liczbę i układ złączy oraz oznaczenie starego zespołu. Dla kondensatora konieczne są dane z jego obudowy. Przy płytkach i zespołach sterowania ważne są numery części, wersja połączeń oraz zgodność obu współpracujących elementów elektroniki — identyczna obudowa nie potwierdza zgodności elektrycznej.
Filtr należy dopasować według wymiarów, ramki, zaczepów i trybu pracy okapu. Przy elementach mechanicznych sprawdź również stronę montażu i rozmieszczenie otworów. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica.
Przed zamówieniem odczytaj tabliczkę znamionową po wyjęciu filtra tłuszczowego i porównaj numer starej części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki, części, złączy i sposobu mocowania.
FAQ – części i naprawa okapu Amica OKB 9913
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw trzeba sprawdzić filtr tłuszczowy, filtr węglowy w trybie pochłaniacza, kanał wylotowy, klapki zwrotne i dopływ powietrza do pomieszczenia. Silnik podejrzewa się po wykluczeniu oporów przepływu albo gdy nie osiąga prawidłowych obrotów.
Dlaczego wentylator buczy, ale nie startuje?
Możliwy jest spadek pojemności kondensatora, mechaniczne blokowanie wirnika, uszkodzenie uzwojenia lub nieprawidłowe zasilanie silnika. Pomiar kondensatora i kontrolę swobody wirnika wykonuje się po odłączeniu urządzenia.
Czy sprawny kondensator oznacza, że trzeba wymienić silnik?
Nie. Prawidłowa pojemność wyklucza tylko część możliwych uszkodzeń kondensatora. Nadal trzeba sprawdzić przewody, złącza, sterowanie, uzwojenia oraz opory mechaniczne turbiny.
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do kanału?
W typowej konfiguracji wyciągowej nie. Filtr węglowy służy do pochłaniania zapachów podczas pracy w obiegu zamkniętym. Nieprawidłowo zastosowany lub nasycony wkład może dodatkowo ograniczać przepływ.
Jakie dane są potrzebne do doboru części Amica OKB 9913?
Należy podać model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dla elektroniki, silnika i kondensatora warto dodatkowo odczytać oznaczenie bezpośrednio ze starej części.
