Części do okapu Amica OKC 9413
Części do okapu Amica OKC 9413 obejmują filtry, elementy dmuchawy, sterowanie, oświetlenie, szybę i mocowania. Słabe pochłanianie nie musi oznaczać awarii silnika - przyczyną może być zabrudzony filtr lub niedrożny kanał. Przed zakupem sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny, ponieważ podobne części mogą należeć do różnych wykonań.
Jak dobrać części do okapu Amica OKC 9413
Przy doborze podzespołów nie wystarcza samo oznaczenie OKC 9413. Sprawdź pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. W tej rodzinie występuje między innymi wykonanie OKC 9413 I z kodem 1006692, ale przed zakupem trzeba potwierdzić, że taki sam kod znajduje się na Twoim urządzeniu.
Tabliczka okapu Amica znajduje się zwykle wewnątrz obudowy. Aby ją odczytać, odłącz urządzenie od zasilania, zwolnij zatrzaski i wyjmij aluminiowe filtry przeciwtłuszczowe. Zrób wyraźne zdjęcie całej etykiety - przyda się również wtedy, gdy oznaczenia starej części są nieczytelne.
Nie dobieraj części wyłącznie na podstawie zdjęcia. Znaczenie mogą mieć:
- numer katalogowy podzespołu;
- wersja wykonania okapu i data produkcji;
- kształt, wymiary oraz rozmieszczenie mocowań;
- liczba i układ styków we wtyczce;
- napięcie i moc oświetlenia;
- wariant płytki sterowania lub wiązki przewodów.
Objawy usterki i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny kanał, zablokowana klapka, zabrudzona turbina lub słabnący napęd | Stan filtrów, drożność wylotu, swobodę klapki i wirnika | Poprawa przepływu po oczyszczeniu filtra wskazuje na nadmierny opór. Brak poprawy kieruje diagnostykę na kanał, turbinę i silnik |
| Silnik nie uruchamia się, lecz światło działa | Sterowanie, przewody, złącza, kondensator silnika, jeżeli występuje, albo silnik | Reakcję panelu, stan złączy, swobodę turbiny i ciągłość obwodów | Swobodny wirnik nie potwierdza sprawności elektrycznej silnika. Brak zasilania na silniku może wskazywać na sterowanie lub wiązkę |
| Okap jest całkowicie martwy | Brak zasilania, przewód sieciowy, bezpiecznik, połączenie albo płytka sterująca | Gniazdo innym odbiornikiem, przewód oraz dostępne bezpieczniki przy odłączonym zasilaniu | Jeżeli zasilanie zewnętrzne jest sprawne, trzeba przejść do kontroli wewnętrznych połączeń i sterowania |
| Działa tylko jeden bieg albo prędkości są podobne | Panel sterowania, płytka, połączenia z silnikiem lub obwody poszczególnych biegów | Reakcję przycisków, stan wtyczki silnika i ciągłość odpowiednich obwodów | Sam fakt obracania się silnika nie wyklucza usterki regulacji prędkości |
| Słychać buczenie, stukanie lub grzechotanie | Ograniczony przepływ, ciało obce, ocierająca turbina, luźna obudowa, klapka zwrotna albo zużyty napęd | Rodzaj i miejsce hałasu, filtry, mocowania, wirnik oraz kanał wylotowy | Grzechotanie przy wylocie może pochodzić od klapki. Tarcie zmieniające się wraz z obrotami wskazuje na turbinę lub obudowę dmuchawy |
| Nie działa oświetlenie | Żarówka, oprawa, styki, transformator, przewody lub sterowanie | Czy zgasły wszystkie punkty, stan żarówki i oprawy, ciągłość włókna | Przerwa w żarówce potwierdza przepalone włókno. Sprawne włókno nie wyklucza usterki oprawy, transformatora ani sterowania |
Okap słabo ciągnie
Najpierw ustal, czy urządzenie pracuje jako wyciąg, czy jako pochłaniacz. Wyciąg odprowadza powietrze przewodem wentylacyjnym. Pochłaniacz zawraca je do pomieszczenia i wymaga filtra z węglem aktywnym.
W trybie wyciągu filtr węglowy nie jest potrzebny do oczyszczania powietrza odprowadzanego na zewnątrz, a jego nieprawidłowe zastosowanie może zwiększać opór przepływu. W trybie pochłaniacza nasycony filtr węglowy przestaje skutecznie ograniczać zapachy i może zmniejszyć przepływ powietrza. Standardowego filtra węglowego nie należy myć - po zużyciu wymienia się go zgodnie z jego typem i instrukcją.
Metalowy filtr przeciwtłuszczowy można oczyścić, o ile nie jest rozerwany, trwale odkształcony lub rozwarstwiony. Po myciu musi całkowicie wyschnąć. Jeżeli po założeniu czystego filtra wydajność nadal jest mała, sprawdź drożność reduktora, klapki i przewodu odprowadzającego. Spłaszczona rura, nagromadzony osad, zbyt wiele ostrych załamań albo zablokowana klapka mogą powodować objaw podobny do awarii dmuchawy.
Więcej wariantów elementów filtracyjnych znajduje się w kategorii filtrów do okapów Amica. Nie wybieraj jednak filtra tylko dlatego, że w opisie występuje skrócona nazwa modelu. Dla wykonania 1006692 katalogowane są filtry różniące się wymiarami i konstrukcją, dlatego przed zakupem porównaj kod starej części, wymiary oraz sposób mocowania.

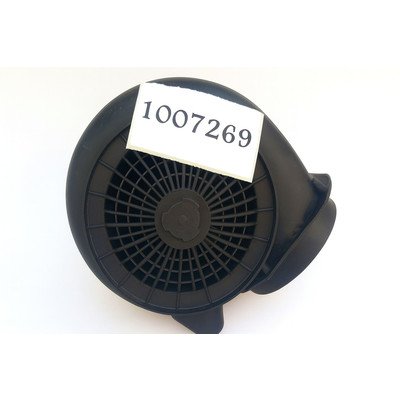

Silnik buczy lub nie startuje
Po odłączeniu wtyczki i wyjęciu filtrów sprawdź, czy turbina obraca się bez zacięć oraz czy nie ociera o obudowę. Tłuszcz, ciało obce, poluzowane mocowanie albo odkształcona osłona mogą blokować wirnik. Nie obracaj go siłą - pęknięcie łopatek spowoduje niewyważenie i silne wibracje.
Jeżeli turbina jest swobodna, kontrola elektryczna wymaga dostępu do przewodów silnika. Po odłączeniu jego złącza można sprawdzić ciągłość uzwojeń między właściwym przewodem wspólnym a wyprowadzeniami biegów. Oczekuje się skończonej i stabilnej rezystancji, lecz nie ma jednej prawidłowej wartości dla wszystkich wersji silnika. Wynik OL lub nieskończona rezystancja może oznaczać przerwę, ale przypisanie styków należy potwierdzić na podstawie oznaczeń silnika, schematu albo dokumentacji danego wykonania. Nie należy ustalać pinów wyłącznie według kolorów przewodów.
Jeżeli przy silniku znajduje się kondensator, po odłączeniu urządzenia i bezpiecznym rozładowaniu elementu można zmierzyć jego pojemność oraz porównać wynik z wartością nadrukowaną na obudowie. Pomiar rezystancji uzwojeń ani pojemności kondensatora nie potwierdza jednak prawidłowego zachowania silnika pod obciążeniem.
Pomiary napięcia w pracującym okapie są przeznaczone dla wykwalifikowanego serwisanta. Wewnątrz występują obwody zasilane napięciem sieciowym, a metalowa konstrukcja i ograniczona przestrzeń zwiększają ryzyko zwarcia oraz porażenia. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Oświetlenie nie działa albo miga
Jeżeli nie świeci tylko jeden punkt, rozpocznij od żarówki i styków oprawy. Wyjętą żarówkę halogenową można sprawdzić miernikiem ustawionym na test ciągłości lub mały zakres rezystancji. Przerwa wskazuje na przepalone włókno. Niska rezystancja zimnego włókna oznacza jedynie, że nie jest ono przerwane - nie potwierdza poprawnego styku w oprawie ani sprawności zasilania.
Dla części 1006927, katalogowanej między innymi do wykonania 1006692, podawane są parametry G4, 12 V i 20 W. Przed montażem porównaj je z oznaczeniem starego źródła światła i kodem urządzenia. Halogenu nie chwytaj gołymi palcami za szklaną bańkę; zabrudzenie może prowadzić do miejscowego przegrzewania.
Nie zakładaj automatycznie, że każda żarówka LED z trzonkiem G4 będzie prawidłowym zamiennikiem. Elektroniczny transformator lub układ sterowania przeznaczony do halogenów może wymagać określonego obciążenia. Skutkiem przypadkowej zamiany bywają miganie, żarzenie po wyłączeniu albo brak startu. Nie należy dodawać prowizorycznych rezystorów, ukrytych żarówek ani przerabiać instalacji bez zaprojektowania i sprawdzenia całego obwodu.
Gdy nie działa całe oświetlenie, a żarówki są sprawne, kolejne podejrzenia to oprawy, wiązka, transformator oraz wyjście płytki sterowania. Wymiana samych żarówek nie rozstrzygnie usterki wspólnego zasilania.
Dostęp do podzespołów i wymiana
Przed demontażem wyjmij wtyczkę z gniazda i poczekaj, aż oświetlenie ostygnie. Zabezpiecz płytę grzewczą oraz szklaną część okapu przed upadkiem narzędzi.
- Wyjmij filtry aluminiowe, podtrzymując je podczas zwalniania zatrzasków.
- Zrób zdjęcia wnętrza, tabliczki znamionowej i rozmieszczenia przewodów.
- Sprawdź, czy złącza nie są nadtopione, poluzowane albo pokryte tłustym osadem.
- Przed rozpięciem kilku podobnych wtyczek oznacz ich położenie. Nie opieraj się wyłącznie na kolorach przewodów.
- Po wymianie poprowadź wiązki tak, aby nie mogły dotknąć turbiny ani nagrzewających się elementów oświetlenia.
Silnik i kompletna dmuchawa znajdują się wewnątrz korpusu za filtrami. Dostęp do płytki sterowania lub przycisków wymaga otwarcia obudowy panelu. Dokładna kolejność zależy od wersji wykonania, dlatego nie odkręcaj mocowań szyby lub całego okapu, dopóki nie ustalisz, co podtrzymują. Szyba oraz zespół dmuchawy są ciężkie i podczas demontażu powinny być podparte.
Po naprawie sprawdź kolejno oświetlenie, wszystkie dostępne biegi, poziom drgań i przepływ powietrza. Próbę wykonaj najpierw bez gotowania. Jeżeli pojawia się zapach przegrzania, iskrzenie, nierówny rozruch lub silne bicie turbiny, natychmiast odłącz zasilanie.
Filtr, silnik czy sterowanie - czego nie wymieniać na próbę?
Zakup silnika nie jest uzasadniony, jeśli spadek wydajności powoduje zapchany filtr albo przewód. Podobnie brak reakcji silnika nie oznacza automatycznie uszkodzenia modułu - przyczyną może być wypalone złącze, przerwany przewód, zablokowana turbina lub element współpracujący z silnikiem.
Płytkę sterowania warto podejrzewać dopiero po sprawdzeniu zasilania, przewodów, przycisków i odbiornika, którym steruje. Oględziny płytki mogą ujawnić pęknięcia, nadpalenia albo uszkodzone złącza, ale brak widocznych śladów nie potwierdza jej sprawności. Moduły o zbliżonym wyglądzie mogą różnić się układem wyjść lub obsługiwanymi funkcjami.
Co przygotować przed zamówieniem?
Zapisz lub sfotografuj:
- pełny model z tabliczki, łącznie z literą wariantu;
- kod wyrobu;
- pełny 14-cyfrowy numer fabryczny;
- numer nadrukowany na starej części;
- wymiary filtra, szyby lub mocowania;
- złącza i układ przewodów elementu elektrycznego;
- miejsce montażu części.
Pozostałe modele i grupy podzespołów znajdziesz w kategorii części do okapów Amica. Przy porównywaniu podobnych modeli zwracaj uwagę na pełne oznaczenie - różnica jednej cyfry lub litery może oznaczać inne mocowanie, sterowanie albo wyposażenie.
FAQ - części do Amica OKC 9413
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź czystość filtra przeciwtłuszczowego, stan filtra węglowego w trybie pochłaniacza oraz drożność kanału, reduktora i klapki. Silnik podejrzewaj, gdy wirnik obraca się nieprawidłowo, nie osiąga wymaganej prędkości albo nie startuje mimo sprawnego zasilania i sterowania.
Czy filtr węglowy można umyć?
Standardowego filtra z węglem aktywnym przeznaczonego do tego typu okapu nie należy myć. Po nasyceniu wymienia się go. Mycie dotyczy metalowego filtra przeciwtłuszczowego, jeśli jego stan i instrukcja na to pozwalają.
Dlaczego do OKC 9413 można znaleźć różne filtry węglowe?
Dla wykonania 1006692 są katalogowane filtry różniące się konstrukcją i wymiarami. Porównaj kod wyrobu, numer starego filtra, kształt, wymiary i mocowania. Sama nazwa OKC 9413 nie rozstrzyga zgodności.
Czy żarówkę halogenową G4 można zastąpić LED-em?
Nie zawsze bezpośrednio. Trzonek i napięcie mogą się zgadzać, lecz transformator elektroniczny lub sterowanie może nie pracować poprawnie z małym obciążeniem LED. Miganie albo żarzenie po wyłączeniu może oznaczać problem zgodności układu, a nie wadę nowej lampy.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica jest umieszczona wewnątrz obudowy. Po odłączeniu zasilania wyjmij aluminiowe filtry przeciwtłuszczowe. Z tabliczki odczytaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny.
Czy można sprawdzić silnik samym omomierzem?
Omomierz może wykryć przerwę lub wyraźną różnicę między uzwojeniami, ale nie potwierdzi prawidłowego rozruchu, pracy pod obciążeniem ani stanu izolacji. Wyniki trzeba interpretować razem z kontrolą turbiny, kondensatora, sterowania i dokumentacją konkretnego silnika.
