Części do okapu Amica OKC 9417
Części do okapu Amica OKC 9417 obejmują filtry, elementy dmuchawy, oświetlenie, sterowanie, przewody i części obudowy. Słaby ciąg, buczenie, brak światła lub niesprawne przyciski nie zawsze oznaczają awarię najdroższego podzespołu. Przed zakupem ustal przyczynę i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać, której części wymaga okap Amica OKC 9417?
Diagnozę warto rozpocząć od rozdzielenia objawów. Innej kolejności kontroli wymaga okap, który działa, ale słabo usuwa opary, a innej urządzenie całkowicie pozbawione zasilania. Sam hałas, brak ciągu albo niesprawny bieg nie przesądza jeszcze o uszkodzeniu silnika.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw |
| Słabe pochłanianie zapachów | zużyty filtr węglowy, niewłaściwy montaż filtra, zbyt mały przepływ powietrza | tryb pracy okapu, stan i dopasowanie filtra węglowego |
| Słabe odprowadzanie pary w trybie wyciągu | zabrudzony filtr metalowy, niedrożny lub zagięty kanał, zamknięta klapka, brak dopływu powietrza do kuchni | filtr przeciwtłuszczowy, przewód odprowadzający, wylot i klapkę zwrotną |
| Silnik buczy, lecz nie rozpędza wirnika | blokada turbiny, opory łożysk, niesprawny kondensator pracy, uszkodzenie uzwojenia | swobodę obrotu wirnika i pojemność kondensatora zgodnie z jego oznaczeniem |
| Wentylator nie działa, ale oświetlenie działa | przycisk lub przełącznik, wiązka silnika, kondensator, zabezpieczenie termiczne albo silnik | reakcję poszczególnych biegów, złącza, przewody i stan dmuchawy |
| Okap nie reaguje na żadne funkcje | gniazdo, przewód sieciowy, połączenie zasilania, bezpiecznik lub układ sterowania | zasilanie gniazda oraz widoczne uszkodzenia przewodu i złączy |
| Nie działa światło | źródło światła, oprawa, przewód, transformator lub obwód sterowania | czy problem dotyczy jednej lampy, czy całego oświetlenia |
| Grzechotanie, stukanie lub drgania | zabrudzona albo uszkodzona turbina, luźna obudowa, maskownica, klapka zwrotna | filtr, mocowania, obudowę dmuchawy i elementy kanału |
Okap pracuje, ale słabo wciąga powietrze
Najpierw ustal, czy urządzenie działa jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest kierowane kanałem poza pomieszczenie. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy.
Jeżeli problem dotyczy głównie zapachów, a przepływ powietrza nadal jest wyczuwalny, podejrzenie pada przede wszystkim na nasycony filtr węglowy. Takiego filtra standardowo nie myje się jak kasety aluminiowej; wymienia się go zgodnie z rodzajem wkładu i zaleceniami właściwymi dla urządzenia. W tej rodzinie okapów spotykane są różne wykonania filtrów, dlatego nie należy dobierać ich jedynie na podstawie zbliżonych wymiarów lub zdjęcia.
Jeżeli ciąg wyraźnie osłabł również po zdjęciu filtra węglowego, sprawdź metalowy filtr przeciwtłuszczowy. Warstwa tłuszczu ogranicza przepływ i może powodować głośniejszą pracę. Kasetę należy wyjąć, obejrzeć pod światło i oczyścić zgodnie z instrukcją użytkowania. Filtr pęknięty, zdeformowany albo rozwarstwiony wymaga wymiany.
W trybie wyciągu podobny objaw może powodować zagięty przewód, zwężenie kanału, zablokowana klapka zwrotna lub niedrożny wylot. Jeżeli po rozszczelnieniu okna wydajność zauważalnie rośnie, problem może wynikać z niedostatecznego dopływu powietrza do szczelnego pomieszczenia, a nie z awarii dmuchawy.
Więcej wariantów wkładów można porównać w kategorii filtry do okapów Amica.
Jak sprawdzić silnik, turbinę i kondensator?
Przed demontażem odłącz okap od instalacji i potwierdź brak zasilania. Zdejmij filtry, zabezpiecz szklaną część obudowy przed uderzeniem i obejrzyj wnętrze dmuchawy. Krawędzie metalowych elementów mogą być ostre, a na obudowie i przewodach może znajdować się tłusty osad.
Kontrola mechaniczna
Po odłączeniu silnika od zasilania ostrożnie porusz turbiną. Powinna obracać się bez ocierania o obudowę, wyraźnego zacięcia i nadmiernego luzu. Trzeba też sprawdzić, czy łopatki nie są pęknięte, oblepione nierówną warstwą tłuszczu albo przesunięte względem obudowy.
Swobodny obrót nie potwierdza pełnej sprawności silnika. Nie wyklucza uszkodzenia uzwojenia, kondensatora ani problemu występującego dopiero pod obciążeniem. Z kolei ocieranie nie musi oznaczać awarii elektrycznej — przyczyną może być odkształcona turbina lub źle złożona obudowa dmuchawy.
Pomiar kondensatora
Jeżeli silnik buczy, rusza z opóźnieniem lub ma trudność z wejściem na obroty, warto zbadać kondensator pracy, o ile występuje w danym wykonaniu. Kondensator należy odłączyć od obwodu, bezpiecznie rozładować i zmierzyć multimetrem z funkcją pomiaru pojemności. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na jego obudowie — nie ma jednej uniwersalnej pojemności dla wszystkich okapów.
Prawidłowa pojemność nie dowodzi, że cały silnik jest sprawny. Z kolei wymiana kondensatora „na próbę” nie ma sensu, jeśli wirnik ociera, przewody są uszkodzone albo silnik nie otrzymuje właściwego sterowania.
Pomiar uzwojeń i przewodów
Przy odłączonym silniku można sprawdzić ciągłość uzwojeń i przewodów. Przerwa między punktami, które zgodnie ze schematem powinny należeć do jednego obwodu, wskazuje na uszkodzenie uzwojenia, przewodu, złącza albo wewnętrznego zabezpieczenia. Sam odczyt rezystancji nie pozwala jednak ocenić pracy silnika pod obciążeniem ani stanu izolacji.
Pomiar napięć podczas działania okapu oraz diagnostyka izolacji wymagają wiedzy elektrycznej i odpowiednich przyrządów. Opisane czynności serwisowe przy urządzeniu pod napięciem są przeznaczone wyłącznie dla osoby z kwalifikacjami, doświadczeniem i właściwym wyposażeniem pomiarowym. Nie wolno obchodzić zabezpieczeń ani uruchamiać rozebranego okapu z odsłoniętymi przyłączami.
Brak oświetlenia – żarówka, oprawa czy transformator?
Jeżeli nie działa tylko jedno źródło światła, zacznij od oględzin lampy i oprawy. Ślady przegrzania, nadtopienie styków, luźne osadzenie lub nalot mogą wskazywać, że wymiana samej żarówki nie wystarczy. Gdy nie świecą wszystkie lampy, należy dodatkowo brać pod uwagę wspólny przewód, transformator lub obwód przełącznika.
W częściach przypisywanych do tej rodziny okapów występują różne rozwiązania oświetlenia i zasilania. Przed zakupem trzeba porównać:
- rodzaj źródła światła i trzonka lub złącza,
- napięcie oraz moc podane na starej lampie,
- kształt i średnicę oprawy,
- liczbę styków,
- numer katalogowy oprawy, lampy albo transformatora.
Nie należy montować źródła o większej mocy tylko dlatego, że pasuje mechanicznie. Może ono przeciążyć transformator, przegrzać oprawę lub uszkodzić elementy z tworzywa.

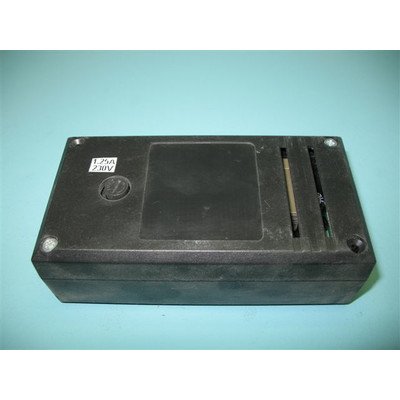

Przyciski i sterowanie nie reagują
Gdy oświetlenie działa, lecz wentylator nie reaguje na żaden bieg, sprawdź najpierw mechaniczne działanie przycisków. Pęknięty przycisk zewnętrzny może nie naciskać właściwego elementu przełącznika. Jeżeli nie działa tylko jeden bieg, podejrzenie obejmuje odpowiedni styk przełącznika, przewód danego odczepu silnika albo sam odczep uzwojenia.
Brak wszystkich funkcji wymaga rozpoczęcia od zasilania, a nie od zakupu panelu. Gniazdo można sprawdzić innym sprawnym urządzeniem. Następnie, po odłączeniu okapu, należy obejrzeć przewód sieciowy, zaciski i wiązki pod kątem wysuniętych konektorów, nadpaleń oraz przerw.
Uszkodzeń płytki lub przełącznika nie powinno się naprawiać przez trwałe mostkowanie styków. Taka przeróbka może pozostawić silnik bez prawidłowego sterowania i zabezpieczenia.
Jak uzyskać dostęp i wymienić część?

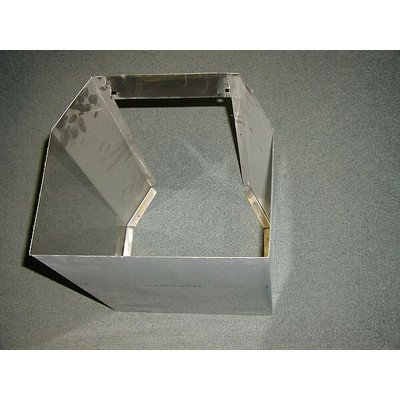

W modelach kominowych podstawowy dostęp serwisowy zwykle rozpoczyna się od zdjęcia filtrów przeciwtłuszczowych. Za nimi znajdują się elementy dmuchawy, oświetlenia i część połączeń. Dostęp do kanału, reduktora i górnych przewodów może wymagać zdjęcia maskownicy komina. Panel przycisków jest montowany w przedniej części korpusu, ale sposób jego mocowania trzeba potwierdzić przed podważaniem.
Bezpieczna kolejność prac wygląda następująco:
- Odłącz urządzenie od zasilania i zabezpiecz płytę grzewczą oraz szkło okapu.
- Zdejmij filtry i wykonaj zdjęcia rozmieszczenia przewodów oraz złączy.
- Oznacz konektory, jeśli można je zamienić miejscami.
- Odłącz przewody, chwytając za konektor, a nie ciągnąc za żyłę.
- Podtrzymuj dmuchawę, szybę lub maskownicę przed usunięciem ostatniego mocowania.
- Porównaj nową część ze starą przed montażem.
- Po złożeniu sprawdź, czy przewody nie dotykają turbiny, ostrych krawędzi ani gorących elementów oświetlenia.
Nie należy rozbierać wirnika siłą. W niektórych konstrukcjach kierunek gwintu lub sposób osadzenia odbiega od typowego, a obracanie plastikowej nakrętki w niewłaściwą stronę może zniszczyć piastę. Jeżeli dokumentacja konkretnego zespołu nie wskazuje sposobu demontażu, bezpieczniej wymienić kompletną dmuchawę lub silnik z właściwymi elementami współpracującymi.
Po naprawie zamontuj filtry, upewnij się, że wlot i wylot są drożne, a następnie sprawdź wszystkie biegi, oświetlenie, poziom drgań i kierunek przepływu powietrza.
Jak dobrać części do Amica OKC 9417?
Skrócone oznaczenie OKC 9417 nie powinno być jedyną podstawą zakupu. W publicznych katalogach występuje między innymi wykonanie OKC 9417 I z kodem 1006693, jednak zgodność trzeba potwierdzić na tabliczce konkretnego urządzenia.
Dla sprzętu Amica przygotuj:
- pełny model,
- kod wyrobu,
- 14-cyfrowy numer fabryczny.
Przy filtrach porównaj wymiary, grubość, zaczepy i sposób osadzenia. Przy dmuchawie lub silniku liczą się również obudowa, turbina, mocowania, przewody i złącza. W przypadku oświetlenia sprawdź napięcie, moc, typ lampy i oprawę. Przy szybach oraz maskownicach znaczenie mają wymiary, rozmieszczenie otworów, kolor i wersja wykończenia.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Dwie części mogą mieć identyczną wtyczkę, ale inne parametry lub rozmieszczenie mocowań. Jeżeli oznaczenie na tabliczce różni się od OKC 9417 I albo kodu 1006693, przejdź do nadrzędnej kategorii okapy Amica i dobierz stronę odpowiadającą pełnym danym urządzenia.
FAQ – części do okapu Amica OKC 9417
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy, drożność kanału, klapkę zwrotną i dopływ powietrza do kuchni. Silnik podejrzewaj mocniej, gdy turbina nie osiąga obrotów mimo drożnego przepływu i prawidłowego sterowania.
Dlaczego okap buczy, ale wentylator się nie obraca?
Przyczyną może być zablokowana lub ocierająca turbina, zużyte łożyskowanie, kondensator o utraconej pojemności albo uszkodzenie silnika. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę obrotu, a następnie pojemność kondensatora według wartości z jego obudowy.
Czy filtr węglowy można umyć?
Standardowego jednorazowego filtra z węglem aktywnym nie myje się jak filtra aluminiowego. Po nasyceniu wymaga wymiany. Wyjątkiem są filtry wyraźnie oznaczone przez producenta jako regenerowalne, dlatego należy sprawdzić typ konkretnego wkładu.
Czy do OKC 9417 pasuje każda żarówka z takim samym trzonkiem?
Nie. Oprócz trzonka muszą zgadzać się napięcie, moc, gabaryty oraz warunki pracy w oprawie. Trzeba również ustalić, czy dane wykonanie korzysta z transformatora i jaki typ oświetlenia przewidziano dla kodu wyrobu.
Gdzie znajduje się tabliczka znamionowa okapu Amica?
W okapach tabliczka jest zwykle dostępna po wyjęciu filtra przeciwtłuszczowego, na wewnętrznej powierzchni korpusu. Przed zakupem części przepisz pełny model, kod wyrobu i 14-cyfrowy numer fabryczny.
Czy wymienić sam silnik, czy kompletną dmuchawę?
Zależy to od rodzaju uszkodzenia i dostępnego wykonania części. Jeżeli obudowa, turbina i mocowania są nieuszkodzone, możliwa może być wymiana silnika. Przy pękniętej turbinie, stopionej piaście, uszkodzonych łożyskach lub problemie z rozebraniem zespołu bezpieczniejsza bywa kompletna dmuchawa zgodna katalogowo z urządzeniem.
