Części do okapu Amica OKC 9419
Części do okapu Amica OKC 9419 dobiera się na podstawie pełnych danych z tabliczki znamionowej oraz oznaczenia zużytego elementu. Przed zakupem warto rozróżnić problem z filtrem, wentylacją, silnikiem, oświetleniem lub sterowaniem, ponieważ podobne objawy mogą mieć różne przyczyny.
Jak rozpoznać właściwą część do Amica OKC 9419
Okap może pracować jako wyciąg albo pochłaniacz. W pierwszym trybie powietrze jest odprowadzane przewodem do kanału wentylacyjnego, a w drugim wraca do pomieszczenia po przejściu przez filtr węglowy. Dlatego słabe pochłanianie zapachów nie musi oznaczać awarii silnika — przyczyną może być nasycony filtr, zabrudzony filtr metalowy, niedrożny przewód lub brak dopływu powietrza do kuchni.
Przy doborze części przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny urządzenia;
- oznaczenie z wymienianej części, jeśli jest czytelne;
- zdjęcie części, złączy i sposobu mocowania.

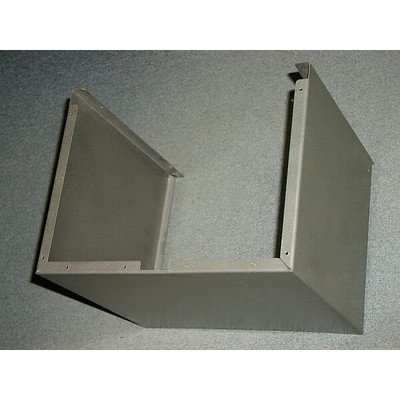

Sam napis OKC 9419 może nie wystarczyć do rozróżnienia wariantu wykonania. Dotyczy to szczególnie modułów sterujących, silników, obudów dmuchawy, opraw oświetlenia i elementów montażowych. Identyczne złącze lub podobny wygląd nie potwierdzają zgodności elektrycznej ani mechanicznej.
Objaw, możliwe przyczyny i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap jest całkowicie martwy | Brak zasilania, uszkodzony przewód, bezpiecznik, moduł zasilający lub sterujący | Czy gniazdo działa i czy przewód nie jest uszkodzony; po odłączeniu urządzenia obejrzyj dostępne złącza pod kątem nadpaleń | Sprawne gniazdo nie oznacza sprawnego modułu. Jeśli nie świeci ani oświetlenie, ani sygnalizacja, najpierw diagnozuje się zasilanie i moduł, a nie silnik |
| Światło działa, ale wentylator nie rusza | Przełącznik lub płytka sterowania, kondensator silnika, zablokowany wirnik, silnik lub jego uzwojenie | Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się bez wyraźnego tarcia; obejrzyj silnik i przewody | Swobodny obrót nie potwierdza sprawności elektrycznej. Jeśli silnik tylko buczy, nie uruchamiaj go wielokrotnie — potrzebna jest kontrola obwodu rozruchowego i silnika |
| Wentylator działa tylko na jednym biegu | Uszkodzony przełącznik, płytka sterowania, przewód, element regulacji albo część uzwojenia silnika | Porównaj reakcję na wszystkie biegi i sprawdź, czy przyciski mają prawidłowy skok oraz nie są zatłuszczone | Jeśli jeden bieg działa, zasilanie i silnik nie są automatycznie sprawne w całym zakresie. Nie kupuj silnika bez sprawdzenia toru sterowania |
| Okap głośno buczy lub trzeszczy | Zabrudzony wirnik, ocieranie o obudowę, luźne mocowanie, zużyte łożyskowanie, nasycone filtry lub problem z kanałem | Odłącz urządzenie, zdejmij filtr metalowy i obejrzyj wirnik; sprawdź, czy nic nie wpadło do obudowy i czy mocowania nie mają luzu | Hałas zmieniający się po zdjęciu filtra wskazuje na opory przepływu, ale nie rozstrzyga stanu silnika. Hałas mechaniczny utrzymujący się bez filtra kieruje uwagę na wirnik, obudowę lub silnik |
| Silnik zatrzymuje się po chwili | Przegrzewanie, zabrudzenie tłuszczem, uszkodzone uzwojenie, kondensator lub moduł sterujący | Obserwuj, czy silnik szybko się nagrzewa, czy wirnik obraca się swobodnie i czy objaw występuje na każdym biegu | Samo przegrzewanie nie wskazuje jednoznacznie części. Najpierw usuń opory mechaniczne i sprawdź przepływ powietrza, następnie diagnozuj silnik oraz sterowanie |
| Oświetlenie nie działa | Przepalona żarówka lub moduł LED, oprawa, przewód, przełącznik, transformator albo płytka sterująca | Sprawdź typ źródła światła, stan oprawy i ślady nadpalenia; przy odłączonym zasilaniu skontroluj ciągłość przewodów | Jeżeli nie działają obie lampy, bardziej prawdopodobny jest wspólny obwód zasilania lub sterowania niż jednoczesne uszkodzenie obu źródeł światła |
| Okap słabo pochłania zapachy | Nasycony filtr węglowy, zabrudzony filtr przeciwtłuszczowy, niedrożny przewód, zamknięty dopływ powietrza lub zbyt mała wydajność przepływu | Ustal, czy urządzenie pracuje jako wyciąg czy pochłaniacz; wyczyść filtr metalowy, wymień filtr węglowy zgodnie z jego typem i sprawdź drożność przewodu | Jeżeli po zdjęciu lub wyczyszczeniu filtrów przepływ się poprawia, wymiana silnika nie jest pierwszym krokiem |
| Przyciski nie reagują albo panel działa niestabilnie | Zabrudzenie, uszkodzona płytka przycisków, poluzowane mocowanie panelu, przewód taśmowy, zasilacz lub moduł sterujący | Odłącz okap, obejrzyj panel od strony mechanicznej i sprawdź, czy elementy nie są zalane tłuszczem; skontroluj złącza | Reset zasilania może usunąć chwilowe zawieszenie, ale powracający objaw wymaga sprawdzenia zasilania, mocowania panelu i elektroniki |
Diagnostyka przed zakupem części
Filtry i przepływ powietrza
Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz i osad z oparów. Należy go regularnie myć łagodnym detergentem albo wymienić, gdy jest uszkodzony, odkształcony lub nie daje się skutecznie oczyścić. Nasycony tłuszczem filtr ogranicza przepływ i zwiększa zagrożenie pożarowe.
Filtr węglowy stosuje się w trybie pochłaniacza. W wielu konstrukcjach nie jest przeznaczony do mycia ani regeneracji. Jego zużycie rozpoznaje się przede wszystkim po utracie pochłaniania zapachów, mimo prawidłowej pracy wentylatora. Dobierz go po kształcie, wymiarach, sposobie zatrzasku i oznaczeniu przewidzianym dla konkretnego wariantu okapu.

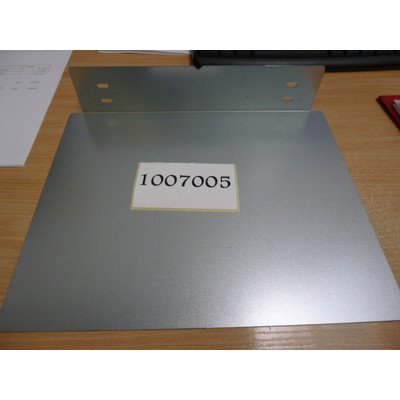

Jeżeli po wyjęciu filtrów wentylator pracuje wyraźnie swobodniej, nie oznacza to jeszcze uszkodzenia filtra. Sprawdź również przewód odprowadzający, klapę zwrotną, kierownicę wydmuchu i możliwość dopływu świeżego powietrza. Praca okapu w bardzo szczelnym pomieszczeniu może ograniczać skuteczność wyciągu.
Silnik, wirnik i kondensator
Przed kontrolą odłącz wtyczkę od gniazda. Zdejmij filtr metalowy i sprawdź, czy wirnik nie ociera o obudowę, nie jest oblepiony tłuszczem i obraca się bez zacięć. Usuń tylko łatwo dostępne zabrudzenia, bez wprowadzania cieczy do silnika i modułów.
Jeżeli silnik buczy, ale wirnik nie rusza, możliwe są między innymi: zablokowanie mechaniczne, uszkodzony kondensator, problem z uzwojeniem albo brak prawidłowego sterowania. Wymiana silnika bez sprawdzenia tych elementów może nie usunąć usterki.
Pomiar uzwojeń wykonuje się po odłączeniu przewodów silnika od reszty układu, aby pozostałe elementy nie zafałszowały wyniku. Miernik powinien wskazać ciągłość odpowiednich obwodów, ale sama rezystancja nie potwierdza pełnej sprawności silnika. Nie wykrywa między innymi problemu z momentem rozruchowym, przebicia pod obciążeniem, przegrzewania ani uszkodzenia łożyskowania. Wyniki trzeba porównać ze schematem lub danymi właściwego wariantu OKC 9419.
Kondensator należy oceniać według oznaczenia znajdującego się na jego obudowie oraz danych konkretnego silnika. Nie stosuj kondensatora tylko dlatego, że ma podobny wygląd lub pasuje mechanicznie. Wymiana na element o przypadkowej pojemności może powodować buczenie, przegrzewanie albo brak rozruchu.
Oświetlenie
Jeżeli okap ma halogenowe źródło światła, wymień je na wariant o tym samym napięciu, mocy i trzonku. Nie dotykaj palcami bańki halogenowej, ponieważ tłuszcz ze skóry może skrócić jej trwałość. Jeśli nowa żarówka również nie świeci, sprawdź oprawę, styki, przewody i wspólny obwód zasilania.
W przypadku oświetlenia niskonapięciowego dodatkowym podejrzanym jest transformator lub zasilacz. Nie podłączaj źródła światła bezpośrednio do sieci i nie zastępuj elementu niskonapięciowego częścią o innym sposobie zasilania. Ślady okopcenia na oprawie lub płytce mogą wskazywać na wcześniejsze zwarcie, a nie tylko na przepaloną żarówkę.
Panel, przyciski i moduł sterujący
Zatłuszczony panel może powodować problemy z przyciskami mechanicznymi i sensorami. Po odłączeniu zasilania oczyść powierzchnię oraz sprawdź, czy przycisk nie jest zapadnięty, nie ma nadmiernego luzu i prawidłowo naciska element przełączający.
Jeśli panel świeci, ale nie uruchamia wentylatora ani oświetlenia, sprawdź połączenia między panelem, płytką sterowania i modułem zasilającym. Jeżeli działa tylko jedna funkcja, usterka może dotyczyć pojedynczego toru wyjściowego, przełącznika lub elementu wykonawczego. Nie zakładaj od razu uszkodzenia całej płytki.
Pomiar napięć po stronie sieciowej oraz diagnostyka modułu pod napięciem są czynnościami dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów pomiarowych. Nie wolno obchodzić zabezpieczeń, wykonywać prowizorycznych mostków ani dotykać nieosłoniętych części układu podczas pracy urządzenia.
Dostęp do części i wymiana

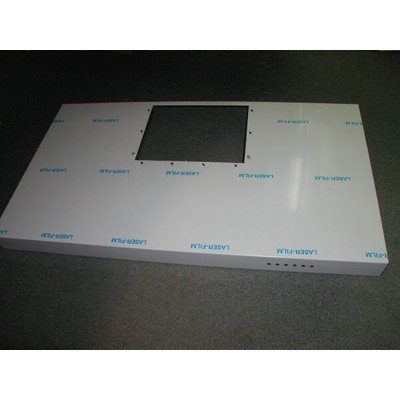

W okapie kominowym dostęp do części uzyskuje się zwykle od strony dolnej części korpusu, po wyjęciu filtrów, a do przewodów i modułów — po zdjęciu odpowiednich osłon. Dokładna kolejność zależy od wykonania urządzenia, dlatego przed demontażem sfotografuj ułożenie przewodów i oznacz złącza. Nie ciągnij za przewody; odłączaj wtyki za obudowę złącza.
Typowa bezpieczna kolejność prac przy odłączonym urządzeniu wygląda następująco:
- Odłącz wtyczkę i odczekaj, aż elementy mogące magazynować energię zostaną bezpiecznie rozładowane przez osobę uprawnioną.
- Zdejmij filtry i elementy osłonowe przewidziane do demontażu.
- Zrób zdjęcia połączeń, mocowań i kierunku montażu wirnika.
- Odłącz złącza oraz zwolnij uchwyty lub wkręty mocujące część.
- Porównaj nowy element z wymontowanym: złącza, rozstaw mocowań, kierunek obrotu, wymiary i oznaczenia.
- Zamontuj część bez naprężania przewodów i bez pozostawiania luźnych elementów w obudowie.
- Załóż filtry i osłony, a następnie sprawdź osobno oświetlenie, każdy bieg wentylatora oraz nietypowe dźwięki.
Nie przedstawiaj tej kolejności jako uniwersalnej instrukcji dla każdej wersji OKC 9419. Jeżeli dostęp wymaga zdjęcia komina, odłączenia przewodu zasilającego, pracy przy module sieciowym albo demontażu urządzenia ze ściany, potrzebne są odpowiednie kwalifikacje i pomoc drugiej osoby. Okap jest ciężki, a nieprawidłowe mocowanie może spowodować jego zsunięcie.
Jak dobrać właściwy wariant części
Przy częściach do Amica najważniejsze są dane urządzenia, a nie sama nazwa handlowa modelu. Sprawdź model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku filtra porównaj również wymiary, liczbę elementów, zatrzaski i kierunek osadzenia. W przypadku silnika sprawdź oznaczenie, mocowanie, wirnik, kierunek obrotu, złącza i współpracujący kondensator.
Dla modułu lub płytki sterowania istotne mogą być wersja elektroniki, sposób podłączenia, funkcje panelu i oprogramowanie. Samo podobieństwo płytki albo identyczna liczba pinów nie wystarcza do potwierdzenia zgodności. Nie każdy moduł wymaga programowania, ale nie można też zakładać, że każdą płytkę da się zamontować bez konfiguracji.
Przed zamówieniem porównaj oznaczenie starej części z opisem katalogowym i prześlij zdjęcie tabliczki znamionowej, jeżeli numer jest niepełny lub nieczytelny. To bezpieczniejszy krok niż kupowanie kilku podzespołów na próbę.
Konserwacja okapu
- Czyść filtr metalowy zgodnie z instrukcją właściwą dla urządzenia; tłuszcz osadzony w filtrze jest łatwopalny.
- W trybie pochłaniacza wymieniaj filtr węglowy po nasyceniu i zgodnie z jego konstrukcją — filtrów jednorazowych nie należy myć ani regenerować.
- Nie zalewaj panelu, oprawy oświetlenia ani silnika podczas czyszczenia.
- Kontroluj, czy wirnik nie jest oblepiony tłuszczem i czy przewód odprowadzający pozostaje drożny.
- Po każdej ingerencji sprawdź, czy filtry i osłony są prawidłowo zablokowane.
FAQ
Czy brak wyciągu oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr metalowy, filtr węglowy, przewód, klapę zwrotną i dopływ powietrza. Dopiero gdy przepływ jest prawidłowy, a wirnik nie obraca się lub silnik pracuje nieprawidłowo, warto diagnozować silnik i jego obwód.
Co zrobić, gdy okap buczy, ale wentylator się nie obraca?
Odłącz urządzenie i sprawdź, czy wirnik nie jest zablokowany albo nie ociera o obudowę. Jeżeli obraca się swobodnie, podejrzane są między innymi kondensator, uzwojenie silnika i układ sterowania. Nie uruchamiaj wielokrotnie buczącego silnika, ponieważ może się przegrzać.
Czy można dobrać filtr tylko po wymiarach?
Wymiary są ważne, ale nie zawsze wystarczają. Liczą się także zatrzaski, ramka, liczba filtrów, sposób montażu oraz to, czy filtr jest przeznaczony do trybu wyciągu czy pochłaniacza. Najlepiej porównać wymiary z pełnymi danymi OKC 9419 i zdjęciem mocowania.
Jakie dane podać przy zakupie części do Amica OKC 9419?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny. Przy częściach elektrycznych dołącz oznaczenie z elementu, zdjęcie złączy i zdjęcie sposobu mocowania. Niepełny model może nie identyfikować właściwego wariantu.
Czy można wymienić samą płytkę sterowania?
Czasami tak, ale płytka musi mieć zgodne oznaczenie, złącza, funkcje i wersję urządzenia. Przed wymianą sprawdź również zasilanie, przewody, panel oraz element wykonawczy, ponieważ uszkodzenie innej części może ponownie uszkodzić nową płytkę.
Czy wymiana części w okapie wymaga odłączenia urządzenia od prądu?
Tak. Przed czyszczeniem, zdjęciem filtrów, wymianą oświetlenia i pracami naprawczymi odłącz wtyczkę. Pomiary po stronie sieciowej i prace wewnątrz modułu pod napięciem powinien wykonywać wykwalifikowany serwisant.
