Części do okapu Amica OKC 9789
Części do okapu Amica OKC 9789 pomagają usunąć usterki wentylatora, oświetlenia, sterowania, filtracji i elementów obudowy. Przed zakupem sprawdź pełne oznaczenie z tabliczki znamionowej, rodzaj uszkodzenia, wymiary oraz sposób mocowania części.
Jak rozpoznać, której części potrzebuje okap Amica OKC 9789
Ten model może zgłaszać usterkę na kilka sposobów: nie reagować na przyciski, pracować bez skutecznego pochłaniania, hałasować, przerywać działanie albo nie włączać oświetlenia. Objaw nie wskazuje automatycznie jednej części. Najpierw trzeba ustalić, czy problem dotyczy zasilania, sterowania, silnika, przepływu powietrza, filtrów czy elementu mechanicznego.
Przed rozpoczęciem demontażu odłącz okap od sieci. Jeżeli konieczny jest pomiar napięcia, naprawa płytki elektronicznej albo ingerencja w przewody zasilające, prace powinien wykonać wykwalifikowany serwisant z odpowiednimi narzędziami.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i dalszy krok |
| Okap nie reaguje, nie świeci panel ani oświetlenie | Brak zasilania, uszkodzony przewód, bezpiecznik, zasilacz lub moduł | Gniazdo, przewód, widoczne nadpalenia i połączenia; elementy elektroniczne badać dopiero po odłączeniu urządzenia | Jeżeli zasilanie dochodzi do okapu, a panel pozostaje martwy, podejrzany jest układ zasilania lub moduł. Nie wymieniaj płytki bez potwierdzenia wariantu i przyczyny awarii |
| Panel działa, ale silnik nie rusza | Zablokowany lub zatłuszczony wentylator, kondensator, silnik, przewody albo element wykonawczy modułu | Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się bez wyraźnego oporu i czy nie ma tłuszczu, ciał obcych oraz nadpaleń | Lekki obrót wirnika nie potwierdza sprawności silnika. Pomiar uzwojeń i napięcia zasilającego silnik wymaga dokumentacji konkretnej wersji |
| Silnik buczy, wolno startuje lub zatrzymuje się | Kondensator, zabrudzenie, zużyte łożyskowanie, uszkodzenie silnika lub ograniczony przepływ | Obejrzyj wentylator, oczyść dostępne elementy, sprawdź stan przewodów i kondensatora zgodnie ze schematem urządzenia | Jeśli po oczyszczeniu objaw pozostaje, potrzebne jest porównanie parametrów silnika i kondensatora z oznaczeniami oryginalnych części |
| Okap działa, ale słabo usuwa parę i zapachy | Zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny przewód, klapa zwrotna, kierownica powietrza lub wentylator | Ustal, czy urządzenie pracuje jako wyciąg czy pochłaniacz; wyjmij i oczyść filtr metalowy, sprawdź drożność oraz położenie elementów kanału | W trybie pochłaniacza filtr węglowy wymaga okresowej wymiany. W trybie wyciągu filtr węglowy może być niewłaściwy, a problemem może być przewód lub brak dopływu powietrza |
| Oświetlenie nie działa, lecz wentylator pracuje | Źródło światła, oprawka, przewody, przełącznik, triak, przekaźnik lub moduł | Po odłączeniu zasilania sprawdź źródło światła, styki oprawki i przewody; ciągłość przełącznika ma sens tylko po jego odłączeniu od układu | Sprawna żarówka lub moduł LED nie wyklucza uszkodzenia oprawki albo układu sterującego. Pomiar pod napięciem pozostaw osobie z kwalifikacjami |
| Okap hałasuje, drży lub słychać grzechotanie | Luźne mocowanie, zabrudzony wentylator, uszkodzony wirnik, silnik, przewód, reduktor lub klapa zwrotna | Sprawdź mocowania, osłony, wirnik oraz elementy kanału; porównaj hałas na różnych biegach | Hałas zmieniający się wraz z prędkością wskazuje na układ wentylatora, ale nie rozstrzyga, czy uszkodzony jest silnik, wirnik czy mocowanie |
| Jedna funkcja działa, a inna nie | Uszkodzony przycisk, panel dotykowy, przewód sygnałowy, moduł sterujący lub element wykonawczy | Zapisz, które funkcje działają: światło, każdy bieg, timer i ewentualne wskazania panelu | Taki zapis pomaga odróżnić awarię pojedynczego wyjścia od problemu z zasilaniem całego modułu |
Filtry, przepływ powietrza i elementy kanału

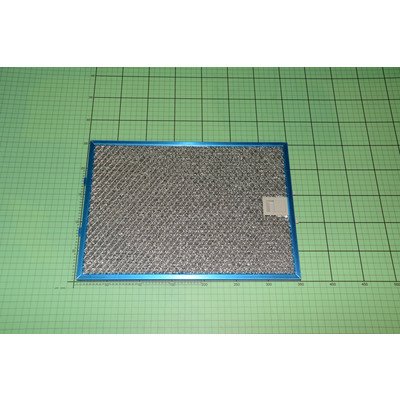

Spadek wydajności nie musi oznaczać uszkodzenia dmuchawy. Filtr przeciwtłuszczowy zatrzymuje tłuszcz z oparów i z czasem może zostać oblepiony. Wtedy silnik pracuje, lecz przepływ jest ograniczony, a hałas może wzrosnąć. Filtr metalowy należy oczyścić zgodnie z instrukcją urządzenia i wysuszyć przed ponownym montażem. Filtr węglowy stosuje się przy pracy w obiegu zamkniętym; jego zabrudzenia nie usuwa się przez zwykłe mycie, tylko wymienia zgodnie z zaleceniami dla danego wariantu.
W trybie wyciągu sprawdź przewód odprowadzający, redukcję średnicy, klapę zwrotną i kierownicę powietrza. Zbyt wiele załamań, niedrożność albo brak dopływu świeżego powietrza mogą ograniczać skuteczność nawet sprawnego wentylatora. Klapa zwrotna powinna otwierać się podczas pracy i nie powodować grzechotania po wyłączeniu urządzenia.

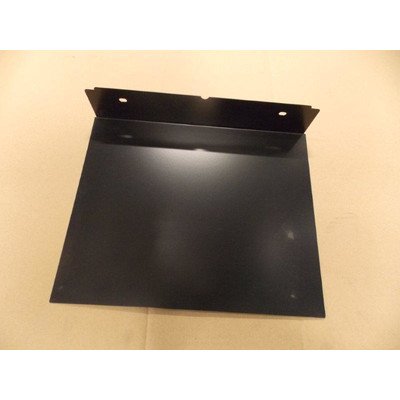

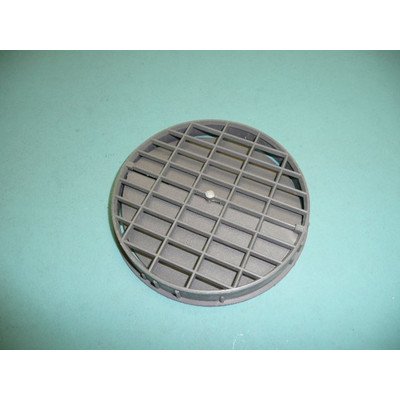

W tej grupie części występują elementy o pozornie podobnym wyglądzie, między innymi przysłony, reduktory, kierownice powietrza i gumowe przelotki. O ich zgodności decydują średnica, sposób mocowania, kształt oraz wariant obudowy, a nie tylko nazwa handlowa.
Silnik, dmuchawa i kondensator

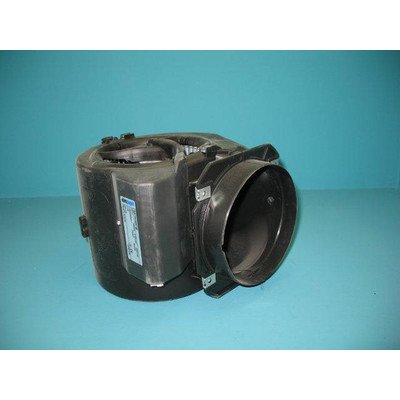

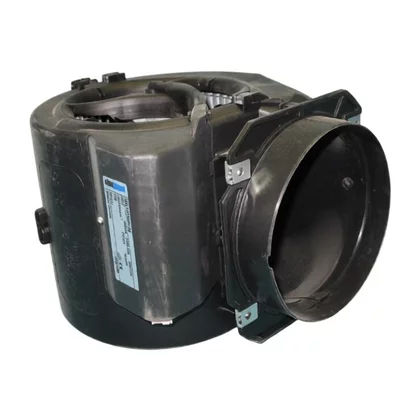

Dmuchawa może być sprzedawana jako kompletny zespół obejmujący silnik i wirnik. Nie zakładaj jednak, że każda dmuchawa o podobnym symbolu będzie odpowiednia do OKC 9789. Przed zakupem porównaj oznaczenie zespołu, mocowanie, kierunek przepływu, złącze, wymiary oraz dane elektryczne zapisane na starej części lub w dokumentacji urządzenia.
Przy odłączonym zasilaniu można wykonać oględziny i sprawdzić, czy wirnik nie jest zablokowany. Pomiar rezystancji uzwojeń może wykazać przerwę albo zwarcie, ale jego wynik nie potwierdza pełnej sprawności silnika pod obciążeniem. Wartość rezystancji zależy od konstrukcji i punktów pomiarowych, dlatego nie należy stosować jednej uniwersalnej liczby dla wszystkich okapów.
Jeżeli silnik tylko buczy, a wirnik nie startuje, jedną z możliwości jest kondensator, lecz podobny objaw może powodować zatarcie, zabrudzenie albo uszkodzenie uzwojenia. Kondensator wymienia się na element o potwierdzonej pojemności, napięciu pracy i wykonaniu przeznaczonym do danego silnika. Nie dobieraj go wyłącznie po wymiarach obudowy.
Oświetlenie i sterowanie
W przypadku braku światła zacznij od najprostszych przyczyn: źródła światła, oprawki, styków i przewodów. Jeżeli obie lampy przestały działać jednocześnie, bardziej prawdopodobny staje się wspólny element obwodu, na przykład przełącznik lub moduł, ale nadal trzeba wykluczyć przerwę w zasilaniu oświetlenia.
Jeżeli panel nie reaguje, lecz w gnieździe jest napięcie, awaria może dotyczyć bezpiecznika, zasilacza niskonapięciowego, stabilizatora, przewodu między panelem a modułem albo samej elektroniki. Bezpiecznik bada się przy odłączonym urządzeniu. Jego przepalenie nie jest powodem do założenia nowego elementu bez szukania przyczyny, ponieważ zwarcie w zasilaczu, module lub przewodach może spowodować ponowne uszkodzenie.
Nie podawaj napięcia na przypadkowe piny i nie mostkuj bezpieczników ani blokad. W modułach okapów mogą występować zarówno obwody sieciowe, jak i niskonapięciowe. Pomiar pod napięciem wymaga osłoniętych końcówek pomiarowych, stabilnego stanowiska i znajomości schematu konkretnej płytki.
Dostęp do części i wymiana
W okapie kominowym dostęp do wielu podzespołów uzyskuje się od dołu, po wyjęciu filtra przeciwtłuszczowego. Do silnika i zespołu wentylatora może być potrzebne zdjęcie dolnej osłony lub elementu wewnętrznego korpusu. Moduły sterujące i zasilające bywają umieszczone w korpusie albo w górnej części okapu, lecz dokładne położenie zależy od wersji wykonania.
Przed rozłączeniem przewodów:
- Odłącz wtyczkę lub wyłącz właściwy obwód zasilania.
- Zrób zdjęcie ułożenia przewodów i oznacz złącza, których nie da się jednoznacznie rozpoznać.
- Zdejmuj osłony bez podważania szyby, panelu dotykowego i delikatnych zatrzasków.
- Nie ciągnij za przewody; wypinaj złącza za obudowę wtyku.
- Sprawdź, czy nowa część ma takie samo mocowanie, złącze i kierunek montażu.
- Po montażu upewnij się, że przewody nie dotykają wirnika, ostrych krawędzi ani gorących elementów.

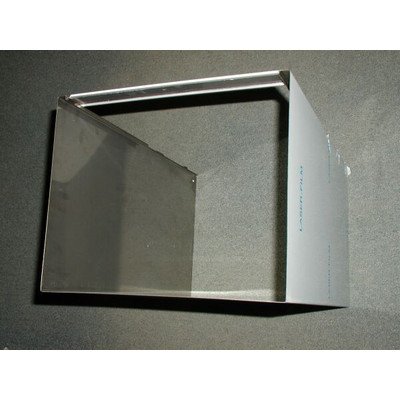

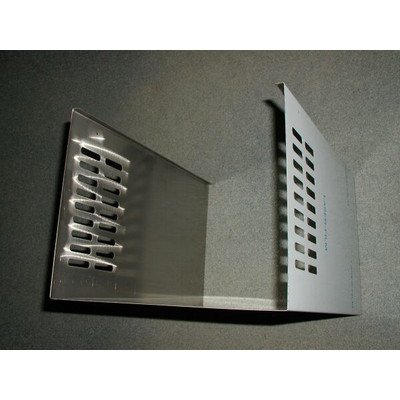

Przy wymianie filtra, klapy, przelotki, maskownicy lub wieszaka najważniejsze są wymiary, położenie otworów, średnica przewodu i strona montażu. Przy wymianie dmuchawy, transformatora albo modułu trzeba dodatkowo porównać oznaczenia elektryczne. Po naprawie sprawdź osobno oświetlenie, każdy dostępny bieg, brak nietypowych drgań oraz prawidłowy przepływ powietrza.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów elementów sieciowych ani napraw płytki, jeśli nie potrafisz bezpiecznie rozpoznać obwodów i zinterpretować wyniku.
Jak dobrać część do Amica OKC 9789
Dobór rozpocznij od tabliczki znamionowej. Dla urządzeń Amica warto przygotować:
- pełny model: OKC 9789;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki znamionowej;
- zdjęcie uszkodzonej części, jej złącza i mocowania;
- wymiary elementu, jeśli jest to część mechaniczna lub filtr.
Skrócony model może nie wystarczyć do rozpoznania wariantu produkcyjnego. Dotyczy to zwłaszcza modułów, transformatorów, silników, zespołów oświetlenia i części występujących w kilku wersjach. Identyczne złącze lub podobne zdjęcie nie gwarantuje zgodności, ponieważ różnić mogą się napięcie, moc, sposób sterowania, kierunek pracy, otwory montażowe albo oprogramowanie modułu.
Przed zamówieniem porównaj oznaczenie producenta z opisem części i potwierdź, czy część jest przeznaczona do dokładnego wariantu urządzenia. Jeśli nie masz pewności, prześlij pełne dane z tabliczki znamionowej oraz zdjęcia starego elementu do weryfikacji. Nie kupuj kilku podzespołów na próbę.
Konserwacja ograniczająca ryzyko awarii
- Czyść filtr przeciwtłuszczowy w odstępach zależnych od intensywności gotowania.
- Wymieniaj filtr węglowy, gdy okap pracuje jako pochłaniacz i filtr straci skuteczność.
- Nie dopuszczaj do pracy z odkrytym płomieniem pod okapem.
- Usuwaj tłuszcz z dostępnych powierzchni, aby nie obciążał wentylatora i elektroniki.
- Reaguj na narastające buczenie, drgania oraz zapach przegrzanej izolacji.
- Nie zasłaniaj wylotu powietrza i nie montuj przypadkowych redukcji.
FAQ
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy, drożność przewodu, klapę zwrotną, kierownicę powietrza i dopływ powietrza do pomieszczenia. Dopiero gdy te elementy są sprawne, warto diagnozować dmuchawę i silnik.
Co sprawdzić, gdy okap działa, ale nie świeci?
Odłącz urządzenie od zasilania i sprawdź źródło światła, oprawkę, styki oraz przewody. Jeśli obie lampy przestały działać równocześnie albo panel nie steruje oświetleniem, problem może dotyczyć wspólnego modułu lub układu wykonawczego.
Czy można wymienić sam silnik zamiast całej dmuchawy?
Zależy to od konstrukcji zespołu i dostępności części. Jeżeli silnik jest zintegrowany z obudową lub wirnikiem, praktyczniejsza może być wymiana kompletnej dmuchawy. Przed zakupem porównaj mocowanie, złącza, wymiary i parametry elektryczne.
Jak sprawdzić bezpiecznik w okapie?
Po całkowitym odłączeniu urządzenia od sieci sprawdź ciągłość bezpiecznika miernikiem. Przerwa oznacza uszkodzenie bezpiecznika, ale nie wskazuje jeszcze przyczyny. Przed wymianą trzeba ustalić, czy zwarcie nie występuje w zasilaczu, module, silniku albo przewodach.
Czy sam model OKC 9789 wystarczy do zamówienia części?
Nie zawsze. Przy urządzeniach Amica przygotuj również kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku modułów i części elektrycznych te dane mogą rozstrzygać o zgodności wariantu.
Czy można naprawić moduł sterujący zamiast go wymieniać?
Czasem tak, na przykład gdy uszkodzony jest bezpiecznik, element zasilacza lub pojedynczy komponent. Naprawa wymaga jednak rozpoznania przyczyny awarii i lutowania zgodnego ze schematem płytki. Nie wymieniaj bezpiecznika bez sprawdzenia, dlaczego się przepalił.
