Części do okapu Amica OKE 659
Części do okapu Amica OKE 659 dobiera się na podstawie pełnego oznaczenia urządzenia, rodzaju podzespołu i jego wymiarów. Przy słabym ciągu najpierw sprawdź filtry oraz drożność kanału, a przy braku reakcji rozdziel usterkę zasilania, panelu sterowania i zespołu wentylatora.
Jak rozpoznać wersję okapu Amica OKE 659
Kategoria dotyczy części do okapu kominowego Amica OKE 659, spotykanego również pod oznaczeniem OKE659S. Ten model ma szerokość około 59,8 cm, sterowanie sensorowe pod szklaną powierzchnią, oświetlenie halogenowe, cztery poziomy pracy i jeden zespół wentylatora. Producent przewiduje pracę jako wyciąg lub pochłaniacz. W trybie pochłaniacza potrzebne są dwa filtry węglowe typu FWK 160, natomiast filtr przeciwtłuszczowy jest aluminiowy i ma wymiary około 283,5 × 212,5 mm.
Nie należy traktować tych danych jako zamiennika sprawdzenia części zamontowanej w konkretnym egzemplarzu. Warianty produkcyjne mogą różnić się wiązką, mocowaniem, płytką sterowania, zespołem silnika albo elementami szklanymi.
Objaw → przyczyna → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap pracuje, ale słabo pochłania opary | Zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny kanał, zamknięta przepustnica, problem z wentylacją pomieszczenia | Wyjmij i obejrzyj filtr przeciwtłuszczowy, sprawdź kierunek przepływu powietrza i drożność przewodu | Jeśli po oczyszczeniu filtra ciąg wraca, nie wymieniaj silnika. W trybie pochłaniacza zużyty filtr węglowy wymienia się, a nie myje. |
| Z okapu wydobywa się zapach mimo pracy wentylatora | Nasycony filtr węglowy, brak filtra w pochłaniaczu, zabrudzony filtr tłuszczowy | Ustal, czy urządzenie pracuje jako pochłaniacz czy wyciąg; sprawdź obecność dwóch filtrów FWK 160 | Filtr węglowy odpowiada za zapachy, a aluminiowy za tłuszcz. Wymiana jednego nie zastępuje prawidłowej konserwacji drugiego. |
| Silnik buczy, startuje powoli albo zatrzymuje się | Zabrudzone łopatki lub wirnik, ocieranie wirnika o obudowę, zużyte łożyskowanie, uszkodzony zespół silnika lub sterowanie | Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez wyczuwalnego tarcia i czy nie ma nalotu tłuszczu | Swobodny obrót nie potwierdza jeszcze sprawności elektrycznej. Opór mechaniczny usuń przez czyszczenie; luzy, nadpalenia lub uszkodzone uzwojenia przemawiają za wymianą zespołu. |
| Działa światło, ale wentylator nie rusza | Panel może przyjmować polecenie, lecz uszkodzony może być moduł sterujący, wiązka, układ mocy albo silnik | Sprawdź złącza, ślady przegrzania i ciągłość przewodów przy odłączonym urządzeniu | Sam fakt świecenia oświetlenia nie dowodzi sprawności toru zasilania wentylatora. Dalsze pomiary napięcia wykonuje wyłącznie osoba z kwalifikacjami. |
| Nie działa światło i wentylator, panel nie reaguje | Brak zasilania, uszkodzony przewód, zabezpieczenie, filtr przeciwzakłóceniowy, zasilacz modułu lub płytka sterowania | Sprawdź gniazdo i przewód bez otwierania urządzenia; po odłączeniu obudowy obejrzyj złącza i płytkę | Jeśli zewnętrzne zasilanie jest prawidłowe, nie kupuj od razu panelu. Awaria wspólnych funkcji może leżeć w zasilaniu modułu. |
| Nie działa pojedynczy sensor albo okap reaguje samoczynnie | Wilgoć lub tłuszcz pod panelem, uszkodzona płytka sensorowa, taśma lub moduł sterujący | Oczyść powierzchnię zgodnie z instrukcją, odłącz zasilanie na kilka sekund i sprawdź, czy objaw pozostaje | Reset pomaga wykluczyć chwilowe zawieszenie, ale nie potwierdza sprawności panelu. Utrzymujący się problem wymaga kontroli panelu i jego połączeń. |
| Światło nie działa, lecz wentylator pracuje | Przepalony halogen, uszkodzona oprawa, przewody, transformator albo element sterujący oświetleniem | Zastosuj źródło światła o takich samych parametrach jak fabryczne; obejrzyj oprawę po odłączeniu zasilania | Jeśli nowa żarówka również nie działa, przyczyny należy szukać w oprawie, przewodach lub sterowaniu, a nie w silniku. |
Filtry i spadek skuteczności pochłaniania

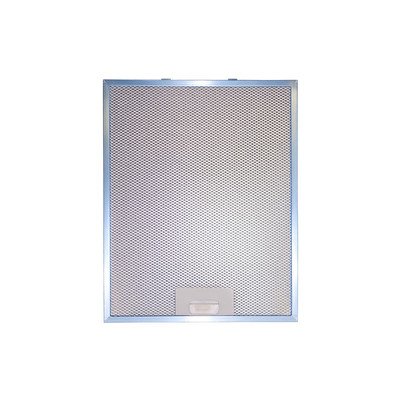

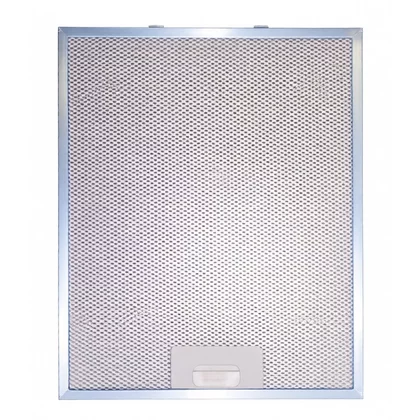

Aluminiowy filtr przeciwtłuszczowy znajduje się od spodu korpusu. W OKE659S jest to jedna kaseta z wielowarstwową siatką. Jeżeli jest oblepiona tłuszczem, powietrze przepływa z większym oporem, a silnik może pracować głośniej i mniej skutecznie.
- Odłącz okap od zasilania.
- Zwolnij zatrzask filtra i wyjmij kasetę, podtrzymując ją drugą ręką.
- Umyj ją ręcznie delikatnym detergentem albo w zmywarce, tylko jeśli dopuszcza to instrukcja i sposób wykończenia elementu.
- Dokładnie wysusz filtr przed montażem.
- Sprawdź, czy kaseta jest prawidłowo zatrzaśnięta i nie ociera o elementy wentylatora.

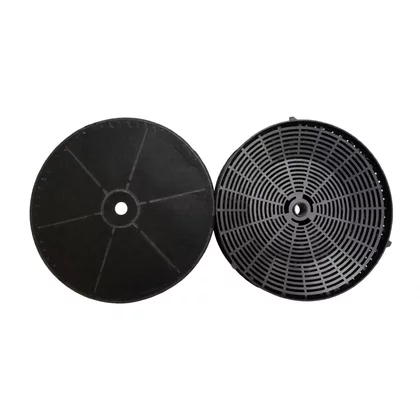

Instrukcja dla tego modelu przewiduje czyszczenie aluminiowego filtra co najmniej raz w miesiącu podczas normalnej pracy. Filtr węglowy stosowany wyłącznie w trybie pochłaniacza nie jest elementem do mycia ani regeneracji; jego wymianę wykonuje się co najmniej co dwa miesiące lub częściej przy intensywnym gotowaniu. Jeżeli w urządzeniu aktywowano sygnalizację filtrów, migający wskaźnik może oznaczać konieczność czyszczenia filtra tłuszczowego albo wymiany filtra węglowego. Po konserwacji trzeba wykonać reset sygnalizacji zgodnie z instrukcją.
Diagnostyka wentylatora i silnika
W OKE659S zastosowano silnik bezszczotkowy BLDC. Z tego powodu nie wolno automatycznie przenosić procedur właściwych dla starszych silników jednofazowych z kondensatorem rozruchowym. Liczba przewodów, sposób sterowania i punkty pomiarowe muszą wynikać ze schematu konkretnej wersji.
Przy wyłączonym i odłączonym okapie sprawdź najpierw stronę mechaniczną:
- czy wirnik obraca się bez wyraźnego oporu;
- czy na osi, łopatkach i stojanie nie ma lepkiego nalotu z tłuszczu i kurzu;
- czy łopatki nie ocierają o obudowę;
- czy nie występuje nadmierny luz osiowy lub poprzeczny;
- czy obudowa wentylatora i uchwyty nie są pęknięte.
Jeżeli po oczyszczeniu wirnik nadal ma opór, pojawia się tarcie albo silnik szybko się nagrzewa, sama wymiana panelu sterowania nie rozwiąże problemu. Przy uszkodzeniu łożyskowania, uzwojenia lub elektroniki silnika właściwym następnym krokiem jest identyfikacja kompletnego zespołu wentylatora albo silnika przewidzianego do tej wersji.
Pomiar rezystancji uzwojeń może wykazać przerwę lub zwarcie, ale nie jest pełnym testem silnika BLDC. Nie pozwala samodzielnie potwierdzić poprawności elektroniki sterującej, izolacji ani zachowania pod obciążeniem. Pomiar napięcia na złączu silnika podczas pracy wymaga dostępu do obwodów sieciowych i właściwej dokumentacji serwisowej.
Opisane pomiary elektryczne i prace przy otwartym urządzeniu wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie mostkuj zabezpieczeń i nie uruchamiaj okapu z odsłoniętymi częściami wirującymi.
Panel sensorowy, płytka sterowania i zasilanie
Panel sterowania OKE659S znajduje się pod szklaną powierzchnią czołową. Awaria pojedynczego przycisku lub sensora może dotyczyć samej płytki panelu, taśmy, złącza albo modułu głównego. Jeżeli nie działa jednocześnie wentylator i oświetlenie, najpierw sprawdza się wspólne zasilanie oraz stan przewodów, a dopiero później panel.
Przed zamówieniem płytki obejrzyj:
- oznaczenie nadrukowane na module;
- liczbę i położenie złączy;
- wersję panelu oraz rodzaj wyświetlacza;
- ślady nadpalenia, pęknięcia lub zalania;
- stan taśmy łączącej panel z modułem sterującym.
Przepalenie bezpiecznika lub widoczne uszkodzenie elementów przeciwzakłóceniowych nie oznacza, że wystarczy wymienić sam bezpiecznik. Zwarcie może znajdować się w zasilaczu, module sterowania, silniku albo przewodach. Po przepięciu wymiana płytki bez ustalenia przyczyny może doprowadzić do ponownego uszkodzenia części.
Dostęp do części i wymiana
Wymiana filtra aluminiowego lub węglowego nie wymaga demontażu całego okapu. Dostęp do silnika, modułu sterowania, transformatora, przewodu i elementów wentylatora zwykle uzyskuje się od spodu korpusu po wyjęciu filtra oraz zdjęciu odpowiedniej pokrywy. Dokładna kolejność zależy od wykonania obudowy i sposobu zamocowania podzespołu.
Przy demontażu:
- Odłącz wtyczkę lub wyłącz właściwy obwód i upewnij się, że urządzenie nie może zostać przypadkowo załączone.
- Zrób zdjęcia połączeń przed odpięciem przewodów.
- Oznacz złącza, jeśli są podobne lub nie mają jednoznacznego kodowania.
- Podeprzyj szklane i metalowe elementy; nie naprężaj panelu sensorowego.
- Nie ciągnij za przewody — wypinaj złącza za korpus wtyku.
- Przy montażu odtwórz ułożenie wiązki i wszystkie osłony, aby przewody nie znalazły się przy wirniku ani ostrych krawędziach.
Po wymianie sprawdź przy odłączonym zasilaniu, czy nic nie ociera, filtr jest zablokowany, a pokrywy i przewody znajdują się na swoich miejscach. Po uruchomieniu sprawdź kolejno oświetlenie, każdy bieg, reakcję sensorów i pracę w trybie wyciągu lub pochłaniacza. Nie wykonuj prób z pominiętym filtrem przeciwtłuszczowym.
Jak dobrać właściwą część do Amica OKE 659
Skrócone oznaczenie OKE 659 lub sama nazwa handlowa nie zawsze wystarczają do potwierdzenia wariantu. Przy urządzeniach Amica przygotuj:
- model z tabliczki znamionowej;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jeśli jest widoczne;
- zdjęcie tabliczki i zdjęcie podzespołu złącznie z mocowaniem.
Samo podobieństwo zdjęcia, wymiar zewnętrzny lub identyczne złącze nie gwarantują zgodności. Przy filtrze liczą się między innymi wymiary, liczba zaczepów i sposób mocowania. Przy szybie, maskownicy lub wieszaku ważne są otwory i strona montażu. Przy silniku oraz module trzeba porównać oznaczenie, wiązkę, sterowanie i wersję urządzenia. Nie zakładaj, że każdy moduł można zamontować bez konfiguracji ani że każdy zamiennik będzie współpracował z elektroniką BLDC.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki znamionowej i porównanie ich z oznaczeniem na części. Jeżeli oznaczenie jest nieczytelne, do doboru prześlij zdjęcie tabliczki, złącza, mocowania i całego podzespołu.
FAQ
Czy do Amica OKE 659 pasuje każdy filtr węglowy do okapu 60 cm?
Nie. W tym modelu producent wskazuje filtr typu FWK 160 i dwa wkłady, ale przed zakupem trzeba sprawdzić sposób mocowania oraz oznaczenie konkretnego egzemplarza. Sama szerokość okapu nie potwierdza zgodności.
Czy filtr węglowy można umyć, aby przedłużyć jego działanie?
Wersji przewidzianej dla OKE659S nie należy myć ani regenerować, chyba że dokumentacja konkretnego wariantu wyraźnie dopuszcza taką procedurę. Po nasyceniu wkład wymienia się na nowy.
Jak często czyścić filtr aluminiowy w tym okapie?
Instrukcja przewiduje czyszczenie co najmniej raz w miesiącu przy normalnym użytkowaniu. Przy częstym smażeniu filtr może wymagać czyszczenia częściej. Silnie odkształcony, skorodowany lub trwale zatłuszczony element lepiej wymienić.
Okap buczy, ale nie startuje — czy trzeba kupić silnik?
Nie od razu. Najpierw odłącz zasilanie i sprawdź, czy wirnik nie jest oblepiony tłuszczem, nie ociera o obudowę i obraca się bez oporu. Jeżeli mechanika jest sprawna, przyczyna może leżeć w sterowaniu lub zespole silnika; w wersji BLDC nie należy zakładać obecności typowego kondensatora rozruchowego.
Czy panel sterowania można wymienić bez wymiany całej elektroniki?
Czasami tak, ale zależy to od konstrukcji i dostępności właściwego modułu. Trzeba porównać oznaczenie płytki, złącza, taśmę oraz wersję panelu. Nie wymieniaj modułu na podstawie samego wyglądu.
Czy po wymianie filtra trzeba kasować sygnalizację?
Jeśli w urządzeniu aktywowano przypomnienie o filtrach, tak. Po wykonaniu konserwacji przytrzymaj sensor wyłączenia zgodnie z instrukcją, aż pojawi się sygnał akustyczny i zgaśnie właściwy wskaźnik.
