Części do okapu Amica OKE 9291
Części do okapu Amica OKE 9291 obejmują między innymi filtr przeciwtłuszczowy, filtr węglowy, silnik, moduł sterowania, oświetlenie i elementy obudowy. Przed zakupem porównaj mocowanie oraz oznaczenia części i podaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny urządzenia.
Jak dobrać części do Amica OKE 9291
Skrócone oznaczenie OKE 9291 pomaga znaleźć kategorię urządzenia, ale może nie identyfikować dokładnego wariantu technicznego. Przy doborze części przygotuj:
- model urządzenia: OKE 9291;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki i uszkodzonego elementu;
- oznaczenie odczytane z części, jeżeli jest widoczne.
Nie dobieraj podzespołu wyłącznie na podstawie podobnego zdjęcia. Ten sam typ okapu może mieć inne mocowanie, złącze, wersję silnika, panel sterowania, oprawkę oświetlenia albo elementy obudowy.
Co może powodować usterkę okapu
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Okap nie reaguje, nie działa silnik ani światło | Brak zasilania, uszkodzony przewód, bezpiecznik, moduł zasilający lub sterujący | Gniazdo, przewód, wtyczkę, widoczne nadpalenia i bezpiecznik po odłączeniu urządzenia | Jeżeli zasilanie dociera do urządzenia, ale panel pozostaje martwy, podejrzany jest obwód zasilania lub elektronika. Sam bezpiecznik nie jest przyczyną, dopóki nie zostanie ustalone, co go uszkodziło. |
| Panel działa, lecz wentylator nie startuje | Zablokowany tłuszczem wirnik, silnik, kondensator, regulator obrotów, przewody lub moduł | Czy wirnik obraca się swobodnie po odłączeniu zasilania; stan silnika, przewodów i złączy | Swobodny obrót nie potwierdza sprawności silnika. Brak napięcia na silniku wskazuje raczej na sterowanie lub zasilanie, a nie na sam silnik. |
| Silnik buczy, startuje z opóźnieniem albo pracuje nierówno | Kondensator, zabrudzenie, zużyte łożyskowanie, wirnik ocierający o obudowę lub problem z uzwojeniem | Oczyść filtr i wnętrze, sprawdź mechaniczne opory oraz oznaczenie kondensatora zgodnie z dokumentacją | Kondensatora nie należy zastępować elementem o przypadkowej pojemności lub napięciu. Parametry muszą odpowiadać wersji silnika. |
| Oświetlenie nie działa, ale wentylator pracuje | Źródło światła, oprawka, przełącznik, przewody, ścieżka lub element sterujący na płytce | Źródło światła i oprawkę po odłączeniu zasilania; ciągłość przewodów i przełącznika | Jeżeli źródło światła jest sprawne, usterka może znajdować się w obwodzie sterowania. W modelach z elektroniką nie należy zakładać, że wystarczy wymiana samej żarówki lub modułu LED. |
| Okap słabo pochłania zapachy i tłuszcz | Zużyty filtr węglowy, zabrudzony filtr przeciwtłuszczowy, niedrożny kanał, zły tryb pracy lub słaby przepływ | Rodzaj pracy: wyciąg lub pochłaniacz, stan obu filtrów, drożność przewodu i klapy zwrotnej | W trybie pochłaniacza filtr węglowy odpowiada za ograniczanie zapachów, ale nie zastępuje filtra przeciwtłuszczowego. W trybie wyciągu problem może leżeć w kanale wentylacyjnym. |
| Okap pracuje głośniej niż wcześniej | Luźne mocowanie, zabrudzenie, niedrożny filtr lub kanał, uszkodzony wirnik, silnik albo klapa zwrotna | Mocowania, filtr, wirnik, ocieranie, drgania i drożność wylotu | Hałas nie wskazuje jednoznacznie na silnik. Najpierw wyklucz elementy dostępne bez wymiany drogiego zespołu. |

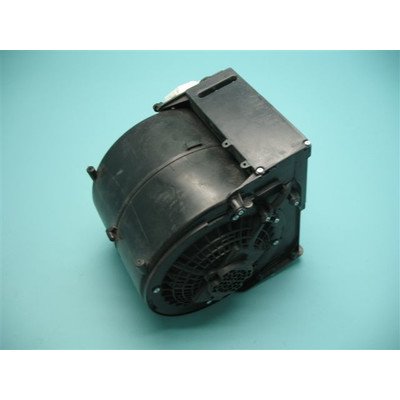

Diagnostyka silnika i sterowania
Przed demontażem odłącz okap od sieci. Zdejmij filtry i osłony tylko w zakresie potrzebnym do oględzin. Zrób zdjęcia połączeń przed rozłączeniem przewodów, ponieważ kolory kabli nie muszą wystarczać do odtworzenia połączeń w konkretnej wersji urządzenia.
Jeżeli wentylator nie działa, zacznij od kontroli mechanicznej. Po odłączeniu zasilania wirnik powinien poruszać się bez wyraźnego zacięcia i ocierania. Tłuszcz, ciało obce lub zdeformowany wirnik mogą blokować pracę bez uszkodzenia silnika. Po oczyszczeniu sprawdź, czy objaw się zmienił.
Pomiar rezystancji uzwojeń wykonuje się na odłączonym silniku, po rozłączeniu jego złącza od pozostałej części obwodu. Bada się odpowiednie pary wyprowadzeń zgodnie ze schematem danego wariantu. Przerwa, zwarcie między wyprowadzeniami albo wyraźna różnica względem wartości podanej w dokumentacji wskazują na nieprawidłowość uzwojenia, ale sam pomiar omomierzem nie potwierdza pełnej sprawności silnika pod obciążeniem.
Kondensator silnika należy oceniać według jego oznaczenia, pojemności, napięcia pracy i sposobu podłączenia. Oględziny wybrzuszenia lub wycieku są sygnałem uszkodzenia, lecz brak widocznych śladów nie wyklucza utraty pojemności. Pomiar pojemności wykonuje się po odłączeniu i rozładowaniu elementu, najlepiej po odłączeniu go od układu. Nie zwieraj zacisków przypadkowym przewodem i nie montuj kondensatora o niepotwierdzonych parametrach.

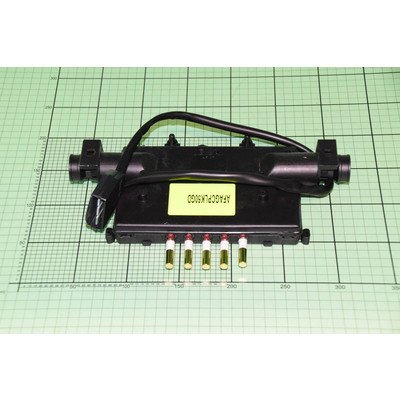

Jeżeli silnik i wirnik wyglądają poprawnie, sprawdź ciągłość przewodów, złącza, przełączniki lub panel oraz element sterujący na module. Pomiar napięcia w obwodzie sieciowym może być potrzebny do rozdzielenia usterki silnika od usterki sterowania, ale jest to praca dla osoby z odpowiednimi kwalifikacjami i przyrządem pomiarowym. Nie wykonuj pomiarów pod napięciem na odsłoniętej płytce, jeśli nie masz doświadczenia z napięciem 230 V AC.
Gdy nie działa światło
Najpierw sprawdź, czy w OKE 9291 zastosowano wymienne źródło światła, czy kompletny moduł oświetlenia. Wymiana żarówki na mocniejszą niż przewidziana dla oprawki może doprowadzić do przegrzania gniazda, przewodów lub ścieżki na płytce.
Po odłączeniu urządzenia obejrzyj oprawkę pod kątem nadpalenia, stopienia i luźnych styków. Jeżeli wentylator działa, a światło nie, nie oznacza to automatycznie uszkodzenia całego modułu sterującego. Przyczyną może być lokalny problem oprawki, przewodu, przełącznika albo sekcji oświetlenia na płytce.
Naprawa uszkodzonej ścieżki lub elementu zasilacza wymaga identyfikacji przyczyny zwarcia i sprawdzenia płytki po naprawie. Samo odtworzenie przerwanego połączenia bez usunięcia przyczyny może spowodować ponowne uszkodzenie.
Dostęp do części i wymiana
W wielu okapach dostęp do filtrów, oprawki i wirnika uzyskuje się od dołu po zdjęciu filtrów przeciwtłuszczowych. Do silnika, kondensatora lub modułu sterującego może być potrzebne zdjęcie dodatkowej osłony wewnętrznej albo elementu komina. Dokładna kolejność zależy od wykonania OKE 9291, dlatego nie należy przenosić liczby śrub ani położenia modułu z innego modelu Amica.
Przy wymianie:
- Odłącz urządzenie od sieci i zabezpiecz je przed przypadkowym włączeniem.
- Zdemontuj tylko te osłony, które blokują dostęp do uszkodzonej części.
- Oznacz złącza i wykonaj zdjęcia przed ich odłączeniem.
- Sprawdź, czy nowy element ma takie samo mocowanie, złącze, wymiary i oznaczenie.
- Nie ściskaj przewodów między obudową i osłoną oraz nie pozostawiaj luźnych kabli przy wirniku.
- Po montażu załóż filtry, sprawdź stabilność obudowy i dopiero wtedy wykonaj próbę pracy.
Opisane czynności przy module, instalacji 230 V, kondensatorze i pomiarach pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Nie obchodź bezpieczników, blokad ani zabezpieczeń i nie wykonuj prowizorycznych połączeń.
Filtry i elementy mechaniczne

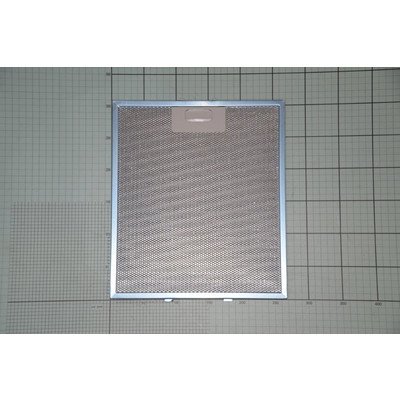

Filtr przeciwtłuszczowy powinien być dobrany do wymiarów, sposobu zatrzasku i układu mocowania w okapie. Metalowy filtr można czyścić zgodnie z instrukcją urządzenia, ale filtr odkształcony, skorodowany lub bez pewnego mocowania należy wymienić.
Filtr węglowy stosuje się w trybie pochłaniacza. Dobierz go po kształcie, wymiarach, sposobie mocowania i oznaczeniu przypisanym do konkretnego wariantu. Sam fakt, że filtr pasuje średnicą lub wygląda podobnie, nie potwierdza zgodności.

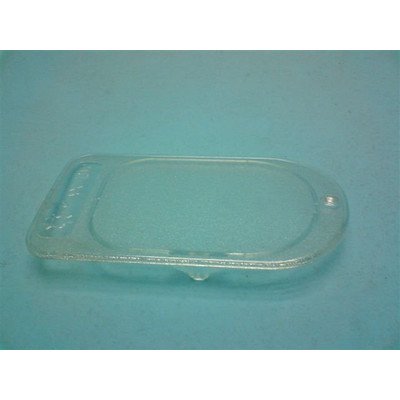

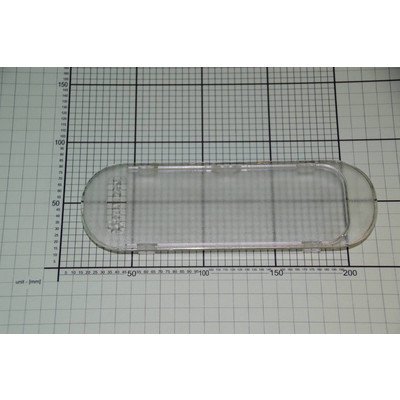

Klosz, reling, komin, króciec wylotu i zestaw montażowy wymagają porównania wymiarów, strony montażu, punktów mocowania oraz wersji kolorystycznej. Przy elementach obudowy pomocne jest zdjęcie uszkodzonego elementu razem z miejscem montażu.
FAQ
Czy do doboru części wystarczy model OKE 9291?
Nie zawsze. Do Amica przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Te dane pozwalają rozróżnić warianty, których nie widać na samej nazwie modelu.
Czy brak pracy silnika oznacza konieczność wymiany silnika?
Nie. Podobny objaw może powodować brak zasilania, moduł sterowania, regulator obrotów, kondensator, złącze, przewód, zablokowany wirnik albo zabrudzenie. Najpierw ustal, czy silnik otrzymuje właściwe sterowanie i czy nie ma oporów mechanicznych.
Czy filtr węglowy można umyć zamiast wymienić?
Zależy to od konstrukcji filtra i zaleceń producenta. Typowego jednorazowego filtra z wkładem węglowym nie przywraca się do sprawności przez samo mycie. Przed zakupem porównaj jego wymiary i mocowanie z filtrem zamontowanym w urządzeniu.
Jak sprawdzić, czy problem dotyczy modułu sterującego?
Jeżeli gniazdo i przewód zasilający są sprawne, a okap nie reaguje lub nie steruje silnikiem mimo sprawnego zespołu mechanicznego, należy sprawdzić zasilanie modułu, bezpiecznik, złącza i elementy sterowane. Kod lub objaw nie jest samodzielnym potwierdzeniem konieczności zakupu modułu.
Czy można zastąpić silnik podobnym silnikiem do okapu?
Nie bez potwierdzenia zgodności. Porównaj oznaczenie, moc, sposób regulacji prędkości, złącze, mocowanie, kierunek pracy i współpracę z kondensatorem. Najbezpieczniej rozpocząć dobór od pełnych danych z tabliczki znamionowej oraz oznaczenia starego silnika.
Co przesłać przy problemie z doborem części?
Prześlij zdjęcie tabliczki znamionowej, pełne oznaczenia Amica, zdjęcie uszkodzonej części, jej wymiary oraz fotografie mocowania i złączy. Taki komplet danych jest bardziej miarodajny niż sama nazwa handlowa urządzenia.
