Części do okapu Amica OKE M6
Części do okapu Amica OKE M6 obejmują elementy układu wyciągowego, sterowania, oświetlenia i filtracji. Gdy okap słabo pochłania, hałasuje, nie uruchamia silnika albo nie świeci, przed zakupem warto sprawdzić filtry, wirnik, przewody i przełączniki. Właściwy wariant części dobieraj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie części występują w okapie Amica OKE M6?
OKE M6 jest okapem kominowym, który może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z obiegiem zamkniętym. W zależności od przyczyny usterki potrzebny może być filtr tłuszczowy, komplet filtrów węglowych Model 200, silnik z wirnikiem, przełącznik prędkości, element mocujący silnik, przewód, oprawka, klosz albo źródło światła.
Instrukcja rodziny OKE M6 opisuje trzystopniowe sterowanie wentylatorem, dwa metalowe filtry tłuszczowe oraz dwa filtry węglowe montowane po bokach silnika podczas pracy w obiegu zamkniętym. W starszym wykonaniu zastosowano dwa źródła światła z trzonkiem E14 o mocy maksymalnej 40 W każde. Ponieważ w obrębie oznaczenia OKE M6 występowały różne wersje kolorystyczne i wykonania, parametrów tych nie należy przenosić automatycznie na część bez sprawdzenia tabliczki urządzenia.
Objawy usterki i kolejność sprawdzania
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Okap w ogóle nie reaguje | Brak zasilania, uszkodzony przewód, złącze lub zespół przełączników | Najpierw sprawdź gniazdo innym sprawnym odbiornikiem. Po odłączeniu okapu obejrzyj przewód, zaciski i ślady przegrzania. Jeżeli oświetlenie i silnik nie działają jednocześnie, wspólna przerwa zasilania jest bardziej prawdopodobna niż równoczesne uszkodzenie obu odbiorników. |
| Oświetlenie działa, ale wentylator nie rusza | Zablokowany wirnik, przełącznik biegów, połączenie silnika, uzwojenie lub element rozruchowy właściwy dla danego wykonania | Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się swobodnie i nie ociera o obudowę. Jeśli mechanicznie jest sprawny, potrzebna jest kontrola obwodu sterowania i silnika. Nie zamawiaj kondensatora bez potwierdzenia, że występuje w danym wariancie oraz jaka pojemność jest wymagana. |
| Działa tylko jeden lub dwa biegi | Zużyty styk przełącznika, przerwany przewód albo uszkodzenie odczepu uzwojenia | Brak jednego biegu przy prawidłowej pracy pozostałych kieruje diagnostykę przede wszystkim na tor danego styku i przewodu. Sama wymiana całego silnika bez pomiaru może nie usunąć problemu. |
| Silnik buczy, rusza z opóźnieniem lub zatrzymuje się | Zabrudzenie, ocierający wirnik, zużyte łożyskowanie, problem z uzwojeniem lub układem rozruchowym | Po odłączeniu zasilania obróć wirnik ręcznie. Opór, luz, tarcie albo ślady stopionego tworzywa wskazują na problem mechaniczny. Swobodny obrót nie potwierdza jednak elektrycznej sprawności silnika. |
| Okap pracuje, ale słabo usuwa opary | Zatkany filtr tłuszczowy, zużyte filtry węglowe, niedrożny przewód, zamknięta klapa, brak dopływu powietrza albo uszkodzony wirnik | Krótki test bez filtrów, przeprowadzony bez gotowania, pomaga ocenić ich wpływ na przepływ. Jeżeli wyciąg nadal działa słabo, sprawdź drożność instalacji, kierunek otwierania klapy i stan łopatek wirnika. |
| Pojawiło się grzechotanie lub ocieranie | Poluzowane mocowanie, ciało obce, pęknięty wirnik, kontakt turbiny z osłoną | Nie uruchamiaj długo urządzenia. Po wyłączeniu zasilania zdejmij filtry i obejrzyj wirnik, uchwyt silnika oraz osłonę. Dalsza praca może powiększyć uszkodzenie. |
Jak sprawdzić silnik i przełączniki?
Zacznij od oględzin wykonywanych przy urządzeniu odłączonym od sieci. Po wyjęciu filtrów sprawdź, czy wewnątrz nie ma nagromadzonego tłuszczu, poluzowanych konektorów, nadpalonej izolacji, pękniętego wirnika lub śladów jego tarcia. Przed rozłączeniem przewodów wykonaj zdjęcia i oznacz każde połączenie. Kolor przewodu nie jest wystarczającą podstawą do ustalenia jego funkcji.
Przełącznik można badać omomierzem dopiero po odłączeniu co najmniej jednego przewodu badanego toru. W pozycji wyłączonej styk powinien pozostawać rozwarty, a po wybraniu odpowiedniego biegu powinien uzyskać ciągłość. Wynik trzeba odnieść do układu konkretnego przełącznika — zwarcie przypadkowych zacisków lub pomiar przez silnik może dać mylące wskazanie.
Ciągłość uzwojeń silnika sprawdza się między właściwymi wyprowadzeniami określonymi w schemacie danego wykonania. Przerwa wskazuje na uszkodzenie przewodu, zabezpieczenia termicznego lub uzwojenia. Sam odczyt rezystancji nie potwierdza jednak, że silnik ruszy pod obciążeniem, osiągnie prawidłową prędkość i nie przegrzeje się. Nie ma jednej prawidłowej wartości rezystancji dla wszystkich silników montowanych w tej kategorii.
Pomiar napięcia na pracującym okapie pozwala odróżnić brak sterowania od awarii zasilanego silnika, ale odbywa się przy napięciu sieciowym i w pobliżu ruchomego wirnika. Taką diagnostykę powinien wykonywać wykwalifikowany technik, używający odpowiednich przyrządów i procedury właściwej dla urządzenia. Nie jest ona przeznaczona dla osoby bez przygotowania.
Jeżeli okap powoduje zadziałanie zabezpieczenia instalacji, nie włączaj go ponownie na próbę i nie montuj kolejnych części bez znalezienia zwarcia. Konieczna jest kontrola przewodu, oprawek, przełączników, silnika oraz rezystancji izolacji odpowiednim miernikiem. Zwykły multimetr może wykazać oczywiste zwarcie do obudowy, ale poprawny wynik nie zastępuje pomiaru izolacji napięciem probierczym.
Słabe pochłanianie nie zawsze oznacza awarię silnika

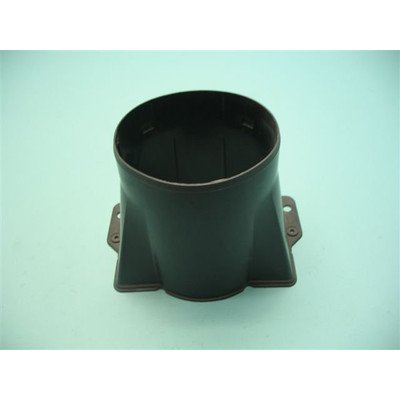

W trybie wyciągu powietrze musi mieć drożną drogę od filtrów, przez turbinę i króciec, aż do kanału. Zgnieciona rura, zablokowana klapa, osad w przewodzie lub niedostateczny nawiew do kuchni mogą ograniczyć przepływ mimo prawidłowych obrotów silnika. Jeżeli po uchyleniu okna skuteczność wyraźnie rośnie, przyczyną może być zbyt mały dopływ powietrza, a nie część okapu.

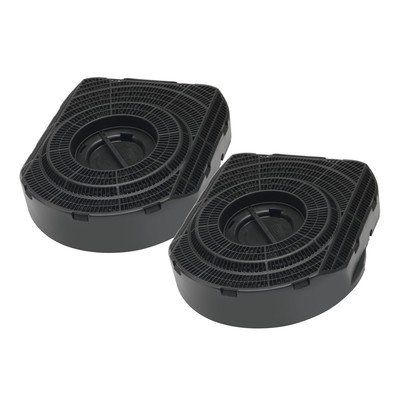

W trybie pochłaniacza zapachy przechodzą przez dwa filtry węglowe, a oczyszczone powietrze wraca do pomieszczenia. Instrukcja OKE M6 przewiduje filtry Model 200 i zaleca ich wymianę co około cztery miesiące przy normalnej eksploatacji. Filtrów tych nie należy myć. Rzeczywista częstotliwość wymiany zależy od intensywności gotowania; nasycony wkład powoduje spadek przepływu i słabsze ograniczanie zapachów.
Metalowe filtry tłuszczowe należy według instrukcji czyścić co najmniej co cztery tygodnie. Nadmiernie zatłuszczony filtr zwiększa opór przepływu, obciąża układ wentylatora i stanowi zagrożenie pożarowe. Odpowiednie wkłady można znaleźć również w kategorii filtrów do okapów Amica.
Dostęp do filtrów, oświetlenia i silnika
Aby wyjąć metalowy filtr, podtrzymaj go jedną ręką, wciśnij blokadę i opuść osłonę. Nie puszczaj filtra po zwolnieniu zatrzasku — nagromadzony tłuszcz zwiększa jego ciężar i śliskość.
Filtry węglowe są dostępne po wyjęciu filtrów metalowych. W OKE M6 umieszcza się je w bocznych gniazdach silnika i zabezpiecza przez obrót zaczepów. Przed zamówieniem sprawdź, czy okap rzeczywiście pracuje jako pochłaniacz. Przy prawidłowym podłączeniu do kanału filtry węglowe nie są potrzebne i dodatkowo ograniczałyby przepływ.

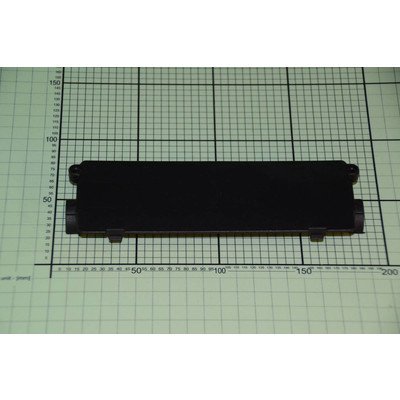

Dostęp do oświetlenia również uzyskuje się od spodu po otwarciu osłon filtrów. Przed wymianą odłącz okap od sieci i poczekaj, aż żarówka ostygnie. W wykonaniu opisanym w instrukcji stosowane są źródła E14 o mocy nieprzekraczającej 40 W. Jeżeli oprawka jest nadpalona, luźna albo skorodowana, wymiana samej żarówki nie rozwiąże problemu.

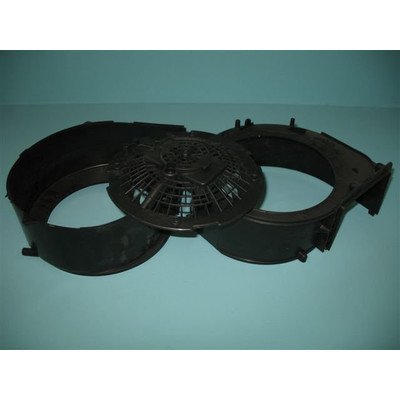

Do demontażu silnika trzeba zdjąć filtry, udokumentować połączenia elektryczne, odłączyć przewody oraz zwolnić mocowania zespołu wentylatora. Nie należy opierać ciężaru silnika na przewodach ani wyginać turbiny podczas wyjmowania. Sposób zamocowania osłony i uchwytów może różnić się między wariantami OKE M6, dlatego bez dokumentacji konkretnego wykonania nie należy zakładać jednej liczby i kolejności śrub.
Po montażu sprawdź ręką swobodę obrotu wirnika, stabilność mocowań i ułożenie przewodów z dala od części ruchomych. Następnie zamontuj filtry. Próba pracy z odsłoniętym wirnikiem powinna być wykonywana wyłącznie w ramach właściwej procedury serwisowej.
Jak dobrać części do okapu Amica OKE M6?
Samo oznaczenie OKE M6 może nie rozstrzygać wariantu technicznego. Przygotuj:
- pełny model urządzenia, łącznie z końcowym oznaczeniem wykonania;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer części odczytany ze starego elementu, jeżeli jest czytelny;
- zdjęcia złącza, mocowania i wymiarów części mechanicznej.
Tabliczka znamionowa okapu Amica znajduje się wewnątrz obudowy i jest dostępna po zdemontowaniu aluminiowych filtrów. Numer fabryczny można również znaleźć na naklejce w karcie gwarancyjnej.

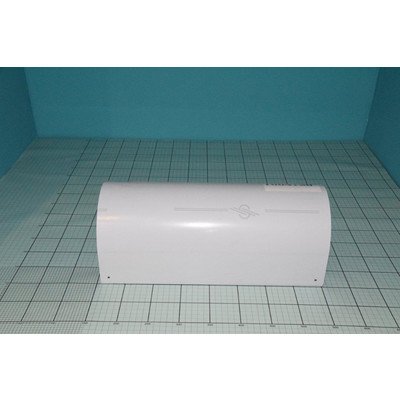

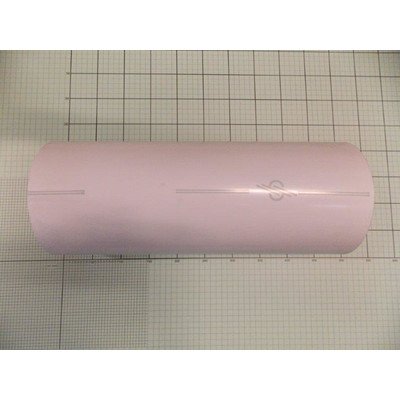

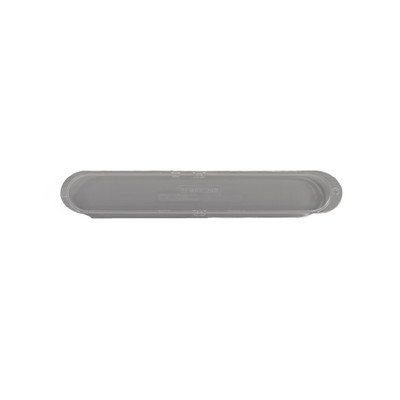

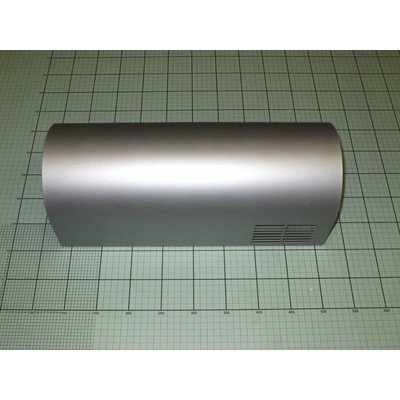

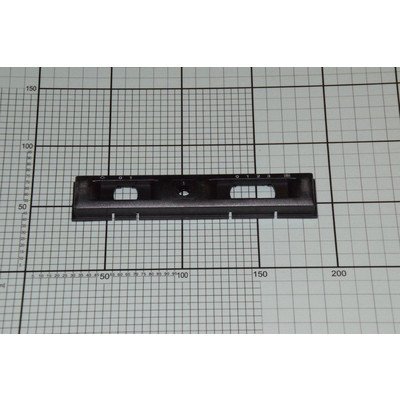

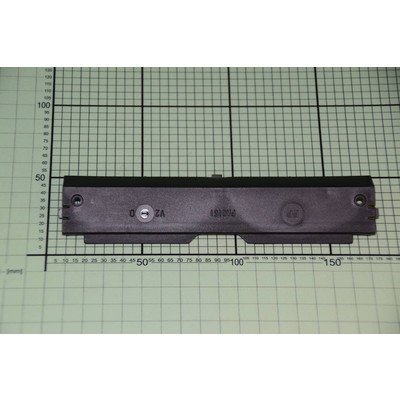

Przy silniku porównaj kompletność zespołu, liczbę i układ wyprowadzeń, rodzaj turbiny oraz mocowania. Przy przełącznikach istotne są funkcje poszczególnych klawiszy, liczba zacisków i sposób osadzenia panelu. Klosze, kominy i elementy obudowy dobiera się także według wymiarów, koloru i strony montażu. Podobny wygląd lub pasujące złącze nie potwierdzają zgodności elektrycznej.
Jeżeli dane z tabliczki wskazują inną wersję niż sama nazwa OKE M6, pierwszeństwo ma zgodność katalogowa według kodu wyrobu i numeru fabrycznego. Pozostałe grupy podzespołów są dostępne w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OKE M6
Czy brak działania wentylatora oznacza konieczność wymiany silnika?
Nie. Najpierw trzeba wykluczyć zablokowanie wirnika, zabrudzenie, uszkodzenie przełącznika, przerwę w przewodach i brak zasilania silnika. Silnik jest głównym podejrzanym dopiero wtedy, gdy mechanicznie nie obraca się prawidłowo albo otrzymuje właściwe sterowanie, lecz nie pracuje.
Dlaczego okap działa tylko na jednym biegu?
Możliwa jest usterka styku przełącznika, przewodu danego biegu albo odczepu uzwojenia silnika. Pomiar ciągłości przełącznika po odłączeniu przewodów pomaga oddzielić awarię sterowania od problemu po stronie silnika.
Czy OKE M6 potrzebuje filtrów węglowych?
Tylko podczas pracy jako pochłaniacz, gdy powietrze wraca do kuchni. Instrukcja przewiduje dwa filtry węglowe Model 200 montowane po bokach silnika. Przy pracy jako wyciąg podłączony do kanału nie należy montować ich bez potrzeby.
Jak często czyścić filtr tłuszczowy i wymieniać węglowy?
Instrukcja OKE M6 zaleca czyszczenie filtrów metalowych co najmniej co cztery tygodnie oraz wymianę filtrów węglowych co około cztery miesiące przy normalnej eksploatacji. Intensywne smażenie może wymagać krótszych odstępów.
Gdzie znajduje się tabliczka znamionowa okapu?
Wewnątrz obudowy, za aluminiowymi filtrami tłuszczowymi. Do doboru części przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny, ponieważ samo oznaczenie OKE M6 może nie identyfikować wersji wykonania.
