Części do okapu Amica OMS 515
Części do okapu Amica OMS 515 obejmują między innymi filtry, silnik wentylatora, oświetlenie, panel sterowania, przewody i elementy obudowy. Przed zakupem porównaj oznaczenia z tabliczki znamionowej, ponieważ podobny wygląd lub sam model OMS 515 nie zawsze identyfikuje właściwy wariant. W poradniku znajdziesz wskazówki dotyczące objawów, kontroli i wymiany.
Jak rozpoznać właściwy wariant okapu
OMS 515 jest okapem podszafkowym przeznaczonym do trwałego zamocowania w szafce nad płytą lub kuchenką. W dokumentacji wariant ten występuje jako OMS 515 I, dlatego przed zamówieniem części trzeba sprawdzić pełne dane konkretnego egzemplarza. Sam napis OMS 515 może nie wystarczyć do rozróżnienia wykonania silnika, panelu, oświetlenia albo elementów montażowych.
Przy doborze przygotuj:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części lub numer nadrukowany na jej obudowie;
- zdjęcie tabliczki znamionowej i, w razie potrzeby, zdjęcie złącza oraz mocowania.
Tabliczka znamionowa może znajdować się wewnątrz okapu, po zdjęciu filtra przeciwtłuszczowego. Nie zamieniaj miejscami modelu, kodu wyrobu i numeru fabrycznego. Przy częściach elektrycznych różnica wariantu może dotyczyć nie tylko wyglądu, ale również sposobu sterowania, wyprowadzeń i współpracujących elementów.
Z czego składa się OMS 515
W tym typie okapu występują niezależne obwody oświetlenia i wentylatora. Wentylator ma trzy prędkości pracy, a sterowanie odbywa się mechanicznie za pomocą suwaków. Do podstawowych elementów należą:
- aluminiowy filtr przeciwtłuszczowy zatrzymujący tłuszcz i większe zanieczyszczenia;
- filtr węglowy stosowany w trybie pochłaniacza;

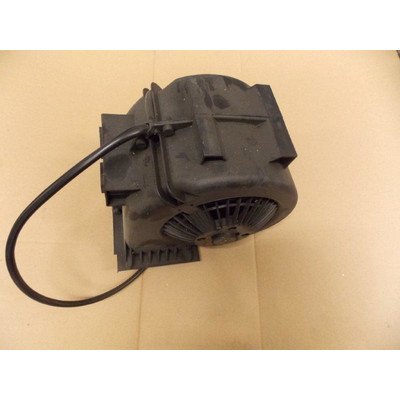

- silnik i wirnik wentylatora;

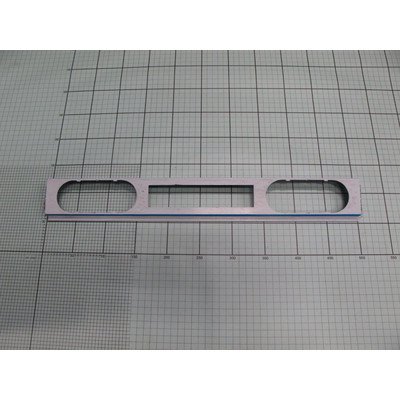

- panel lub przełączniki sterujące prędkością oraz oświetleniem;

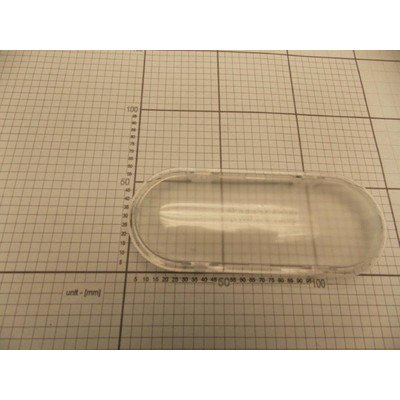

- żarówki, oprawki, klosz i przewody zasilające;

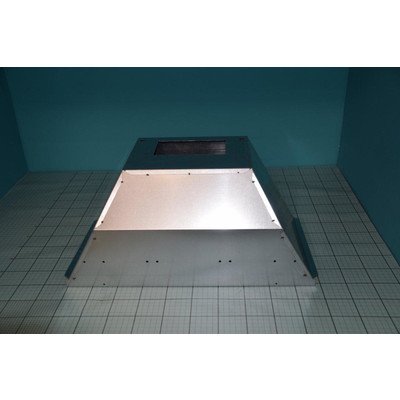

- obudowa, przyłącze oraz elementy mocujące.
W trybie wyciągu powietrze powinno być odprowadzane przewodem o średnicy wewnętrznej około 120 mm. W trybie pochłaniacza powietrze wraca do pomieszczenia po przejściu przez filtry węglowe. Dlatego słabe usuwanie zapachów nie musi oznaczać awarii silnika — może wynikać z nasycenia filtra albo problemu z drożnością instalacji.
Objaw, możliwe przyczyny i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje na żaden suwak | Brak zasilania, uszkodzony przewód, bezpiecznik, zasilacz lub moduł | Gniazdo, przewód, ślady nadpalenia i połączenia po odłączeniu urządzenia | Jeżeli zasilanie dochodzi do urządzenia, ale nie działa ani światło, ani wentylator, podejrzenie przesuwa się na obwód zasilania lub elektronikę. Samo sprawdzenie gniazda nie potwierdza sprawności płytki. |
| Światło działa, wentylator nie | Zabrudzony lub zablokowany wirnik, silnik, kondensator, przełącznik albo przewód | Czy wirnik obraca się swobodnie po odłączeniu zasilania; czy nie ma tłuszczu, nadpaleń i uszkodzonych przewodów | Swobodny obrót nie potwierdza sprawności uzwojenia. Brak zasilania na silniku kieruje diagnostykę do sterowania, a prawidłowe zasilanie przy nieruchomym silniku — do silnika, kondensatora lub mechanicznej blokady. |
| Wentylator działa tylko na jednym biegu | Uszkodzony przełącznik, przerwa w przewodzie, element regulacji prędkości lub moduł | Położenie suwaka, ciągłość przewodów i stan styków po odłączeniu zasilania | Nie kupuj od razu silnika. Jeżeli silnik pracuje na jednym biegu, przyczyna może znajdować się w torze wyboru prędkości. |
| Silnik buczy, ale wirnik nie startuje | Zatarcie lub zatłuszczenie wirnika, kondensator, uszkodzone uzwojenie | Obrót wirnika bez zasilania, stan osi, łopatek i obudowy silnika | Jeżeli wirnik stawia opór, najpierw usuń przyczynę mechaniczną. Jeżeli obraca się lekko, potrzebne jest badanie silnika i kondensatora według dokumentacji tego wariantu. Nie pozostawiaj długo włączonego buczącego silnika. |
| Okap słabo pochłania opary | Zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, zatkany przewód, niewystarczający dopływ powietrza lub zużyty wentylator | Stan filtrów, drożność rury, klapę zwrotną, kierunek przepływu i pracę wirnika | Filtra węglowego nie należy myć ani regenerować. W trybie wyciągu filtr węglowy nie powinien zastępować prawidłowego odprowadzenia powietrza. |
| Okap pracuje głośniej niż wcześniej | Luźne mocowanie, zabrudzony wirnik, uszkodzone łożyskowanie, drgania obudowy lub klapa zwrotna | Śruby i uchwyty, luz wirnika, ślady ocierania oraz przewód odprowadzający | Hałas zmieniający się wraz z obrotami wskazuje na część wirującą lub silnik, natomiast grzechotanie przy przepływie może pochodzić z klapy albo luźnego elementu instalacji. |
| Nie działa tylko oświetlenie | Przepalona żarówka, oprawka, przewód, suwak lub nadpalony styk | Żarówkę, oprawkę, styki i przewody; porównaj obie strony oświetlenia | Jeżeli jedna żarówka działa, a druga nie, bardziej prawdopodobna jest usterka konkretnej żarówki, oprawki albo przewodu niż całego sterowania. |
Filtry i konserwacja
Filtr aluminiowy należy regularnie wyjmować i myć ręcznie łagodnym detergentem albo w zmywarce, o ile jego stan i instrukcja urządzenia na to pozwalają. Dla OMS 515 instrukcja podaje czyszczenie średnio co 2–3 tygodnie, a przy intensywnym gotowaniu częściej. Filtr mocno nasycony tłuszczem zwiększa ryzyko pożaru i może ograniczać przepływ powietrza.
Filtry węglowe są przeznaczone do pracy w obiegu zamkniętym. W tym wariancie stosowane są dwa filtry montowane na bagnetach kratek wlotowych silników. Nie nadają się do mycia ani regeneracji; należy je wymieniać zgodnie z instrukcją urządzenia, co najmniej raz na trzy miesiące lub częściej przy intensywnym użytkowaniu.
Przy wymianie filtra węglowego:
- odłącz okap od zasilania;
- zwolnij zatrzaski i zdejmij filtr aluminiowy;
- odkręć zużyte filtry z bagnetów kratek silników;
- załóż nowe filtry właściwą stroną;
- zamontuj ponownie filtr przeciwtłuszczowy i sprawdź, czy nic nie ociera o wirnik.
W trybie wyciągu nie montuj filtra węglowego tylko dlatego, że pasuje wymiarami. Filtr zwiększa opory przepływu i jest przeznaczony do innego sposobu pracy urządzenia.
Diagnostyka wentylatora
Najpierw odłącz wtyczkę, wyjmij filtr przeciwtłuszczowy i obejrzyj wnętrze okapu. Usuń nagromadzony tłuszcz z dostępnych, nieruchomych powierzchni, ale nie zalewaj silnika ani panelu wodą. Sprawdź, czy wirnik nie ociera o obudowę i czy obraca się bez wyraźnego zacięcia.
Jeżeli wirnik jest zablokowany, nie uruchamiaj okapu wielokrotnie. Zablokowany silnik może się przegrzewać, a przeciążenie może uszkodzić również element sterujący. Po usunięciu przyczyny mechanicznej sprawdź, czy hałas i temperatura pracy wróciły do normy.
Badanie rezystancji uzwojeń wykonuje się przy odłączonym urządzeniu, po rozłączeniu przewodów silnika od reszty obwodu. Mierzy się poszczególne wyprowadzenia zgodnie ze schematem konkretnego wariantu i porównuje wyniki z dokumentacją serwisową. Przerwa w obwodzie, zwarcie między wyprowadzeniami albo wyraźna asymetria względem przewidzianego układu wskazują na problem, ale sam pomiar omomierzem nie potwierdza prawidłowej pracy silnika pod obciążeniem.
Kondensator, jeżeli występuje w danym wykonaniu, należy sprawdzać po jego odłączeniu i rozładowaniu, miernikiem z funkcją pomiaru pojemności. Wynik należy porównać z wartością nadrukowaną na kondensatorze, uwzględniając podaną tolerancję. Sprawna pojemność nie wyklucza uszkodzenia pojawiającego się dopiero przy napięciu lub temperaturze roboczej.
Pomiary napięcia w pracującym okapie wymagają kwalifikacji i odpowiednich narzędzi. Wewnątrz urządzenia mogą występować obwody sieciowe 230 V. Nie wykonuj pomiaru pod napięciem, jeśli nie masz doświadczenia w pracy z instalacjami elektrycznymi, zabezpieczenia przeciwporażeniowego i schematu właściwego dla urządzenia. Nie zwieraj przewodów i nie podawaj zasilania na silnik „na próbę” bez pewności co do wyprowadzeń.

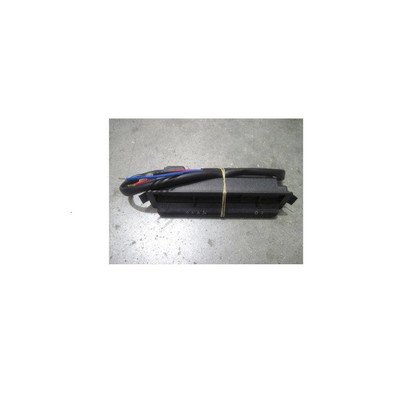

Panel sterowania, przełączniki i zasilanie
W OMS 515 osobne funkcje mogą być przełączane mechanicznie. Jeżeli światło działa, a wentylator nie, warto sprawdzić ciągłość toru przełącznika wentylatora i przewody prowadzące do silnika. Jeżeli nie działają wszystkie funkcje, najpierw sprawdź zasilanie urządzenia, przewód, połączenia oraz widoczne zabezpieczenia. Dopiero później rozważ wymianę panelu lub modułu.
Przy oględzinach zwróć uwagę na:
- nadpalone styki i konektory;
- luźne lub wysunięte wsuwki;
- stopioną izolację przewodów;
- ślady wilgoci i tłuszczu na płytce;
- pęknięte mocowania suwaka;
- bezpiecznik, który nie ma przejścia po odłączeniu zasilania.
Przepalony bezpiecznik nie jest automatycznie częścią do wymiany. Trzeba ustalić, dlaczego zadziałał — przyczyną może być zwarcie w silniku, oświetleniu, przewodzie albo module. Wymiana bezpiecznika na element o większym prądzie znamionowym lub trwałe mostkowanie zabezpieczenia jest niedopuszczalne.
Wymiana żarówki i elementów oświetlenia
Wymianę żarówki można wykonać po odłączeniu okapu od sieci. W OMS 515 należy zdjąć filtr aluminiowy, wykręcić uszkodzoną żarówkę z oprawki i zastosować nową o takich samych parametrach. Nie dobieraj jej wyłącznie po gwincie lub kształcie. Sprawdź moc, napięcie, typ trzonka i wymiary, a także stan oprawki.
Jeżeli nowa żarówka natychmiast się przepala, nie montuj kolejnych sztuk na próbę. Obejrzyj oprawkę, przewody i styki. Nadpalona oprawka może powodować przegrzewanie oraz przerwę w obwodzie i powinna zostać wymieniona na wariant zgodny z urządzeniem.
Dostęp do części i wymiana
Filtry oraz żarówki są dostępne od spodu po zwolnieniu filtra aluminiowego. Do silnika, przełączników, przewodów i modułu trzeba zwykle uzyskać dostęp od strony wewnętrznej korpusu, po zdjęciu filtrów i odpowiednich osłon. Dokładna kolejność zależy od wykonania okapu i sposobu zabudowy w szafce.
Przed demontażem:
- odłącz wtyczkę; jeżeli urządzenie jest podłączone na stałe, wyłącz właściwy obwód w rozdzielnicy i upewnij się, że nie ma napięcia;
- wykonaj zdjęcia położenia przewodów i złączy;
- oznacz przewody, jeśli ich położenie może zostać pomylone;
- przygotuj pojemnik na wkręty i sprawdź, czy element nie jest dodatkowo podparty przez szafkę;
- nie ciągnij za przewody — wypinaj złącza za obudowę konektora.
Przy wymianie silnika sprawdź kierunek i położenie wirnika, sposób mocowania, liczbę oraz rodzaj wyprowadzeń i zgodność z panelem sterowania. Przy wymianie panelu lub modułu nie zakładaj, że identyczna wtyczka oznacza identyczne działanie. Po montażu przewody powinny być odsunięte od wirnika i zabezpieczone przed przetarciem.
Po naprawie zamontuj wszystkie osłony i filtry, sprawdź ręcznie, czy wirnik obraca się bez ocierania, a następnie wykonaj krótki test każdej prędkości oraz oświetlenia. W przypadku drgań, zapachu spalenizny, iskrzenia albo szybkiego nagrzewania wyłącz urządzenie i przerwij test.
Jak dobrać część do Amica OMS 515
Najbezpieczniej dobierać część po pełnych danych z tabliczki znamionowej oraz oznaczeniu katalogowym części, a nie na podstawie zdjęcia. Dotyczy to zwłaszcza silnika, panelu sterowania, oprawki, przewodu i elementów mocowanych wewnątrz obudowy.
Porównaj:
- kod wyrobu i numer fabryczny urządzenia;
- numer części nadrukowany na wymontowanym elemencie;
- wymiary i sposób mocowania;
- liczbę oraz typ przewodów i złączy;
- parametry elektryczne, jeśli są podane;
- stronę montażu i kształt elementu;
- wersję oświetlenia oraz typ filtra.
W przypadku filtra sprawdź nie tylko długość i szerokość, ale również sposób mocowania. Dwa filtry o podobnych wymiarach mogą mieć inne zaczepy, bagnet albo kierunek montażu. Przy filtrze węglowym istotna jest także liczba sztuk w komplecie i dopasowanie do kratek silnika.
Następnym krokiem przed zakupem powinno być odczytanie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki oraz przesłanie tych danych wraz ze zdjęciem części. Jeżeli element jest elektryczny, dołącz zdjęcie złączy i oznaczeń z obudowy.
Więcej informacji o częściach do całej grupy urządzeń znajdziesz w kategorii okapy Amica, a przy problemach z pochłanianiem warto sprawdzić również kategorię filtry do okapów Amica.
FAQ
Czy sam model OMS 515 wystarczy do dobrania części?
Nie zawsze. Do bezpiecznego doboru przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Wariant zapisany na tabliczce może różnić się silnikiem, panelem, oprawką lub sposobem podłączenia.
Dlaczego okap działa, ale słabo pochłania zapachy?
W trybie pochłaniacza przyczyną może być nasycony filtr węglowy. W trybie wyciągu sprawdź filtr przeciwtłuszczowy, drożność przewodu, klapę zwrotną i dopływ powietrza. Dopiero gdy te elementy są prawidłowe, warto oceniać wydajność wentylatora.
Czy filtr węglowy OMS 515 można umyć?
Nie. Filtr z węglem aktywnym nie jest przeznaczony do mycia ani regeneracji. Po nasyceniu należy go wymienić na wariant o właściwym kształcie, mocowaniu i liczbie sztuk.
Co sprawdzić, gdy światło działa, a wentylator nie?
Odłącz urządzenie, sprawdź, czy wirnik nie jest zablokowany tłuszczem lub ciałem obcym, oraz obejrzyj przewody i złącza. Jeśli wirnik obraca się swobodnie, przyczyną może być silnik, kondensator, przełącznik albo tor zasilania. Nie wymieniaj silnika bez sprawdzenia sterowania.
Czy można zamontować silnik o podobnym wyglądzie?
Nie powinno się tego robić bez potwierdzenia zgodności. Oprócz wymiarów liczą się mocowanie, wyprowadzenia, parametry elektryczne, wirnik i współpraca z układem zmiany prędkości.
Czy przepalony bezpiecznik oznacza konieczność wymiany modułu?
Nie. Bezpiecznik może zadziałać wskutek zwarcia w innym elemencie. Najpierw trzeba ustalić przyczynę uszkodzenia i sprawdzić obwód. Naprawy płytki oraz pomiary w obwodach sieciowych powinien wykonywać wykwalifikowany serwisant.
